Sensore a infrarossi con tecnologia Zero Crossing

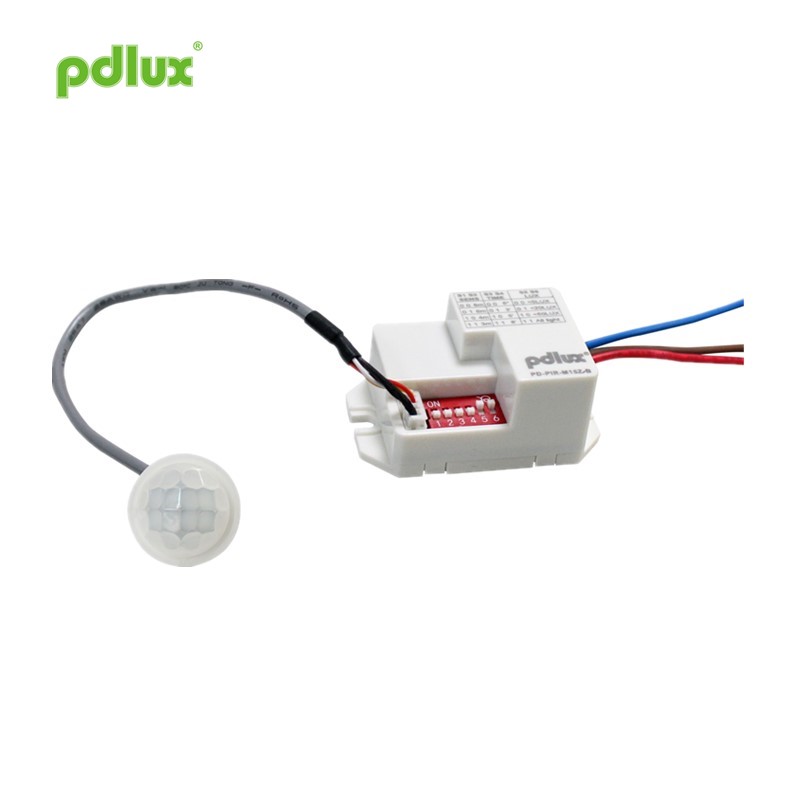

Istruzioni per il sensore a infrarossi PD-PIR-M15Z-B

Sommario

Il sensore a infrarossi con tecnologia Zero Crossing è una tecnologia digitale dell'ultima versione del sensore a infrarossi. Adotta il sensore a infrarossi SMD anti-jamming. L'obiettivo Finier è inoltre dotato di un indicatore di stato di rilevamento e di un sensore fotosensibile. Il sensore a infrarossi con tecnologia Zero Crossing adotta la tecnologia di commutazione del punto zero dell'onda sinusoidale di calcolo preciso digitale, che ha una forte capacità di corrente impulsiva ed è incomparabile con i prodotti convenzionali. Può essere collegato a qualsiasi carico diverso. Si prega di fare riferimento alla seguente introduzione per i dettagli.

Funzione

Specifiche del sensore a infrarossi con tecnologia Zero Crossing

Alimentazione: 220-240 V CA 50 Hz/60 Hz
100-130VAC 50Hz/60Hz
Tutti i carichi: 1200W Max.（220-240VAC ）
600W Max.（100-130VAC）
Corrente di picco: 50A/500μS
Angolo di rilevamento: 100°
Temperatura di lavoro: -20~+40°C
Umidità di lavoro: ≤93%UR

Informazioni sul sensore

Applicazione

Il sensore a infrarossi Zero Crossing Technology può essere utilizzato con qualsiasi prodotto, oppure può essere installato e utilizzato in modo indipendente. Ci sono due metodi di installazione: parete e soffitto.
Ad esempio, aggiungi il sensore, da un'illuminazione normale a una lampada del sensore automatico.

Schema di collegamento 1. Collegare marrone e blu con l'alimentazione; 2. Collegare il rosso e il blu con il carico.

Attenzione
â— L'installatore deve avere un elettricista o un'esperienza pertinente;
â— Non installare questa macchina in luoghi esposti alla luce solare diretta, dove la corrente e la temperatura cambiano notevolmente, come aria condizionata e riscaldamento;
â— Non scegliere oggetti oscillanti come base di installazione;
â— Davanti al campo di rilevamento, non dovrebbero esserci ostacoli o oggetti in movimento che ne compromettano il rilevamento.
â— Maggiore è la temperatura ambiente, minore è la sensibilità del sensore! La distanza di rilevamento nominale nel manuale è la distanza quando la temperatura ambiente è di 22-24°C.
In fabbrica, la sensibilità è impostata su 6 metri.

Nota
1. Puntare la parte dell'obiettivo del sensore verso il luogo in cui di solito si muove il corpo umano.
2. La parte dell'obiettivo è in una posizione in cui la luce naturale raggiunge, in modo che il sensore fotosensibile all'interno dell'obiettivo possa percepire meglio l'illuminamento ambientale.
NOTA: l'altezza del corpo umano è diversa, la velocità di movimento è diversa, anche la sensibilità è diversa. La velocità di movimento è da 1,0 a 1,5 m/sec. Se le dimensioni e la velocità di movimento di una persona cambiano, cambia anche la distanza di rilevamento.

ATTENZIONE:
Quando si inizia a utilizzare il prodotto sensore per la prima volta, è necessario prestare attenzione ai seguenti elementi:
1. La prima alimentazione deve attendere 30 secondi, stare lontano dal luogo in cui il sensore può rilevare. Dopo che la luce è stata spenta automaticamente, il corpo umano entra nel raggio di rilevamento del sensore e si muove nella normale direzione di movimento. Il sensore può rilevare e controllare il carico per iniziare a lavorare.
2. Per i metodi di regolazione di LUX, tempo di ritardo e sensibilità, fare riferimento ai contenuti nei diagrammi di A, B e C per il funzionamento.

Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno. Non regolare la sensibilità al massimo, in modo da non causare il normale funzionamento del prodotto a causa di azioni errate. I movimenti causati da piccoli animali e le interferenze dalla rete elettrica possono causare il malfunzionamento del prodotto.
Quando il prodotto non può funzionare normalmente, provare a ridurre la sensibilità in modo appropriato, quindi eseguire il test.

Questo manuale è il contenuto della programmazione del prodotto, non ti informeremo separatamente. È severamente vietato copiare il contenuto del manuale di istruzioni per qualsiasi altro scopo senza il permesso dell'azienda.
