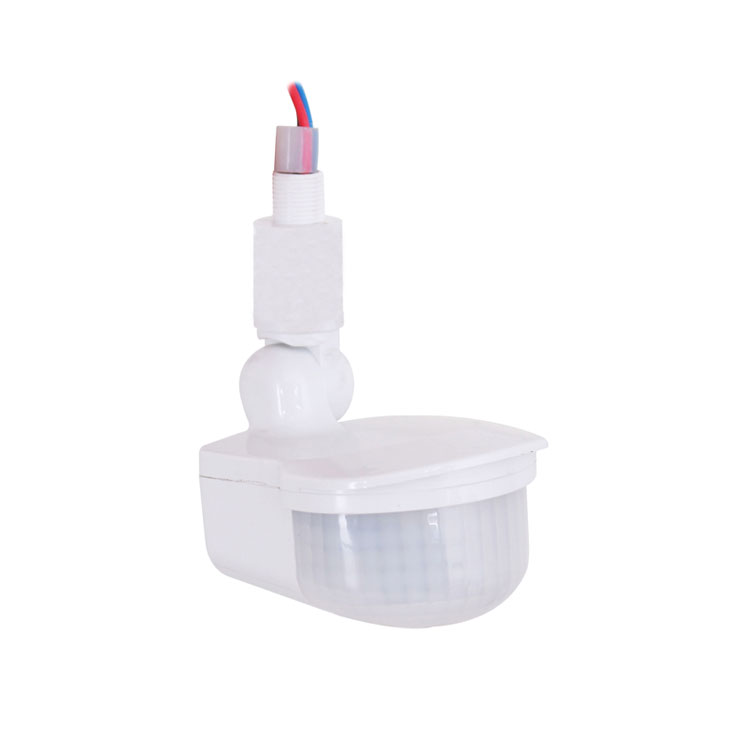

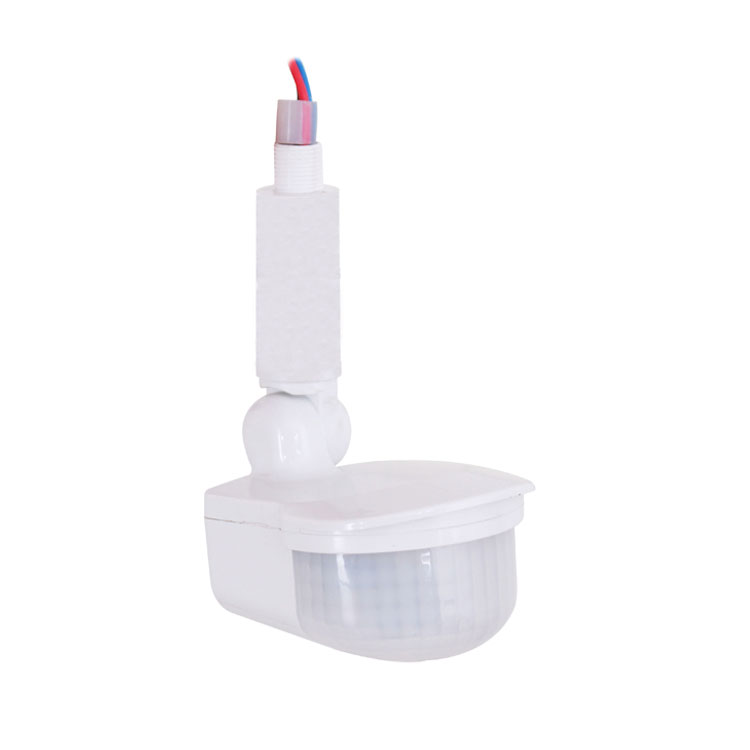

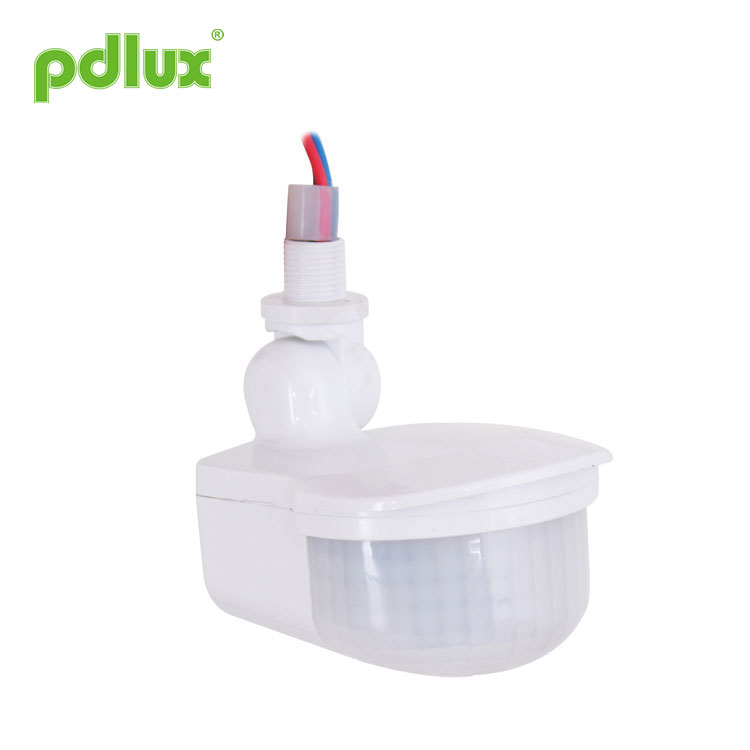

Sensore a infrarossi impermeabile IP65

Istruzioni per il sensore a infrarossi PD-PIR152

Sommario

Il sensore a infrarossi impermeabile IP65 è un interruttore del sensore PIR, utilizza l'energia a infrarossi dall'essere umano come sorgente del segnale di controllo e determina la luce che deve funzionare o meno, e controlla la luce e si spegne automaticamente. Quando si entra nel rilevamento archiviato e si attiva il sensore per funzionare, la luce si accende; quando si esce dal campo di rilevamento e si raggiunge il tempo di impostazione, la luce si spegne. Il sensore a infrarossi impermeabile IP65 può rilevare automaticamente l'illuminazione della luce ambientale e impostare e regolare il valore in base alle necessità. Ad esempio, la luce si accenderà e funzionerà quando l'illuminazione della luce ambientale è al di sotto del valore di impostazione, una volta che il sensore a infrarossi impermeabile IP65 supera il valore di impostazione, la luce smetterà di funzionare. La luce sarà accesa fino a quando il ritardo non arriva quando il sensore E 'attivato. Una volta rilevato il segnale costante, l'ora verrà sovrapposta e la luce sarà costantemente accesa. Può essere installato in interni, corridoi e edifici pubblici.

Specifiche

L'angelo di rilevamento è un prodotto normale lungo, la distanza di rilevamento è ampia.

Con la lampada nella colonna

Funzione
>Può identificare giorno e notte: il controllo della luce può essere regolato liberamente quando funziona. Può funzionare di giorno e di notte quando è regolato sulla posizione "sole" (max); ma può funzionare solo nel controllo della luce inferiore a 10lux quando è regolato sulla posizione "luna" (min) . Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova.
>Il ritardo può essere aggiunto continuamente: quando ha ricevuto il secondo segnale di induzione dopo il primo, calcolerà il tempo ancora una volta sul resto del primo ritardo di base. (Set time)
>Potenziometro regolazione luce (LUX): ruotare la manopola in senso orario per decrementarne il valore; in senso antiorario la manopola per aumentarne il valore.
>Potenziometro tempo (TIME): ruotando in senso orario la manopola per aumentarne il valore, il tempo di ritardo massimo è di 9 minuti; in senso antiorario la manopola per decrementarne il valore, il tempo di ritardo minimo è di 5 secondi.
>Funzione Flash: quando il sensore rileva il segnale utile, la spia luminosa lampeggia; nessun rilevamento di segnale utile, l'indicatore non lampeggia.

Modalità di impostazione: potenziometro
Potrebbero essere necessari del tempo per regolare i valori prima che soddisfino le tue esigenze.

(1) Impostazione dell'ora

Può essere definito da 5 secondi (ruotare completamente in senso antiorario) a 9 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo farà ripartire il timer. Si consiglia di selezionare il tempo più breve per la regolazione del raggio di rilevamento e per l'esecuzione del test di copertura.

Il sensore a infrarossi impermeabile IP65 è principalmente per la regolazione del tempo di ritardo dal momento in cui il segnale viene rilevato e la luce si accende automaticamente fino allo spegnimento automatico della luce. Puoi definire il tempo di ritardo in base alle tue esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per risparmiare energia, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo farà ripartire il timer e la luce rimarrà accesa solo se c'è un essere umano nel raggio di rilevamento.

(2) Impostazione del controllo della luce

Può essere definito nell'intervallo <10^2000 LUX. Per ruotare la manopola completamente in senso orario è di circa 10 lux, completamente in senso antiorario è di circa 2000 lux. Quando si regola la zona di rilevamento e si esegue il test di camminata alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.

Installazione I. Collegare la linea secondo la figura a destra. N - blu L - marrone L' - rosso (proveniente dal sensore a infrarossi) collegare blu e marrone con alimentazione with collegare il blu e il rosso con il carico.
II. 1.Svitare la vite del coperchio della scatola di giunzione della lampada; 2.Il sensore è installato sulla lampada; 3.Secondo lo schema elettrico per il cablaggio; 4.Chiudere il coperchio della scatola di giunzione della lampada, serrare le viti.
Test 1. Dopo l'installazione, ruotare in senso antiorario la manopola del tempo (1) fino alla fine prima di accendere l'alimentazione, ruotare la manopola di controllo della luce (2) in senso antiorario fino al valore massimo. 2. Accendere l'alimentazione, la luce può accendersi dopo 30 secondi. Dopo che si è spento, riacquista il senso dopo 5 secondi. 3.Se tutti sono in buone condizioni, con la manopola di regolazione dell'ora è possibile regolare il periodo di luce in base alle proprie esigenze, con la manopola di controllo della luce è possibile regolare la luce ambientale.

Appunti
>Elettricista o essere umano esperto può installarlo.
>Gli oggetti disordini non possono essere considerati la base-faccia dell'installazione.
>Davanti alla finestra di rilevamento non devono essere presenti oggetti di intralcio o disordini che effettuano il rilevamento.
>Evitare di installarlo vicino a zone di alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
> Si prega di non aprire la custodia per la propria sicurezza se si trova il gancio dopo l'installazione.

Nota
1.Tenere il sensore rivolto verso l'area in cui di solito si muovono le persone.
2.Mantenere il sensore rivolto verso la posizione della luce ambientale per ottenere un'impostazione dell'illuminamento molto più precisa.
3.Se rileva nuovamente il segnale entro il ritardo, il ritardo verrà superato.
4. Manopola LUX: la luminanza delle condizioni di lavoro. Quando la manopola cambia "+", significa che può rilevare tutto il giorno, quando la manopola cambia "- funzionerà solo al di sotto della luminanza <10 LUX.
5. Manopola TIME： È un periodo in cui la luce si accende lentamente senza alcun segnale gradualmente, fino a quando non funziona.

Qualche problema e modo risolto
> Il carico non funziona:
a: Controllare la potenza e il carico.
b: Se il carico è buono.
c: Si prega di verificare se la luce di lavoro corrisponde alla luce ambientale.

>La sensibilità è scarsa:
a: Si prega di controllare se davanti alla finestra di rilevamento c'è un ostacolo alla ricezione dei segnali, b: Si prega di controllare se la temperatura ambiente è troppo alta.
c: Si prega di verificare se la sorgente dei segnali è nei campi di rilevamento.
d: Se l'orientamento del movimento è corretto.

>Il sensore non può chiudere automaticamente il carico:
a: Se c'è un segnale continuo nei campi di rilevamento.
b: Se il ritardo è impostato al massimo.
c: Se la potenza corrisponde all'istruzione.
d: Se la temperatura dell'aria cambia vicino al sensore, ad esempio aria condizionata o riscaldamento centralizzato, ecc.



â€Si prega di confermare con l'installazione prefessional.
â€Per motivi di sicurezza, togliere l'alimentazione prima delle operazioni di installazione e rimozione.
â€Eventuali perdite causate da un utilizzo improprio, il produttore non si assume alcuna responsabilità .

La nostra azienda si concentra sempre sulla produzione di prodotti di alta qualità. Alcune operazioni improprie o guasti di alcuni componenti possono comportare il mancato funzionamento dei prodotti. Pls contattare i produttori oi rivenditori una volta che i prodotti non sono validi. Questa istruzione è rispettata conformemente alla situazione attuale. Il produttore avviserà se ci sono modifiche. I contenuti non possono essere riprodotti o copiati senza l'autorizzazione del produttore.
