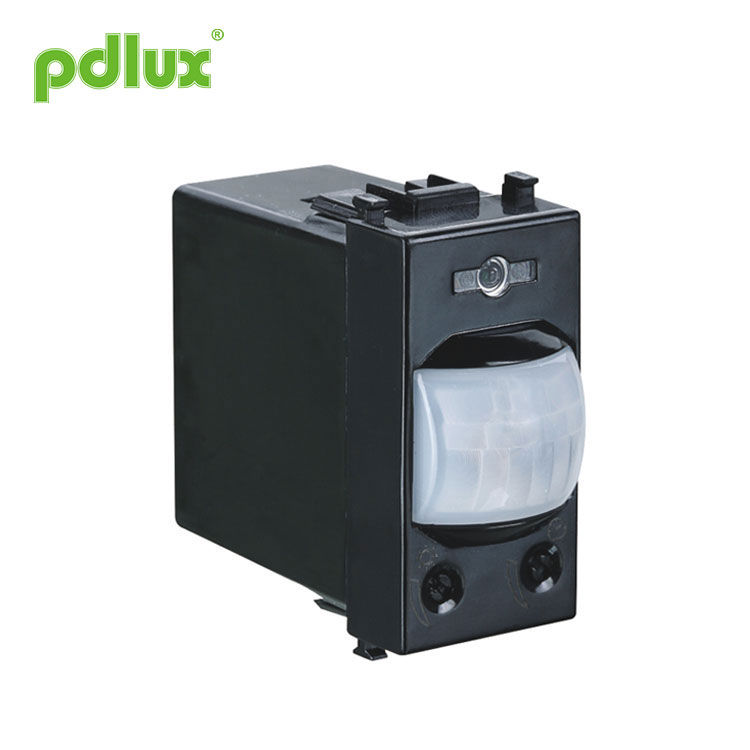

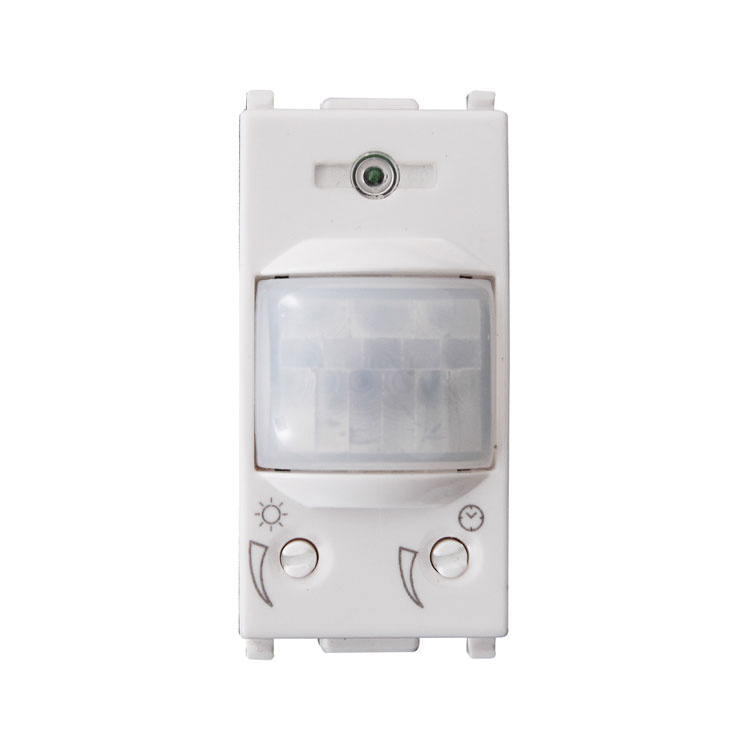

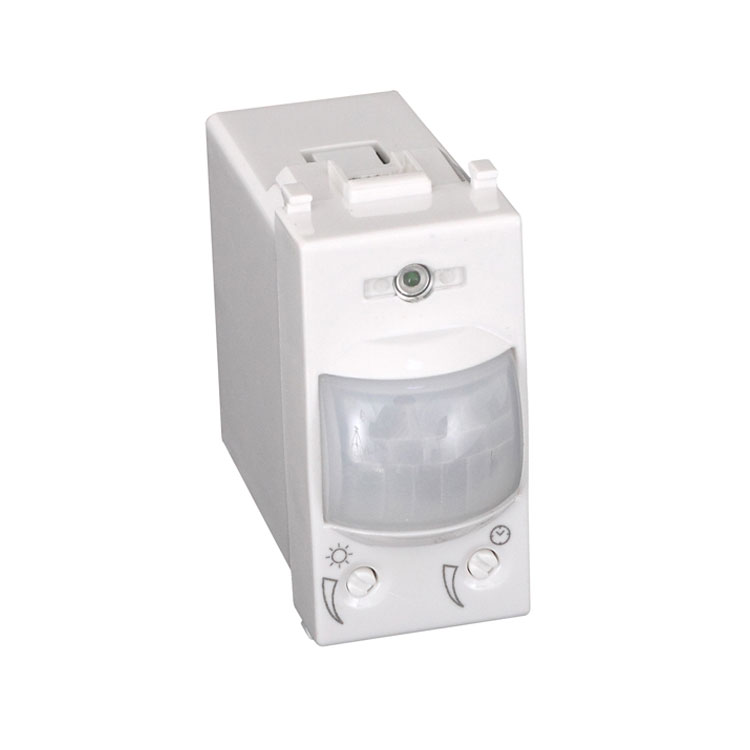

Sensore a infrarossi ad alta potenza

PDLUX PD-PIR118
Il sensore a infrarossi ad alta potenza può identificare automaticamente il giorno e la notte. E la luce di lavoro può essere scelta liberamente e farla funzionare di notte e non durante il giorno.

Invia richiesta

Istruzioni del sensore a infrarossi PD-PIR118

INFORMAZIONI SUL PRODOTTO

Il prodotto è un interruttore automatico a risparmio energetico. Si accenderà quando si entra nei campi di rilevamento e si spegnerà quando si esce. Può identificare automaticamente il giorno e la notte. Adotta rilevatore di scarica di energia a infrarossi e circuito integrato. Le sue prestazioni sono stabili. Avvia il carico controllato quando si entra nel suo raggio di rilevamento e lo attiva, il carico si spegne automaticamente quando si esce.

PERSONAGGI
> Il sensore a infrarossi ad alta potenza può identificare automaticamente il giorno e la notte. E la luce di lavoro può essere scelta liberamente e farla funzionare di notte e non durante il giorno.
>Il tempo illuminato può essere regolato secondo il desiderio del cliente.
> Mini guscio (48 mm * 23 mm * 52 mm)
> LED di rilevamento: quando rileva il segnale di rilevamento, il LED lampeggia.

SPECIFICHE del sensore a infrarossi ad alta potenza

Alimentazione: 220-240 V/AC
Frequenza di alimentazione: 50Hz
Carico nominale: 800W Max.tungsteno
200W Max.fluorescente
Campo di rilevamento: <7 m (22 ° C)
Impostazione del tempo: Min: 9sec±2sec
Max: 3 min ± 30 sec (regolabile)

Angolo di rilevamento: 120°
Controllo della luce: 10LUX ~ sole (regolabile)
Umidità di lavoro: <93%UR
Temperatura di lavoro: -10~+40â„
Consumo energetico: <0,5 W
Altezza di installazione: 1,5~2,5 m

INFORMAZIONI SUL SENSORE

Collegare il cavo di alimentazione e di carico con il sensore secondo lo schema di collegamento;

TEST del sensore a infrarossi ad alta potenza
>Dopo l'installazione, prima di dare alimentazione ruotare il tempo in senso antiorario su min;
> Accendere l'alimentazione, dopo 30 secondi il sensore entra in uno stato di funzionamento stabile;
> Dopo che il carico si è spento, rilevarlo, il carico dovrebbe accendersi e, a condizione che nessun segnale di rilevamento continuo, il carico si disattivi entro 8 secondi ~ 10 secondi;
>Quando la manopola di controllo della luce in senso antiorario è impostata sul minimo, se si prova l'unità di giorno, lo si rileva, il carico non dovrebbe funzionare. Coprire la finestra di rilevamento con un oggetto opaco (simula luce notturna) e rilevarlo, il carico dovrebbe accendersi;
> Se tutto è normale, in base alle tue esigenze puoi ruotare la manopola del tempo per impostare il tempo di illuminazione e ruotare la manopola di controllo della luce per selezionare la luce di lavoro.

Nota del sensore a infrarossi ad alta potenza:si prega di non regolare eccessivamente i due pulsanti funzionali. Questo perché i due pulsanti funzionali sono stati collegati direttamente ai componenti, c'è un piccolo fermo in ciascuno dei due componenti, quando si regolano i pulsanti dall'inizio alla fine, la rotazione eccessiva danneggerà il fermo e porterà a 360° girarsi senza sosta. Il limite di regolazione è 270°, si prega di prestare attenzione a questo

â—ŠElettricista e umano esperto possono installarlo
â—ŠGli oggetti inquieti non possono essere considerati come la base dell'installazione.
â—ŠNon ci devono essere oggetti che ostacolino o disordinino per il rilevamento davanti alla finestra di rilevamento.
â—ŠEvitare di installarlo vicino a zone di alterazione della temperatura, ad esempio aria condizionata, riscaldamento centralizzato, ecc.
â—ŠSi prega di non aprire la custodia per la propria sicurezza se si trova il problema dopo l'installazione, è necessario contattare il fornitore in tempo.

L'intercalazione di fabbrica: il controllo della luce è massimo, l'impostazione del tempo è max.

ALCUNI PROBLEMI E SOLUZIONI
1.Il carico non funziona:
>Verificare se il collegamento di alimentazione e carico è corretto o meno.
>Se il carico è buono o no.
>Verificare se il set di luci di lavoro corrisponde o meno alla luce ambientale.

2.La sensibilità è scarsa:
>Si prega di verificare se ci sono ostacoli davanti alla finestra di rilevamento che influiscono sulla ricezione dei segnali o meno.
>Verificare se la temperatura ambiente è troppo alta o meno.
>Verificare se la sorgente del segnale di rilevamento si trova o meno nel campo di rilevamento.
>Verificare se l'altezza di installazione è conforme alle specifiche.
>Se l'orientamento del movimento è corretto o meno.

3. Il sensore non può spegnere automaticamente il carico:
>Se è presente o meno un segnale di rilevamento continuo nei campi di rilevamento.
>Se il tempo di ritardo è impostato sul più lungo o meno.
>Se la potenza corrisponde all'istruzione richiesta.
>Se la temperatura cambia ovviamente vicino al sensore (condizionatore d'aria, riscaldamento centralizzato ecc.).

â€Si prega di confermare con l'installazione prefessional.
â€Scollegare l'alimentazione prima delle operazioni di installazione e rimozione.
â€Assicurati di aver interrotto l'alimentazione per motivi di sicurezza.
â€Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilitÃ .

Soluzioni per prevenire l'interferenza degli impulsi della rete di alimentazione i prodotti:
A causa della differenza della rete elettrica di interferenza regionale, l'impulso di interferenza è incerto, quindi all'utente non è suggerito di regolare la sensibilità al massimo durante l'uso Suggerimento: installare e regolare il sensibile alla distanza appropriata utilizzando, non impostare la massima sensibilità per evitare operazioni errate.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e adottato quote di sicurezza per evitare problemi.
Questa istruzione, senza la nostra autorizzazione, non deve essere copiata per altri scopi.
