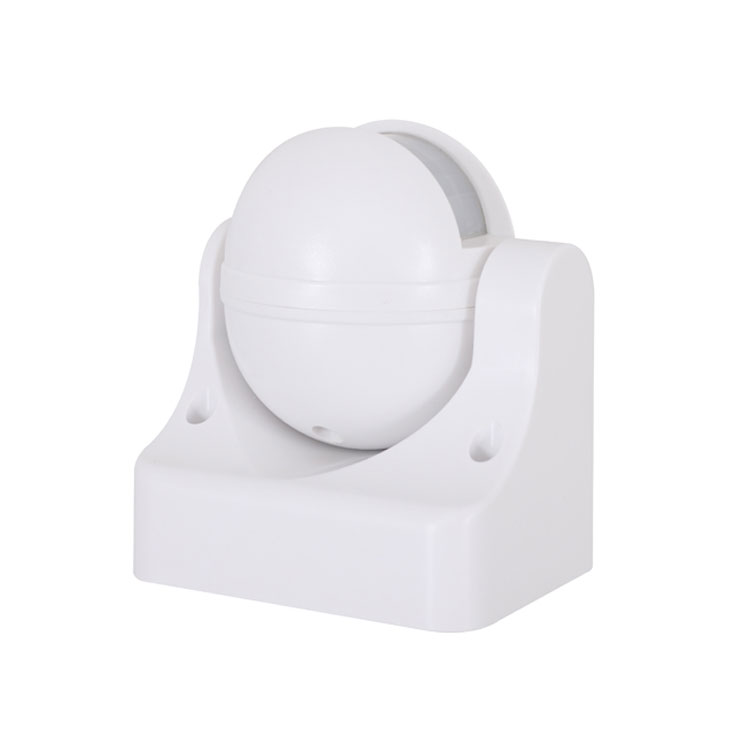

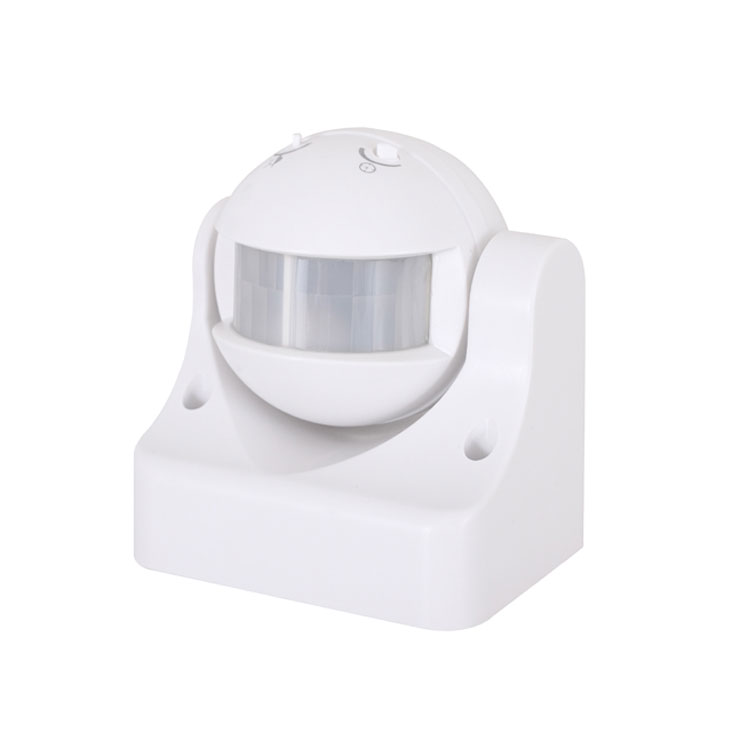

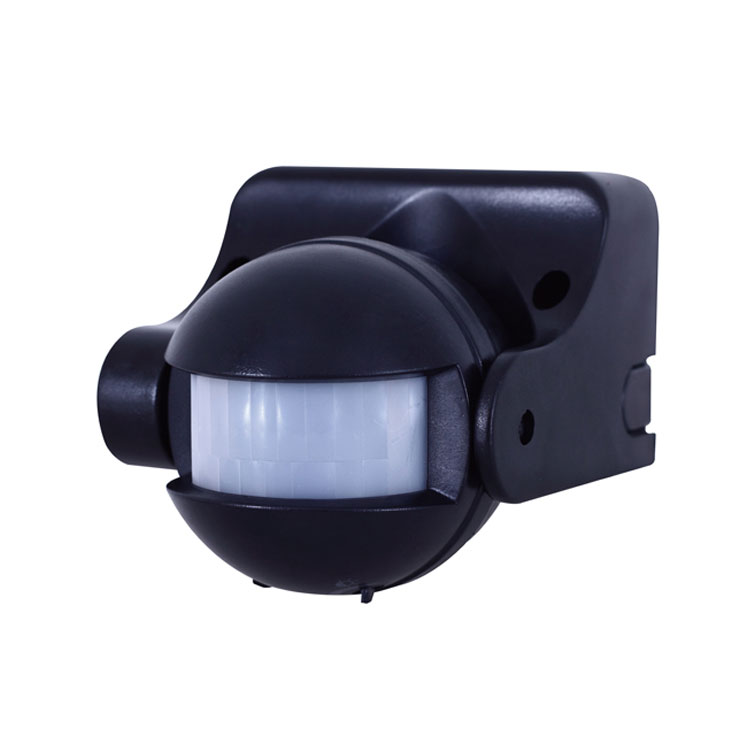

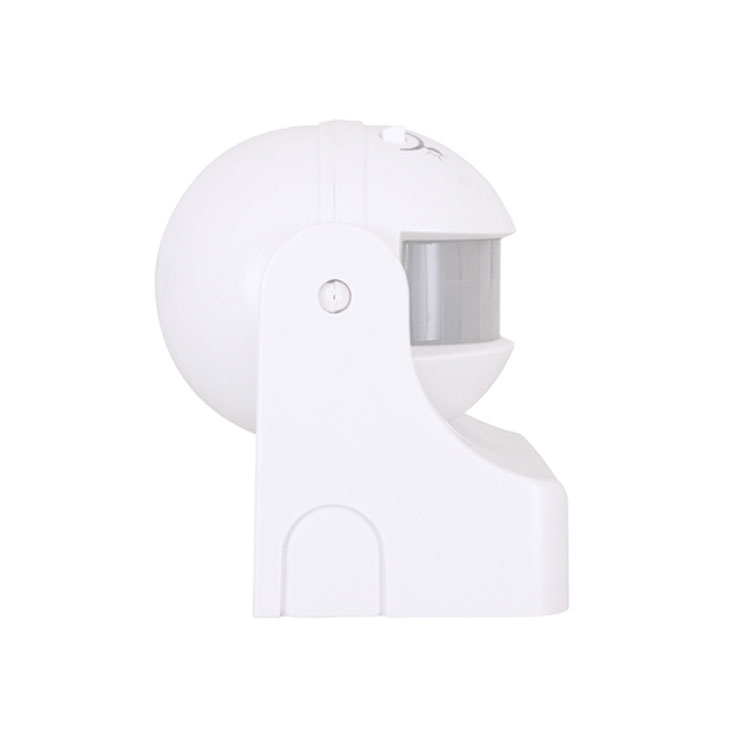

Sensore a infrarossi impermeabile IP44

Istruzioni per il sensore di movimento a infrarossi PD-PIR109-Z

Sommario

Il sensore a infrarossi impermeabile IP44 è un sensore intelligente piroelettrico a infrarossi a controllo digitale avanzato. Utilizza l'MCU per calcolare con precisione le informazioni sull'interruttore e controlla accuratamente il relè da accendere nel punto zero dell'onda sinusoidale, in modo che ogni carico sia acceso. Al punto zero dell'onda sinusoidale, viene evitato il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno di corrente generato dal condensatore di grande capacità sotto l'impatto dell'alto tensione sotto carico.

A causa della diversificazione degli attuali carichi elettrici, in particolare le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti sono tutte dotate di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare correnti di picco da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si interrompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale in commercio ha una vita breve e una corrente di carico ridotta.

Per superare questo problema, il sensore a infrarossi impermeabile IP44 adotta un calcolo digitale avanzato di precisione per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco del carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può facilmente controllare qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia aumentato rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto sono notevolmente aumentate. Questo prodotto equivale a scegliere la tranquillità, scegliere la tranquillità e scegliere la sicurezza.

Il sensore a infrarossi impermeabile IP44 ha una versione con alimentazione a commutazione e una versione con condensatore step-down. La versione con alimentatore switching ha una tensione di lavoro fino a 100V-277V e un consumo energetico in standby di <0,5W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti tenerne conto quando scegli un prodotto.

Specifiche

>Regolazione LUX:
LUX si riferisce all'illuminamento dell'ambiente. La regolazione della manopola di regolazione LUX consente di scegliere quale illuminamento si desidera portare il sensore nell'induzione. Scegli l'abitudine che fa per te.
Alcune delle scelte nella soluzione 20LUX sono da illuminare. Alcuni scelgono l'illuminazione ambientale 50LUX come illuminazione induttiva e alcuni scelgono di essere illuminazione induttiva in qualsiasi momento, purché la manopola di regolazione LUX sia regolata al massimo.

>Regolazione dell'ora:
La manopola di regolazione del tempo viene utilizzata per regolare il tempo dopo che il sensore rileva la luce e l'utente può ragionevolmente selezionare il tempo di ritardo dopo l'induzione.

Informazioni sul sensore

Installazione e precauzioni

Il sensore a infrarossi impermeabile IP44 è molto comodo da installare, scegliere una posizione adatta per un'installazione precisa, cercare di non installare il sensore in un luogo con grandi interferenze ambientali; ad esempio, porta dell'aria condizionata, porta della fonte di calore e altri luoghi. Poiché è probabile che queste posizioni facciano aumentare il sensore, dopo aver selezionato la posizione di installazione e aver collegato correttamente il cavo di alimentazione al cavo di carico, è possibile attivare l'alimentazione.

1. In primo luogo, regolare il TIME al minimo, quindi regolare il LUX al massimo (la posizione di lavoro durante il giorno) e testare l'induzione.

2.Se il sensore è stato illuminato durante il test, non c'è nessuno davanti al sensore. Deve attendere che la lampada si spenga e verrà nuovamente attivata dal movimento del corpo umano dopo 3 secondi. Se c'è sempre qualcuno che sposta la luce nel mezzo, sarà sempre accesa e non può essere spenta.

3. Dopo che il test preliminare di cui sopra è normale, è possibile scegliere il valore LUX e il tempo di ritardo appropriati.

Schema di collegamento

L Marrone N Blu L' Rosso collegare L e n con alimentazione; collegare L' e n con il carico.

1ã € Spegnere l'alimentazione;
2〠Allentare la vite sul coperchio inferiore, aprire il foro di cablaggio, passare il filo di alimentazione e caricare attraverso il coperchio inferiore;
3〠Fissare il coperchio inferiore con la vite gonfiata nella posizione prescelta;
4〠Collegare l'alimentazione e caricare il cavo nella colonna del cavo di connessione secondo lo schema di collegamento;
5〠Mettere il sensore sul coperchio inferiore, avvitare saldamente la vite, quindi elettrizzarlo e testarlo.

Test

>Ruotare la manopola regolazione luce in senso orario al massimo (SOLE), ruotare la manopola tempo in senso antiorario al minimo;
> Accendere l'alimentazione e l'indicatore lampeggerà per 30 secondi e entrerà nello stato di funzionamento;
>Quando il carico viene spento per la prima volta, farlo sentire di nuovo dopo 5 secondi, il carico dovrebbe funzionare e la spia è rossa. Il carico dovrebbe smettere di funzionare entro 5 secondi;
>Ruota la manopola LUX al minimo in senso antiorario, se la provi quando il controllo della luce è superiore a 10LUX, il carico di induzione non funzionerebbe dopo che il carico smette di funzionare; il carico dovrebbe funzionare se si copre la finestra di rilevamento con un oggetto opaco (asciugamano, ecc.), sarebbe normale che il carico smettesse di funzionare entro 5 secondi in assenza di segnale di induzione.

Nota del sensore a infrarossi impermeabile IP44
> Dovrebbe essere installato da un elettricista o da una persona esperta;
>Evitare di installarlo sull'oggetto unrest;
>Non devono esserci ostacoli e oggetti in movimento davanti alle finestre di rilevamento per effettuare il rilevamento;
>Evitare di installarlo vicino a zone di alterazione della temperatura dell'aria come aria condizionata, riscaldamento centralizzato, ecc;
> Considerando la tua sicurezza, non aprire il coperchio quando trovi il gancio dopo l'installazione;
>Se c'è differenza tra le istruzioni e la funzione del prodotto, si prega di dare la priorità al prodotto e scusarsi di non informarti ulteriormente.

Qualche problema e modo risolto
1〠Il carico non funziona:
a: Si prega di verificare se il cablaggio di connessione di alimentazione e carico è corretto;
b: Si prega di verificare se il carico è buono;
c: Verificare che il set di luci di lavoro corrisponda al controllo della luce.

2〠La sensibilità è scarsa:
a: Si prega di verificare se ci sono ostacoli davanti alla finestra di rilevamento per effettuare la ricezione del segnale;
b: Si prega di verificare se la temperatura ambiente è troppo alta;
c: Si prega di verificare se la sorgente del segnale di induzione è nei campi di rilevamento;
d: Verificare che l'altezza di installazione corrisponda all'altezza indicata nelle istruzioni;
e: Si prega di verificare se l'orientamento del movimento è corretto.

3〠Il sensore non può spegnere automaticamente il carico:
a: Si prega di verificare se c'è un segnale continuo nel campo di rilevamento;
b: Si prega di verificare se l'impostazione dell'ora è la più lunga;
c: Si prega di verificare se la potenza corrisponde alle istruzioni;
d: Si prega di verificare se la temperatura vicino al sensore cambia ovviamente, come l'aria condizionata o il riscaldamento centralizzato, ecc.



â€Si prega di confermare con l'installazione prefessional.
â€Scollegare l'alimentazione prima delle operazioni di installazione e rimozione.
â€Assicurati di aver interrotto l'alimentazione per motivi di sicurezza.
â€Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità .

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e adottato quote di sicurezza per evitare problemi.
Questo manuale è per l'attuale programmazione del contenuto di questo prodotto, ci sono modifiche e modifiche al produttore senza preavviso!
Questa istruzione, senza la nostra autorizzazione, non deve essere copiata per altri scopi.
