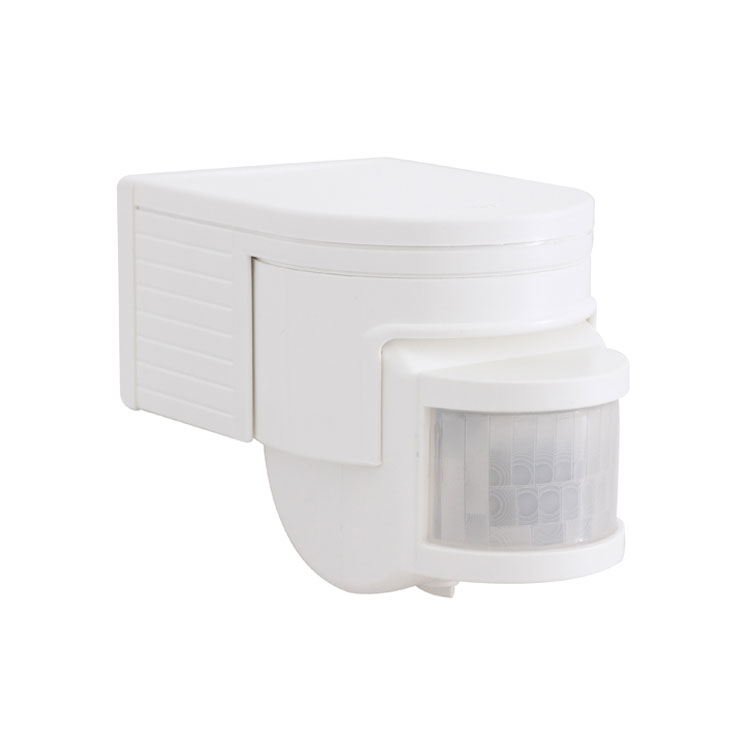

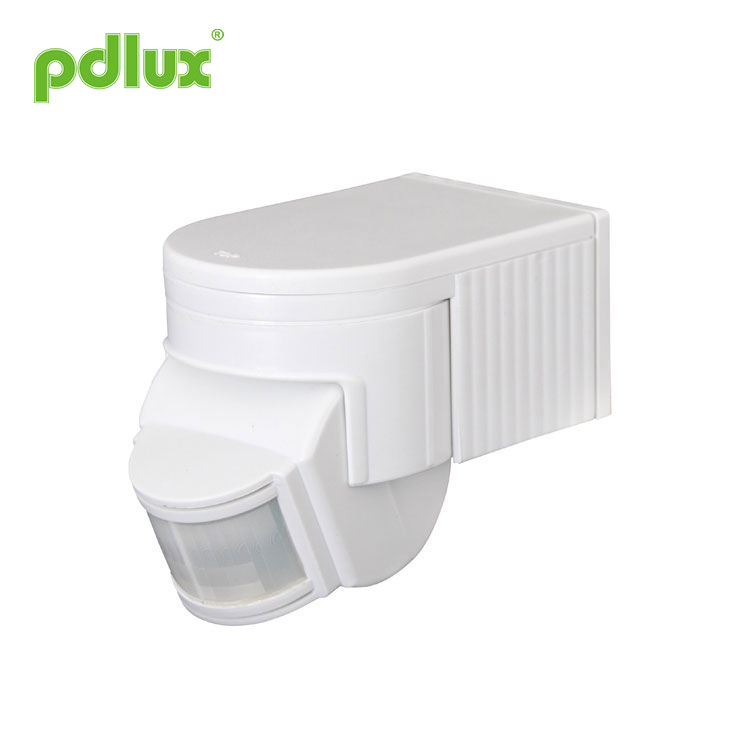

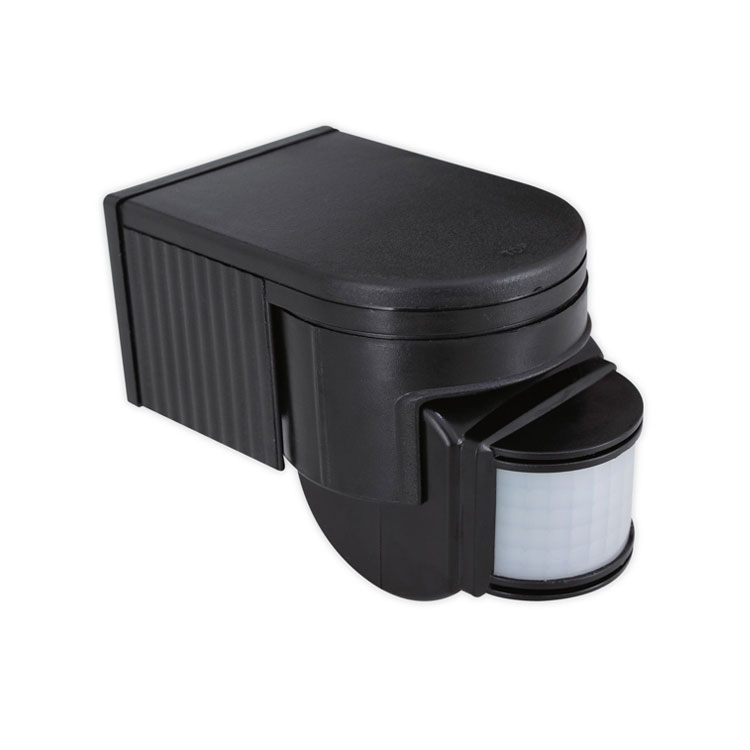

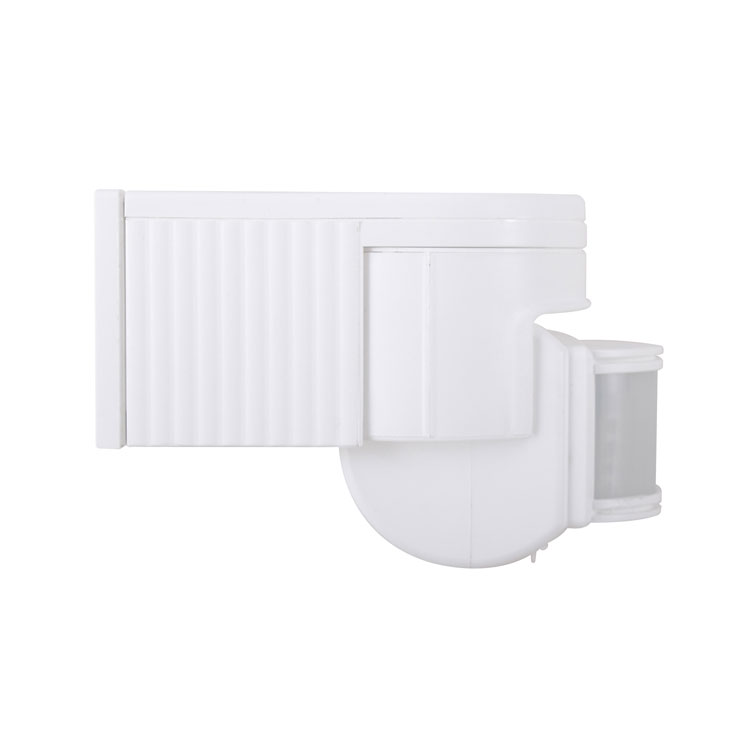

Sensore a infrarossi da parete

Istruzioni per il sensore di movimento a infrarossi PD-PIR125-Z

Sommario

Il sensore a infrarossi da parete è un sensore intelligente piroelettrico a infrarossi a controllo digitale avanzato. Il sensore a infrarossi da parete utilizza un sensore ad alta risoluzione che è quasi il doppio della sensibilità di un singolo sensore tradizionale. Utilizza l'MCU per calcolare con precisione le informazioni sull'interruttore e controlla accuratamente il relè da accendere nel punto zero dell'onda sinusoidale, in modo che ogni carico sia acceso. Al punto zero dell'onda sinusoidale, viene evitato il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno di corrente generato dal condensatore di grande capacità sotto l'impatto dell'alto tensione sotto carico.

A causa della diversificazione degli attuali carichi elettrici, in particolare le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti sono tutte dotate di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare correnti di picco da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si interrompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale in commercio ha una vita breve e una corrente di carico ridotta.

Per superare questo problema, questo prodotto adotta un calcolo di precisione digitale avanzato per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può facilmente controllare qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia aumentato rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto sono notevolmente aumentate. Questo prodotto equivale a scegliere la tranquillità e la sicurezza.

Il sensore a infrarossi da parete ha una versione con alimentatore switching e una versione con condensatore step-down. La versione con alimentatore switching ha una tensione di lavoro fino a 100V-277V e un consumo energetico in standby di <0,5W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti tenerne conto quando scegli un prodotto.

Specifiche del sensore a infrarossi da parete

Informazioni sul sensore

Funzione
>Regolazione LUX:
LUX si riferisce all'illuminamento dell'ambiente. La regolazione della manopola di regolazione LUX consente di scegliere quale illuminamento si desidera portare il sensore nell'induzione. Scegli l'abitudine che fa per te.
Alcune delle scelte nella soluzione 20LUX sono da illuminare. Alcuni scelgono l'illuminazione ambientale 50LUX come illuminazione induttiva e alcuni scelgono di essere illuminazione induttiva in qualsiasi momento, purché la manopola di regolazione LUX sia regolata al massimo.

>Regolazione dell'ora:
La manopola di regolazione del tempo viene utilizzata per regolare il tempo dopo che il sensore rileva la luce e l'utente può ragionevolmente selezionare il tempo di ritardo dopo l'induzione.

Schema di collegamento

L Marrone N Blu L' Rosso collegare l e n con alimentazione; collegare L' e n con il carico.

Test >Ruotare la manopola LUX in senso antiorario al massimo (SUN) e ruotare la manopola TIME in senso antiorario al minimo; >Accendere l'alimentazione ed entrare nello stato di funzionamento dopo 30 secondi; >Quando il carico viene spento per la prima volta, verrà percepito nuovamente dopo 5 secondi, il carico dovrebbe funzionare e il carico dovrebbe smettere di funzionare in circa 10 secondi; Ruotare la manopola LUX in senso orario al minimo. Se il test viene eseguito quando il valore di controllo della luce è maggiore di 10 LUX, il carico induttivo non funziona dopo che il carico smette di funzionare. Se la finestra di ispezione è coperta da un oggetto opaco (asciugamano, ecc.), il carico dovrebbe funzionare. Nella condizione del segnale di rilevamento, il carico smetterà di funzionare in circa 10 secondi.

Nota
>Elettricista o essere umano esperto può installarloï›
>Gli oggetti disordini non possono essere considerati la base dell'installazioneï›
>Davanti alla finestra di rilevamento non devono essere presenti oggetti di intralcio o disordini che effettuano il rilevamento.
>Evitare di installarlo vicino a zone di alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc
>Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione;
>Per evitare danni imprevisti al prodotto, aggiungere un dispositivo di sicurezza da 6A durante l'installazione del sensore a infrarossi, ad esempio: fusibile, tubo di sicurezza, ecc.

Qualche problema e modo risolto
1〠Il carico non funziona:
a: Controllare la potenza e il carico;
b: Se il carico è buono;
c: Si prega di verificare se la luce di lavoro corrisponde al controllo della luce.

2〠La sensibilità è scarsa:
a: Si prega di verificare se davanti alla finestra di rilevamento ci sono impedimenti che effettuino la ricezione dei segnali;
b: Si prega di controllare la temperatura ambiente;
c: Verificare se la sorgente dei segnali è nei campi di rilevamento;
d: Si prega di controllare l'altezza di installazione;
e: Se l'orientamento del movimento è corretto.

3〠Il sensore non può chiudere automaticamente il carico:
a: Se ci sono segnali continui nei campi di rilevamento;
b: Se il ritardo è impostato al massimo;
c: Se la potenza corrisponde all'istruzione;
d: Se la temperatura dell'aria cambia vicino al sensore, ad esempio aria condizionata o riscaldamento centralizzato, ecc.



â€Si prega di confermare con l'installazione prefessional.
â€Scollegare l'alimentazione prima delle operazioni di installazione e rimozione.
â€Assicurati di aver interrotto l'alimentazione per motivi di sicurezza.
â€Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità .

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e adottato quote di sicurezza per evitare problemi.
Questa istruzione, senza la nostra autorizzazione, non deve essere copiata per altri scopi.
