Sensore a infrarossi a due fili

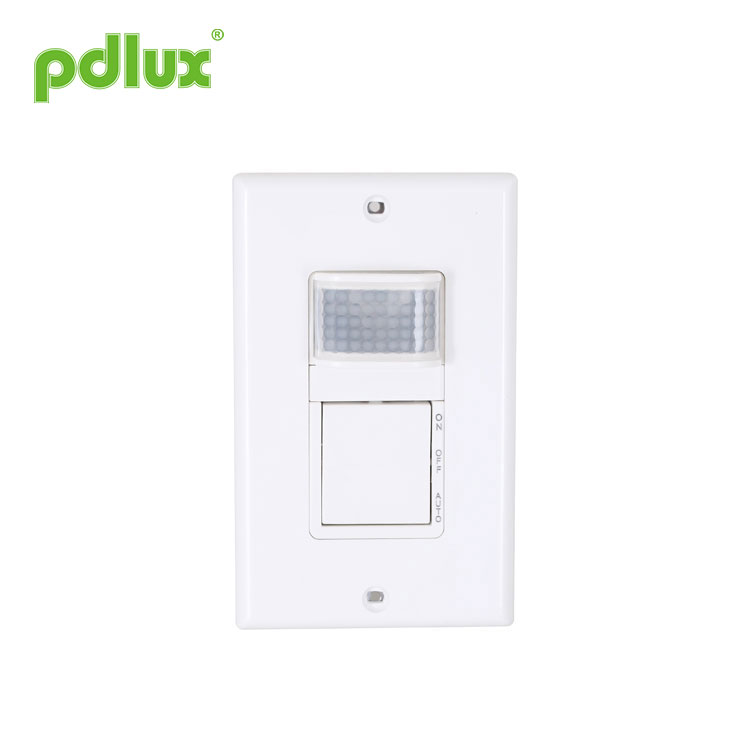

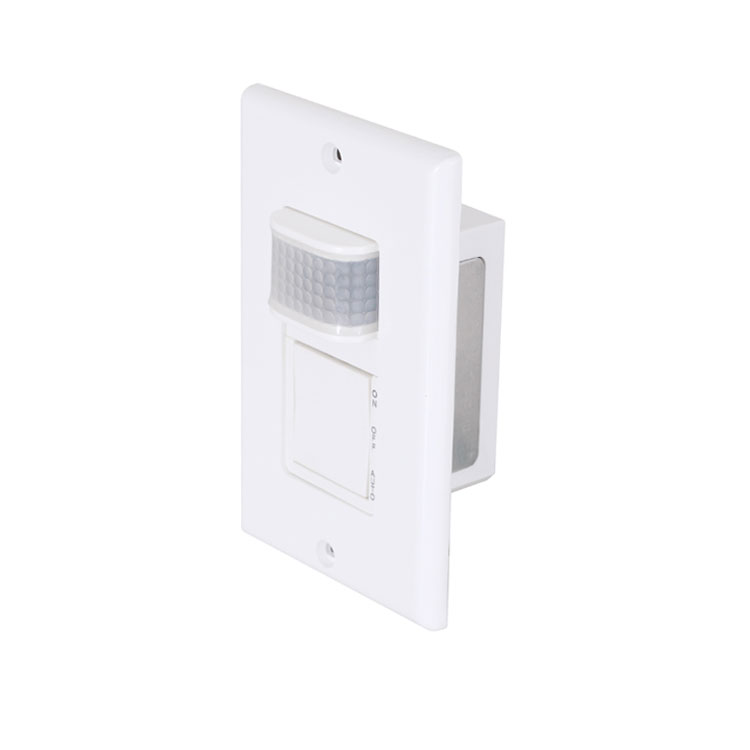

Istruzione del sensore di movimento a infrarossi PD-PIR123

SOMMARIO
Il sensore a infrarossi a due fili è un interruttore automatico del sensore a infrarossi montato a parete, è una vasta gamma di applicazioni, può essere utilizzato per:
â€Piccoli uffici †Sale conferenze • Lounge • Salotti
Il sensore a infrarossi a due fili può essere utilizzato per controllare le lampade a incandescenza. Il prodotto è anche un interruttore manuale, quando hai bisogno di sale conferenze o altri luoghi in cui un programma di diapositive o film può utilizzare questo interruttore per spegnere le luci. Questo prodotto deve essere installato in una scatola a muro standard per sostituire un interruttore unipolare. Questo prodotto richiede la messa a terra.

FUNZIONAMENTO
Il sensore a infrarossi a due fili utilizza la tecnologia di rilevamento a infrarossi passivi (PIR) per monitorare una stanza. Quando una persona entra o esce da una zona del sensore, il sensore rileva il movimento e accende le luci. Le luci rimarranno accese finché c'è un occupante che si muove attraverso le zone dei sensori.
Una regolazione del tempo di spegnimento ritardato impedisce lo spegnimento delle luci quando lo spazio è occupato. Per mantenere le luci accese, una persona deve attraversare una zona sensore almeno una volta durante l'intervallo di tempo di spegnimento ritardato selezionato. Un indicatore LED lampeggia ogni volta che l'unità rileva attività nelle zone del sensore. Quando lo spazio monitorato dal sensore non è occupato per il periodo di tempo scelto come intervallo di spegnimento ritardato, l'unità spegne le luci.

Comando manuale a pulsante:
Per il controllo manuale, il sensore a infrarossi a due fili è dotato di un comodo interruttore a pulsante. Premere il pulsante su "ON", il sensore accenderà le luci. Premere il pulsante su "OFF", il sensore spegne le luci e le mantiene spente anche se la stanza è occupata. Questa funzione è particolarmente utile per le presentazioni di diapositive o filmati. Le luci possono essere riaccese semplicemente premendo il pulsante su "ON". Premere il pulsante per "AUTO", l'unità tornerà al normale funzionamento. Quando una persona entra o esce da una zona del sensore, il sensore rileva il movimento e accende le luci.

Modalità automatica:
In questa modalità, l'unità accenderà automaticamente le luci quando viene rilevato un movimento. Le luci rimarranno accese finché l'unità rileverà attività nelle zone del sensore. L'unità spegnerà automaticamente le luci quando lo spazio non sarà occupato e il tempo di spegnimento ritardato sarà scaduto. Le luci possono essere spente anche manualmente in qualsiasi momento premendo il pulsante su “OFF”. Questa modalità è desiderata per il risparmio energetico.

CAMPO VISIVO Il PD-PIR123 fornisce un campo visivo di 180° con un'area di copertura massima di circa 90 metri quadrati. La distanza di rilevamento massima davanti al sensore è 8 M e su ciascun lato è 6 M. Una zona di "piccolo movimento" rileva movimenti del corpo relativamente piccoli e consente alle luci di rimanere accese anche se una persona potrebbe non muoversi molto nella stanza. Il resto del campo visivo è la zona di "grande movimento", mostra un grado di sensibilità minore e richiede movimenti più ampi.

OPZIONI DI REGOLAZIONE MIGLIORATE
Il PD-PIR123 fornirà prestazioni ottimali in un'ampia varietà di applicazioni commerciali. Sono disponibili regolazioni opzionali per le capacità di esclusione della luce ambientale e il tempo di spegnimento ritardato. Queste regolazioni personalizzeranno le prestazioni per soddisfare le esigenze di un'installazione specifica. Per evitare manomissioni, tutte le regolazioni sono accessibili solo rimuovendo il coperchio del pannello di controllo. È possibile utilizzare un piccolo cacciavite a testa piatta per regolare le manopole di controllo. I controlli sono etichettati come segue:

Tempo:
Il tempo di spegnimento ritardato è preimpostato a 8±2 secondi. È disponibile una scelta di impostazioni del tempo di spegnimento ritardato: da 8±2 secondi a 20±3 minuti.

Leggero:
Per massimizzare il risparmio energetico in alcune installazioni, la funzione di esclusione della luce ambientale impedisce al sensore di accendere le luci quando c'è molta luce solare naturale, indipendentemente dall'occupazione. Questa regolazione dovrebbe essere effettuata quando la luce ambientale è al livello in cui non è necessaria la luce artificiale.
Il sensore a infrarossi a due fili è preimpostato in fabbrica senza che la luce ambientale venga annullata. Ciò significa che l'unità accenderà le luci quando rileva l'occupazione, indipendentemente dalla quantità di luce solare naturale presente.

SPECIFICHE
Il dispositivo qui elencato deve essere un sensore a infrarossi passivi (PIR) dell'interruttore a parete di livello con specifica commerciale Lexing, in grado di rilevare le emissioni di infrarossi dalla presenza umana e rispondere accendendo i carichi incandescenti. Se questa unità non rileva il movimento dopo un periodo di tempo attuale, risponderà spegnendo il carico assegnato.
Il sensore a infrarossi passivi (PIR) dell'interruttore a parete deve essere dotato di un pulsante per fornire accensione/spegnimento/accensione automatica manuale. Il sensore a infrarossi passivi (PIR) dell'interruttore a parete PD-PIR123 è dotato di tempo di spegnimento ritardato regolabile e capacità di esclusione della luce ambientale.

CARATTERISTICHE E VANTAGGI
â€Il nuovo design a basso profilo elimina l'aspetto invadente del â€dispositivo di scansione†.
â€Il campo visivo a 180° offre una copertura di circa 90 metri quadrati adatta a piccoli uffici, sale conferenze, aule scolastiche, lounge e una varietà di aree commerciali.
â€Il comodo pulsante consente di accendere/spegnere/accendere la luce manualmente in qualsiasi momento.
â€Regolazione manuale opzionale per le impostazioni del tempo di spegnimento ritardato da 8±2 secondi a 20±3 minuti. Consente regolazioni personalizzate per massimizzare il risparmio energetico.
â€L'esclusione della luce ambientale regolabile varia da circa 2 piedi candele (2 lux) a 1000 piedi candele (1000 lux) per evitare che le luci si accendano automaticamente durante i periodi di ampia luce naturale, aumentando il risparmio energetico.
â€La spia LED lampeggia quando il sensore rileva un movimento per verificare che il rilevamento sia attivo.
“Un'unità può essere utilizzata per l'illuminazione a 120V o 277V.
â€Si inserisce nella scatola a muro standard e sostituisce l'interruttore a muro unipolare.
â€Garanzia quinquennale limitata.

Diagrammi dimensionali

INSTALLAZIONE
Il sensore a infrarossi a due fili può sostituire un interruttore a parete unipolare montato in una scatola a parete standard. L'unità deve essere adeguatamente messa a terra per poter funzionare. Dovrebbe essere posizionato ad almeno 4 piedi di distanza dai registri HVAC. Notare che ogni volta che l'unità viene accesa, ci vorrà circa un minuto per iniziare il normale funzionamento.

â Attenzione ：Utilizzare solo con filo di rame!

Specifiche fisiche Intervallo di temperatura di lavoro: da -10â„ a 40â„ Intervallo di temperatura di conservazione: da -10â„ a 85℃ Umidità di lavoro: dal 20% al 90% senza condensa Requisiti elettrici Alimentazione: 120V/AC-277 V/AC Frequenza di alimentazione: 50/60Hz Designazione del filo: Linea —Nero Carico—Nero Terra-Verde Carico nominale: 500W Max.tungsteno

QUALCHE PROBLEMA E MODO RISOLTO
1〠Il carico non funziona:
a: Si prega di verificare se il cablaggio di connessione di alimentazione e carico è corretto;
b: Si prega di verificare se il carico è buono;
c: Verificare che il set di luci di lavoro corrisponda al controllo della luce.

2〠La sensibilità è scarsa:
a: Si prega di verificare se ci sono ostacoli davanti alla finestra di rilevamento per effettuare la ricezione del segnale;
b: Si prega di verificare se la temperatura ambiente è troppo alta;
c: Si prega di verificare se la sorgente del segnale di induzione è nei campi di rilevamento;
d: Verificare che l'altezza di installazione corrisponda all'altezza indicata nelle istruzioni;
e: Si prega di verificare se l'orientamento del movimento è corretto.

3〠Il sensore non può spegnere automaticamente il carico:
a: Si prega di verificare se c'è un segnale continuo nel campo di rilevamento;
b: Si prega di verificare se l'impostazione dell'ora è la più lunga;
c: Si prega di verificare se la potenza corrisponde alle istruzioni;



â— Si prega di confermare con l'installazione prefessional.
â— Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
â— Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
â— Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e adottato quote di sicurezza per evitare problemi.
Questa istruzione, senza la nostra autorizzazione, non deve essere copiata per altri scopi.
