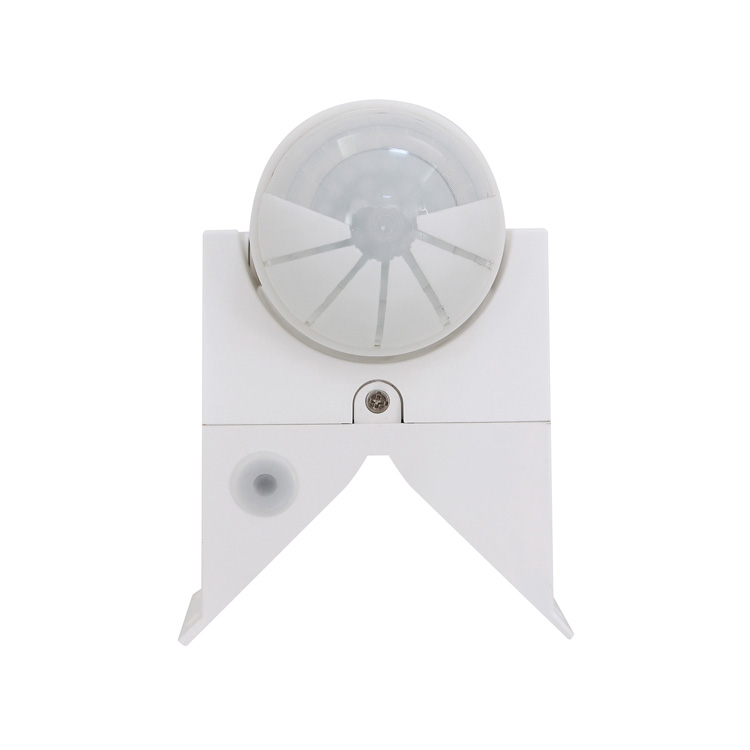

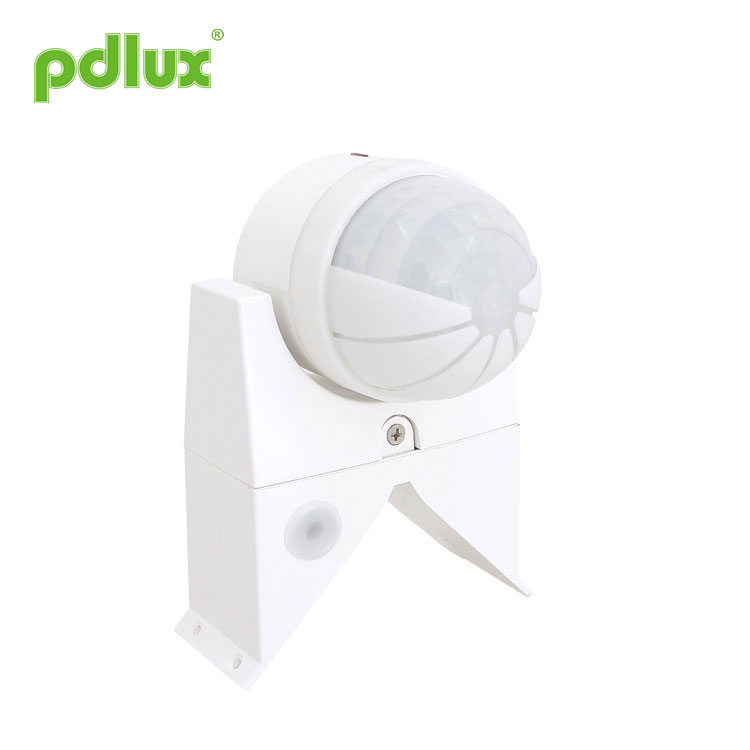

Sensore di movimento PIR regolabile nel tempo
Puoi essere certo di acquistare un sensore di movimento PIR regolabile nel tempo dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.
Modello:PD-PIR106
Invia richiesta
Sensore di movimento PIR regolabile nel tempo
Riepilogo
Il prodotto adotta 2 rilevatori ad alta sensibilità, circuito integrato e tecnologia SMT; i 2 rilevatori compongono il suo ampio raggio di rilevamento; utilizza l'energia infrarossa del corpo umano come sorgente del segnale di controllo, quando si entra nel raggio di rilevamento, può avviare immediatamente il carico controllato, può identificare automaticamente il giorno e la notte, è facile da installare e il campo di utilizzo è ampio. Unisce automatismo, comodità, sicurezza, risparmio energetico e praticità.
Specifiche
Informazioni sul sensore
Funzione
Identifica automaticamente il giorno e la notte: l'utente può regolare la luce di lavoro. Quando è regolato sul sole (max), funziona giorno e notte; quando è sulla luna (min), funziona solo con luce ambientale inferiore a 20LUX;
Il raggio di rilevamento è regolabile: regolando la sensibilità è possibile impostare la distanza in base alla posizione di installazione e al raggio di rilevamento necessario, la sensibilità ha un ottimo collegamento con la direzione del movimento;
L'impostazione del tempo viene aggiunta continuamente: quando riceve nuovamente il secondo segnale di induzione dopo la prima induzione, calcolerà il ritardo dopo la seconda induzione;
L'impostazione del tempo è regolabile: il ritardo può essere regolato dall'utente in base alle proprie esigenze, il tempo più breve impostato dal prodotto è di circa 10 secondi, il più lungo è di 6 minuti~9 minuti;
Indicazione di alimentazione e indicazione di rilevamento: quando l'alimentazione è accesa, il LED è verde, durante il rilevamento, il LED è arancione;
Fornire un copriobiettivo: quando non è necessario rilevare un determinato raggio, è possibile installare un copriobiettivo per bloccare il raggio.
Installazione (come il diagramma1)
1、Prima dell'installazione, spegnere l'alimentazione;
2、Svitare la vite della base, secondo la figura del cavo di collegamento collegare il cavo di alimentazione e il cavo di carico nella colonna della linea di collegamento nel sensore, quindi serrare la vite;
3、Installare il sensore nella posizione necessaria con movimento frontale, movimento trasversale a bassa sensibilità, dilatanti ad alta sensibilità e viti.
Test
Ruotare la manopola Lux in senso antiorario al massimo (☼); Manopola del tempo in senso antiorario su min(-) e manopola Sens in senso orario su max(+);
Accendere l'alimentazione, il LED diventa verde e dopo 40~50 secondi il sensore è in uno stato di funzionamento stabile;
5~10 secondi dopo che il carico smette di funzionare, rilevalo, il carico dovrebbe funzionare, il LED diventa arancione. E in nessuna condizione, il LED torna verde, il carico dovrebbe smettere di funzionare dopo circa 10 secondi;
Se si gira la manopola Lux in senso antiorario su min (☾) e si testa con una luce ambientale superiore a 20 LUX, dopo che il carico smette di funzionare, rilevare che il carico non dovrebbe funzionare; con un oggetto opaco (ad esempio un asciugamano, ecc.) coprire la finestra di rilevamento, il carico dovrebbe funzionare, in nessuna condizione, è normale che il carico smetta di funzionare entro circa 10 secondi.
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.
Attenzioni per l'installazione
Lasciarlo installare da un elettricista o da una persona esperta;
Non considerare l'oggetto del malcontento come base di installazione;
Davanti alla finestra di rilevamento non devono esserci ostacoli o oggetti in movimento che ne possano effettuare il rilevamento;
Non installarlo dove ovviamente cambia la corrente d'aria; ad esempio: aria condizionata e riscaldatore d'aria.
Alcuni problemi e soluzioni
① Il carico non funziona:
·Controllare se il collegamento dell'alimentazione e del carico è corretto o meno;
·Controllare se il carico è buono o meno;
·Controllare se la luce di lavoro impostata è in accordo con la luce ambientale oppure no.
② La sensibilità è molto bassa:
·Controllare se davanti alla finestra di rilevamento sono presenti ostacoli che impediscono o meno la ricezione del segnale del sensore;
·Controllare se la temperatura ambiente è troppo alta o meno;
·Controllare se il segnale di rilevamento è nel campo di rilevamento oppure no;
·Si prega di verificare se l'altezza di installazione rientra nell'intervallo richiesto dalle istruzioni oppure no;
·Controllare se l'orientamento in movimento è corretto o meno.
③ Il sensore non può spegnere automaticamente il carico:
·Se è presente o meno un segnale di rilevamento continuo nel campo di rilevamento;
·Se il ritardo è impostato al massimo oppure no;
·Se la potenza è conforme o meno alle istruzioni richieste;
·Se la temperatura dell'aria vicino al sensore cambia ovviamente, ad esempio l'aria condizionata, il riscaldatore d'aria, ecc.
● Se utilizzato in ambienti diversi, non regolare la sensibilità al massimo. Perché ciò potrebbe facilmente portare a un malfunzionamento.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
Istruzioni per il sensore di movimento a infrarossi PD-PIR106
Riepilogo
Il prodotto adotta 2 rilevatori ad alta sensibilità, circuito integrato e tecnologia SMT; i 2 rilevatori compongono il suo ampio raggio di rilevamento; utilizza l'energia infrarossa del corpo umano come sorgente del segnale di controllo, quando si entra nel raggio di rilevamento, può avviare immediatamente il carico controllato, può identificare automaticamente il giorno e la notte, è facile da installare e il campo di utilizzo è ampio. Unisce automatismo, comodità, sicurezza, risparmio energetico e praticità.
Specifiche
|
Alimentazione: 220-240 V/AC 100-130 V/CA Frequenza di alimentazione: 50/60 Hz Carico nominale: 3000 W max. tungsteno (220-240 V/AC) Fluorescente massimo 300 W (220-240 V/AC) Tungsteno massimo 1200 W (100-130 V/CA) Fluorescente massimo 150 W (220-240 V/AC) Impostazione dell'ora: Min: 10 secondi (circa) Massimo: 6 minuti ~ 9 minuti (regolabile) |
Campo di rilevamento: 15 m max (22 ℃) (regolabile) Angolo di rilevamento: 220° Controllo della luce: <15LUX~luce diurna (regolabile) Consumo energetico: 0,45 W (funzionante) 0,1 W (statico) Altezza di installazione: 1,8 m~2,5 m Umidità relativa: <93%RH Velocità di movimento del rilevamento: 0,6~1,5 m/s Temperatura di lavoro: -10~+40℃ |
Informazioni sul sensore
Funzione
Identifica automaticamente il giorno e la notte: l'utente può regolare la luce di lavoro. Quando è regolato sul sole (max), funziona giorno e notte; quando è sulla luna (min), funziona solo con luce ambientale inferiore a 20LUX;
Il raggio di rilevamento è regolabile: regolando la sensibilità è possibile impostare la distanza in base alla posizione di installazione e al raggio di rilevamento necessario, la sensibilità ha un ottimo collegamento con la direzione del movimento;
L'impostazione del tempo viene aggiunta continuamente: quando riceve nuovamente il secondo segnale di induzione dopo la prima induzione, calcolerà il ritardo dopo la seconda induzione;
L'impostazione del tempo è regolabile: il ritardo può essere regolato dall'utente in base alle proprie esigenze, il tempo più breve impostato dal prodotto è di circa 10 secondi, il più lungo è di 6 minuti~9 minuti;
Indicazione di alimentazione e indicazione di rilevamento: quando l'alimentazione è accesa, il LED è verde, durante il rilevamento, il LED è arancione;
Fornire un copriobiettivo: quando non è necessario rilevare un determinato raggio, è possibile installare un copriobiettivo per bloccare il raggio.
Installazione (come il diagramma1)
1、Prima dell'installazione, spegnere l'alimentazione;
2、Svitare la vite della base, secondo la figura del cavo di collegamento collegare il cavo di alimentazione e il cavo di carico nella colonna della linea di collegamento nel sensore, quindi serrare la vite;
3、Installare il sensore nella posizione necessaria con movimento frontale, movimento trasversale a bassa sensibilità, dilatanti ad alta sensibilità e viti.
Test
Ruotare la manopola Lux in senso antiorario al massimo (☼); Manopola del tempo in senso antiorario su min(-) e manopola Sens in senso orario su max(+);
Accendere l'alimentazione, il LED diventa verde e dopo 40~50 secondi il sensore è in uno stato di funzionamento stabile;
5~10 secondi dopo che il carico smette di funzionare, rilevalo, il carico dovrebbe funzionare, il LED diventa arancione. E in nessuna condizione, il LED torna verde, il carico dovrebbe smettere di funzionare dopo circa 10 secondi;
Se si gira la manopola Lux in senso antiorario su min (☾) e si testa con una luce ambientale superiore a 20 LUX, dopo che il carico smette di funzionare, rilevare che il carico non dovrebbe funzionare; con un oggetto opaco (ad esempio un asciugamano, ecc.) coprire la finestra di rilevamento, il carico dovrebbe funzionare, in nessuna condizione, è normale che il carico smetta di funzionare entro circa 10 secondi.
 |
ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente! |
Attenzioni per l'installazione
Lasciarlo installare da un elettricista o da una persona esperta;
Non considerare l'oggetto del malcontento come base di installazione;
Davanti alla finestra di rilevamento non devono esserci ostacoli o oggetti in movimento che ne possano effettuare il rilevamento;
Non installarlo dove ovviamente cambia la corrente d'aria; ad esempio: aria condizionata e riscaldatore d'aria.
Alcuni problemi e soluzioni
① Il carico non funziona:
·Controllare se il collegamento dell'alimentazione e del carico è corretto o meno;
·Controllare se il carico è buono o meno;
·Controllare se la luce di lavoro impostata è in accordo con la luce ambientale oppure no.
② La sensibilità è molto bassa:
·Controllare se davanti alla finestra di rilevamento sono presenti ostacoli che impediscono o meno la ricezione del segnale del sensore;
·Controllare se la temperatura ambiente è troppo alta o meno;
·Controllare se il segnale di rilevamento è nel campo di rilevamento oppure no;
·Si prega di verificare se l'altezza di installazione rientra nell'intervallo richiesto dalle istruzioni oppure no;
·Controllare se l'orientamento in movimento è corretto o meno.
③ Il sensore non può spegnere automaticamente il carico:
·Se è presente o meno un segnale di rilevamento continuo nel campo di rilevamento;
·Se il ritardo è impostato al massimo oppure no;
·Se la potenza è conforme o meno alle istruzioni richieste;
·Se la temperatura dell'aria vicino al sensore cambia ovviamente, ad esempio l'aria condizionata, il riscaldatore d'aria, ecc.
● Se utilizzato in ambienti diversi, non regolare la sensibilità al massimo. Perché ciò potrebbe facilmente portare a un malfunzionamento.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
