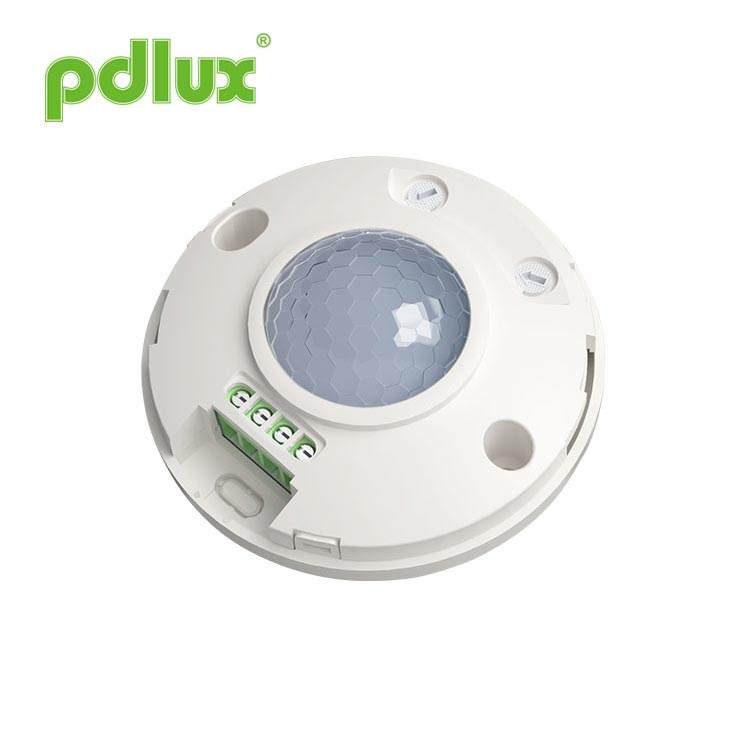

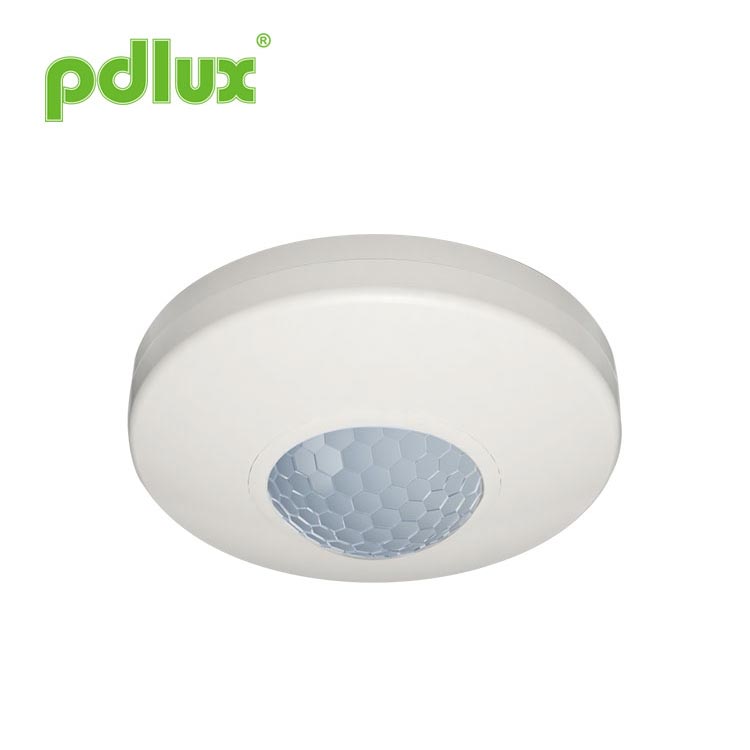

Sensore a infrarossi stabile ed efficiente
Sensore a infrarossi stabile ed efficiente. Riunisce automatismo, comoda sicurezza, risparmio energetico e funzioni pratiche. Un rilevatore all'interno compone un campo di rilevamento ad ampio raggio, utilizza l'energia infrarossa umana come sorgente del segnale di controllo, può avviare il carico immediatamente quando si entra nel campo di rilevamento. Può identificare automaticamente il giorno e la notte. È facile da installare e ampiamente utilizzato. Questo è il sensore PIR più avanzato finora, sottile e digitale. Adotta il sensore infrarosso piroelettrico intelligente digitale per rendere le prestazioni del circuito più stabili, meno errori di funzionamento, più sensibilità, più basso tasso di guasto, più debole consumo energetico in standby e più forte risoluzione dei segnali.
Modello:PD-PIR330
Invia richiesta
Sensore a infrarossi stabile ed efficiente
Specifiche
Informazioni sul sensore
Funzione
Identifica automaticamente il giorno e la notte. Puoi regolare la luce ambientale in base al tuo desiderio: quando giri su SOLE (max), funzionerà di giorno e di notte. Quando giri su LUNA (min), funzionerà solo sotto meno di
Circostanza 10LUX. Per quanto riguarda la regolazione, fare riferimento al modo di test. Il ritardo viene aggiunto continuamente: quando riceve il secondo segnale di induzione dopo il primo induttore, calcolerà ancora una volta il tempo sul resto del primo ritardo di base. (Tempo impostato)
Regolazione del ritardo: può essere impostato secondo i tuoi desideri. Il minimo è 8±2sec; il massimo è 8±2min.
NOTA: quando la luce si spegne automaticamente, ci vorrà 1 secondo prima che il sensore sia pronto a rilevare un altro movimento, ovvero solo il segnale rilevato 1 secondo dopo può accendere automaticamente la luce.
Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a infrarossi ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.
Test
1. Ruotare la manopola LUX in senso orario al massimo (SOLE). Ruotare la manopola del tempo in senso antiorario al minimo. Ruotare la manopola del sensore in senso orario al massimo.
2. Alimentazione collegata, il carico controllato inizierà a funzionare e smetterà di funzionare 8±2 secondi dopo quando non viene rilevato alcun segnale continuo.
3. Una volta rilevato, il carico funziona e l'indicatore si accende e smette di funzionare 8±2 secondi dopo quando non viene rilevato alcun segnale continuo. E se il segnale viene rilevato 4 secondi dopo, il carico dovrebbe iniziare a funzionare e l'indicatore dovrebbe accendersi e smettere di funzionare 8± 2 secondi dopo quando non viene rilevato alcun segnale continuo.
4. Ruotare la manopola LUX in senso antiorario al minimo. Se viene testato in circostanze superiori a 10LUX, il carico non dovrebbe funzionare dopo che il carico a induzione smette di funzionare; ma se si copre la finestra di rilevamento con oggetti opachi (asciugamano, ecc.), il carico funziona. In assenza di segnali di induzione, il carico dovrebbe smettere di funzionare entro 8±2 secondi.
Questo manuale riguarda la programmazione del contenuto attuale di questo prodotto, ci sono eventuali cambiamenti e modifiche al produttore senza preavviso!
È severamente vietato copiare il contenuto del manuale di istruzioni per qualsiasi altro scopo senza il permesso dell'azienda
![Specifications](https://i.trade-cloud.com.cn/upload/6342/image/20240703/stable-and-efficient-infrared-sensor-2_424957.jpg)
Specifiche
Fonte di potere | 220-240 V CA, 50 Hz |
Carico nominale |
800 W max. tungsteno Fluorescente e LED max. 150 W |
Intervallo di rilevamento (22°C) |
4 metri massimo. (raggi.)(installazione a soffitto) 8 metri massimo. (installazione a parete) |
Impostazioni orario | 8±2sec~8±2min(regolabile) |
Controllo della luce | <10LUX~2000LUX(regolabile) |
Angolo di rilevamento | 360°(installazione a soffitto) |
Altezza di installazione | 2,5~4,5 m (installazione a soffitto) 1,8~2,5 m (installazione a parete) |
Temperatura di lavoro | –10°C ~ +40°C |
Umidità di lavoro | <95%UR |
Percepire la velocità del movimento | 0,6 m/s -1,5 m/s |
Informazioni sul sensore
![Sensor Information](https://i.trade-cloud.com.cn/upload/6342/image/20240703/sensor-information_442371.jpg)
Funzione
Identifica automaticamente il giorno e la notte. Puoi regolare la luce ambientale in base al tuo desiderio: quando giri su SOLE (max), funzionerà di giorno e di notte. Quando giri su LUNA (min), funzionerà solo sotto meno di
Circostanza 10LUX. Per quanto riguarda la regolazione, fare riferimento al modo di test. Il ritardo viene aggiunto continuamente: quando riceve il secondo segnale di induzione dopo il primo induttore, calcolerà ancora una volta il tempo sul resto del primo ritardo di base. (Tempo impostato)
Regolazione del ritardo: può essere impostato secondo i tuoi desideri. Il minimo è 8±2sec; il massimo è 8±2min.
![Light-control setting](https://i.trade-cloud.com.cn/upload/6342/image/20240703/light-control-setting_407701.jpg)
(1)Impostazione del controllo della luce
Regolare la luce di lavoro. Girare in senso orario per aumentarlo e ruotare in senso antiorario per diminuirlo. Quando si passa a mini, esso funzionerà solo al di sotto del controllo della luce di circa 10LUX, quando impostato al massimo, può funzionare con qualsiasi controllo della luce.
Regolare la luce di lavoro. Girare in senso orario per aumentarlo e ruotare in senso antiorario per diminuirlo. Quando si passa a mini, esso funzionerà solo al di sotto del controllo della luce di circa 10LUX, quando impostato al massimo, può funzionare con qualsiasi controllo della luce.
![Light-control setting](https://i.trade-cloud.com.cn/upload/6342/image/20240703/light-control-setting-1_966312.jpg)
(2) Impostazione dell'ora
Regolare l'impostazione del tempo di lavoro del carico. Giro in senso orario per aumentarlo e in senso antiorario per diminuirlo. L'impostazione del tempo è di circa 8±2 minuti quando si gira al massimo, e l'impostazione del tempo è di circa 8±2 secondi quando si gira al minimo.
Regolare l'impostazione del tempo di lavoro del carico. Giro in senso orario per aumentarlo e in senso antiorario per diminuirlo. L'impostazione del tempo è di circa 8±2 minuti quando si gira al massimo, e l'impostazione del tempo è di circa 8±2 secondi quando si gira al minimo.
![Time setting](https://i.trade-cloud.com.cn/upload/6342/image/20240703/time-setting_310456.jpg)
NOTA: quando la luce si spegne automaticamente, ci vorrà 1 secondo prima che il sensore sia pronto a rilevare un altro movimento, ovvero solo il segnale rilevato 1 secondo dopo può accendere automaticamente la luce.
Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a infrarossi ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.
-
Schema di collegamentoCollegare N, L con l'alimentazione;
Collegare N, L’ con il carico. -
Istruzioni per l'installazioneNOTA:
Prima dell'installazione, spegnere l'alimentazione
Test
1. Ruotare la manopola LUX in senso orario al massimo (SOLE). Ruotare la manopola del tempo in senso antiorario al minimo. Ruotare la manopola del sensore in senso orario al massimo.
2. Alimentazione collegata, il carico controllato inizierà a funzionare e smetterà di funzionare 8±2 secondi dopo quando non viene rilevato alcun segnale continuo.
3. Una volta rilevato, il carico funziona e l'indicatore si accende e smette di funzionare 8±2 secondi dopo quando non viene rilevato alcun segnale continuo. E se il segnale viene rilevato 4 secondi dopo, il carico dovrebbe iniziare a funzionare e l'indicatore dovrebbe accendersi e smettere di funzionare 8± 2 secondi dopo quando non viene rilevato alcun segnale continuo.
4. Ruotare la manopola LUX in senso antiorario al minimo. Se viene testato in circostanze superiori a 10LUX, il carico non dovrebbe funzionare dopo che il carico a induzione smette di funzionare; ma se si copre la finestra di rilevamento con oggetti opachi (asciugamano, ecc.), il carico funziona. In assenza di segnali di induzione, il carico dovrebbe smettere di funzionare entro 8±2 secondi.
Questo manuale riguarda la programmazione del contenuto attuale di questo prodotto, ci sono eventuali cambiamenti e modifiche al produttore senza preavviso!
È severamente vietato copiare il contenuto del manuale di istruzioni per qualsiasi altro scopo senza il permesso dell'azienda
