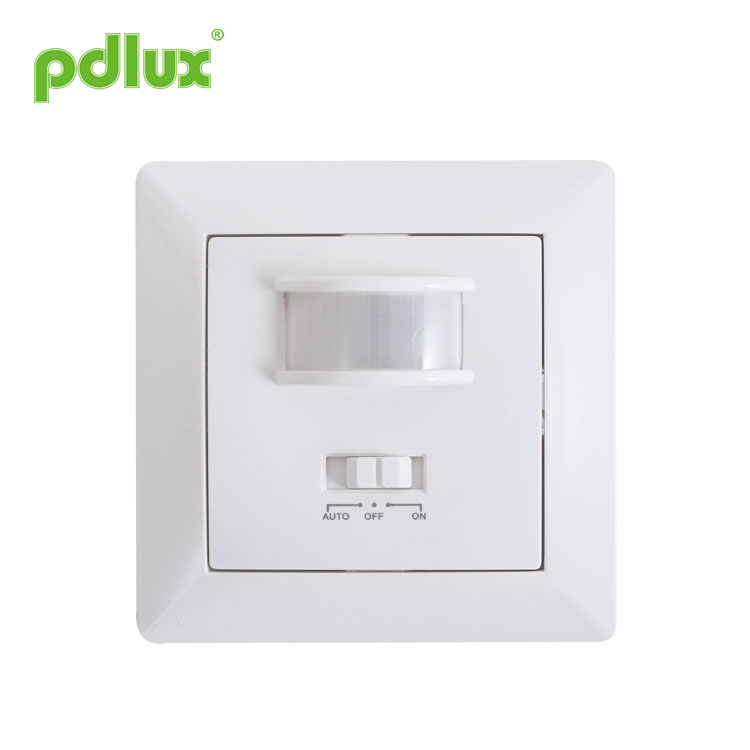

Sensore di movimento a infrarossi PIR quadrato

In qualità di produttore professionale di sensori di movimento a infrarossi PIR quadrati, puoi essere certo di acquistare un sensore di movimento a infrarossi PIR quadrato dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.

Modello:PD-PIR220

Invia richiesta

Istruzioni per il sensore di movimento a infrarossi PD-PIR220

INFORMAZIONI SUL PRODOTTO
PD-PIR220 è un sensore a infrarossi di nuova generazione sviluppato dalle nostre previsioni e indagini di mercato a lungo termine.
Ha una forte stabilità, riunisce multifunzioni, pratichecal, bell'aspetto, ampia tensione di lavoro, installazione conveniente, indicazione di rilevamento, modalità multi-lavoro, ecc. Adotta la tecnica SMT. È conforme allo standard europeo, è adatto al controllo automatico per case, hotel e aziende.

SPECIFICHE

Alimentazione: 220-240 V/AC
Frequenza di alimentazione: 50 Hz
Carico nominale: 500 W max.tungsteno (cosφ=1)
Angolo di rilevamento: >140°
Campo di rilevamento: 10±2 m massimo (22°C)
Controllo della luce: 3LUX~1000LUX (regolabile)
Impostazione dell'ora: 10±3sec~10±2min(regolabile)

Altezza di installazione: 0,4 m~1,8 m
Consumo energetico: 0,45 W (statico 0,1 W)
Velocità di movimento di rilevamento: 0,6~1,5 m/s
Sensibilità del controllo del suono: 30 dB ~ 90 dB (regolabile)
Umidità di lavoro: <93℅RH
Temperatura di funzionamento: -10~+40℃

INFORMAZIONI SUL SENSORE

FUNZIONE
Multifunzione: dispone di funzioni ON, OFF, controllo della luce, controllo del suono ad alta sensibilità, funzioni di rilevamento a infrarossi ad ampio raggio e a lunga distanza;

Praticità: tramite il controllo della luce può controllare il controllo del suono e la luce ambientale quando il sensore funziona. Può funzionare in diverse condizioni di luce ambientale, di giorno e di notte, ma può anche funzionare solo in condizioni di scarsa illuminazione ambientale; L'impostazione dell'ora può essere regolata da soli nell'intervallo stabilito; l'induzione a infrarossi e la sensibilità del controllo del suono possono essere controllate da soli;

Buon aspetto: il design della superficie è gradevole, gradevole ma senza perdere la generosità, lo stile è eleganza, non avrà una sensazione accidentale dopo l'installazione;

Ampia tensione di funzionamento: 220-240 V/AC 50 Hz. Non sarai preoccupato quando andrai in giro per l'Europa portando con te PD-PIR220;

Installazione comoda: due modalità di installazione tra cui scegliere. Può essere installato in scatola di derivazione circolare o quadrata; è possibile fissare il sensore con due viti sulla scatola di giunzione in quella circolare, fissarlo anche con uno speciale ripiano di installazione sul sensore. In una parola, se l'orientamento di installazione della scatola di giunzione è vero, PD-PIR220 rende l'installazione piatta;

Modalità multifunzionale: è possibile selezionare ON, OFF, rilevamento a infrarossi, rilevamento a infrarossi + modalità di controllo del suono, se selezioni rilevamento a infrarossi + modalità di controllo del suono, la lampada si accenderà automaticamente quando bussi alla porta o dici "Sto arrivando" back” la sera torni a casa, renderà la tua casa più calda e romantica.

INSTALLAZIONE
Spegnere l'alimentazione;
Allentare la colonna di connessione sul fondo del sensore, collegare il filo al foro di connessione, serrare le viti;
Scaricare la superficie del sensore, collegare il sensore alla scatola di connessione;
Se si desidera installarlo in una scatola di connessione quadrata, inserire la vite di fissaggio nel foro di installazione, bloccare il radiatore per puntare al foro di installazione sulla scatola di connessione, quindi serrare la vite; se vuoi installarlo in modo circolare, puoi usarlo allo stesso modo del quadrato, regola anche la posizione del sensore, stringi la vite di fissaggio sulla superficie, quindi il braccio di fissaggio si aprirà automaticamente, fissa la scatola di connessione;
Accendere l'alimentazione e quindi testarla.

SCHEMA COLLEGAMENTO-FILARE

TEST
Impostare l'interruttore di funzione su "ON", "MIC" in senso antiorario al minimo; “LUX” in senso orario al massimo; “TIME” in senso antiorario al minimo;

Accendere l'alimentazione, la lampada dovrebbe essere accesa;

Impostare l'interruttore di funzione su "OFF" dopo 30 secondi, la lampada dovrebbe essere spenta, tutte le funzioni dovrebbero essere nello stato "stop";

Impostare l'interruttore di funzione su "AUTO" dopo 30 secondi, la lampada dell'induttore si accenderà dopo 20 secondi quando c'è il segnale dell'induttore se la lampada è accesa o meno. In assenza di segnale sull'induttore, la lampada dovrebbe spegnersi entro 10~13 secondi. Impostare "LUX" al minimo, dopo lo spegnimento quando non vi è alcuna condizione di segnale dell'induttore, la lampada dovrebbe essere spenta durante il giorno, ma se si utilizza un oggetto opaco per coprire il sensore, la lampada dovrebbe essere accesa, quindi spenta entro 10~ 13 secondi;

Impostare l'interruttore di funzione su "AUTO", "LUX" al massimo, "MIC" al massimo; quindi il sensore è in modalità rilevamento infrarossi + controllo suono, coprire il rilevatore, se la lampada è accesa, in assenza di segnale dell'induttore, la lampada dovrebbe spegnersi dopo 10~13 secondi, dopo 5~10 secondi se si battono le mani, la lampada dovrebbe essere accesa, quindi spegnersi dopo 5~10 secondi (nessun segnale dell'induttore).

NOTA
Lascia che sia un elettricista o una persona esperta a installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione;
Non dovrebbero esserci oggetti che ostacolino o disturbino il rilevamento davanti alla finestra di rilevamento;
Evitare l'installazione in prossimità di zone con alterazione della temperatura, ad esempio aria condizionata, riscaldamento centralizzato, ecc;
Per la tua sicurezza non aprire la custodia se trovi l'intoppo dopo l'installazione;
Se c'è qualche differenza tra istruzioni e prodotti, dai la priorità al prodotto, mi spiace non informarti nuovamente.
