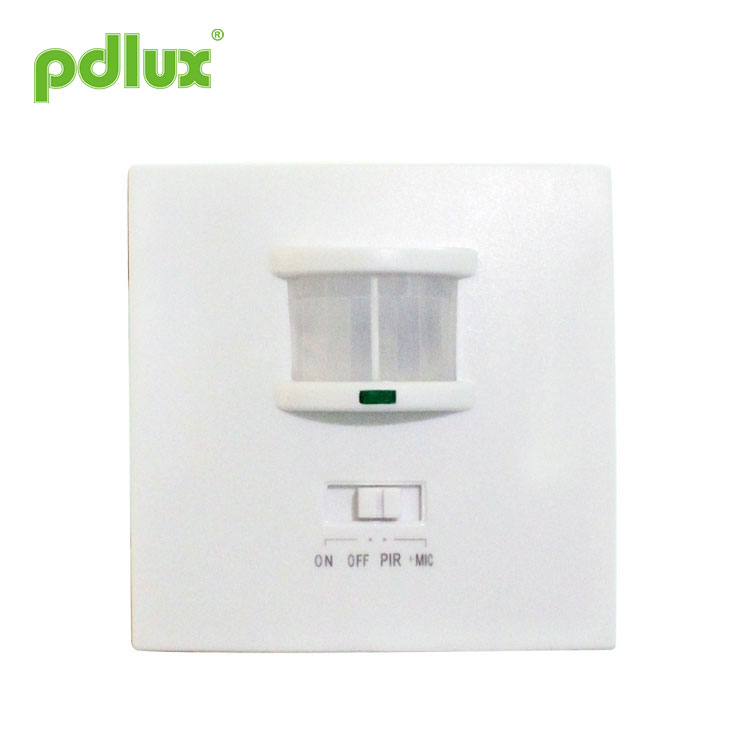

Interruttore a parete per apparecchiature di illuminazione intelligente
Puoi essere certo di acquistare l'interruttore a parete per apparecchiature di illuminazione intelligente dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.
Modello:PD-PIR200
Invia richiesta
Interruttore a parete per apparecchiature di illuminazione intelligente
Riepilogo
Si tratta di un sensore a infrarossi di nuova generazione sviluppato dalle nostre previsioni e indagini di mercato a lungo termine. Ha una forte stabilità, riunisce funzionalità multifunzione, pratiche, di bell'aspetto, ampia tensione di lavoro, installazione conveniente, indicazione di rilevamento, modalità multi-lavoro, ecc. Adotta la tecnica SMT. È conforme allo standard europeo ed è adatto al controllo automatico per case, hotel e aziende.
Specifiche
Informazioni sul sensore
Funzione
Multifunzione: dispone di funzioni ON, OFF, controllo della luce, controllo del suono ad alta sensibilità, funzioni di rilevamento a infrarossi ad ampio raggio e a lunga distanza.
Praticità: tramite il controllo della luce può controllare il controllo del suono e la luce ambientale quando il sensore funziona. Può funzionare in diverse condizioni di luce ambientale, di giorno e di notte, ma può anche funzionare solo in condizioni di scarsa illuminazione ambientale; L'impostazione dell'ora può essere regolata da soli nell'intervallo stabilito; l'induzione a infrarossi e la sensibilità del controllo del suono possono essere controllate da soli.
Buon aspetto: il design della superficie è funzionale, gradevole ma senza perdere la generosità, lo stile è eleganza, non avrà una sensazione accidentale dopo l'installazione.
Ampia tensione di lavoro: 100-240VAC 50/60Hz.
Installazione comoda: due modalità di installazione tra cui scegliere. Può essere installato in forma circolare o quadrata
scatola di giunzione; potresti fissare il sensore con due viti sulla scatola di giunzione in quella circolare, fissarlo anche con
speciale ripiano di installazione sul sensore.
Indicazione di rilevamento: la spia si illumina una volta quando rileva ogni volta.
Modalità multifunzionale: è possibile selezionare ON, OFF, rilevamento a infrarossi, rilevamento a infrarossi + modalità di controllo del suono,
se selezioni la modalità di rilevamento a infrarossi + controllo del suono, la lampada si accenderà automaticamente quando bussi
la porta o dire "sto tornando" la sera quando torni a casa, renderà la tua casa più calda e ancora di più
romantico.
Installazione
Spegnere l'alimentazione.
Allentare la colonna di connessione sul fondo del sensore, collegare il filo al foro di connessione, serrare le viti.
Scaricare la superficie del sensore, collegare il sensore alla scatola di connessione.
Se si desidera installarlo in una scatola di connessione quadrata, inserire la vite di fissaggio nel foro di installazione, bloccare il radiatore per puntare al foro di installazione sulla scatola di connessione, quindi serrare la vite; se vuoi installarlo in modo circolare, puoi usarlo allo stesso modo del quadrato, regola anche la posizione del sensore, stringi la vite di fissaggio sulla superficie, quindi il braccio di fissaggio si aprirà automaticamente, fissa la scatola di connessione.
Accendere l'alimentazione e quindi testarla.
Test
Impostare l'interruttore di funzione su “ON”, impostare “SENS” al massimo, “MIC” al massimo; “LUX” al massimo; “TIME” al minimo;
Accendere l'alimentazione, la lampada dovrebbe essere accesa;
Impostare l'interruttore di funzione su "OFF" dopo 30 secondi, la lampada dovrebbe essere spenta, tutte le funzioni dovrebbero essere nello stato "stop";
Impostare l'interruttore di funzione su "PIR" dopo 30 secondi, la lampada dell'induttore si accenderà dopo 20 secondi quando c'è il segnale dell'induttore se la lampada è accesa o meno. In assenza di segnale dall'induttore, la lampada dovrebbe spegnersi entro 5~10 secondi e riaccendersi dopo 5 secondi. Impostare "LUX" al minimo, dopo lo spegnimento quando non vi è alcuna condizione di segnale dell'induttore, la lampada dovrebbe essere spenta durante il giorno, ma se si utilizza un oggetto opaco per coprire il sensore, la lampada dovrebbe essere accesa, quindi spenta entro 5~ 10 secondi;
Impostare l'interruttore di funzione su "+MIC", "LUX" al massimo, quindi il sensore è in modalità di rilevamento a infrarossi + controllo del suono, coprire il rilevatore, se la lampada è accesa, in assenza di segnale dell'induttore, la lampada dovrebbe essere spenta dopo 5~10 secondi, dopo 5~10 secondi se si battono le mani, la lampada dovrebbe essere accesa, poi spenta dopo 5~10 secondi (nessun segnale dall'induttore).
ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato a causa del vento. foglie e tende mosse dall'aria, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.
Nota
Lascia che sia un elettricista o una persona esperta a installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione;
Non dovrebbero esserci oggetti che ostacolino o disturbino il rilevamento davanti alla finestra di rilevamento;
Evitare l'installazione in prossimità di zone con alterazione della temperatura, ad esempio aria condizionata, riscaldamento centralizzato, ecc;
Per la tua sicurezza non aprire la custodia se trovi l'intoppo dopo l'installazione;
Se c'è qualche differenza tra istruzioni e prodotti, dai la priorità al prodotto, mi spiace non informarti nuovamente.
Avvertimento
Qualsiasi prodotto a due linee non può essere utilizzato con la sola lampada fluorescente. Se si desidera davvero collegarla a una lampada fluorescente, la lampada fluorescente deve essere combinata con una lampada a incandescenza (il carico deve essere collegato in parallelo).
NON METTERE DIRETTAMENTE ALIMENTAZIONE IL SENSORE!!!
Qualche problema e modo risolto
1、Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se il set di luci di lavoro corrisponde al controllo della luce.
2、La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.
3、Il sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
d: Controllare se la temperatura vicino al sensore cambia ovviamente, come l'aria condizionata o il riscaldamento centralizzato, ecc.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
Istruzioni per il sensore di movimento a infrarossi PD-PIR200
Riepilogo
Si tratta di un sensore a infrarossi di nuova generazione sviluppato dalle nostre previsioni e indagini di mercato a lungo termine. Ha una forte stabilità, riunisce funzionalità multifunzione, pratiche, di bell'aspetto, ampia tensione di lavoro, installazione conveniente, indicazione di rilevamento, modalità multi-lavoro, ecc. Adotta la tecnica SMT. È conforme allo standard europeo ed è adatto al controllo automatico per case, hotel e aziende.
Specifiche
|
Alimentazione: 100-240 V CA Frequenza di alimentazione: 50/60 Hz Carico nominale: 300 W max. (100-130 V CA) 500 W massimo (220-240 V CA) Altezza di installazione: 0,4 m~1,8 m Angolo di rilevamento: >140° Controllo della luce: 3LUX~1000LUX (regolabile) |
Impostazione dell'ora: 5 secondi~7 minuti±2 minuti (regolabile) Campo di rilevamento: 12 m massimo (22°C) (regolabile) Consumo energetico: 0,45 W (statico 0,1 W) Velocità di movimento di rilevamento: 0,6~1,5 m/s Sensibilità del controllo del suono: 30 dB ~ 90 dB (regolabile) Umidità di lavoro: <93%RH Temperatura di funzionamento: -10°C~+40°C |
Informazioni sul sensore
Funzione
Multifunzione: dispone di funzioni ON, OFF, controllo della luce, controllo del suono ad alta sensibilità, funzioni di rilevamento a infrarossi ad ampio raggio e a lunga distanza.
Praticità: tramite il controllo della luce può controllare il controllo del suono e la luce ambientale quando il sensore funziona. Può funzionare in diverse condizioni di luce ambientale, di giorno e di notte, ma può anche funzionare solo in condizioni di scarsa illuminazione ambientale; L'impostazione dell'ora può essere regolata da soli nell'intervallo stabilito; l'induzione a infrarossi e la sensibilità del controllo del suono possono essere controllate da soli.
Buon aspetto: il design della superficie è funzionale, gradevole ma senza perdere la generosità, lo stile è eleganza, non avrà una sensazione accidentale dopo l'installazione.
Ampia tensione di lavoro: 100-240VAC 50/60Hz.
Installazione comoda: due modalità di installazione tra cui scegliere. Può essere installato in forma circolare o quadrata
scatola di giunzione; potresti fissare il sensore con due viti sulla scatola di giunzione in quella circolare, fissarlo anche con
speciale ripiano di installazione sul sensore.
Indicazione di rilevamento: la spia si illumina una volta quando rileva ogni volta.
Modalità multifunzionale: è possibile selezionare ON, OFF, rilevamento a infrarossi, rilevamento a infrarossi + modalità di controllo del suono,
se selezioni la modalità di rilevamento a infrarossi + controllo del suono, la lampada si accenderà automaticamente quando bussi
la porta o dire "sto tornando" la sera quando torni a casa, renderà la tua casa più calda e ancora di più
romantico.
Installazione
Spegnere l'alimentazione.
Allentare la colonna di connessione sul fondo del sensore, collegare il filo al foro di connessione, serrare le viti.
Scaricare la superficie del sensore, collegare il sensore alla scatola di connessione.
Se si desidera installarlo in una scatola di connessione quadrata, inserire la vite di fissaggio nel foro di installazione, bloccare il radiatore per puntare al foro di installazione sulla scatola di connessione, quindi serrare la vite; se vuoi installarlo in modo circolare, puoi usarlo allo stesso modo del quadrato, regola anche la posizione del sensore, stringi la vite di fissaggio sulla superficie, quindi il braccio di fissaggio si aprirà automaticamente, fissa la scatola di connessione.
Accendere l'alimentazione e quindi testarla.
Test
Impostare l'interruttore di funzione su “ON”, impostare “SENS” al massimo, “MIC” al massimo; “LUX” al massimo; “TIME” al minimo;
Accendere l'alimentazione, la lampada dovrebbe essere accesa;
Impostare l'interruttore di funzione su "OFF" dopo 30 secondi, la lampada dovrebbe essere spenta, tutte le funzioni dovrebbero essere nello stato "stop";
Impostare l'interruttore di funzione su "PIR" dopo 30 secondi, la lampada dell'induttore si accenderà dopo 20 secondi quando c'è il segnale dell'induttore se la lampada è accesa o meno. In assenza di segnale dall'induttore, la lampada dovrebbe spegnersi entro 5~10 secondi e riaccendersi dopo 5 secondi. Impostare "LUX" al minimo, dopo lo spegnimento quando non vi è alcuna condizione di segnale dell'induttore, la lampada dovrebbe essere spenta durante il giorno, ma se si utilizza un oggetto opaco per coprire il sensore, la lampada dovrebbe essere accesa, quindi spenta entro 5~ 10 secondi;
Impostare l'interruttore di funzione su "+MIC", "LUX" al massimo, quindi il sensore è in modalità di rilevamento a infrarossi + controllo del suono, coprire il rilevatore, se la lampada è accesa, in assenza di segnale dell'induttore, la lampada dovrebbe essere spenta dopo 5~10 secondi, dopo 5~10 secondi se si battono le mani, la lampada dovrebbe essere accesa, poi spenta dopo 5~10 secondi (nessun segnale dall'induttore).
ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato a causa del vento. foglie e tende mosse dall'aria, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.
Nota
Lascia che sia un elettricista o una persona esperta a installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione;
Non dovrebbero esserci oggetti che ostacolino o disturbino il rilevamento davanti alla finestra di rilevamento;
Evitare l'installazione in prossimità di zone con alterazione della temperatura, ad esempio aria condizionata, riscaldamento centralizzato, ecc;
Per la tua sicurezza non aprire la custodia se trovi l'intoppo dopo l'installazione;
Se c'è qualche differenza tra istruzioni e prodotti, dai la priorità al prodotto, mi spiace non informarti nuovamente.
Avvertimento
Qualsiasi prodotto a due linee non può essere utilizzato con la sola lampada fluorescente. Se si desidera davvero collegarla a una lampada fluorescente, la lampada fluorescente deve essere combinata con una lampada a incandescenza (il carico deve essere collegato in parallelo).
NON METTERE DIRETTAMENTE ALIMENTAZIONE IL SENSORE!!!
Qualche problema e modo risolto
1、Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se il set di luci di lavoro corrisponde al controllo della luce.
2、La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.
3、Il sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
d: Controllare se la temperatura vicino al sensore cambia ovviamente, come l'aria condizionata o il riscaldamento centralizzato, ecc.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
