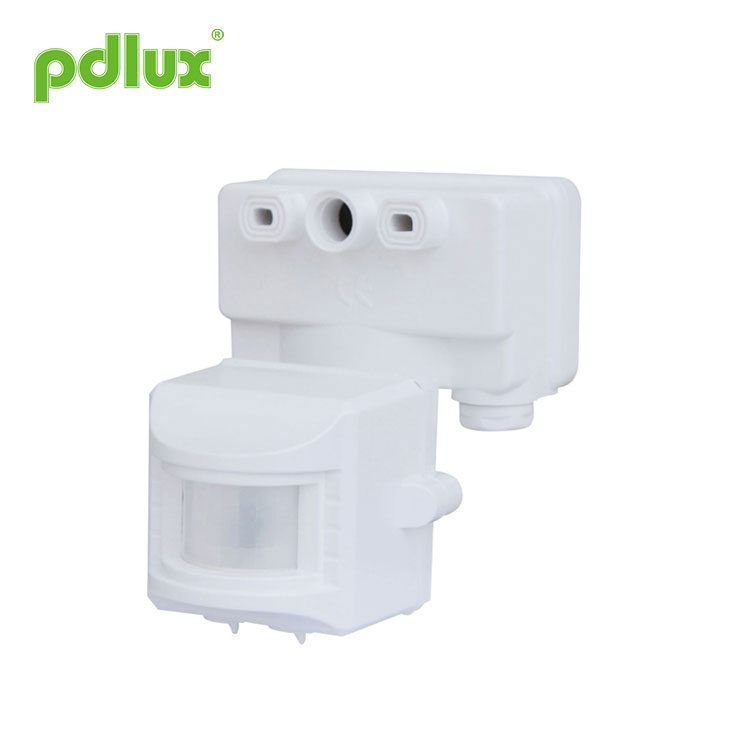

Piccolo interruttore del sensore di movimento del corpo umano a infrarossi

Quella che segue è un'introduzione al piccolo interruttore del sensore di movimento del corpo umano a infrarossi, spero di aiutarti a capirlo meglio. Benvenuto ai nuovi e vecchi clienti per continuare a collaborare con noi per creare insieme un futuro migliore!

Modello:PD-PIR02

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR02

Riepilogo
Il prodotto è un interruttore automatico a risparmio energetico, adotta un circuito integrato e un rilevatore di energia a infrarossi. Può accendersi quando qualcuno entra e spegnersi quando esce. Le sue prestazioni sono stabili. Può identificare automaticamente il giorno e la notte. La luce può accendersi quando qualcuno entra nel campo di rilevamento e attivarla, può spegnersi automaticamente quando esce dal campo di rilevamento.

Specifiche

Alimentazione: 100-130 V/CA
220-240 V/CA
Frequenza di rete: 50/60 Hz Carico nominale:
Tungsteno massimo 800 W (100-130 V/CA)
Fluorescente massimo 200 W (100-130 V/CA)
Tungsteno massimo 1200 W (220-240 V/AC)
Fluorescente massimo 300 W (220-240 V/AC)

Campo di rilevamento:12 m (22°C) Angolo di rilevamento:120°
Impostazione dell'ora: min:5sec
massimo: 10 min±2min (regolabile)
Controllo della luce: <10~2000LUX (regolabile)
Temperatura di lavoro: -10°C~+40°C
Umidità di lavoro: <93%RH
Altezza di installazione: 2~4,5 m

Informazioni sul sensore

Funzione
Può identificare automaticamente il giorno e la notte, è possibile selezionare la luce ambientale, quindi funziona automaticamente di notte e si ferma durante il giorno.
L'impostazione dell'ora può essere regolata in base al luogo.
Può essere utilizzato principalmente con lampada alogena, ma può essere utilizzato anche da solo.

Installazione
I. Quando si installa la linea di collegamento secondo la fig.
N – blu L – marrone

Il rosso (proveniente dal sensore a infrarossi) collega il blu e il marrone all'alimentazione, collega il blu e il rosso al carico

Ⅱ. Installazione dettagliata:
1.Si prega di stringere la vite sulla scatola della linea di collegamento e togliere il coperchio posteriore della scatola.
2.Secondo la figura della linea di collegamento e il segno sulla scatola della linea di collegamento, collegare l'alimentazione e il carico con il sensore.
3.Installare il sensore nella posizione selezionata come indicato nel diagramma.
4. Coprire il coperchio posteriore e serrare la vite.

Test
1. Dopo l'installazione, ruotare in senso antiorario la manopola del tempo (TIME) al minimo e ruotare in senso antiorario la manopola di controllo della luce (DAYLIGHT) fino alla fine prima di accendere l'alimentazione.
2.accendere l'alimentazione, la luce può accendersi dopo 30 secondi. Dopo lo spegnimento, rilevarlo dopo 5~10 secondi.
3.Se tutti sono in buone condizioni, con la manopola di regolazione dell'ora è possibile regolare il periodo di luce in base alle proprie esigenze, con la manopola di controllo della luce è possibile regolare la luce ambientale.

Nota

Evitare di installarlo dove c'è sole o corrente d'aria e la temperatura ovviamente altera. Evita di toccare l'obiettivo con oggetti appuntiti o sostanze inquinanti grossolane.

Qualche problema e modo risolto
1.Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se il set di luci di lavoro corrisponde al controllo della luce.

2.La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni; e: Controlla se l'orientamento in movimento è corretto.

3.Il sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
d: Controllare se la temperatura vicino al sensore cambia ovviamente, come l'aria condizionata o il riscaldamento centralizzato, ecc.

●Confermare con l'installazione professionale.
●Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
●Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
●Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Soluzioni per prevenire l'interferenza degli impulsi della rete elettrica nei prodotti:
A causa della differenza della rete di alimentazione delle interferenze regionali, l'impulso dell'interferenza è incerto, quindi all'utente non è consigliato di regolare la sensibilità al massimo durante l'utilizzo. Suggerimento: installare e regolare la sensibilità alla distanza appropriata utilizzando la sensibilità massima, per evitare malfunzionamenti.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
