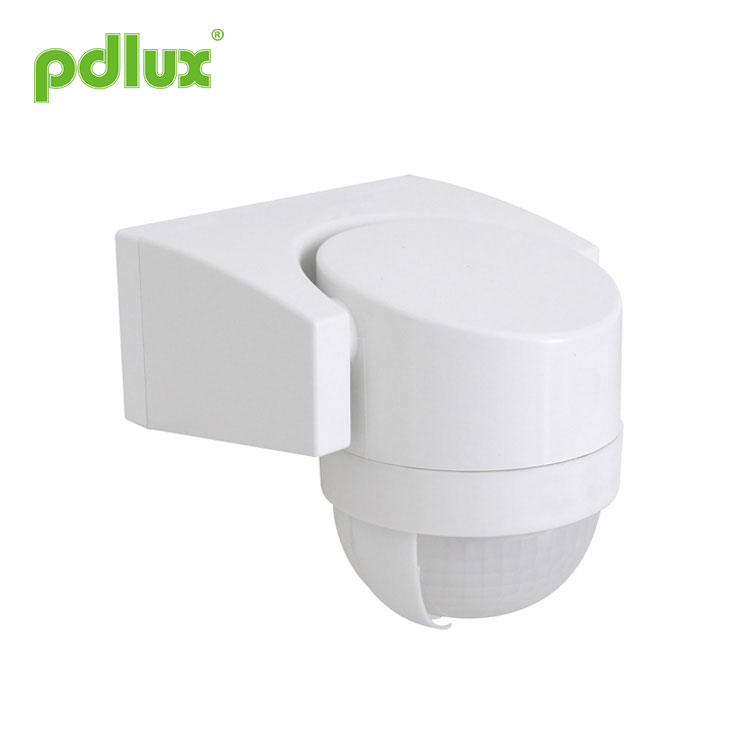

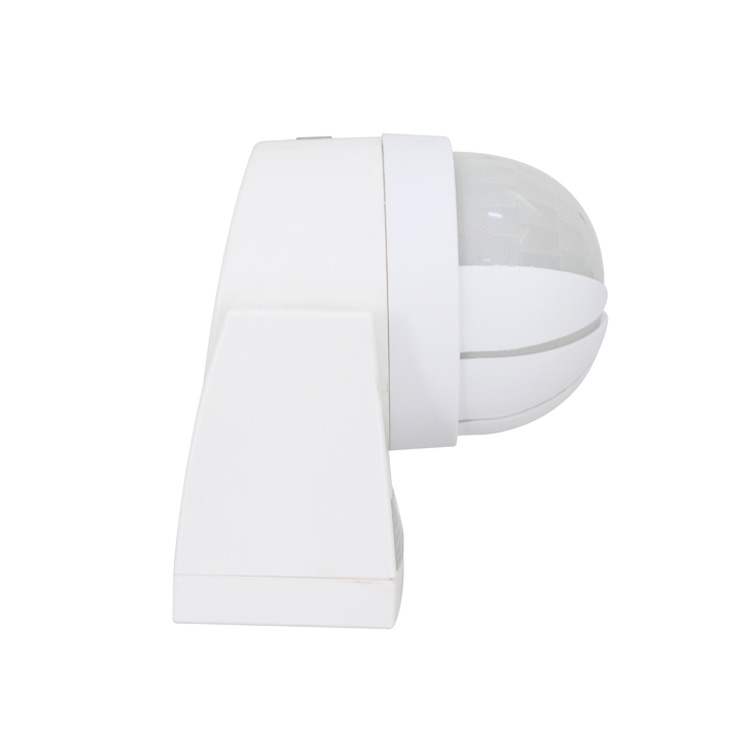

Interruttore della luce del sensore di movimento di prossimità PIR
In qualità di produttore professionale di interruttori della luce con sensore di movimento di prossimità PIR, puoi essere certo di acquistare l'interruttore della luce con sensore di movimento di prossimità PIR dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.
Modello:PD-PIR105-Z
Invia richiesta
Interruttore della luce del sensore di movimento di prossimità PIR
Questo prodotto è un sensore intelligente piroelettrico a infrarossi avanzato controllato digitalmente. Questo prodotto utilizza un sensore ad alta risoluzione che è quasi il doppio della sensibilità di un singolo sensore tradizionale. Utilizza l'MCU per calcolare con precisione le informazioni di commutazione e controlla accuratamente il relè per essere acceso al punto zero dell'onda sinusoidale, in modo che ciascun carico sia acceso. Nel punto zero dell'onda sinusoidale, si evita il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto l'impatto dell'alta tensione sotto il carico.
A causa della diversificazione dei carichi elettrici attuali, soprattutto le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si rompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale sul mercato ha una vita breve e una corrente di carico ridotta.
Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia maggiore rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto aumentano notevolmente. Questo prodotto equivale a scegliere la tranquillità e scegliere la sicurezza.
Questo prodotto ha una versione con alimentatore switching e una versione step-down con condensatore. La versione con alimentatore switching ha una tensione di funzionamento fino a 100 V-277 V e un consumo energetico in standby di <0,5 W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti considerarlo quando scegli un prodotto.
Specifiche
Informazioni sul sensore
Funzione
Regolazione LUX:
LUX si riferisce all'illuminamento dell'ambiente. La regolazione della manopola di regolazione LUX consente di scegliere con quale illuminamento si desidera che il sensore entri nell'induzione. Scegli l'abitudine che fa per te.
Alcune delle scelte della soluzione 20LUX sono da illuminare. Alcuni scelgono l'illuminazione ambientale 50LUX come illuminazione induttiva, mentre altri scelgono di essere un'illuminazione induttiva in qualsiasi momento, purché la manopola di regolazione LUX sia regolata al massimo.
Regolazione dell'ora:
La manopola di regolazione del tempo viene utilizzata per regolare il tempo dopo che il sensore rileva la luce e l'utente può ragionevolmente selezionare il tempo di ritardo dopo l'induzione.
Installazione (vedere lo schema seguente)
Prima dell'installazione spegnere l'alimentazione;
Allentare la vite della base e installare la base nella posizione necessaria con dilatanti e viti;
Secondo la figura del cavo di collegamento, collegare il cavo di alimentazione e il cavo di carico nella colonna della linea di collegamento nel sensore;
Fissare il corpo del sensore sul coperchio inferiore;
Premere il coperchio superiore sul sensore e serrare la vite della base.
Ruotare la manopola Lux in senso orario al massimo (☼); Manopola del tempo in senso antiorario su min(-) e manopola Sens in senso orario su max(+).
Accendere l'alimentazione, il LED diventa verde e dopo circa 30 secondi il sensore è in uno stato di funzionamento stabile;
Quando il carico viene spento per la prima volta, riprendere il senso dopo 5 secondi, il carico dovrebbe funzionare, il LED diventa arancione. E in nessuna condizione, il LED torna verde, il carico dovrebbe smettere di funzionare dopo circa 10 secondi;
Se si gira la manopola Lux in senso antiorario su min( ) e si testa con una luce ambientale superiore a 10LUX, dopo che il carico smette di funzionare, rilevare che il carico non dovrebbe funzionare; con un oggetto opaco (ad esempio un asciugamano, ecc.) coprire la finestra di rilevamento, il carico dovrebbe funzionare, in nessuna condizione di rilevamento, è normale che il carico smetta di funzionare entro circa 10 secondi.
Attenzioni per l'installazione
Lasciarlo installare da un elettricista o da una persona esperta;
Non considerare l'oggetto del malcontento come base di installazione.
Davanti alla finestra di rilevamento non devono esserci ostacoli o oggetti in movimento che ne possano effettuare il rilevamento;
Non installarlo dove ovviamente cambia la corrente d'aria; ad esempio: aria condizionata e riscaldatore d'aria.
Alcuni problemi e soluzioni
Il carico non funziona:
• Controllare se il collegamento dell'alimentazione e del carico è corretto o meno.
• Controllare se il carico è buono o meno.
• Controllare se la luce di lavoro impostata corrisponde o meno alla luce ambientale.
La sensibilità è molto bassa:
• Controllare se davanti alla finestra di rilevamento è presente un ostacolo che impedisca o meno la ricezione del segnale del sensore;
• Controllare se la temperatura ambiente è troppo alta o meno.
• Controllare se il segnale di rilevamento è nel campo di rilevamento oppure no.
• Controllare se l'altezza di installazione rientra nell'intervallo richiesto dalle istruzioni oppure no.
• Controllare se l'orientamento in movimento è corretto o meno.
Il sensore non può spegnere automaticamente il carico:
• Se è presente o meno un segnale di rilevamento continuo nel campo di rilevamento.
• Se l'impostazione dell'ora è impostata al massimo o meno.
• Se la potenza è conforme o meno ai requisiti delle istruzioni.
• Se la temperatura dell'aria vicino al sensore cambia ovviamente, ad esempio l'aria condizionata, il riscaldatore d'aria, ecc.
● Se utilizzato in ambienti diversi, non regolare la sensibilità al massimo. Perché ciò potrebbe facilmente portare a un malfunzionamento.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
Istruzioni per il sensore di movimento a infrarossi PD-PIR105-Z
Questo prodotto è un sensore intelligente piroelettrico a infrarossi avanzato controllato digitalmente. Questo prodotto utilizza un sensore ad alta risoluzione che è quasi il doppio della sensibilità di un singolo sensore tradizionale. Utilizza l'MCU per calcolare con precisione le informazioni di commutazione e controlla accuratamente il relè per essere acceso al punto zero dell'onda sinusoidale, in modo che ciascun carico sia acceso. Nel punto zero dell'onda sinusoidale, si evita il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto l'impatto dell'alta tensione sotto il carico.
A causa della diversificazione dei carichi elettrici attuali, soprattutto le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si rompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale sul mercato ha una vita breve e una corrente di carico ridotta.
Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia maggiore rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto aumentano notevolmente. Questo prodotto equivale a scegliere la tranquillità e scegliere la sicurezza.
Questo prodotto ha una versione con alimentatore switching e una versione step-down con condensatore. La versione con alimentatore switching ha una tensione di funzionamento fino a 100 V-277 V e un consumo energetico in standby di <0,5 W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti considerarlo quando scegli un prodotto.
Specifiche
|
Alimentazione: 220-240 V CA, 50 Hz/60 Hz 100-130 V CA, 50 Hz/60 Hz Tutti i carichi: 1200 W (220-240 V CA) 800 W（100-130 V CA） Impostazione dell'ora: 10 secondi-12 minuti (regolabile) Campo di rilevamento (22°）: 15 m max. |
Angolo di rilevamento: 120° Controllo della luce: <10LUX~luce diurna (regolabile) Temperatura di funzionamento: -10~+40℃ Umidità di lavoro: <93%RH Altezza di installazione: 1,8 m~2,5 m Velocità di movimento di rilevamento: 0,6~1,5 m/s |
Informazioni sul sensore
Funzione
Regolazione LUX:
LUX si riferisce all'illuminamento dell'ambiente. La regolazione della manopola di regolazione LUX consente di scegliere con quale illuminamento si desidera che il sensore entri nell'induzione. Scegli l'abitudine che fa per te.
Alcune delle scelte della soluzione 20LUX sono da illuminare. Alcuni scelgono l'illuminazione ambientale 50LUX come illuminazione induttiva, mentre altri scelgono di essere un'illuminazione induttiva in qualsiasi momento, purché la manopola di regolazione LUX sia regolata al massimo.
Regolazione dell'ora:
La manopola di regolazione del tempo viene utilizzata per regolare il tempo dopo che il sensore rileva la luce e l'utente può ragionevolmente selezionare il tempo di ritardo dopo l'induzione.
Installazione (vedere lo schema seguente)
Prima dell'installazione spegnere l'alimentazione;
Allentare la vite della base e installare la base nella posizione necessaria con dilatanti e viti;
Secondo la figura del cavo di collegamento, collegare il cavo di alimentazione e il cavo di carico nella colonna della linea di collegamento nel sensore;
Fissare il corpo del sensore sul coperchio inferiore;
Premere il coperchio superiore sul sensore e serrare la vite della base.
Ruotare la manopola Lux in senso orario al massimo (☼); Manopola del tempo in senso antiorario su min(-) e manopola Sens in senso orario su max(+).
Accendere l'alimentazione, il LED diventa verde e dopo circa 30 secondi il sensore è in uno stato di funzionamento stabile;
Quando il carico viene spento per la prima volta, riprendere il senso dopo 5 secondi, il carico dovrebbe funzionare, il LED diventa arancione. E in nessuna condizione, il LED torna verde, il carico dovrebbe smettere di funzionare dopo circa 10 secondi;
Se si gira la manopola Lux in senso antiorario su min( ) e si testa con una luce ambientale superiore a 10LUX, dopo che il carico smette di funzionare, rilevare che il carico non dovrebbe funzionare; con un oggetto opaco (ad esempio un asciugamano, ecc.) coprire la finestra di rilevamento, il carico dovrebbe funzionare, in nessuna condizione di rilevamento, è normale che il carico smetta di funzionare entro circa 10 secondi.
|
ATTENZIONE: Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente! Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo. |
 |
Attenzioni per l'installazione
Lasciarlo installare da un elettricista o da una persona esperta;
Non considerare l'oggetto del malcontento come base di installazione.
Davanti alla finestra di rilevamento non devono esserci ostacoli o oggetti in movimento che ne possano effettuare il rilevamento;
Non installarlo dove ovviamente cambia la corrente d'aria; ad esempio: aria condizionata e riscaldatore d'aria.
Alcuni problemi e soluzioni
Il carico non funziona:
• Controllare se il collegamento dell'alimentazione e del carico è corretto o meno.
• Controllare se il carico è buono o meno.
• Controllare se la luce di lavoro impostata corrisponde o meno alla luce ambientale.
La sensibilità è molto bassa:
• Controllare se davanti alla finestra di rilevamento è presente un ostacolo che impedisca o meno la ricezione del segnale del sensore;
• Controllare se la temperatura ambiente è troppo alta o meno.
• Controllare se il segnale di rilevamento è nel campo di rilevamento oppure no.
• Controllare se l'altezza di installazione rientra nell'intervallo richiesto dalle istruzioni oppure no.
• Controllare se l'orientamento in movimento è corretto o meno.
Il sensore non può spegnere automaticamente il carico:
• Se è presente o meno un segnale di rilevamento continuo nel campo di rilevamento.
• Se l'impostazione dell'ora è impostata al massimo o meno.
• Se la potenza è conforme o meno ai requisiti delle istruzioni.
• Se la temperatura dell'aria vicino al sensore cambia ovviamente, ad esempio l'aria condizionata, il riscaldatore d'aria, ecc.
● Se utilizzato in ambienti diversi, non regolare la sensibilità al massimo. Perché ciò potrebbe facilmente portare a un malfunzionamento.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
