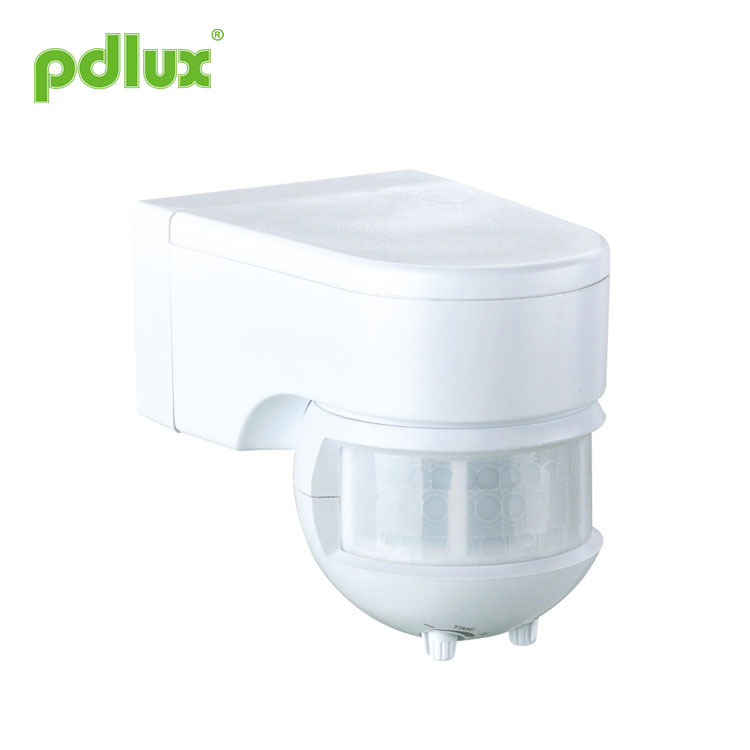

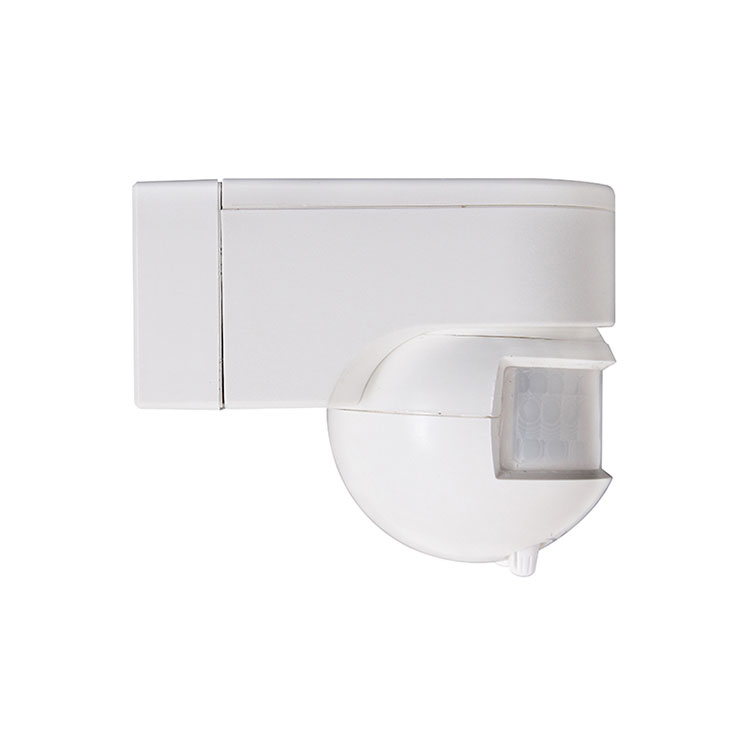

Sensore di movimento PIR
Come produttori professionali, vorremmo fornirti un sensore di movimento PIR. E ti offriremo il miglior servizio post-vendita e consegne puntuali.
Modello:PD-PIR128/PD-PIR129
Invia richiesta
Sensore di movimento PIR
INFORMAZIONI SUL PRODOTTO
Questo sensore adotta un rilevatore ad alta sensibilità, tecnologia IC e SMD; utilizza l'energia infrarossa del corpo umano come fonte del segnale di controllo; quando si entra nel campo di rilevamento, si può avviare immediatamente il carico controllato; può identificare automaticamente il giorno e la notte; e racchiude in sé automatismo, comodità, sicurezza, risparmio energetico e praticità.
SPECIFICHE
INFORMAZIONI SUL SENSORE
FUNZIONE
Campo di rilevamento: il raggio di rilevamento può essere regolato in base ai desideri del consumatore, ma l'orientamento in movimento nel campo ha un'ottima relazione con la sensibilità;
Può identificare automaticamente il giorno e la notte: il controllo della luce di lavoro può essere regolato, quando lo accendi alla luce del giorno, può funzionare tutto il giorno e la notte. Se lo giri di notte, può funzionare solo in circostanze inferiori a 10LUX.
L'impostazione dell'ora viene aggiunta continuamente: quando riceve il secondo segnale di induzione dopo la prima induzione, ricalcolerà il tempo dalla seconda induzione.
L'impostazione dell'orario è regolabile: l'impostazione dell'orario di lavoro può essere regolata in base al desiderio del cliente, il tempo minimo è 10 secondi, il massimo è 7 minuti ± 1 minuto;
Indicazione del senso.
ATTENZIONE PER L'INSTALLAZIONE
Lascia che sia un elettricista o una persona esperta a installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell'installazione;
Non ci sono oggetti che ostacolano o agitano il rilevamento davanti alla finestra di rilevamento;
Evitare l'installazione in luoghi in cui la temperatura dell'aria varia ovviamente, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.;
Se riscontri intoppi dopo l'installazione, per la tua sicurezza non aprire la custodia personalmente.
PROBLEMI E RISOLVE
① Il carico non funziona
UN. Controllare se il collegamento dell'alimentazione e del carico è corretto.
B. Controlla se il carico è buono.
C. Controlla se la luce di lavoro impostata corrisponde al controllo della luce.
② La sensibilità è scarsa
UN. Controllare se davanti alla finestra di rilevamento sono presenti ostacoli che impediscono la ricezione dei segnali.
B. Controlla se la temperatura ambiente è troppo alta; (più alta è la temperatura ambiente, minore è la sensibilità di rilevamento del sensore, quando è fuori fabbrica, la specifica è il valore quando la temperatura ambiente è 24°C)
C. Controllare se la sorgente del segnale di induzione si trova nel campo di rilevamento.
D. Controllare se l'altezza di installazione rientra nell'intervallo delle istruzioni.
e. Controllare se l'orientamento in movimento è corretto.
③ Il sensore non può spegnere automaticamente il carico
UN. Controllare se è presente un segnale di induzione continuo come un oggetto riscaldante in movimento (mobile, ecc.) e una corrente d'aria calda nel campo di rilevamento.
B. Controlla se l'impostazione dell'ora è impostata al massimo.
C. Controllare se la potenza corrisponde alle istruzioni richieste.
D. Controllare se la temperatura cambia evidentemente vicino al sensore (ad esempio condizionatore d'aria, riscaldamento centralizzato, ecc.).
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Istruzioni per il sensore a infrarossi PD-PIR128/PD-PIR129
INFORMAZIONI SUL PRODOTTO
Questo sensore adotta un rilevatore ad alta sensibilità, tecnologia IC e SMD; utilizza l'energia infrarossa del corpo umano come fonte del segnale di controllo; quando si entra nel campo di rilevamento, si può avviare immediatamente il carico controllato; può identificare automaticamente il giorno e la notte; e racchiude in sé automatismo, comodità, sicurezza, risparmio energetico e praticità.
SPECIFICHE
|
Alimentazione: 100-130 V/CA 220-240 V/CA Frequenza di alimentazione: 50/60 Hz Carico nominale: 800 W max. tungsteno (100-130 V/AC) Fluorescente massimo 150 W (100-130 V/CA) Tungsteno massimo 1200 W (220-240 V/AC) Fluorescente massimo 300 W (220-240 V/AC) Controllo della luce: <3LUX~luce diurna (regolabile) |
Impostazione dell'ora: Min: 10 secondi Max: 7 minuti ± 1 minuto (regolabile) Angolo di rilevamento: 180° Campo di rilevamento: 12 m massimo (<24 ° C) Temperatura di lavoro: -10°C~+40°C Velocità di movimento di rilevamento: 0,6~1,5 m/s Umidità di lavoro: <93%RH Altezza di installazione: 0,5 m~3,5 m Potenza in standby: 0,45 W (statico 0,1 W) |
INFORMAZIONI SUL SENSORE
FUNZIONE
Campo di rilevamento: il raggio di rilevamento può essere regolato in base ai desideri del consumatore, ma l'orientamento in movimento nel campo ha un'ottima relazione con la sensibilità;
Può identificare automaticamente il giorno e la notte: il controllo della luce di lavoro può essere regolato, quando lo accendi alla luce del giorno, può funzionare tutto il giorno e la notte. Se lo giri di notte, può funzionare solo in circostanze inferiori a 10LUX.
L'impostazione dell'ora viene aggiunta continuamente: quando riceve il secondo segnale di induzione dopo la prima induzione, ricalcolerà il tempo dalla seconda induzione.
L'impostazione dell'orario è regolabile: l'impostazione dell'orario di lavoro può essere regolata in base al desiderio del cliente, il tempo minimo è 10 secondi, il massimo è 7 minuti ± 1 minuto;
Indicazione del senso.
|
INSTALLAZIONE 1.Spegnere l'alimentazione prima dell'installazione; 2. Allentare la vite che fissa il coperchio inferiore, tirare il foro del cablaggio, inserire il cavo di alimentazione e di carico attraverso il coperchio inferiore; 3.Fissare il coperchio inferiore con la vite di dilatabilità nella posizione selezionata; 4.Collegare il cavo di alimentazione e di carico nella colonna di collegamento nel sensore secondo lo schema di indicazione; 5.Abbottonare il sensore sul coperchio inferiore e serrare la vite, quindi è possibile elettrificarlo e testarlo.
SCHEMA COLLEGAMENTO-FILARE |
 |
Lascia che sia un elettricista o una persona esperta a installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell'installazione;
Non ci sono oggetti che ostacolano o agitano il rilevamento davanti alla finestra di rilevamento;
Evitare l'installazione in luoghi in cui la temperatura dell'aria varia ovviamente, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.;
Se riscontri intoppi dopo l'installazione, per la tua sicurezza non aprire la custodia personalmente.
|

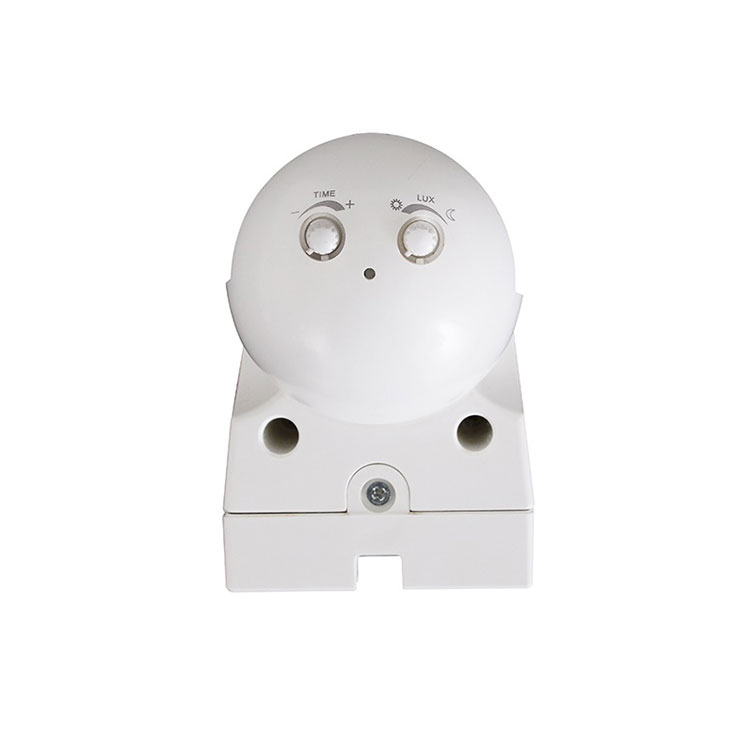

TEST 1.Ruotare la manopola LUX in senso antiorario fino alla fine (sole); ruotare la manopola TIME fino alla fine (-) in senso antiorario. 2. Accendere l'alimentazione, dopo 60 secondi entra nello stato di funzionamento stabile; 3,5-10 secondi dopo che il carico smette di funzionare, rilevarlo una volta, il carico dovrebbe funzionare e il LED di rilevamento si accende, dopo 10 secondi il carico smette di funzionare. 4. Di giorno, se si gira la manopola LUX in senso orario fino all'estremità (luna), rilevandola, il sensore non funzionerà. Con la copertura opaca la finestra di rilevamento della luce, percepiscila e il sensore funzionerà; 5.Se quanto sopra è normale, è possibile regolare le manopole LUX e TIME in base alle proprie necessità e quindi utilizzarle; Nota: rilevarlo nuovamente almeno 1~2 secondi dopo che il carico smette di funzionare, il carico funzionerà di nuovo. |
 |
① Il carico non funziona
UN. Controllare se il collegamento dell'alimentazione e del carico è corretto.
B. Controlla se il carico è buono.
C. Controlla se la luce di lavoro impostata corrisponde al controllo della luce.
② La sensibilità è scarsa
UN. Controllare se davanti alla finestra di rilevamento sono presenti ostacoli che impediscono la ricezione dei segnali.
B. Controlla se la temperatura ambiente è troppo alta; (più alta è la temperatura ambiente, minore è la sensibilità di rilevamento del sensore, quando è fuori fabbrica, la specifica è il valore quando la temperatura ambiente è 24°C)
C. Controllare se la sorgente del segnale di induzione si trova nel campo di rilevamento.
D. Controllare se l'altezza di installazione rientra nell'intervallo delle istruzioni.
e. Controllare se l'orientamento in movimento è corretto.
③ Il sensore non può spegnere automaticamente il carico
UN. Controllare se è presente un segnale di induzione continuo come un oggetto riscaldante in movimento (mobile, ecc.) e una corrente d'aria calda nel campo di rilevamento.
B. Controlla se l'impostazione dell'ora è impostata al massimo.
C. Controllare se la potenza corrisponde alle istruzioni richieste.
D. Controllare se la temperatura cambia evidentemente vicino al sensore (ad esempio condizionatore d'aria, riscaldamento centralizzato, ecc.).
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.Tag caldi: Sensore di movimento PIR, Cina, produttori, fornitori, fabbrica, commercio all'ingrosso, personalizzato
