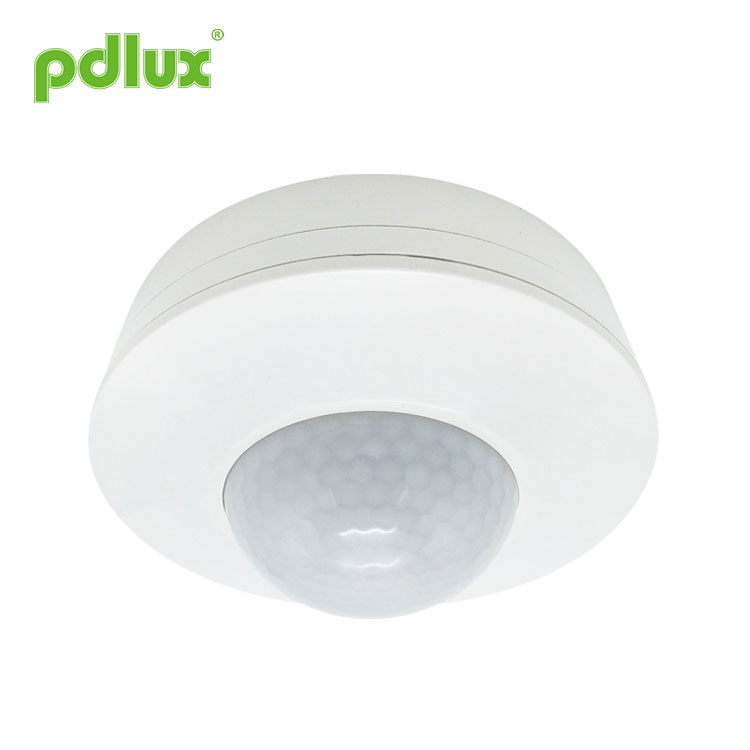

Interruttore del sensore di movimento PIR per luce LED
In qualità di interruttore professionale del sensore di movimento PIR per la produzione di luci a LED, puoi essere certo di acquistare un interruttore del sensore di movimento PIR per luci a LED dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.
Modello:PD-PIR153
Invia richiesta
Istruzioni per il sensore a infrarossi PD-PIR153
Riepilogo
L'interruttore del sensore di movimento PIR per la luce a LED è un interruttore del sensore PIR, utilizza l'energia a infrarossi umana come sorgente del segnale di controllo e determina se la luce deve funzionare o meno e controlla l'accensione e lo spegnimento automatici. Quando si entra nel rilevamento archiviato e fa funzionare il sensore, la luce si accende; quando si esce dal campo di rilevamento e si raggiunge il tempo di impostazione, la luce si spegne. Può rilevare automaticamente l'illuminazione ambientale e impostare e regolare il valore in base alle necessità. Ad esempio, la luce si accenderà e funzionerà quando l'illuminazione della luce ambientale è inferiore al valore impostato. una volta superato il valore impostato, la luce smetterà di funzionare. La luce rimarrà accesa fino al ritardo in cui viene attivato il sensore. Una volta rilevato il segnale costante, l'ora verrà sovrapposta e la luce sarà costantemente accesa. Può essere installato in interni, corridoi ed edifici pubblici.
Specifiche
|
Alimentazione: 220-240 V CA Frequenza di alimentazione: 50 Hz Carico nominale: 2000 W max.tungsteno Fluorescente e LED max. 500 W Impostazione dell'ora: impulso, 10 secondi ~ 20 minuti (regolare manualmente/tramite telecomando a infrarossi) Campo di rilevamento: 2-8 mMax. (raggi.)(installazione a soffitto) (regolare manualmente/tramite telecomando a infrarossi) Angolo di rilevamento: 360o (installazione a soffitto) |
Controllo della luce: <10LUX~2000LUX (regolare manualmente/tramite telecomando a infrarossi) Altezza di installazione: 2~4 m Grado di protezione: IP55 Consumo energetico: funzionamento 0,5 W Velocità di movimento rilevata: 0,6~1,5 m/s Temperatura di lavoro: -10°C~+40°C Umidità di lavoro: <93%RH |
Funzione
Può identificare giorno e notte: il controllo della luce può essere regolato liberamente quando funziona. Può funzionare sia di giorno che di notte quando è regolato sulla posizione “sole” (max); ma può funzionare solo con il controllo della luce inferiore a 10 lux quando è regolato sulla posizione “luna” (min). Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova.
Potenziometro controllo luce (LUX): ruotare la manopola in senso orario per aumentarne il valore; in senso antiorario la manopola per decrementarne il valore.
Ritardo del tempo di lavoro regolabile: la durata del tempo di ritardo può essere impostata autonomamente in base alle esigenze degli utenti, può essere impostata in 10 secondi (rotazione in senso antiorario dopo la richiamata) fino a 20 minuti (esattamente) intervallo di rotazione in senso orario, per rilevare il il segnale mobile prima della fine di questo tempo sarà sincronizzato, si consiglia di regolare l'intervallo di rilevamento o il test di camminata per scegliere il tempo più breve. Quando la manopola del tempo si regola sul più piccolo (∏), in modalità "impulso".
Il ritardo può essere aggiunto continuamente: quando riceve il secondo segnale di induzione dopo il primo, calcolerà ancora una volta il tempo sul resto del primo ritardo di base. (Imposta tempo)
La distanza di induzione dei prodotti è regolabile.
Prodotti con il telecomando.

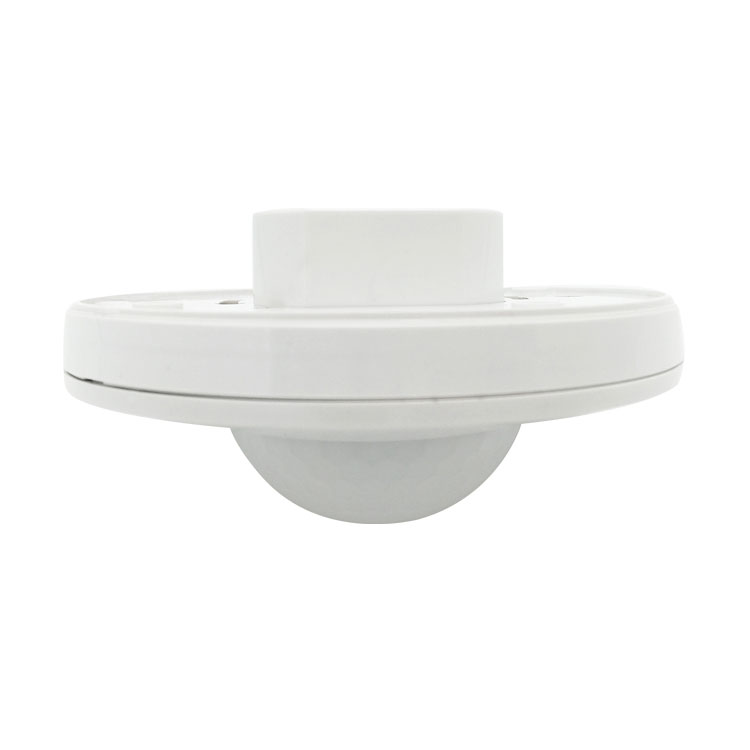

L'installazione del prodotto supporta l'installazione integrata e l'installazione normale con coperchio della base.
Informazioni sul sensore
| (1）Impostazione del controllo della luce | |
|
Quando la rotazione in senso antiorario è al termine, l'illuminamento di lavoro è di circa 10 LUX e l'illuminamento di lavoro è di circa 2000 LUX se ruotato in senso orario. Quando si esegue un test durante il giorno o si regola l'area di rilevamento, questa manopola deve essere ruotata completamente in senso antiorario. |
| (2) Impostazione dell'ora | |
|
La rotazione in senso orario aumenta, la rotazione in senso antiorario diminuisce. Quando si regola al massimo, il tempo di ritardo è di 20 minuti. Quando è regolato al minimo (∏), è una modalità salto flash. Nella modalità salto flash, se si desidera regolare la modalità di breve durata, regolare la manopola in senso orario una volta e l'indicatore LED lampeggia tre volte. Si consiglia di selezionare il tempo più breve quando si regola il campo di rilevamento o il test di camminata. Nota: dopo che la lampada si è spenta, attendere circa 3 secondi prima che possa rilevare nuovamente. La luce si accenderà solo quando viene rilevato un segnale dopo che è trascorso questo tempo. |
|
Uso corretto della regolazione del ritardo: viene utilizzata per regolare il tempo di ritardo dall'illuminazione del sensore allo spegnimento automatico della luce dopo il rilevamento del movimento del corpo umano. Gli utenti possono adattarsi in base alle reali esigenze. Poiché i prodotti di rilevamento a infrarossi hanno una funzione di rilevamento continuo, in breve, il sensore rileva in qualsiasi momento prima della fine del tempo di ritardo, il sistema riprogramma il tempo, finché le persone sono attive nel raggio di rilevamento, la luce non si spegne. Pertanto, si consiglia agli utenti di ridurre il più possibile il tempo di ritardo per ottenere un risparmio energetico.
|
|
| (1)Impostazione dell'intervallo di rilevamento (sensibilità) | |
|
Quando la manopola viene girata in senso orario, la distanza di rilevamento aumenta e la distanza di rilevamento diminuisce quando la manopola viene girata in senso antiorario. Una volta completata la rotazione in senso antiorario, la distanza di rilevamento è minima (un raggio di quasi 2 metri) e la distanza di rilevamento è massima se ruotata in senso orario (un raggio di quasi 8 metri). |
ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente! Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.
|
Schema di collegamento Installazione secondo lo schema elettrico fornito (a destra) Funzione lato R: attivazione manuale della funzione di induzione.
Istruzioni per l'installazione |
|
Nota
Dovrebbe essere installato da un elettricista o da un uomo esperto.
Evitare di installarlo sugli oggetti disordini.
Non dovrebbero esserci ostacoli o oggetti in movimento davanti alla finestra di rilevamento che incidono sul rilevamento.
Evitare di installarlo vicino a zone con alterazione della temperatura dell'aria come aria condizionata, riscaldamento centralizzato, ecc.
Considerando la tua sicurezza, non aprire il coperchio quando trovi il gancio dopo l'installazione.
Se c'è differenza tra il prodotto e le istruzioni, fare riferimento principalmente al prodotto.
Qualche problema e modo risolto
Il carico non funziona:
UN. Controllare che l'alimentazione e il collegamento del carico siano corretti.
B. Controlla se il carico è buono.
C. Controllare se la lampada da esposizione accelera la sua velocità dopo il rilevamento.
D. Controllare se la luce di lavoro corrisponde al controllo della luce.
La sensibilità è scarsa:
UN. Controllare se sono presenti ostacoli davanti alla finestra di rilevamento per effettuare la ricezione dei segnali.
B. Si prega di verificare se la temperatura ambiente è troppo alta.
C. Verificare se la sorgente del segnale si trova nei campi di rilevamento.
D. Si prega di verificare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni.
e. Si prega di verificare se l'orientamento in movimento è corretto.
Il sensore non può chiudere automaticamente il carico:
UN. Controllare se ci sono segnali continui nei campi di rilevamento.
B. Controlla se l'impostazione del tempo è impostata sul valore più lungo.
C. Controllare se la potenza corrisponde alle istruzioni.
D. Controllare se il cambiamento di temperatura si avvicina ovviamente al sensore, come l'aria condizionata o il riscaldamento centralizzato, ecc.
● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
