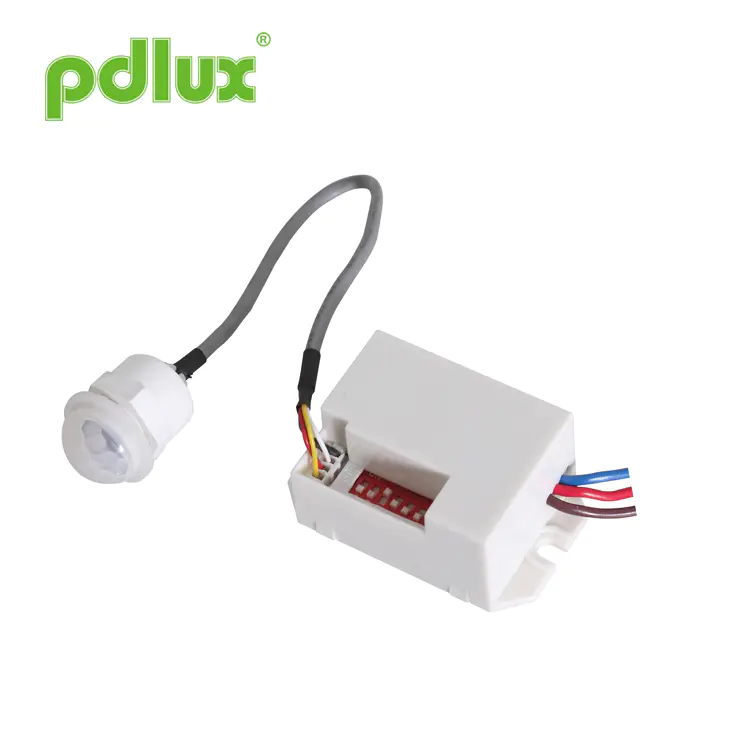

Sensore di movimento PIR Smart Detector 220-240V/100-130V AC



Specifiche

Fonte di energia	220-240VAC, 50/60Hz 100-130VAC, 50/60Hz	Impostazione del tempo	5S 、 30S 、 1 minuto 、 3 min 、 5 min 、 8 min (regolabile)
Carico nominale	800W MAX.Tungsten (220-240VAC) 200W max.fluorescent & LED (220-240VAC) 400W MAX.Tungsten (100-130VAC) 100W Max.fluorescent & LED (100-130VAC)	Controllo leggero	<10lux ~ 2000lux (regolabile)
Intervallo di rilevamento	8 m (22 ° C) (regolabile)	Angolo di rilevamento	100 °
Temperatura di lavoro	-10 ~+40 ° C.	Umidità funzionante	≤93%RH

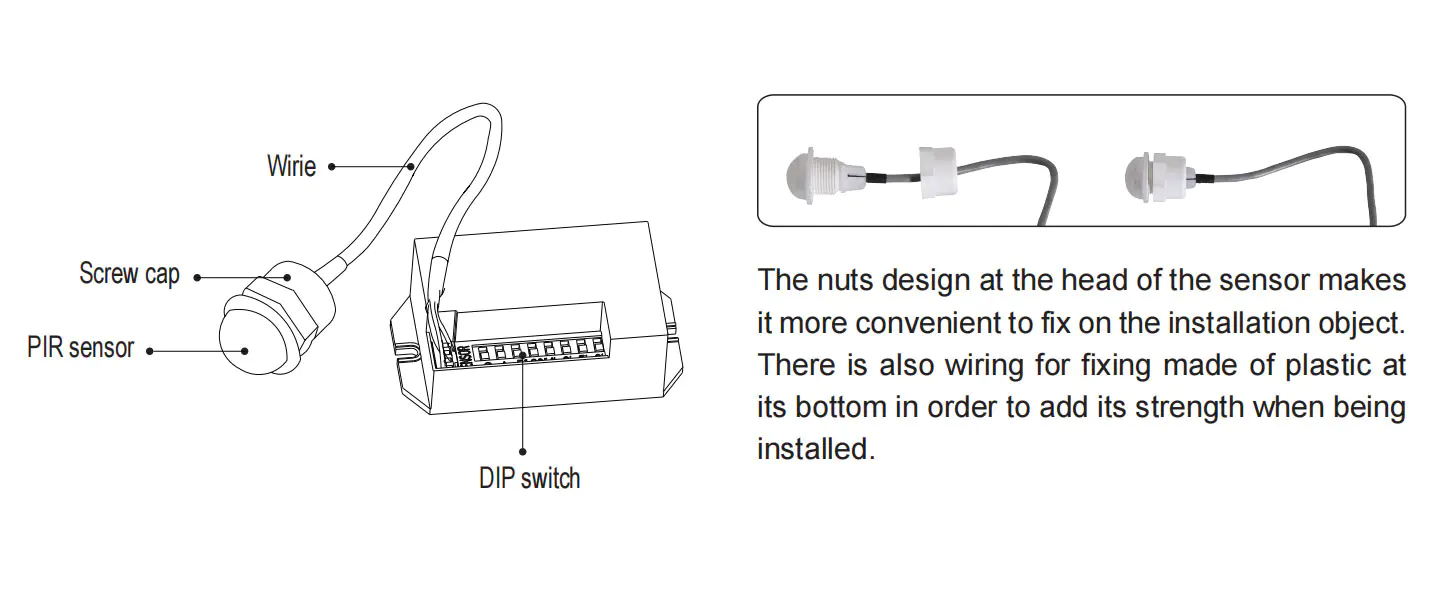

Nome di ogni parte

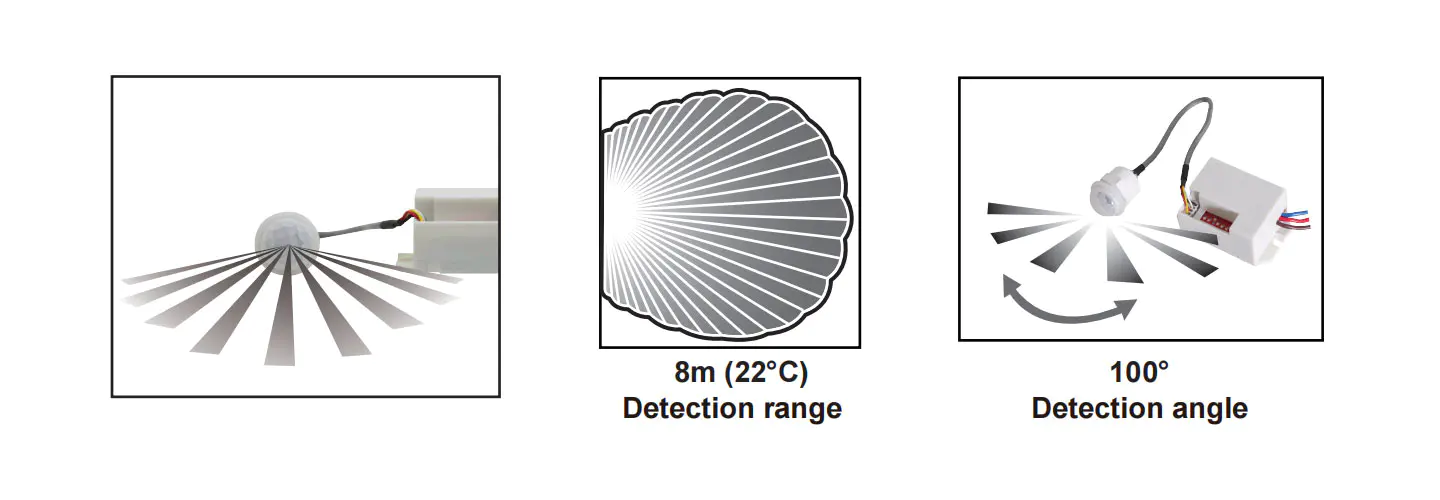

Informazioni sul sensore

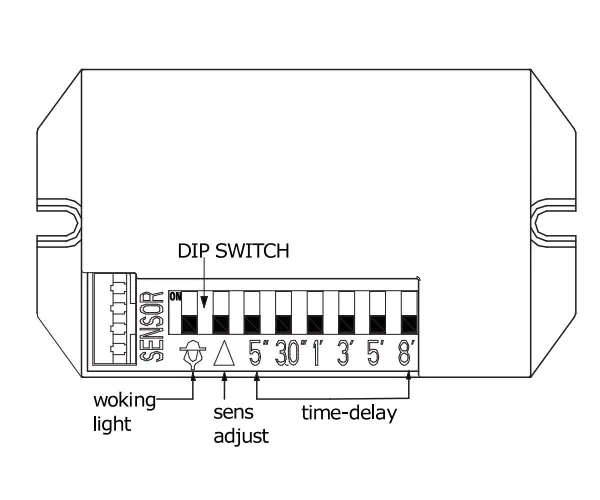

Funzione

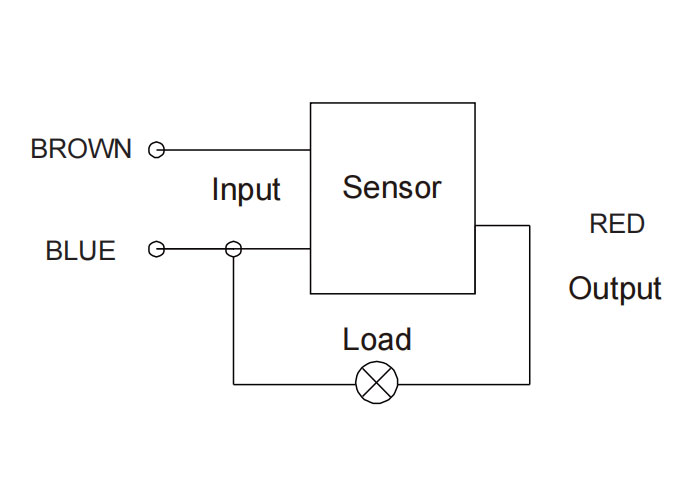

Diagramma di connessione-filo

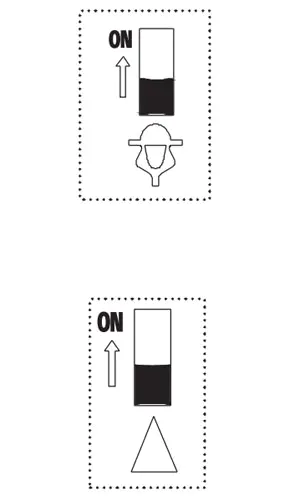

Impostazione dell'interruttore di immersione

Attenzione: quando si utilizza questo prodotto, regolare la sensibilità in una posizione appropriata necessaria, non regolare la sensibilità al massimo, per evitare che il prodotto non funziona normalmente causato da movimenti errati. Perché la sensibilità è troppo alta rilevare facilmente l'errore errata Mozione da foglie e tende che soffiano del vento, piccoli animali e movimento errato per interferenza di rete elettrica e apparecchiature elettriche. Tutti questi guidano il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, prova a ridurre la sensibilità in modo appropriato e quindi testarla.

Test

· Slidep dip da 5 ″ in posizione e l'altro è in posizione originale;
· Accendere l'alimentazione, dopo aver disattivato il carico, il sensore immette uno stato di lavoro stabile;
· Percepirlo una volta, il carico si accende e dopo 5s si spegne automaticamente;
· Se Slide dip () in posizione, testalo di giorno, avvertiscilo, il carico non sarà acceso, coprirà il resistore di sensibilizzazione con oggetto opaco, avvertiscilo ancora una volta, il carico sarà acceso e dopo 5s ruota fuori automatico.

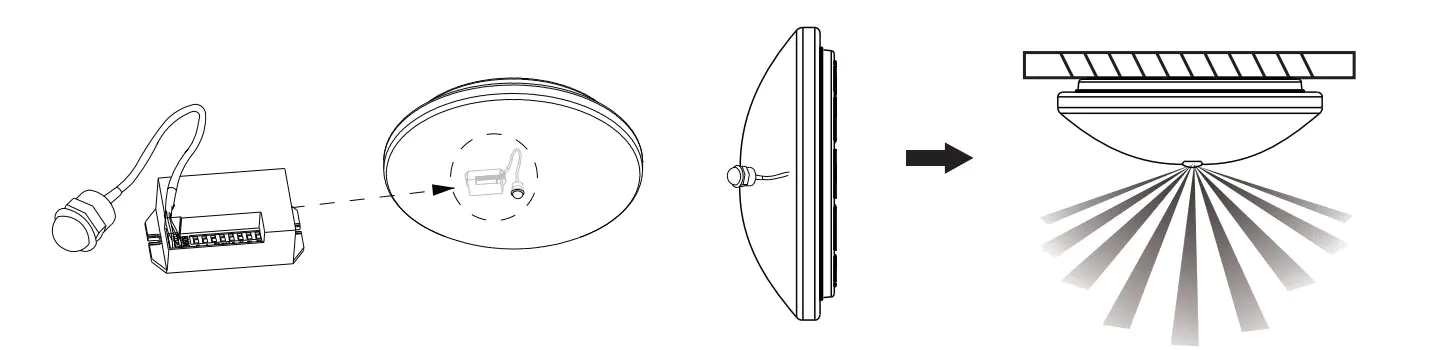

Per occasioni

Può essere installato in interno, corridoio e costruzione pubblica.
Installato all'interno del dispositivo con materiali non metallici.
Ad esempio, aggiungi il sensore, da un'illuminazione normale alla lampada del sensore automatico.

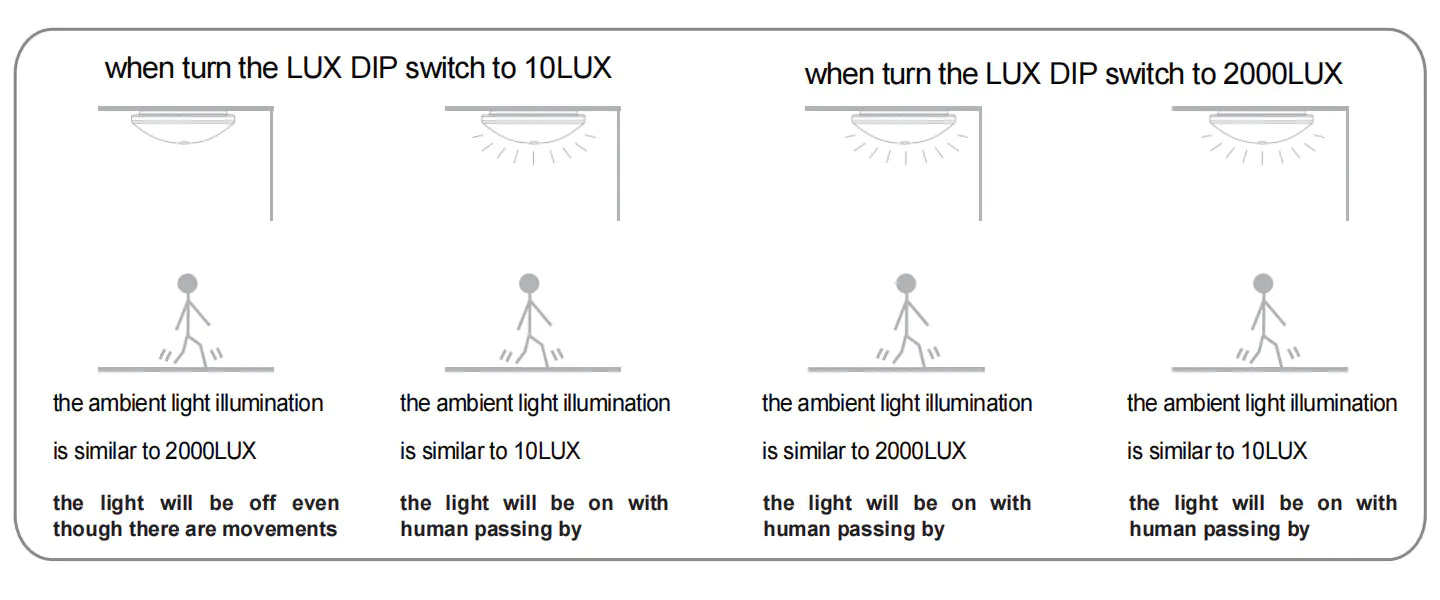

Principio operativo del controllo della luce

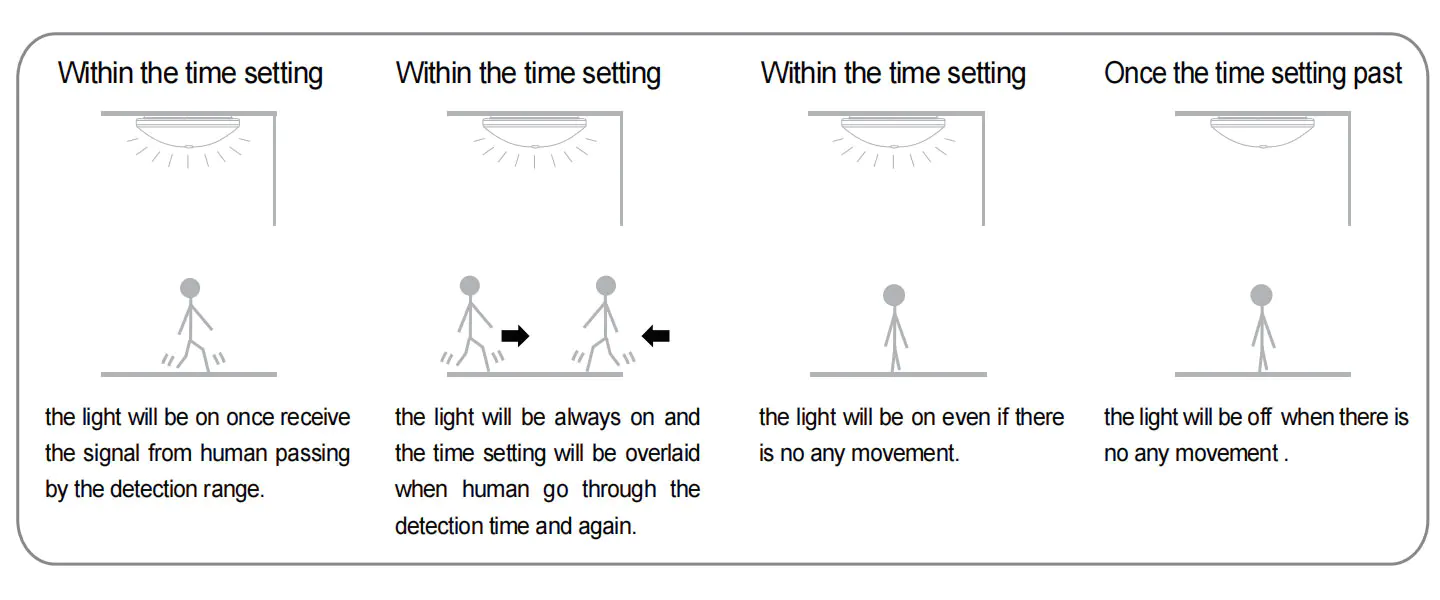

Principio operativo dell'impostazione del tempo

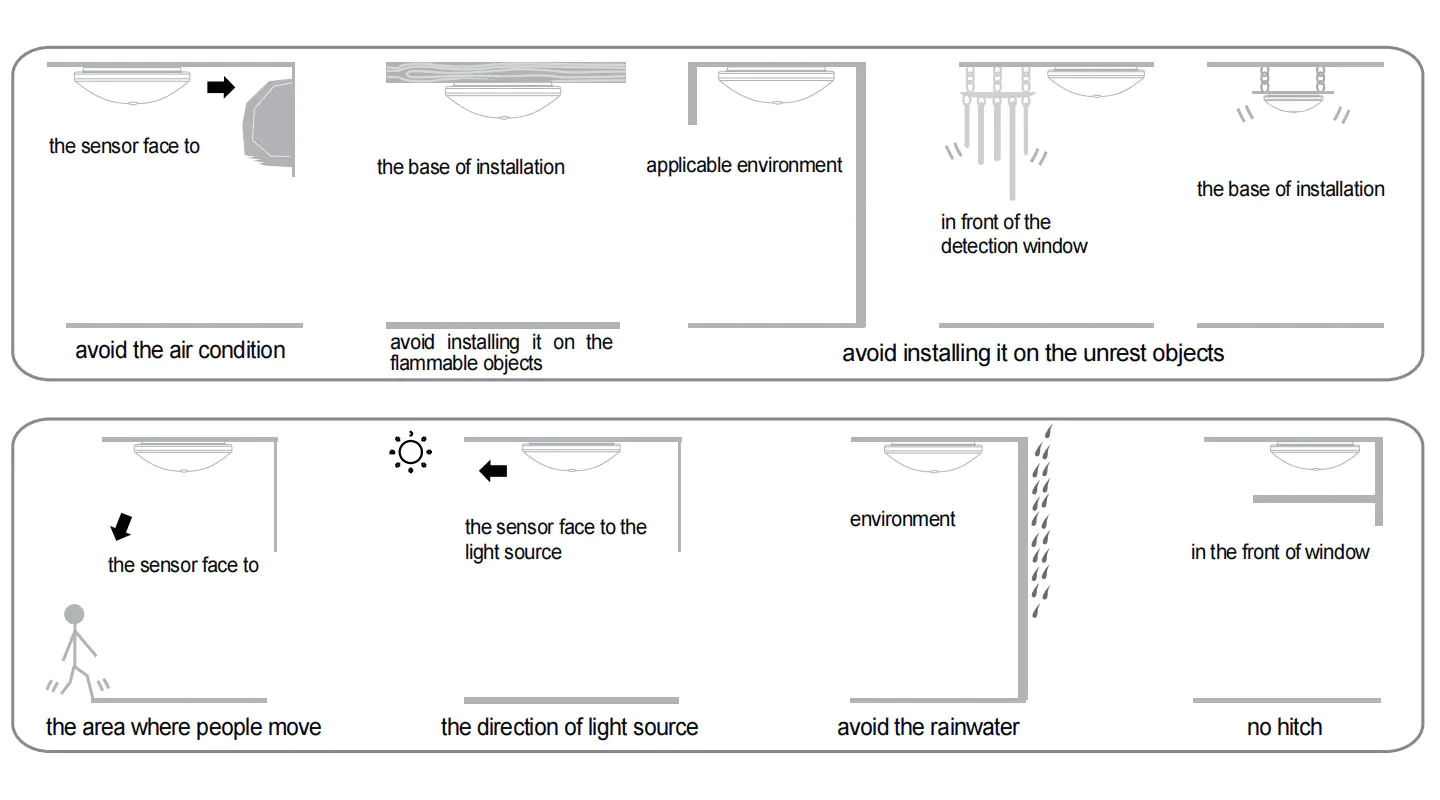

Prestare attenzione all'installazione

Attenzione

· Il personale di installazione dovrebbe essere elettricista o con esperienza di correlazione;
· Assicurati di non installare l'unità nel luogo in cui il sole splendore, corrente e variazione della temperatura ovviamente, ad esempio aria condizionata, aria calda;
· Non scegliere l'oggetto sway come base di installazione;
· Di fronte a Sense Range non dovrebbe esserci ostruzione o oggetto in movimento per influenzare il suo rilevamento.

Osservazione

1. Mantieni la faccia del sensore nell'area in cui gli umani di solito si muovono.
2. Mantieni la faccia del sensore alla posizione della luce ambientale per ottenere un'impostazione di illuminanza molto più esatta.
3. Se rilevare nuovamente il segnale entro l'impostazione del tempo, l'impostazione del tempo sarà oltre.

Qualche problema e risolto in modo

1. Il carico non funziona:
A: Si prega di verificare se il cablaggio della connessione di potenza e carico è corretta;
B: Si prega di verificare se il carico è buono;
C: Si prega di verificare se il set di luce di lavoro corrisponde al controllo della luce.
2.La sensibilità è scarsa:
A: Si prega di verificare se c'è ostacola davanti alla finestra di rilevamento per effettuare il segnale;
B: Si prega di verificare se la temperatura ambiente è troppo alta;
C: Si prega di verificare se la sorgente del segnale di induzione è nei campi di rilevamento;
D: Si prega di verificare se l'altezza di installazione corrisponde all'altezza mostrata nell'istruzione;
E: Si prega di verificare se l'orientamento in movimento è corretto.
3. Il sensore non può spegnere automaticamente il carico:
A: Si prega di verificare se esiste un segnale continuo nel campo di rilevamento;
B: Si prega di verificare se l'impostazione dell'ora è la più lunga;
C: Si prega di verificare se l'alimentazione corrisponde all'istruzione;
D: Si prega di verificare se la temperatura vicino al sensore cambia ovviamente, come le condizioni d'aria o il riscaldamento centrale ecc.

● Se utilizzato in diversi ambienti, non regolare la sensibilità al massimo.
Perché ciò potrebbe facilmente portare al malfunzionamento.
● Conferma con l'installazione prefessionale.
● Tagliare l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver tagliato l'energia a fini di sicurezza.
● Funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno alcune probabilità di diventare inefficaci, il che causerà alcuni problemi. Quando la progettazione, abbiamo prestato attenzione ai progetti ridondanti e alla quota di sicurezza adottata per evitare eventuali problemi.
Questa istruzione, senza il nostro permesso, non dovrebbe essere copiata per altri scopi.
