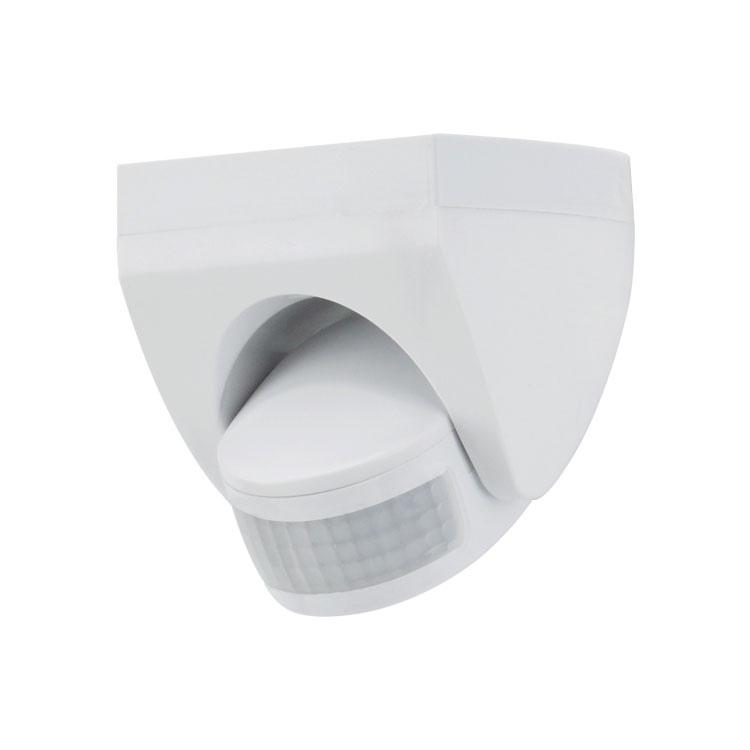

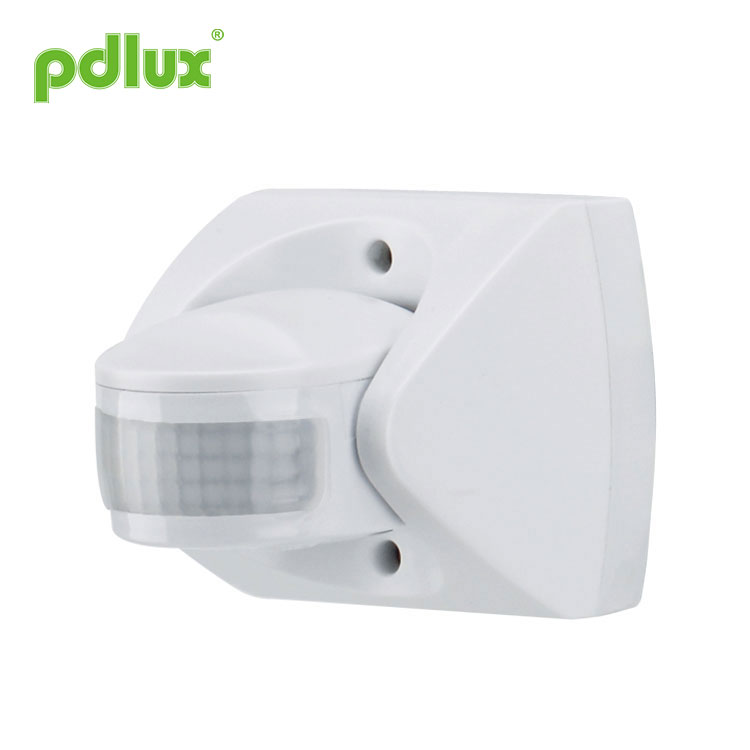

Rilevatore di sensori di movimento PIR

Benvenuti ad acquistare da noi il rilevatore di sensori di movimento PIR. Ad ogni richiesta dei clienti viene data risposta entro 24 ore.

Modello:PD-PIR156

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR156

IP65

Riepilogo
Questo rilevatore di sensori di movimento PIR è un prodotto avanzato con sensore piroelettrico intelligente a infrarossi a controllo digitale. Utilizza l'MCU per calcolare con precisione le informazioni di commutazione e controlla accuratamente il relè da accendere nel punto zero dell'onda sinusoidale, in modo che ogni carico sia acceso. Nel punto zero dell'onda sinusoidale, si evita il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto l'impatto dell'alta tensione sotto il carico. A causa della diversificazione dei carichi elettrici attuali, in particolare le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si rompa in pochi giorni o più volte. Ecco perché il sensore convenzionale in commercio ha vita breve
e una piccola corrente di carico.

Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia maggiore rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto aumentano notevolmente. Questo prodotto equivale a scegliere la tranquillità e scegliere la sicurezza.

Questo prodotto ha una versione con alimentatore switching e una versione step-down con condensatore. La versione con alimentatore switching ha una tensione di funzionamento fino a 100 V-277 V e un consumo energetico in standby di <0,5 W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti considerarlo quando scegli un prodotto.

Specifiche

Alimentazione: 220-240 V CA, 50 Hz/60 Hz
100-130 V CA, 50 Hz/60 Hz
Tutti i carichi: 1200 W (220-240 V CA)
800 W（100-130 V CA）
Impostazione dell'ora: 12 secondi-12 minuti (regolabile)
Controllo della luce: <10LUX-2000LUX (regolabile)

Campo di rilevamento (22°C): 10 mMax.
Angolo di rilevamento: 180º
Altezza di installazione: 1,8-2,5 m
Temperatura di esercizio: -10°C-+40°C
Umidità di lavoro: <93%RH
Velocità di movimento rilevata: 0,6-1,5 m/s

Funzione
Regolazione LUX:
LUX si riferisce all'illuminamento dell'ambiente. La regolazione della manopola di regolazione LUX consente di scegliere con quale illuminamento si desidera che il sensore entri nell'induzione. Scegli l'abitudine che fa per te.
Alcune delle scelte della soluzione 20LUX sono da illuminare. Alcuni scelgono l'illuminazione ambientale 50LUX come illuminazione induttiva, mentre altri scelgono di essere un'illuminazione induttiva in qualsiasi momento, purché la manopola di regolazione LUX sia regolata al massimo.

Regolazione dell'ora:
La manopola di regolazione del tempo viene utilizzata per regolare il tempo dopo che il sensore rileva la luce e l'utente può ragionevolmente selezionare il tempo di ritardo dopo l'induzione.

Informazioni sul sensore

	(1)Impostazione del controllo della luce Può essere definito nell'intervallo <10~2000 LUX. Ruotando la manopola completamente in senso orario sono circa 10 lux, completamente in senso antiorario sono circa 2000 lux. Quando si regola la zona di rilevamento ed si esegue il test di copertura alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.
	(2) Impostazione dell'ora Può essere definito da 12 secondi (ruotare completamente in senso antiorario) a 12 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il campo di rilevamento e per eseguire il test di copertura.

NOTA:Quando la luce si spegne automaticamente, ci vorrà 1 secondo prima che il sensore sia pronto a rilevare un altro movimento, ovvero solo il segnale rilevato 1 secondo dopo può accendere automaticamente la luce.
Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima che scada il tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.

Schema di collegamento-filo
I. Collegare la linea secondo la figura a destra.
N – blu
L – marrone
L’ – rosso (proveniente dal sensore a infrarossi)
collega il blu e il marrone con l'alimentazione
collegare blu e rosso con il carico.

Installazione
1、Spegnere l'alimentazione;
2、Svitare il chiodo sul fondo. Aprire il foro del filo. Il cavo di alimentazione e quello di carico sono forati nella parte inferiore;
3、Il fondo è fissato nella posizione selezionata con la vite gonfiata;
4、Collegare l'alimentazione e il carico con la colonna del cavo di collegamento secondo lo schema di schizzo;
5、Il sensore è fissato sul fondo, avvitare il chiodo e collegare l'alimentazione. Quindi puoi testarlo.

Test
1. Dopo l'installazione, ruotare la manopola di controllo della luce (1) in senso antiorario fino al valore massimo. ruotare in senso antiorario la manopola del tempo (2) fino alla fine prima di accendere l'alimentazione.
2. Dopo aver collegato l'alimentazione, il carico inizierà a funzionare, spesso 30 secondi dopo la normale modalità di induzione.
3. Una volta rilevato, il carico funziona e l'indicatore si accende e smette di funzionare 12 secondi dopo quando non viene rilevato alcun segnale continuo. E se il segnale viene rilevato 3 secondi dopo, il carico dovrebbe iniziare a funzionare e l'indicatore dovrebbe accendersi e smettere di funzionare 12 secondi dopo quando non viene rilevato alcun segnale continuo.
4. Ruotare la manopola LUX in senso antiorario al minimo. Se viene testato in circostanze superiori a 10LUX, il carico non dovrebbe funzionare dopo che il carico a induzione smette di funzionare; ma se si copre la finestra di rilevamento con oggetti opachi (asciugamano, ecc.), il carico funziona. In assenza di segnali di induzione, il carico dovrebbe smettere di funzionare entro 12 secondi.

Appunti

Un elettricista o un essere umano esperto può installarlo.
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione.
Davanti alla finestra di rilevamento non dovrebbero esserci oggetti che ostacolino o disordini possano influenzare il rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.

Osservazione
1. Mantenere il sensore rivolto verso l'area in cui solitamente si muovono le persone.
2. Mantenere il sensore rivolto verso la posizione della luce ambientale per ottenere un'impostazione dell'illuminamento molto più precisa.
3. Se si rileva nuovamente il segnale entro il tempo di ritardo, il ritardo verrà superato.
4. Manopola LUX: la luminanza delle condizioni di lavoro. Quando la manopola cambia "+", significa che può rilevare tutto il giorno, quando la manopola cambia "-", funzionerà solo al di sotto della luminanza <10 LUX.
5. Manopola TIME: è un periodo in cui la luce si accende lentamente fino a quando non viene più segnalato alcun segnale, fino all'esaurimento del funzionamento.

Qualche problema e modo risolto
Il carico non funziona:
a: Controllare l'alimentazione e il carico.
b: Se il carico è buono.
c: Controllare se la luce di lavoro corrisponde alla luce ambientale.

La sensibilità è scarsa:
a: Controllare se davanti alla finestra di rilevamento ci sono ostacoli che impediscono la ricezione dei segnali.
b: Controllare se la temperatura ambiente è troppo alta.
c: Controllare se la sorgente del segnale si trova nei campi di rilevamento.
d: Se l'orientamento in movimento è giusto.

Il sensore non può chiudere automaticamente il carico:
a: Se c'è un segnale continuo nei campi di rilevamento.
b: Se il ritardo è impostato sul valore più lungo.
c: Se la potenza corrisponde alle istruzioni.
d: Se la temperatura dell'aria cambia vicino al sensore, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Questo manuale riguarda la programmazione del contenuto attuale di questo prodotto, ci sono eventuali cambiamenti e modifiche al produttore senza preavviso!
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
