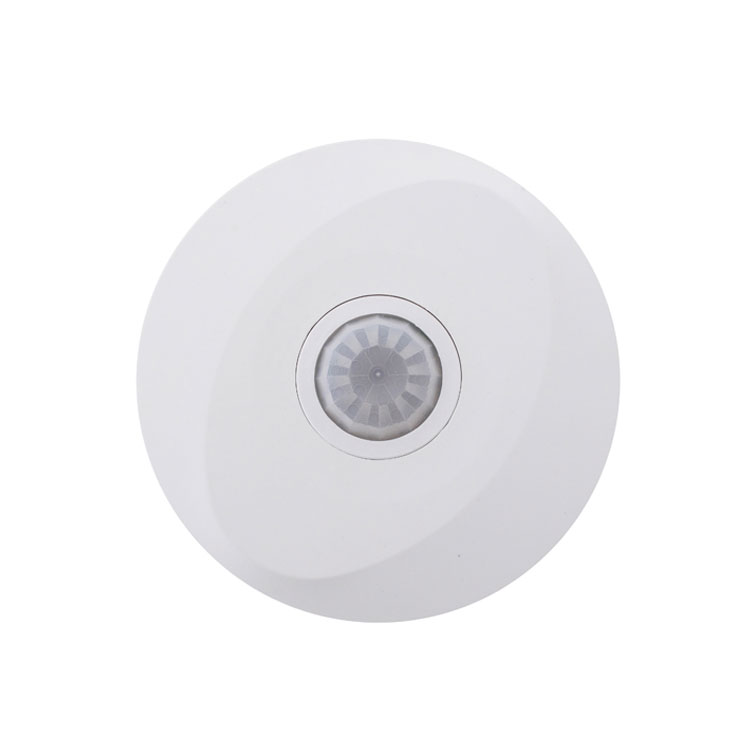

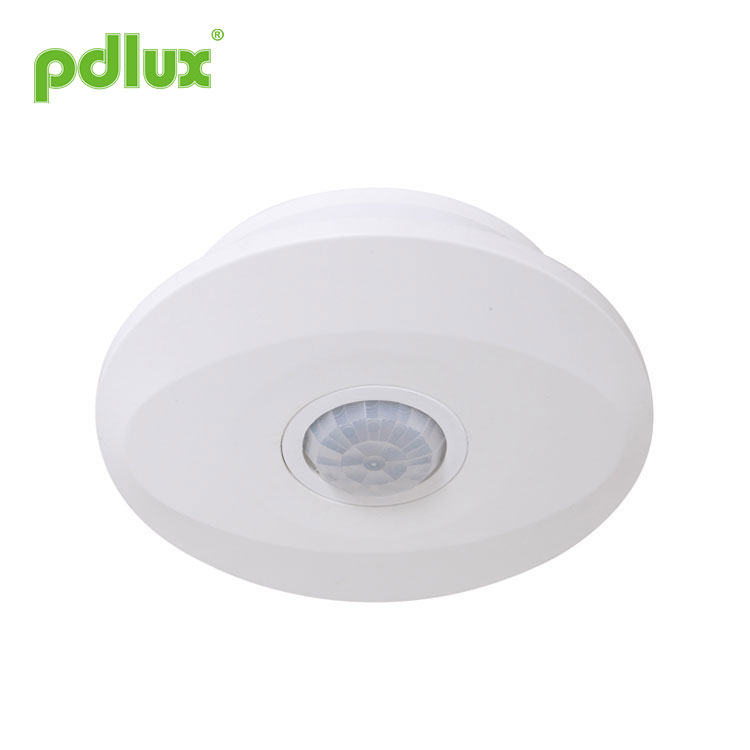

Modello:PD-PIR130

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR130

Riepilogo
Il sensore di presenza di movimento PIR è un interruttore del sensore PIR, utilizza l'energia a infrarossi umana come sorgente del segnale di controllo e determina la luce necessaria per funzionare o meno e controlla l'accensione e lo spegnimento automatico della luce. Quando si entra nel campo di rilevamento e si attiva il sensore funziona, la luce si accende; quando è accesoSe si esce dal campo di rilevamento e viene raggiunto il tempo di impostazione, la luce si spegne. Può rilevare automaticamente l'illuminazione ambientale e impostare e regolare il valore in base alle necessità. Ad esempio, la luce si accenderà e funzionerà quando l'illuminazione della luce ambientale è inferiore al valore impostato. una volta superato il valore impostato, la luce smetterà di funzionare. La luce rimarrà accesa fino al ritardo in cui viene attivato il sensore. Una volta rilevato il segnale costante, l'ora verrà sovrapposta e la luce sarà costantemente accesa. Può essere installato in interni, corridoi ed edifici pubblici.

Specifiche
Alimentazione: 220-240 V CA
Frequenza di alimentazione: 50 Hz
Carico nominale: 800 W max.tungsteno
100 W max. fluorescente
Impostazione dell'ora: (8±3)S-(7±2)Min (regolabile)
Controllo della luce: <10LUX~2000LUX (regolabile)

Campo di rilevamento: 1-4 m Max (raggi) (regolabile)
Angolo di rilevamento: 360°
Altezza di installazione: 2,5 m~3,5 m
Temperatura di lavoro: -10~+40°C
Velocità di movimento di rilevamento: 0,6~1,5 m/s
Umidità di lavoro: <93%RH

Informazioni sul sensore

Funzione
Campo di rilevamento: il campo di rilevamento è composto da campo di servizio su e giù, sinistro e destro, può essere selezionato in base al desiderio del consumatore. Ma l'orientamento in movimento ha un grande rapporto con la sensibilità.

Può identificare giorno e notte: il controllo della luce può essere regolato liberamente quando funziona. Può funzionare sia di giorno che di notte quando è regolato sulla posizione “sole” (max); ma può funzionare solo con il controllo della luce inferiore a 10 lux quando è regolato sulla posizione “luna” (min). Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova.

Il ritardo può essere aggiunto continuamente: quando riceve il secondo segnale di induzione dopo il primo, calcolerà ancora una volta il tempo sul resto del primo ritardo di base. (Imposta tempo)

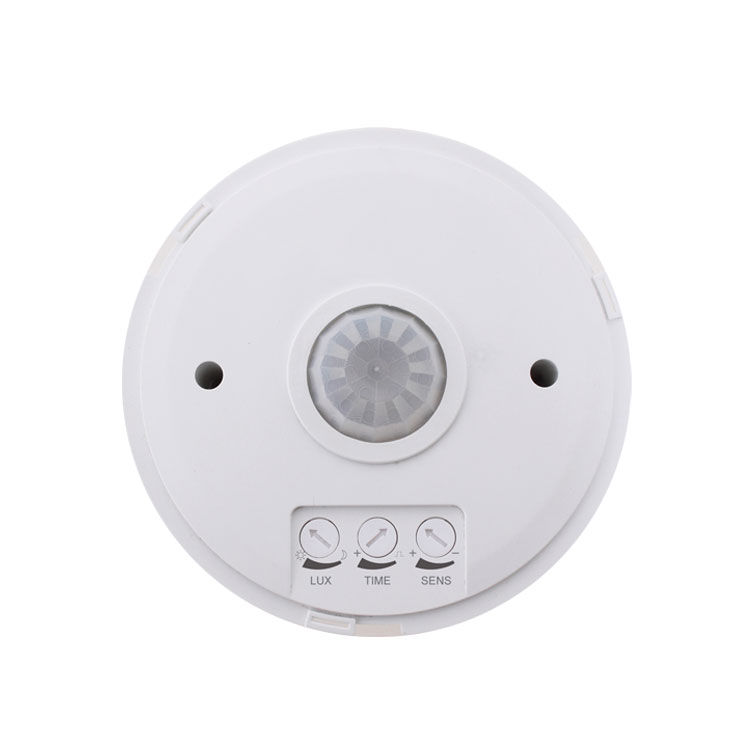

Potenziometro controllo luce (LUX): ruotare la manopola in senso orario per aumentarne il valore; in senso antiorario la manopola per decrementarne il valore.

Potenziometro del tempo (TIME): ruotando in senso orario la manopola per aumentarne il valore, il tempo di ritardo massimo è (7±2) minuti; ruotare la manopola in senso antiorario per diminuirne il valore, il tempo di ritardo minimo è (8±3) secondi.

Potenziometro sensibilità (SENS): ruotando la manopola in senso orario si aumenta il suo valore, la distanza massima è 4m; ruotare in senso antiorario la manopola per decrementarne il valore, la distanza minima è 1m.

Procedura di installazione
• Spegnere l'alimentazione.
• Inserire la vite ad espansione in plastica nel foro praticato e fissare la base del prodotto nel punto selezionato con le viti. (come fig.2)
• Collegare l'alimentazione alla colonna dei cavi di collegamento del sensore secondo lo schema dei cavi di collegamento.
• Fissare il sensore sulla base con le viti (come fig.3)
• Metti il coperchio superiore sul sensore, giralo in senso orario e sentirai "bong" e accenderai l'alimentazione per testare.
• L'installazione è ok.

Test
1. Ruotare il potenziometro di controllo della luce in senso orario sul valore massimo, il potenziometro del ritardo temporale in senso antiorario sul valore minimo, il potenziometro della sensibilità in senso orario sul valore massimo.
Primo passo:Avviare il test del soffitto del sensore in un ambiente superiore a 1000 LUX (diurno). Le persone camminano orizzontalmente nell'area di 4 metri, quindi il sensore inizierà a caricare e funzionare quando avrà rilevato il segnale. E poi le persone smettono di muoversi, il carico smetterà di funzionare in 8±3S.
Secondo passo:Ripetere il primo passaggio in ambienti con meno di 10 LUX (notte). Il sensore inizia a rilevare.

2. Ruotare il potenziometro di controllo della luce in senso antiorario sul valore minimo (modalità notturna), il potenziometro del ritardo in senso orario sul valore massimo, il potenziometro della sensibilità in senso antiorario sul valore minimo.
Primo passo:Avviare il test del soffitto del sensore in un ambiente superiore a 1000 LUX (diurno). Le persone camminano orizzontalmente nell'area di 1 metro, quindi il sensore non rileverà. E poi le persone smettono di muoversi, il carico smetterà di funzionare in 8±3S.
Secondo passo:Avviare il test del soffitto del sensore in un ambiente con meno di 10 LUX (notte). Le persone camminano orizzontalmente nell'area di 1 metro, quindi il sensore inizierà a caricare e funzionare quando avrà rilevato il segnale. Se le persone smettono di muoversi, il carico smetterà di funzionare entro 7±2 minuti.

Avviso:quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato causato dal movimento di foglie e tende, piccoli animali o dall'interferenza della rete elettrica e apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore.
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Prestare attenzione all'installazione

Appunti
Un elettricista o un essere umano esperto può installarlo.
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione.
Davanti alla finestra di rilevamento non dovrebbero esserci oggetti che ostacolino o disordini possano influenzare il rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.

Osservazione
1. Mantenere il sensore rivolto verso l'area in cui solitamente si muovono le persone.
2. Mantenere il sensore rivolto verso la posizione della luce ambientale per ottenere un'impostazione dell'illuminamento molto più precisa.
3. Se si rileva nuovamente il segnale entro il tempo di ritardo, il ritardo verrà superato.
4. Manopola LUX: la luminanza delle condizioni di lavoro. Quando la manopola cambia☼, significa che può rilevare tutto il giorno, quando la manopola cambia, funzionerà solo al di sotto della luminanza <10 LUX.
5. Manopola TIME: è un periodo in cui la luce si accende lentamente fino a quando non viene più segnalato alcun segnale, fino all'esaurimento del funzionamento.

Qualche problema e modo risolto
Il carico non funziona:
a: Controllare l'alimentazione e il carico.
b: Se il carico è buono.
c: Controllare se la luce di lavoro corrisponde alla luce ambientale.

La sensibilità è scarsa:
a: Controllare se davanti alla finestra di rilevamento ci sono ostacoli che impediscono la ricezione dei segnali.
b: Controllare se la temperatura ambiente è troppo alta.
c: Controllare se la sorgente del segnale si trova nei campi di rilevamento.
d: Se l'orientamento in movimento è giusto.

Il sensore non può chiudere automaticamente il carico:
a: Se c'è un segnale continuo nei campi di rilevamento.
b: Se il ritardo è impostato sul valore più lungo.
c: Se la potenza corrisponde alle istruzioni.
d: Se la temperatura dell'aria cambia vicino al sensore, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc.

● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
