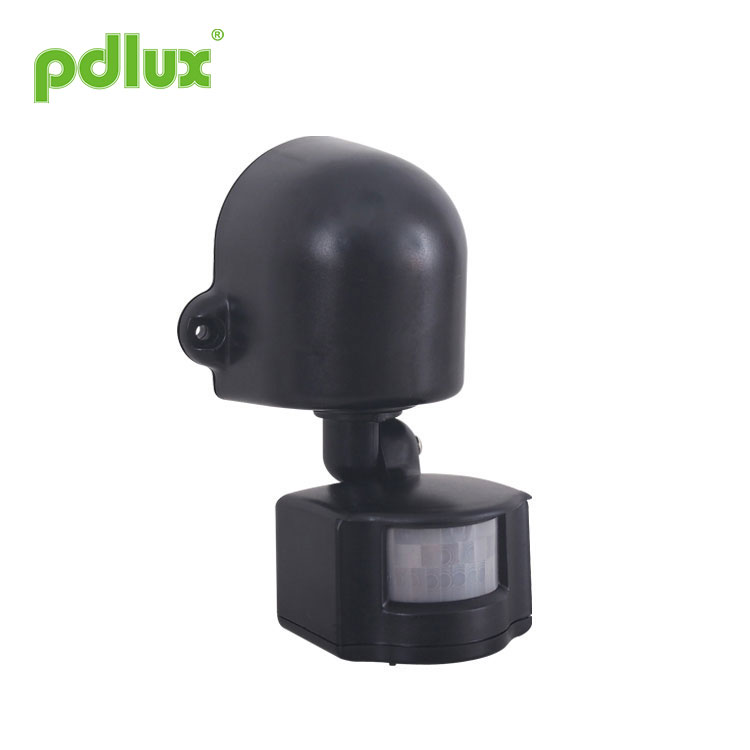

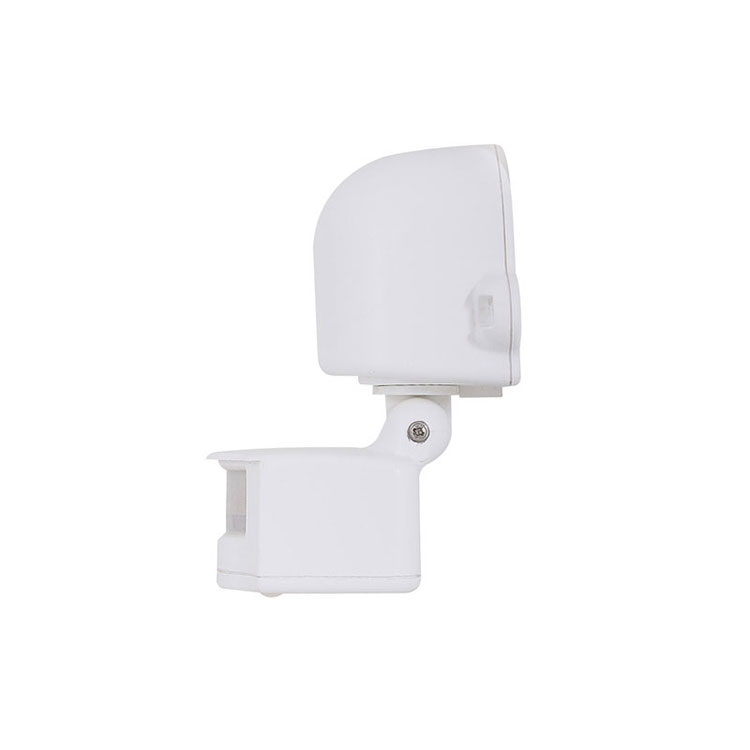

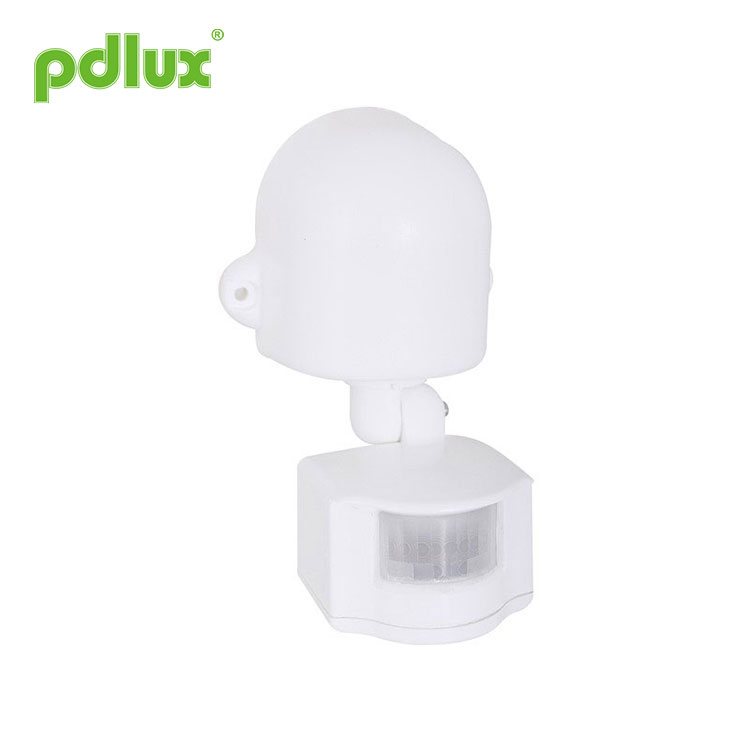

Interruttore del sensore di movimento a infrarossi PIR

Come produttori professionali, vorremmo fornirvi un interruttore per sensore di movimento a infrarossi PIR. E ti offriremo il miglior servizio post-vendita e consegne puntuali.

Modello:PD-PIR137

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR137

Riepilogo
L'interruttore del sensore di movimento a infrarossi PIR è un interruttore automatico a risparmio energetico, che può accendere la lampada quando qualcuno entra e spegne dopo che se ne va. può identificare automaticamente il giorno e la notte. Adotta un rilevatore altamente stabile, tecnologia IC e SMD, le prestazioni sono stabili e affidabili. Quando qualcuno entra nel raggio di rilevamento, il sensore a infrarossi attiverà il lavoro del carico, dopo aver lasciato il raggio, il carico si spegnerà.

Specifiche

Alimentazione: 220-240 V/CA
100-130 V/CA
Frequenza di alimentazione: 50/60 Hz
Carico nominale: 1200 W max. tungsteno (220-240 V/AC)
Fluorescente max. 300 W (220-240 V/AC)
Tungsteno massimo 800 W (100-130 V/CA)
Fluorescente massimo 150 W (100-130 V/CA)

Angolo di rilevamento: 120º
Campo di rilevamento: 12 m (max) (22 ℃) (regolabile)
Impostazione dell'ora: 5 secondi~10±2 minuti (regolabile)
Controllo della luce: <5LUX~luce diurna (regolabile)
Temperatura di lavoro: -10℃-+40℃
Umidità di lavoro: ≤93%RH
Altezza di installazione: 1,5~3 m

Informazioni sul sensore

Funzione
Può identificare automaticamente il giorno e la notte, inoltre, la luce ambientale può essere regolata liberamente, quindi può funzionare automaticamente di notte e fermarsi durante il giorno.
Il raggio di rilevamento può essere regolato in base al luogo locale.
L'impostazione dell'ora può essere regolata; gli utenti possono regolarlo in base alle condizioni locali.
Indurre continuamente, il ritardo può essere aggiunto automaticamente.

Installazione
1. Stringere le viti che fissano il coperchio della scatola di giunzione e rimuovere il coperchio.
2. Collegare il cavo in base alla figura di collegamento; inserire il filo attraverso il foro della linea di incrocio.
3. Coprire il coperchio di giunzione e serrare le viti.
4. Scegli il luogo di installazione secondo le tue necessità, segna due fori di installazione con una matita.
5. Sul cartello erano presenti due fori di installazione (Φ6 mm, altezza 35 mm).
6. Colpire il dilatante in plastica nei due fori, quindi fissare l'unità con le viti.

Test
1. Dopo l'installazione, prima di elettrizzarlo, ruotare la manopola del tempo (TIME) in senso orario al minimo e ruotare la manopola di controllo della luce (LUX)) in senso orario al massimo (sole), ruotare la manopola della sensibilità (SENS) al massimo.
2. Elettrizzalo. Dopo 5 secondi, il carico dovrebbe essere acceso. 5-10 secondi dopo lo spegnimento del carico (nessuna condizione di induzione), il carico dovrebbe essere acceso, nella condizione di assenza di segnale, dovrebbe spegnersi entro 5~10 secondi.
3. Se tutto è normale, ruotare la manopola del ritardo per confermare il tempo di luce desiderato; ruotare la manopola della luce per modificare
la luce ambientale; e ruotare la manopola della sensibilità per regolare la distanza di rilevamento.
4. Attenzione: il prodotto può rilevare continuamente finché il segnale lo ha fatto funzionare. Se il prodotto viene testato di giorno (la luce è impostata su meno di 10lux), con la copertura opaca della lente, dopo che il carico funziona, togli l'opaco e lascialo ricevere la luce naturale, qui può percepire continuamente. Dopo che il carico smette di funzionare, inizierà a funzionare solo quando la luce ambientale è inferiore a 10 lux.

ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Avvertenze
1. Evitare di installare il prodotto in luoghi esposti alla luce solare o alla corrente d'aria e a variazioni evidenti di temperatura.
2. Evitare di toccare la finestra di rilevamento con oggetti taglienti e rigidi o con sostanze inquinanti grossolane.

Qualche problema e modo risolto
1、Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se il set di luci di lavoro corrisponde al controllo della luce.

2、La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.

3、Il sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
d: Controllare se la temperatura vicino al sensore cambia ovviamente, come l'aria condizionata o il riscaldamento centralizzato, ecc.

● Se utilizzato in ambienti diversi, non regolare la sensibilità al massimo.
Perché ciò potrebbe facilmente portare a un malfunzionamento.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
