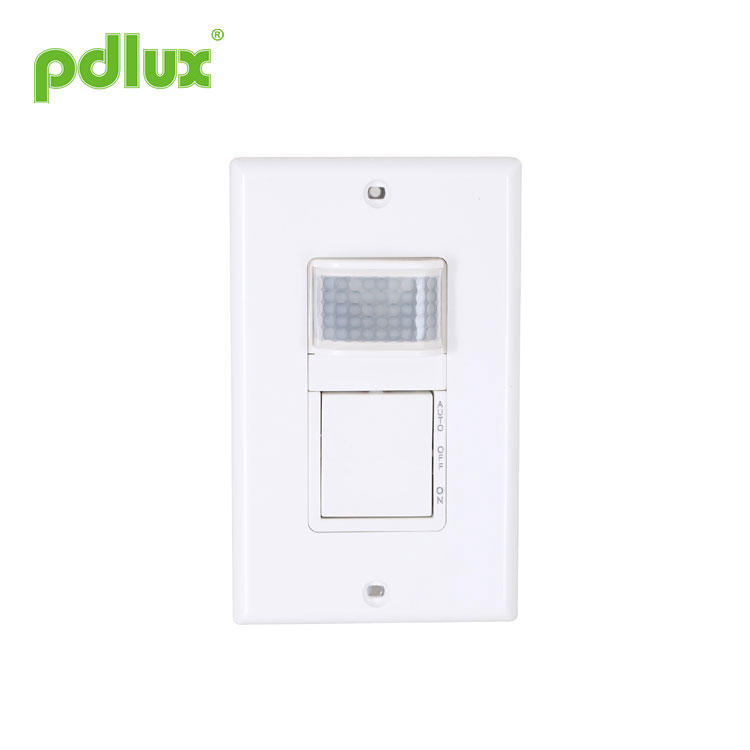

Interruttore intelligente del sensore di movimento a infrarossi PIR
Benvenuti ad acquistare da noi lo Smart Switch con sensore di movimento a infrarossi PIR. Ad ogni richiesta dei clienti viene data risposta entro 24 ore.
Modello:PD-PIR123-V3
Invia richiesta
Interruttore intelligente del sensore di movimento a infrarossi PIR
Applicazione
Il sensore a infrarossi passivi (PIR) per interruttore a parete PD-PIR123-V3 viene utilizzato per fornire il controllo automatico dell'illuminazione per il risparmio energetico e la comodità in una varietà di applicazioni commerciali, tra cui:
● Piccoli uffici●Sale conferenze●Salotti●salotti
PD-PIR123-V3 può essere utilizzato per la commutazione automatica di lampade a incandescenza e lampadine a risparmio energetico.
L'unità è inoltre dotata di un interruttore di esclusione manuale che può essere utilizzato per tenere le luci spente mentre un'area è occupata, cosa che potrebbe essere desiderata nelle sale conferenze e in altre aree durante le presentazioni di diapositive o film. L'unità si installa al posto di un interruttore a parete unipolare e si inserisce in una scatola a muro standard. L'unità richiede una connessione a terra.
Operazione
Il PD-PIR123-V3 utilizza la tecnologia di rilevamento degli infrarossi passivi (PIR) per monitorare una stanza. Quando una persona entra o esce da una zona del sensore, il sensore rileva il movimento e accende le luci. Le luci rimarranno accese finché c'è un occupante che si muove attraverso le zone dei sensori.
Una regolazione dell'orario di spegnimento ritardato impedisce lo spegnimento delle luci quando lo spazio è occupato. Per mantenere le luci accese, una persona deve transitare attraverso una zona sensore almeno una volta durante l'intervallo di tempo di spegnimento ritardato selezionato. Un indicatore LED lampeggia ogni volta che l'unità rileva attività nelle zone del sensore.
Quando lo spazio monitorato dal sensore non è occupato per il periodo di tempo scelto come intervallo di spegnimento ritardato, l'unità spegne le luci.
Controllo di esclusione manuale a pulsante:
Per il controllo manuale, il PD-PIR123-V3 dispone di un comodo interruttore a pulsante. Premere il pulsante su "ON", il sensore accenderà le luci. Premere il pulsante su “OFF”, il sensore spegnerà le luci e le manterrà spente anche se la stanza è occupata. Questa funzione è particolarmente utile per le presentazioni di diapositive o filmati. Le luci possono essere riaccese semplicemente premendo il pulsante su "ON". Premere il pulsante su “AUTO”, l'unità tornerà quindi al funzionamento normale. Quando una persona entra o esce da una zona del sensore, il sensore rileva il movimento e accende le luci.
Modalità auto:
In questa modalità, l'unità accenderà automaticamente le luci quando viene rilevato un movimento. Le luci rimarranno accese finché l'unità rileva attività nelle zone dei sensori. L'unità spegnerà automaticamente le luci una volta che lo spazio non sarà più occupato e scade il tempo di spegnimento ritardato. Le luci possono anche essere spente manualmente in qualsiasi momento premendo il pulsante su “OFF”. Questa modalità è desiderata per il risparmio energetico.
Opzioni di regolazione avanzate
Il PD-PIR123-V3 fornirà prestazioni ottimali in un'ampia varietà di applicazioni commerciali. Sono disponibili regolazioni opzionali per le funzionalità di esclusione della luce ambientale e tempo di spegnimento ritardato. Queste regolazioni personalizzeranno le prestazioni per soddisfare le esigenze di un'installazione specifica. Per evitare manomissioni tutte le regolazioni sono accessibili solo rimuovendo il coperchio del pannello di controllo. È possibile utilizzare un piccolo cacciavite a testa piatta per regolare le manopole di controllo. I controlli sono etichettati come segue:
Tempo:
Il tempo di spegnimento ritardato è preimpostato su 8±2 secondi. È disponibile una scelta di impostazioni del tempo di spegnimento ritardato: da 8±2 secondi a 20±3 minuti.
Leggero:
Per massimizzare il risparmio energetico in alcune installazioni, la funzione di esclusione della luce ambientale impedirà al sensore di accendere le luci quando c'è abbondante luce solare naturale, indipendentemente dall'occupazione. Questa regolazione dovrebbe essere effettuata quando la luce ambientale è al livello in cui non è necessaria la luce artificiale.
Il PD-PIR123-V3 è preimpostato in fabbrica senza alcuna esclusione della luce ambientale. Ciò significa che l'unità accenderà le luci quando rileva una presenza, indipendentemente dalla quantità di luce solare naturale presente.
Specifiche
Il dispositivo qui elencato sarà un sensore a infrarossi passivi (PIR) con interruttore a parete con specifiche commerciali Lexing, in grado di rilevare le emissioni infrarosse derivanti dalla presenza umana e di rispondere accendendo carichi incandescenti. Se questa unità non rileva movimento dopo un determinato periodo di tempo, risponderà spegnendo il carico assegnato.
Il sensore a infrarossi passivi (PIR) con interruttore a parete sarà dotato di un pulsante per fornire accensione/spegnimento/commutazione automatica manuale. Il sensore a infrarossi passivi (PIR) con interruttore a parete PD-PIR123-V3 è dotato di tempo di spegnimento ritardato regolabile e funzionalità di esclusione della luce ambientale.
Caratteristiche e vantaggi
Il nuovo design a basso profilo elimina l'aspetto invadente del "dispositivo di scansione".
Il campo visivo di 180° fornisce una copertura di circa 90 metri quadrati adatta a piccoli uffici, sale conferenze, aule, lounge e una varietà di aree commerciali.
Il comodo pulsante consente la commutazione manuale ON/OFF/AUTO della luce in qualsiasi momento.
Regolazione manuale opzionale per impostazioni del tempo di spegnimento ritardato da 8±2 secondi a 20±3 minuti. Consente regolazioni personalizzate per massimizzare il risparmio energetico.
Luce ambientale regolabile L'override varia da circa 2 candele-piede (2lux) a 1.000 candele-piede (1.000lux) per impedire che le luci si accendano automaticamente durante i periodi di abbondante luce naturale, aumentando il risparmio energetico.
L'indicatore LED lampeggia quando il sensore rileva il movimento per verificare che il rilevamento sia attivo.
Un'unità può essere utilizzata per l'illuminazione a 120 V o 277 V.
Si adatta alla scatola a muro standard e sostituisce l'interruttore a muro unipolare.
Garanzia limitata di cinque anni.
Diagrammi dimensionali
Installazione
Il PD-PIR123-V3 può sostituire un interruttore a muro unipolare montato in una scatola a muro standard. Per poter funzionare l'unità deve essere adeguatamente messa a terra. Dovrebbe essere posizionato ad almeno 4 piedi di distanza dai registri HVAC. Si noti che ogni volta che l'unità viene accesa, occorrerà circa un minuto per iniziare il normale funzionamento.
Attenzione: utilizzare solo con filo di rame!
Specifiche fisiche
Intervallo di temperatura di lavoro: da -10°C a 40°C
Intervallo di temperatura di stoccaggio: da -10°C a 85°C
Umidità di lavoro: dal 20% al 90% senza condensa
Requisiti elettrici
Alimentazione: 120-277 V/CA
Frequenza di alimentazione: 50/60 Hz
Designazione cavo: Linea—Marrone
Carica: rosso
Natura: blu
Carico nominale: 500 W max.tungsteno
Lampada fluorescente compatta: 3,3 A a 120 V/1,5 A a 277 V
Qualche problema e modo risolto
1、Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se il set di luci di lavoro corrisponde al controllo della luce.
2、La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.
3、Il sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
Istruzioni per il sensore di movimento a infrarossi PD-PIR123-V3
Applicazione
Il sensore a infrarossi passivi (PIR) per interruttore a parete PD-PIR123-V3 viene utilizzato per fornire il controllo automatico dell'illuminazione per il risparmio energetico e la comodità in una varietà di applicazioni commerciali, tra cui:
● Piccoli uffici●Sale conferenze●Salotti●salotti
PD-PIR123-V3 può essere utilizzato per la commutazione automatica di lampade a incandescenza e lampadine a risparmio energetico.
L'unità è inoltre dotata di un interruttore di esclusione manuale che può essere utilizzato per tenere le luci spente mentre un'area è occupata, cosa che potrebbe essere desiderata nelle sale conferenze e in altre aree durante le presentazioni di diapositive o film. L'unità si installa al posto di un interruttore a parete unipolare e si inserisce in una scatola a muro standard. L'unità richiede una connessione a terra.
Operazione
Il PD-PIR123-V3 utilizza la tecnologia di rilevamento degli infrarossi passivi (PIR) per monitorare una stanza. Quando una persona entra o esce da una zona del sensore, il sensore rileva il movimento e accende le luci. Le luci rimarranno accese finché c'è un occupante che si muove attraverso le zone dei sensori.
Una regolazione dell'orario di spegnimento ritardato impedisce lo spegnimento delle luci quando lo spazio è occupato. Per mantenere le luci accese, una persona deve transitare attraverso una zona sensore almeno una volta durante l'intervallo di tempo di spegnimento ritardato selezionato. Un indicatore LED lampeggia ogni volta che l'unità rileva attività nelle zone del sensore.
Quando lo spazio monitorato dal sensore non è occupato per il periodo di tempo scelto come intervallo di spegnimento ritardato, l'unità spegne le luci.
Controllo di esclusione manuale a pulsante:
Per il controllo manuale, il PD-PIR123-V3 dispone di un comodo interruttore a pulsante. Premere il pulsante su "ON", il sensore accenderà le luci. Premere il pulsante su “OFF”, il sensore spegnerà le luci e le manterrà spente anche se la stanza è occupata. Questa funzione è particolarmente utile per le presentazioni di diapositive o filmati. Le luci possono essere riaccese semplicemente premendo il pulsante su "ON". Premere il pulsante su “AUTO”, l'unità tornerà quindi al funzionamento normale. Quando una persona entra o esce da una zona del sensore, il sensore rileva il movimento e accende le luci.
Modalità auto:
In questa modalità, l'unità accenderà automaticamente le luci quando viene rilevato un movimento. Le luci rimarranno accese finché l'unità rileva attività nelle zone dei sensori. L'unità spegnerà automaticamente le luci una volta che lo spazio non sarà più occupato e scade il tempo di spegnimento ritardato. Le luci possono anche essere spente manualmente in qualsiasi momento premendo il pulsante su “OFF”. Questa modalità è desiderata per il risparmio energetico.
|
Campo visivo Il PD-PIR123-V3 fornisce un campo visivo di 180° con un'area di copertura massima di circa 90 metri quadrati. La distanza massima di rilevamento davanti al sensore è 8 M e su ciascun lato è 6 M. Una zona di “piccolo movimento” rileva movimenti del corpo relativamente piccoli e consente alle luci di rimanere accese anche se una persona potrebbe non muoversi molto nella stanza. Il resto del campo visivo è la zona del “movimento ampio”, presenta un grado di sensibilità inferiore e richiede movimenti più ampi. |
 |
Opzioni di regolazione avanzate
Il PD-PIR123-V3 fornirà prestazioni ottimali in un'ampia varietà di applicazioni commerciali. Sono disponibili regolazioni opzionali per le funzionalità di esclusione della luce ambientale e tempo di spegnimento ritardato. Queste regolazioni personalizzeranno le prestazioni per soddisfare le esigenze di un'installazione specifica. Per evitare manomissioni tutte le regolazioni sono accessibili solo rimuovendo il coperchio del pannello di controllo. È possibile utilizzare un piccolo cacciavite a testa piatta per regolare le manopole di controllo. I controlli sono etichettati come segue:
Tempo:
Il tempo di spegnimento ritardato è preimpostato su 8±2 secondi. È disponibile una scelta di impostazioni del tempo di spegnimento ritardato: da 8±2 secondi a 20±3 minuti.
Leggero:
Per massimizzare il risparmio energetico in alcune installazioni, la funzione di esclusione della luce ambientale impedirà al sensore di accendere le luci quando c'è abbondante luce solare naturale, indipendentemente dall'occupazione. Questa regolazione dovrebbe essere effettuata quando la luce ambientale è al livello in cui non è necessaria la luce artificiale.
Il PD-PIR123-V3 è preimpostato in fabbrica senza alcuna esclusione della luce ambientale. Ciò significa che l'unità accenderà le luci quando rileva una presenza, indipendentemente dalla quantità di luce solare naturale presente.
Specifiche
Il dispositivo qui elencato sarà un sensore a infrarossi passivi (PIR) con interruttore a parete con specifiche commerciali Lexing, in grado di rilevare le emissioni infrarosse derivanti dalla presenza umana e di rispondere accendendo carichi incandescenti. Se questa unità non rileva movimento dopo un determinato periodo di tempo, risponderà spegnendo il carico assegnato.
Il sensore a infrarossi passivi (PIR) con interruttore a parete sarà dotato di un pulsante per fornire accensione/spegnimento/commutazione automatica manuale. Il sensore a infrarossi passivi (PIR) con interruttore a parete PD-PIR123-V3 è dotato di tempo di spegnimento ritardato regolabile e funzionalità di esclusione della luce ambientale.
Caratteristiche e vantaggi
Il nuovo design a basso profilo elimina l'aspetto invadente del "dispositivo di scansione".
Il campo visivo di 180° fornisce una copertura di circa 90 metri quadrati adatta a piccoli uffici, sale conferenze, aule, lounge e una varietà di aree commerciali.
Il comodo pulsante consente la commutazione manuale ON/OFF/AUTO della luce in qualsiasi momento.
Regolazione manuale opzionale per impostazioni del tempo di spegnimento ritardato da 8±2 secondi a 20±3 minuti. Consente regolazioni personalizzate per massimizzare il risparmio energetico.
Luce ambientale regolabile L'override varia da circa 2 candele-piede (2lux) a 1.000 candele-piede (1.000lux) per impedire che le luci si accendano automaticamente durante i periodi di abbondante luce naturale, aumentando il risparmio energetico.
L'indicatore LED lampeggia quando il sensore rileva il movimento per verificare che il rilevamento sia attivo.
Un'unità può essere utilizzata per l'illuminazione a 120 V o 277 V.
Si adatta alla scatola a muro standard e sostituisce l'interruttore a muro unipolare.
Garanzia limitata di cinque anni.
Diagrammi dimensionali
Installazione
Il PD-PIR123-V3 può sostituire un interruttore a muro unipolare montato in una scatola a muro standard. Per poter funzionare l'unità deve essere adeguatamente messa a terra. Dovrebbe essere posizionato ad almeno 4 piedi di distanza dai registri HVAC. Si noti che ogni volta che l'unità viene accesa, occorrerà circa un minuto per iniziare il normale funzionamento.
Attenzione: utilizzare solo con filo di rame!
Specifiche fisiche
Intervallo di temperatura di lavoro: da -10°C a 40°C
Intervallo di temperatura di stoccaggio: da -10°C a 85°C
Umidità di lavoro: dal 20% al 90% senza condensa
Requisiti elettrici
Alimentazione: 120-277 V/CA
Frequenza di alimentazione: 50/60 Hz
Designazione cavo: Linea—Marrone
Carica: rosso
Natura: blu
Carico nominale: 500 W max.tungsteno
Lampada fluorescente compatta: 3,3 A a 120 V/1,5 A a 277 V
Qualche problema e modo risolto
1、Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se il set di luci di lavoro corrisponde al controllo della luce.
2、La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.
3、Il sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
