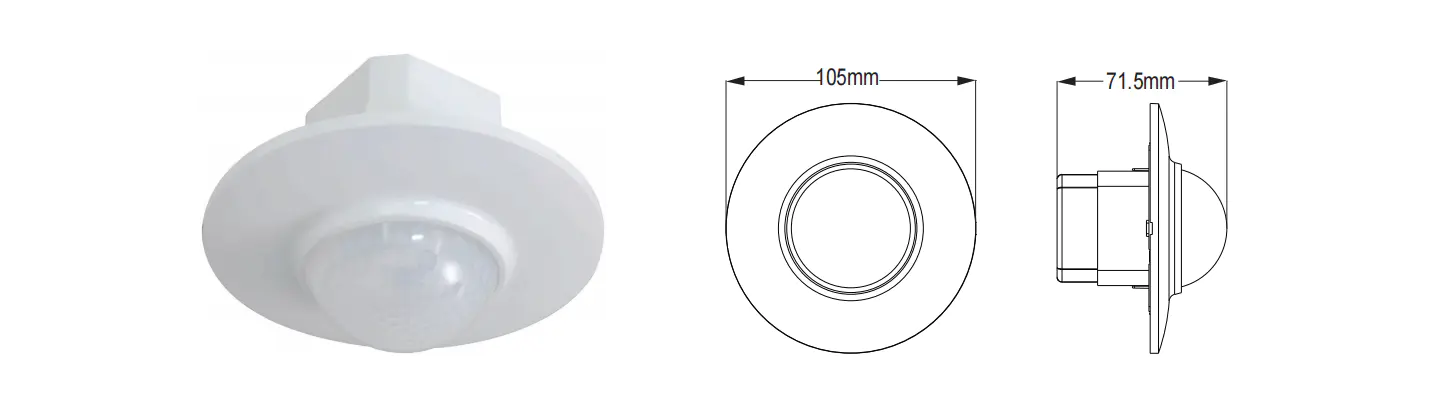

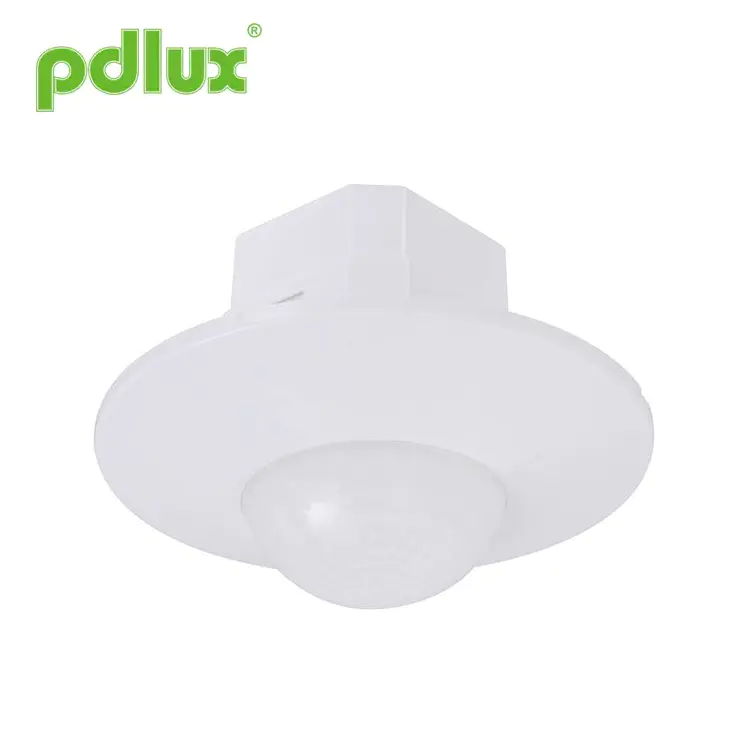

PD-PIR200A Sensore di movimento a infrarossi da soffitto a 360°

Riepilogo

Il prodotto è un nuovo interruttore a risparmio energetico, adotta un buon rilevatore di sensibilità, circuito integrato e SMT. Riunisce automatismo, comoda cassaforte, risparmio energetico e funzioni pratiche. Un rilevatore all'interno compone un campo di rilevamento ad ampio raggio, utilizza l'energia infrarossa umana come sorgente del segnale di controllo e può avviare il carico immediatamente quando si entra nel campo di rilevamento. Può identificare automaticamente il giorno e la notte. È facile da installare e ampiamente utilizzato, possiede le funzioni di power show e rilevamento dello spettacolo.

Specifiche

Fonte di energia	220-240 V CA/100-130 V CA	Frequenza di potenza	50/60Hz
Carico resistivo	1200 W massimo. 230 V/600 W massimo. 110 V	Impostazione dell'ora:	minimo: 8±3 secondi massimo: 7±2 minuti (regolabile)
Angolo di rilevamento	360º	Intervallo di rilevamento (22°C)	8 m max. (diametro) (regolabile)
Controllo della luce	<3LUX-luce diurna (regolabile)	Temperatura di lavoro	-10°C~+40°C
Consumo energetico	0,45 W (statico 0,1 W)	Altezza di installazione	2,5 ~ 3,5 m
Velocità di movimento di rilevamento	0,6-1,5 m/s	Umidità di lavoro	<93%UR

Nota: quando si utilizzano carichi diversi in parallelo, è necessario comprendere appieno le proprietà degli stessi carico e il carico con una corrente di spunto particolarmente elevata causerà danni prematuri al relè all'interno dell'induttore. Se c'è molta incertezza sul carico utilizzato, è necessario eseguire un aggiornamento è possibile personalizzare la versione specificatamente progettata per resistere alla corrente di spunto.

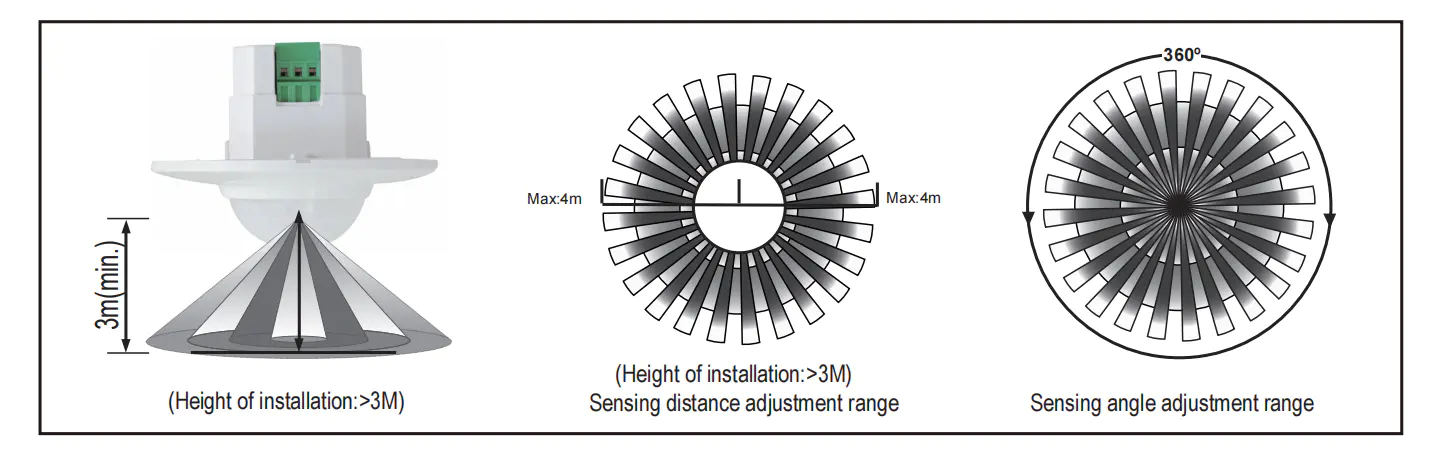

Informazioni sul sensore

Funzione

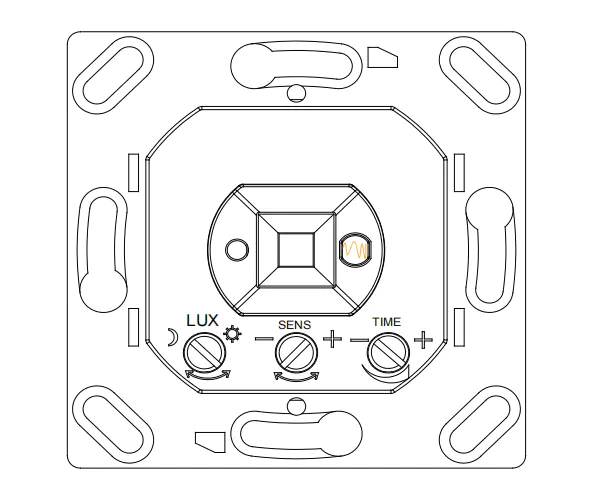

·Identifica automaticamente il giorno e la notte. Puoi regolare il controllo della luce in base al tuo desiderio: quando giri su SUN (max), funzionerà di giorno e di notte. Quando si passa a MOON (min), funzionerà solo in circostanze inferiori a 3LUX. Per quanto riguarda la regolazione, fare riferimento al modo di test.
·L'intervallo di rilevamento può essere impostato in base alla posizione di installazione e al campo di rilevamento.
·Il rilevamento mostra: il LED lampeggia due volte al secondo quando riceve il segnale.
·L'impostazione dell'ora viene aggiunta continuamente: quando riceve il secondo segnale di induzione dopo il primo induttore, lo farà calcolare il tempo ancora una volta sul resto della prima impostazione di base. (Imposta ora)
·Regolazione dell'impostazione dell'ora: può essere impostata in base alle proprie esigenze. Il minimo è 8±3 sec; il massimo è 7±2min.

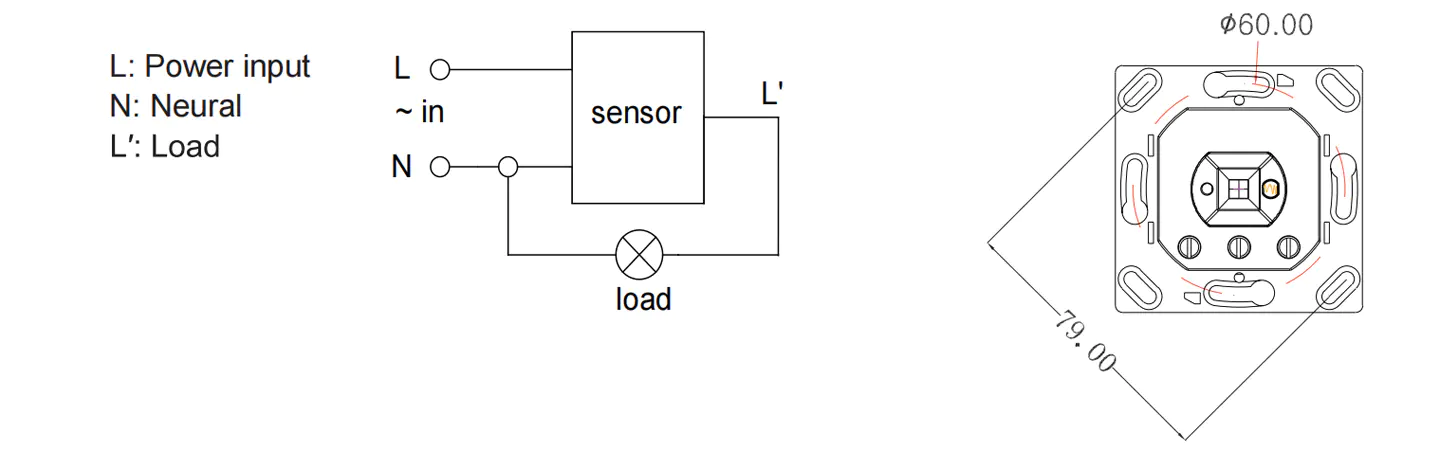

Schema di collegamento



ATTENZIONE: Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non si funziona normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo elevata, è possibile rilevare facilmente il movimento sbagliato causato dal vento, foglie e tende, piccoli animali e il movimento sbagliato causato dall'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che guidano il prodotto non funzionano normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Note

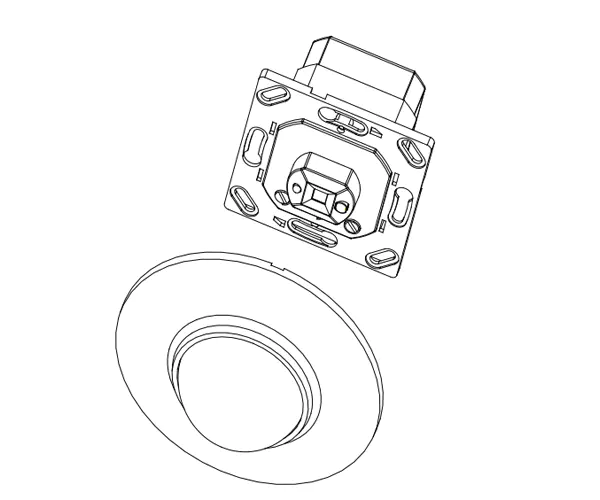

Dovrebbe essere installato da un elettricista o da un uomo esperto.
Evitare di installarlo sugli oggetti disordini.
Non dovrebbero esserci ostacoli o oggetti in movimento davanti alla finestra di rilevamento che incidono sul rilevamento.
Evitare di installarlo vicino a zone con alterazione della temperatura dell'aria come aria condizionata, riscaldamento centralizzato, ecc.
Considerando la tua sicurezza, non aprire il coperchio quando trovi il gancio dopo l'installazione.
Se c'è differenza tra il prodotto e le istruzioni, fare riferimento principalmente al prodotto.

Qualche problema e modo risolto

Il carico non funziona:
a.Verificare che l'alimentazione e il collegamento del carico siano corretti.
b.Controllare se il carico è buono.
c.Verificare se la luce di lavoro corrisponde al controllo della luce.

La sensibilità è scarsa:
a.Verificare se sono presenti ostacoli davanti alla finestra di rilevamento per effettuare la ricezione dei segnali.
b.Controllare se la temperatura ambiente è troppo alta.
c.Verificare se la sorgente del segnale si trova nei campi di rilevamento.
d.Verificare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni.
e.Verificare se l'orientamento in movimento è corretto.

Il sensore non può chiudere automaticamente il carico:
UN. Controllare se ci sono segnali continui nei campi di rilevamento.
B. Controlla se l'impostazione del tempo è impostata sul valore più lungo.
C. Controllare se la potenza corrisponde alle istruzioni.
D. Controllare se il cambiamento di temperatura si avvicina ovviamente al sensore, come l'aria condizionata o il riscaldamento centralizzato, ecc



·Se utilizzato in ambienti diversi, non regolare la sensibilità al massimo.
Perché ciò potrebbe facilmente portare a un malfunzionamento.
●Confermare con l'installazione professionale.
●Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
●Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
●Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, causando alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi. Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
