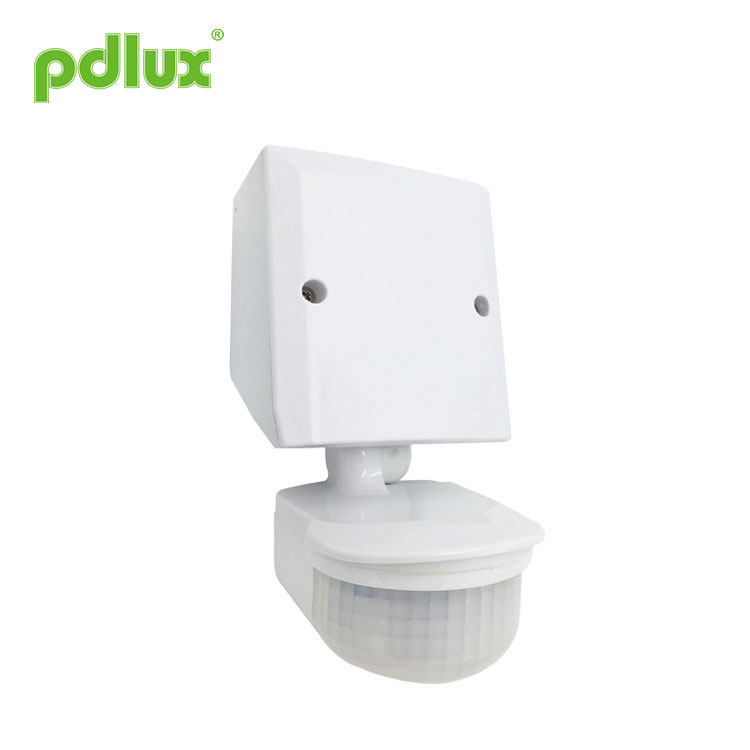

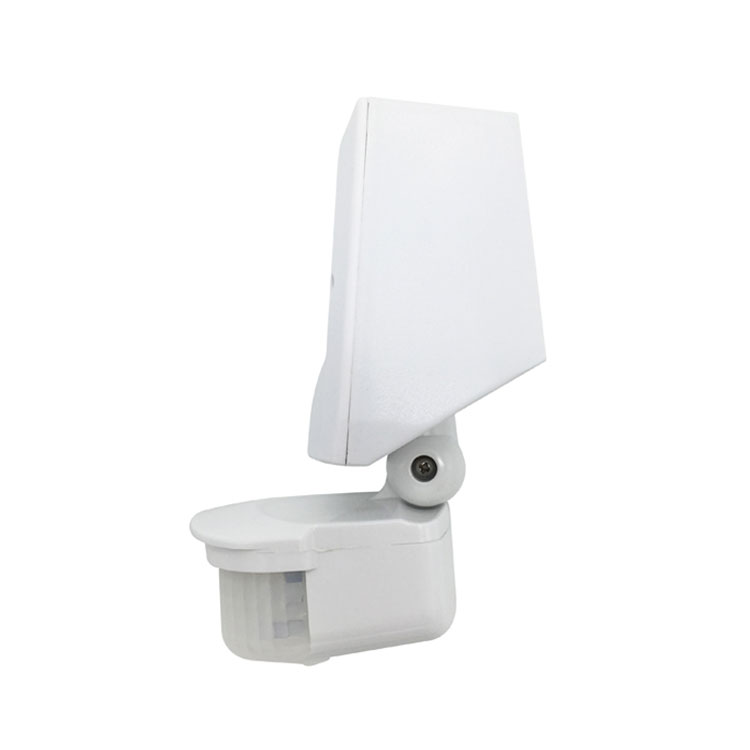

Interruttore sensore di movimento PIR esterno IP65

Puoi essere certo di acquistare l'interruttore del sensore di movimento PIR IP65 per esterni dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.

Modello:PD-PIR152J

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR152J

IP65

Riepilogo
L'interruttore del sensore di movimento PIR per esterni IP65 è un interruttore del sensore PIR, utilizza l'energia a infrarossi umana come sorgente del segnale di controllo e determina se la luce deve funzionare o meno e controlla l'accensione e lo spegnimento automatico della luce. Quando si entra nel campo di rilevamento e attiva il sensore per funzionare, la luce si accende; quando si esce dal campo di rilevamento e si raggiunge il tempo di impostazione, la luce si spegne. Può rilevare automaticamente l'illuminazione ambientale e impostare e regolare il valore in base alle necessità. Ad esempio, la luce si accenderà e funzionerà quando l'illuminazione della luce ambientale è inferiore al valore impostato. una volta superato il valore impostato, la luce smetterà di funzionare. La luce rimarrà accesa fino al ritardo in cui viene attivato il sensore. Una volta rilevato il segnale costante, l'ora verrà sovrapposta e la luce sarà costantemente accesa. Può essere installato in interni, corridoi ed edifici pubblici.

Specifiche

Alimentazione: 220-240 V/CA
Frequenza di alimentazione: 50 Hz
Carico nominale: 1200 W max.tungsteno
300 W max. fluorescente
Impostazione dell'ora: 5S-(7±2)Min (regolabile)
Controllo della luce: <10LUX~2000LUX (regolabile)
Campo di rilevamento: 10 mmax.

Angolo di rilevamento: 180°
Grado di protezione: IP65
Altezza di installazione: 1,5 m~2,5 m
Temperatura di lavoro: -10~+40°C
Velocità di movimento di rilevamento: 0,6~1,5 m/s
Umidità di lavoro: <93%RH

Rispetto al prodotto normale

L'angelo di rilevamento è un prodotto lungo e normale, la distanza di rilevamento è ampia.

Funzione
Può identificare giorno e notte: il controllo della luce può essere regolato liberamente quando funziona. Può funzionare sia di giorno che di notte quando è regolato sulla posizione “sole” (max); ma può funzionare solo con il controllo della luce inferiore a 10 lux quando è regolato sulla posizione “luna” (min). Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova.

Il ritardo può essere aggiunto continuamente: quando riceve il secondo segnale di induzione dopo il primo, calcolerà ancora una volta il tempo sul resto del primo ritardo di base. (Imposta tempo)

Potenziometro controllo luce (LUX): ruotare la manopola in senso orario per decrementarne il valore; in senso antiorario la manopola per aumentarne il valore.

Potenziometro del tempo (TIME): ruotando la manopola in senso orario si aumenta il suo valore, il tempo di ritardo massimo è di 9 minuti; ruotare la manopola in senso antiorario per decrementarne il valore, il tempo di ritardo minimo è di 5 secondi.

Funzione flash: quando il sensore rileva il segnale utile, la spia lampeggia; nessun rilevamento di segnale utile, l'indicatore non lampeggia.

Modalità di impostazione: potenziometro
Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

(1)Impostazione dell'ora
Può essere definito da 5 secondi (ruotare completamente in senso antiorario) a 9 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il campo di rilevamento e per eseguire il test di copertura.

NOTA:Quando la luce si spegne automaticamente, ci vorrà 1 secondo prima che il sensore sia pronto a rilevare un altro movimento, ovvero solo il segnale rilevato 1 secondo dopo può accendere automaticamente la luce.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima che scada il tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.

(2)Impostazione del controllo della luce
Può essere definito nell'intervallo <10~2000 LUX. Ruotando la manopola completamente in senso orario sono circa 10 lux, completamente in senso antiorario sono circa 2000 lux. Quando si regola la zona di rilevamento ed si esegue il test di copertura alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.

Installazione I. Collegare la linea secondo la figura a destra. N – blu L – marrone L’ – rosso (proveniente dal sensore a infrarossi) collega il blu e il marrone con l'alimentazione collegare blu e rosso con il carico.
II. 1.Si prega di stringere la vite sulla scatola della linea di collegamento e togliere il coperchio della scatola. 2.Secondo la figura di collegamento, collegare l'alimentazione e il carico al sensore. 3.Fissare il sensore nella posizione selezionata come nel diagramma seguente. 4. Coprire il coperchio e serrare la vite.
Test 1. Dopo l'installazione, ruotare completamente in senso antiorario la manopola del tempo (1) prima di accendere l'alimentazione. ruotare la manopola comando luce (2) in senso antiorario fino al valore massimo. 2. Accendere l'alimentazione, la luce può accendersi dopo 30 secondi. Dopo lo spegnimento, riacquista il senso dopo 5 secondi. 3. Se tutti sono in buone condizioni, con la manopola di regolazione del tempo è possibile regolare il periodo di luce in base alle proprie esigenze, con la manopola di controllo della luce è possibile regolare la luce ambientale.

Appunti
Un elettricista o un essere umano esperto può installarlo.
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione.
Davanti alla finestra di rilevamento non dovrebbero esserci oggetti che ostacolino o disordini possano influenzare il rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.

Osservazione
1. Mantenere il sensore rivolto verso l'area in cui solitamente si muovono le persone.
2. Mantenere il sensore rivolto verso la posizione della luce ambientale per ottenere un'impostazione dell'illuminamento molto più precisa.
3. Se si rileva nuovamente il segnale entro il tempo di ritardo, il ritardo verrà superato.
4. Manopola LUX: la luminanza delle condizioni di lavoro. Quando la manopola cambia "+", significa che può rilevare tutto il giorno, quando la manopola cambia "-", funzionerà solo al di sotto della luminanza <10 LUX.
5. Manopola TIME: è un periodo in cui la luce si accende lentamente fino a quando non viene più segnalato alcun segnale, fino all'esaurimento del funzionamento.

Qualche problema e modo risolto
Il carico non funziona:
a: Controllare l'alimentazione e il carico.
b: Se il carico è buono.
c: Controllare se la luce di lavoro corrisponde alla luce ambientale.

La sensibilità è scarsa:
a: Controllare se davanti alla finestra di rilevamento ci sono ostacoli che impediscono la ricezione dei segnali.
b: Controllare se la temperatura ambiente è troppo alta.
c: Controllare se la sorgente del segnale si trova nei campi di rilevamento.
d: Se l'orientamento in movimento è giusto.

Il sensore non può chiudere automaticamente il carico:
a: Se c'è un segnale continuo nei campi di rilevamento.
b: Se il ritardo è impostato sul valore più lungo.
c: Se la potenza corrisponde alle istruzioni.
d: Se la temperatura dell'aria cambia vicino al sensore, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc.

● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.
La nostra azienda si concentra sempre sulla produzione di prodotti di alta qualità. Alcune operazioni improprie o guasti di alcuni componenti potrebbero impedire il funzionamento dei prodotti. Si prega di contattare i produttori o i rivenditori una volta che i prodotti non sono validi. Questa istruzione è rispettata conformemente alla situazione attuale. Il produttore notificherà eventuali modifiche.
I contenuti non possono essere riprodotti o copiati senza il permesso del produttore.
