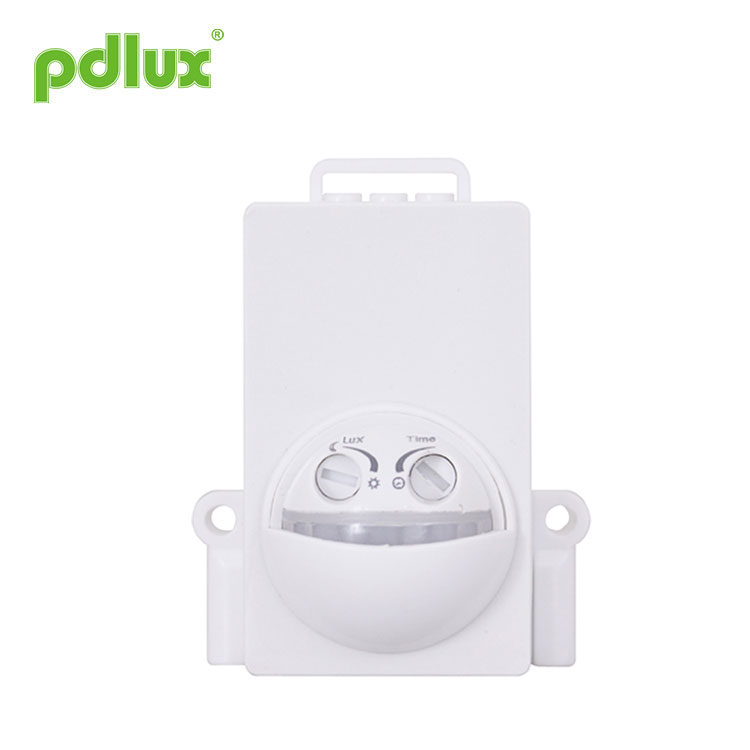

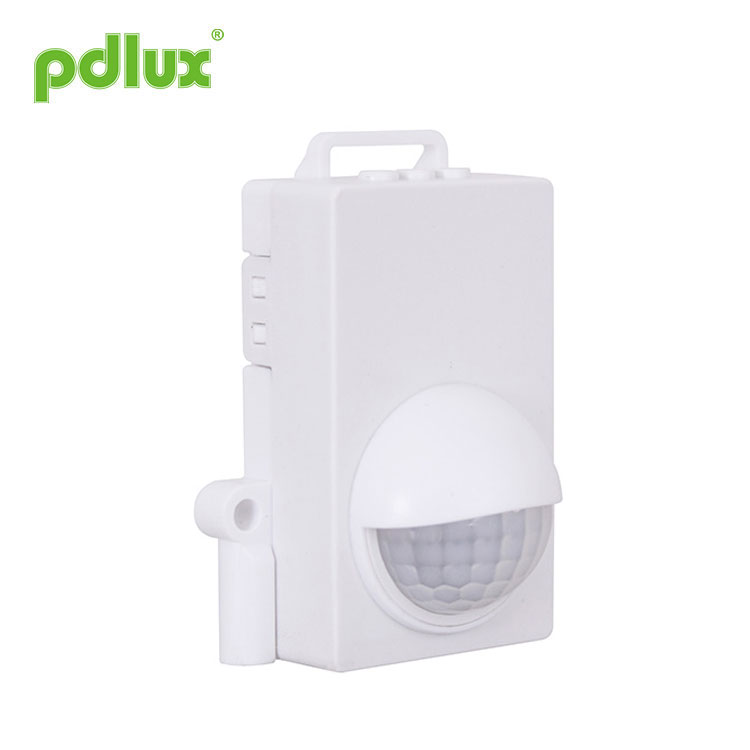

Sensore IR mini guscio IP44

In qualità di produttore professionale, vorremmo fornirti il ​​sensore IR Mini Shell IP44. E ti offriremo il miglior servizio post-vendita e consegne puntuali.

L'ampio campo di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro. Funziona ricevendo i raggi infrarossi del movimento umano. Quando si entra nei campi di rilevamento, è possibile avviare immediatamente il carico e identificare automaticamente il giorno e la notte; può essere utilizzato con vari tipi di lampade e lanterne.

Caratteri

Può identificare automaticamente il giorno e la notte. Inoltre, la luce di lavoro può essere scelta liberamente e farla funzionare di notte e non di giorno.

Il tempo illuminato può essere regolato secondo il desiderio del cliente.
Mini guscio (57 mm*44,5 mm*28 mm)
LED di rilevamento: quando rileva il segnale di rilevamento, il LED lampeggia.

Specifiche

Fonte di potere	220-240 V/CA
Frequenza di potenza	50Hz
Carico nominale	50 W massimo.
Campo di rilevamento	9 metri massimo.
Impostazioni orario	Min: 5±1 sec  Max: 8 min±1 min (regolabile)
Angolo di rilevamento	120°
Controllo della luce	<10~2000LUX (regolabile)
Umidità di lavoro	<93%UR
Temperatura di lavoro	-25~+45℃
Consumo di energia	<0,5 W
Altezza di installazione	0,7~2 m

Informazioni sul sensore

Schema di collegamento

Test

Dopo l'installazione, prima di dare alimentazione, ruotare l'ora in senso antiorario al minuto;
Accendere l'alimentazione, dopo 30 secondi il sensore entra in uno stato di funzionamento stabile;
Dopo lo spegnimento del carico, rilevalo, il carico dovrebbe accendersi e, a condizione che non vi sia alcun segnale di rilevamento continuo, il carico dovrebbe spegnersi entro 5 secondi;
Quando la manopola di controllo della luce è impostata sul minimo in senso antiorario, se provi l'unità durante il giorno, percepisci che il carico non dovrebbe funzionare. Copri la finestra di rilevamento con un oggetto opaco (simula la luce notturna) e rilevalo, il carico dovrebbe accendersi;
Se tutto è normale, in base alle tue esigenze puoi ruotare la manopola del tempo per impostare il tempo di illuminazione e ruotare la manopola di controllo della luce per selezionare la luce di lavoro.

Nota: non regolare eccessivamente i due pulsanti funzionali. Questo perché i due pulsanti funzionali erano collegati direttamente ai componenti, c'è un piccolo fermo in ciascuno dei due componenti, quando si regolano i pulsanti dall'inizio alla fine, la rotazione eccessiva danneggerà il fermo e porterà alla rotazione a 360° girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

Appunti
1. Un elettricista o un essere umano esperto può installarlo.
2.Gli oggetti inquieti non possono essere considerati la base dell'installazione.
3. Davanti alla finestra di rilevamento non dovrebbero esserci oggetti che ostacolino o disordini influenzino il rilevamento.
4. Evitare di installarlo vicino a zone di alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
5. Per la tua sicurezza, non aprire la custodia se trovi l'intoppo dopo l'installazione.

Osservazione
1. Mantenere il sensore rivolto verso l'area in cui solitamente si muovono le persone.
2. Mantieni il sensore rivolto verso la posizione della luce ambientale per ottenere un'impostazione dell'illuminamento molto più precisa.
3. Se si rileva nuovamente il segnale entro il ritardo, il ritardo verrà superato.

Questo manuale riguarda l'attuale programmazione dei contenuti di questo prodotto, sono previsti eventuali cambiamenti e modifiche apportati dal produttore senza preavviso!
È severamente vietato copiare il contenuto del manuale di istruzioni per qualsiasi altro scopo senza il permesso dell'azienda.
