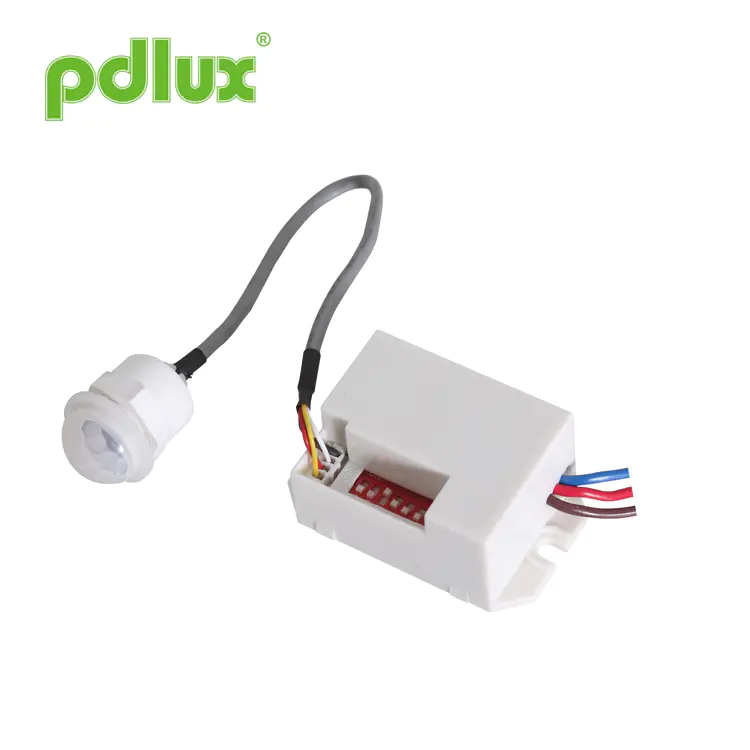

Mini Struttura Smart Interruttore di movimento a infrarossi rivelatore DC 12V

Mini Sensor Smart Interruttore del sensore a infrarossi Il rivelatore DC 12V è un interruttore di sensore automatico energetico, può identificare giorno e notte. Adotta la tecnologia a infrarossi, IC e SMD, quando qualcuno entra nel suo intervallo di rilevamento e lo ha attivato, il rivelatore a infrarossi accende la lampada, dopo aver lasciato la sua gamma, la lampada si spegne automaticamente. Può rilevare automaticamente l'illuminazione della luce ambientale e impostare e regolare il valore in base al bisogno di fatto. Ad esempio, la luce si accende e funziona quando l'illuminazione della luce ambientale è sotto il valore di impostazione. Una volta superato il valore di impostazione, la luce smetterà di funzionare. Può essere installato in interno, corridoio e costruzione pubblica.

Modello:PD-PIR115

Invia richiesta

Mini Infrared Motion Sensor Smart Switch DC 12V Detector Specifiche

Ingresso	12 ± 1 V DC	Range di rilevamento	8 m (22 ° C) (regolabile)
Produzione	Max.12V DC, 2,5a / 30W	Rilevare l'angolo	100 °
Controllo della luce	<10 ~ 2000lux (regolabile)	Temperatura di lavoro	-10 ~+40 ° C.
Dissetting nel tempo	5S 、 30S 、 1 minuto 、 3 min 、 5 min 、 8 min. (Regolabile)	Umidità funzionante	≤93%RH

Nome di ogni parte

Name Of Each Part

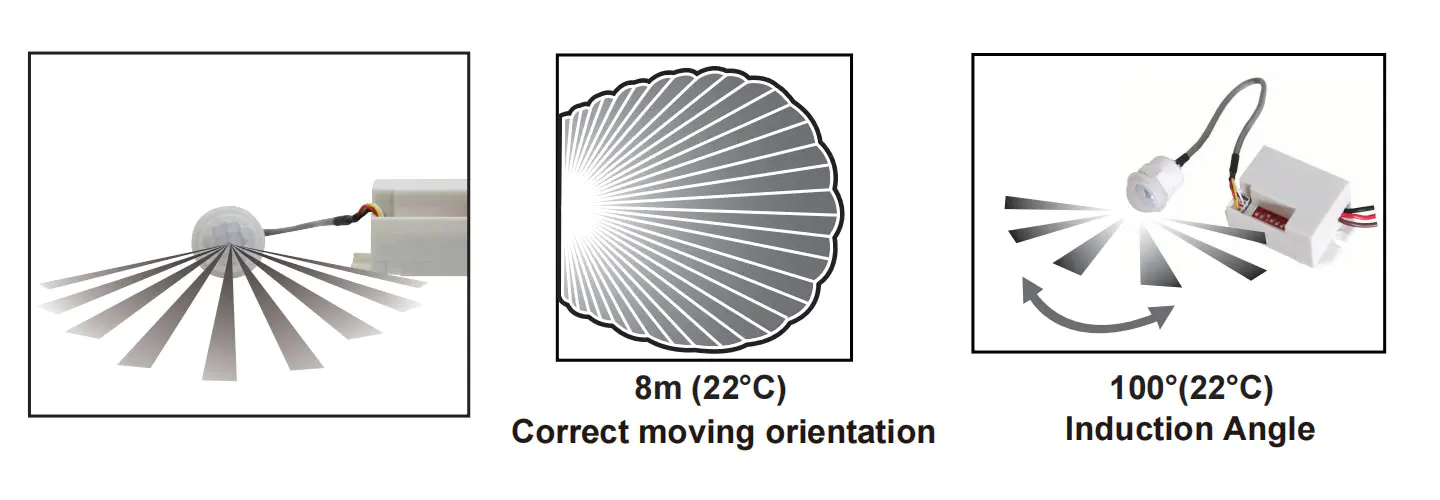

Informazioni sul sensore

Sensor Information

Funzione

1.Adopts Switch DIP a 8 bit:
· È possibile selezionare la luce di lavoro per funzionare solo nella luce inferiore a 10lux o in qualsiasi luce;
· Sensibilità regolabile;
· Scegli il tempo di lavoro del carico: 5s, 30s, 1min, 3min, 5min, 8min.
2.Il tempo in cui il lavoro di carico può ritardare
automaticamente: riesamina il tempo dopo l'ultimo rilevamento;
3. Out Connect Infrared Detector e Resistore di sensibilizzazione;
4. Struttura di un po 'e utilizzando conveniente.

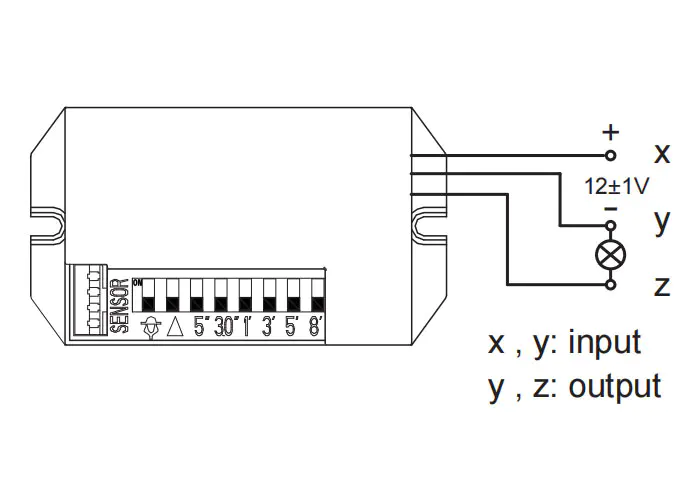

Figura di connessione

Collegare il cablaggio ai terminali secondo il diagramma.
Colori del filo: x- rosso (+) y- nero (-) z- marrone (+')
ATTENZIONE: non cortocircuire i terminali.

Impostazione dell'interruttore di immersione

1． Lightworking Light () Selezione:
· Quando non è una diapositiva, può funzionare in qualsiasi misura leggera;
· Quando scivolano su, può funzionare solo di notte (<10lux).
2. Sensibilità () Selezione:
· Quando non viene fornita la diapositiva, alta sensibilità;
· Quando scivolano su, bassa sensibilità.
3. Delay di tempo (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Quando si seleziona un determinato periodo di tempo, lo fai scorrere solo in posizione.

Attenzione

Quando usi questo prodotto, regola la sensibilità in una posizione appropriata necessaria, Si prega di non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente causato da movimenti errati. Perché la sensibilità è troppo alta rileva facilmente il Motion sbagliato da parte del vento che soffia foglie e tende, piccoli animali e movimento sbagliato per interferenza della rete elettrica e delle apparecchiature elettriche. Tutti questi guidano il prodotto no Lavora normalmente!
Quando il prodotto non funziona normalmente, prova a ridurre la sensibilità in modo appropriato e poi testarlo.

Test

· Slidep dip da 5 ″ in posizione e l'altro è in posizione originale;
· Accendere l'alimentazione, dopo aver disattivato il carico, il sensore immette uno stato di lavoro stabile;
· Percepirlo una volta, il carico si accende e dopo 5s si spegne automaticamente;
· Se Slide dip () in posizione, testalo di giorno, avvertiscilo, il carico non sarà acceso, coprirà il resistore di sensibilizzazione con oggetto opaco, avvertiscilo ancora una volta, il carico sarà acceso e dopo 5s ruota fuori automatico.

Per occasioni

Può essere installato in interno, corridoio e costruzione pubblica.
Installato all'interno del dispositivo con materiali non metallici.
Ad esempio, aggiungi il sensore, da un'illuminazione normale alla lampada del sensore automatico.
For Occasions

Principio operativo del controllo della luce
Operating Principle Of The Light-Control

Principio operativo di definizione del tempo
Operating Principle Of Time-Setting

Prestare attenzione all'installazione
Pay Attention To Installation

Attenzione

· Il personale di installazione dovrebbe essere elettricista o con esperienza di correlazione;
· Assicurati di non installare l'unità nel luogo in cui il sole splendore, corrente e variazione della temperatura ovviamente, ad esempio aria condizionata, aria calda;
· Non scegliere l'oggetto sway come base di installazione;
· Di fronte a Sense Range non dovrebbe esserci ostruzione o oggetto in movimento per influenzare il suo rilevamento.

Osservazione

1. Mantieni la faccia del sensore nell'area in cui gli umani di solito si muovono.
2. Mantieni la faccia del sensore alla posizione della luce ambientale per ottenere un'impostazione di illuminanza molto più esatta.
3. Se rilevare nuovamente il segnale entro il delegazione del tempo, il periodo di tempo sarà troppo mentito.

● Se utilizzato in diversi ambienti, non regolare la sensibilità al massimo.
Perché ciò potrebbe facilmente portare al malfunzionamento.
● Conferma con l'installazione prefessionale.
● Tagliare l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver tagliato l'energia a fini di sicurezza.
● Funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno alcune probabilità di diventare inefficaci, il che causerà alcuni problemi. Quando la progettazione, abbiamo prestato attenzione ai progetti ridondanti e alla quota di sicurezza adottata per evitare eventuali problemi.
Questa istruzione, senza il nostro permesso, non dovrebbe essere copiata per altri scopi.
