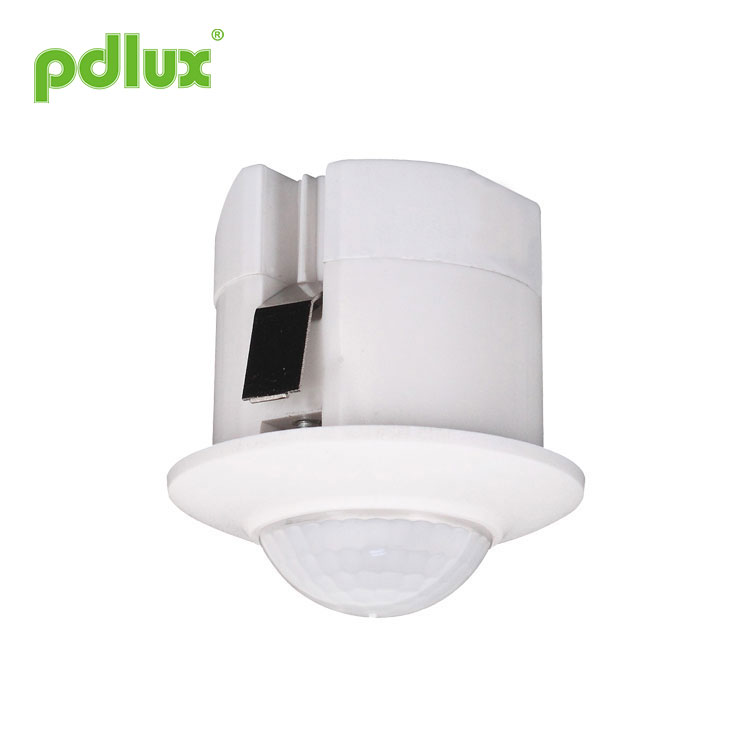

Mini sensore di movimento a infrarossi di presenza a soffitto

Benvenuti ad acquistare da noi il sensore di movimento a infrarossi di presenza a soffitto mini. Ad ogni richiesta dei clienti viene data risposta entro 24 ore.

Modello:PD-PIR121-Z

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR121-Z

Informazioni sul prodotto

Questo sensore di movimento a infrarossi di presenza a soffitto mini è un prodotto avanzato con sensore piroelettrico intelligente a infrarossi controllato digitalmente. Utilizza l'MCU per calcolare accuratamente le informazioni sull'interruttore e controlla accuratamente il relè da accendere nel punto zero dell'onda sinusoidale, in modo che ciascuno il carico è acceso. Nel punto zero dell'onda sinusoidale, si evita il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto l'impatto dell'alta tensione sotto il carico. A causa della diversificazione dei carichi elettrici attuali, in particolare le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si rompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale sul mercato ha una vita breve e una corrente di carico ridotta.

Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia maggiore rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto aumentano notevolmente. Questo prodotto equivale a scegliere la tranquillità e scegliere la sicurezza.

Questo prodotto ha una versione con alimentatore switching e una versione step-down con condensatore. La versione con alimentatore switching ha una tensione di funzionamento fino a 100 V-277 V e un consumo energetico in standby di <0,5 W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti considerarlo quando scegli un prodotto.

Specifiche

Alimentazione: 220-240VAC 50/60Hz
Carico nominale: 220 W. Qualsiasi carico
Impostazione dell'ora: 8S-8Min (regolabile)
Controllo della luce: <10LUX~2000LUX (regolabile)
Campo di rilevamento (22°C): 3 m max (raggi) (regolabile)

Angolo di rilevamento: 360°
Altezza di installazione: 2,5 m~4,5 m
Temperatura di lavoro: -10~+40°C
Velocità di movimento di rilevamento: 0,6~1,5 m/s
Umidità di lavoro: <93%RH

Informazioni sul sensore

Funzione
Campo di rilevamento: il campo di rilevamento è composto da campo di servizio su e giù, sinistro e destro, può essere selezionato in base al desiderio del consumatore. Ma l'orientamento in movimento ha un grande rapporto con la sensibilità.

Può identificare giorno e notte: il controllo della luce può essere regolato liberamente quando funziona. Può funzionare sia di giorno che di notte quando è regolato sulla posizione “sole” (max); ma può funzionare solo con il controllo della luce inferiore a 10 lux quando è regolato sulla posizione “luna” (min). Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova.

Il ritardo può essere aggiunto continuamente: quando riceve il secondo segnale di induzione dopo il primo, calcolerà ancora una volta il tempo sul resto del primo ritardo di base. (Imposta tempo)

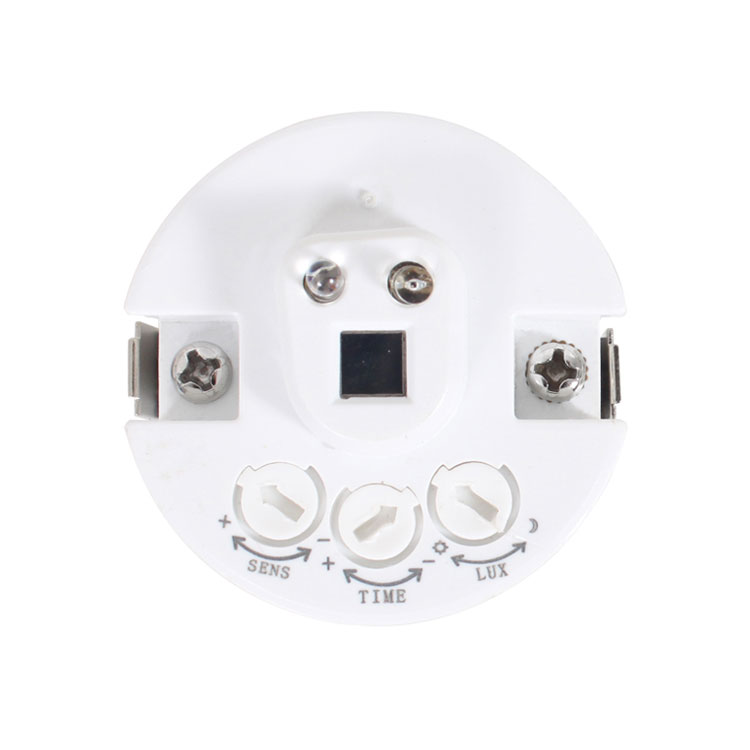

Potenziometro controllo luce (LUX): ruotare la manopola in senso orario per aumentarne il valore; in senso antiorario la manopola per decrementarne il valore.

Potenziometro del tempo (TIME): ruotando la manopola in senso orario si aumenta il suo valore, il tempo di ritardo massimo è di 8 minuti; ruotare la manopola in senso antiorario per decrementarne il valore, il tempo di ritardo minimo è di 8 secondi.

Potenziometro sensibilità (SENS): ruotando in senso orario la manopola per aumentarne il valore, la distanza massima è 3 m (raggi.).

Installazione (vedere lo schema seguente)
Spegnere l'alimentazione.
Inserire i tubi filettati nel cavo di alimentazione e nella linea di controllo.
Collegare l'alimentazione e il carico al sensore secondo lo schema della linea di collegamento.

Test
① SENS: regola il campo di rilevamento. Ruotare in senso orario per aumentarlo e in senso antiorario per diminuirlo. È 1 m quando si gira al minimo ed è 6 m quando si gira al massimo.
② TEMPO: regola l'impostazione del tempo di lavoro del carico. Ruotare in senso orario per aumentarlo e in senso antiorario per diminuirlo. L'impostazione del tempo è di circa 8 minuti quando si gira al massimo, e l'impostazione del tempo è di circa 8 secondi quando si gira al minimo.
③ LUX: regola la luce di lavoro. Ruotare in senso orario per aumentarlo e in senso antiorario per diminuirlo. Quando si gira al minimo, funzionerà solo al di sotto del controllo della luce di circa 10LUX, quando si gira al massimo, può funzionare con qualsiasi controllo della luce.

ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Prestare attenzione all'installazione

Appunti

Un elettricista o un essere umano esperto può installarlo.
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione.
Davanti alla finestra di rilevamento non dovrebbero esserci oggetti che ostacolino o disordini possano influenzare il rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.

Osservazione
1. Mantenere il sensore rivolto verso l'area in cui solitamente si muovono le persone.
2. Mantenere il sensore rivolto verso la posizione della luce ambientale per ottenere un'impostazione dell'illuminamento molto più precisa.
3. Se si rileva nuovamente il segnale entro il tempo di ritardo, il ritardo verrà superato.

Qualche problema e modo risolto
Il carico non funziona:
a: Controllare l'alimentazione e il carico.
b: Se il carico è buono.
c: Controllare se la luce di lavoro corrisponde alla luce ambientale.

La sensibilità è scarsa:
a: Controllare se davanti alla finestra di rilevamento ci sono ostacoli che impediscono la ricezione dei segnali.
b: Controllare se la temperatura ambiente è troppo alta.
c: Controllare se la sorgente del segnale si trova nei campi di rilevamento.
d: Se l'orientamento in movimento è giusto.

Il sensore non può chiudere automaticamente il carico:
a: Se c'è un segnale continuo nei campi di rilevamento.
b: Se il ritardo è impostato sul valore più lungo.
c: Se la potenza corrisponde alle istruzioni.
d: Se la temperatura dell'aria cambia vicino al sensore, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Questo manuale riguarda la programmazione del contenuto attuale di questo prodotto, ci sono eventuali cambiamenti e modifiche al produttore senza preavviso!
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
