Interruttore della luce del telecomando IR

Quella che segue è un'introduzione all'interruttore della luce del telecomando IR, spero di aiutarti a comprendere meglio l'interruttore della luce del telecomando IR.

Modello:PD-PIR101-Z-IR

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR101-Z-IR

Riepilogo

Questo interruttore della luce con telecomando IR è un prodotto avanzato con sensore piroelettrico intelligente a infrarossi controllato digitalmente. Utilizza l'MCU per calcolare accuratamente le informazioni sull'interruttore e controlla accuratamente il relè da accendere nel punto zero dell'onda sinusoidale, in modo che ciascun carico è acceso. Nel punto zero dell'onda sinusoidale, viene evitato il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto l'impatto dell'alta tensione sotto il carico. A causa della diversificazione dei carichi elettrici attuali, in particolare le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si rompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale sul mercato ha una vita breve e una corrente di carico ridotta.

Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia maggiore rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto aumentano notevolmente. Questo prodotto equivale a scegliere la tranquillità e a scegliere la sicurezza.

Questo prodotto ha una versione con alimentatore switching e una versione step-down con condensatore. La versione con alimentatore switching ha una tensione di funzionamento fino a 100 V-277 V e un consumo energetico in standby di <0,5 W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti considerarlo quando scegli un prodotto.

Specifiche

Alimentazione: 220-240 V CA, 50 Hz/60 Hz
100-130 V CA, 50 Hz/60 Hz
Tutti i carichi: 1200 W max. (220-240 V CA) 800 W max. (100-130 V CA)
Angolo di rilevamento: 360o (installazione a soffitto)
Impostazione del tempo: Impulso, 10 sec-12 min
(Regolazione manuale/telecomando a infrarossi)
Altezza di installazione: 2,5-4,5 m

Controllo della luce: <10LUX-2000LUX (regolabile)
(Regolazione manuale/telecomando a infrarossi)
Campo di rilevamento (22°C): 3-12 m (raggi)
(Regolazione manuale/telecomando a infrarossi)
Temperatura di esercizio: -10°C-+40°C
Umidità di lavoro: <93%RH
Velocità di movimento rilevata: 0,6-1,5 m/s

LED del sensore:
1. Dopo l'accensione per 30 secondi, entra nel normale stato di induzione. Durante questo periodo, le luci LED lampeggiano una volta al secondo.
2. Si accende una volta quando l'unità riceve il segnale di rilevamento.

Funzione
Regolazione LUX:
LUX si riferisce all'illuminamento dell'ambiente. La regolazione della manopola di regolazione LUX consente di scegliere quale
illuminamento che si desidera inserire il sensore nell'induzione. Scegli l'abitudine che fa per te.
Alcune delle scelte della soluzione 20LUX sono da illuminare. Alcuni scelgono l'illuminazione ambientale 50LUX come illuminazione induttiva, mentre altri scelgono di essere un'illuminazione induttiva in qualsiasi momento, purché la manopola di regolazione LUX sia regolata al massimo.

Regolazione dell'ora:
La manopola di regolazione del tempo viene utilizzata per regolare il tempo dopo che il sensore rileva la luce e l'utente può ragionevolmente selezionare il tempo di ritardo dopo l'induzione.

Informazioni sul sensore

Impostazione della manopola
① SENS: regola il campo di rilevamento. Ruotare in senso orario per aumentarlo e in senso antiorario per diminuirlo. Sono 3 m quando si gira al minimo e 12 m quando si gira al massimo.
②TIME: regola l'impostazione dell'ora del carico di lavoro. Ruotare in senso orario per aumentarlo e ruotare in senso antiorario per diminuirlo. L'impostazione del tempo è di circa 12 minuti quando si gira al massimo. È in modalità impulso（）quando si passa a mini. In modalità impulso, se si desidera passare alla modalità breve, ruotare leggermente in senso antiorario quando il LED lampeggia tre volte è ok.
③ LUX: regola la luce di lavoro. Ruotare in senso orario per aumentarlo e in senso antiorario per diminuirlo. Quando si gira al minimo, funzionerà solo al di sotto del controllo della luce di circa 10LUX, quando si gira al massimo, può funzionare con qualsiasi controllo della luce.
Nota: questo valore della distanza di rilevamento è misurato da un corpo umano con un'altezza di 1,6 m~1,7 m, una taglia media e una velocità di camminata di 1,0~1,5 m/sec. Se cambiano l'altezza e la forma del corpo e la velocità di camminata, cambierà anche la distanza di rilevamento.

ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

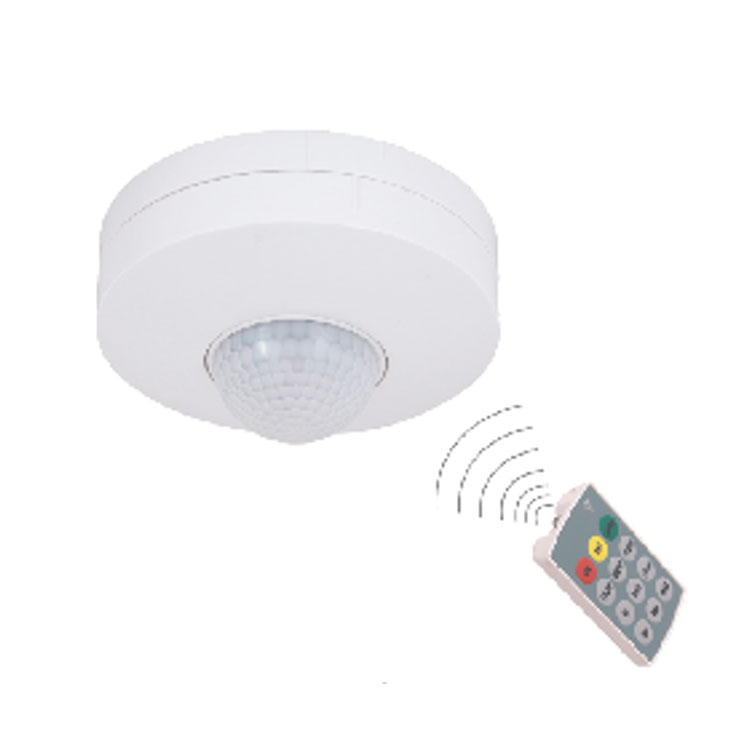

Telecomando
Quando si sceglie il telecomando a 15 tasti, leggere le istruzioni di seguito, troverete più funzioni.

Funzioni:
Modalità ON-ON, in modalità ON, l'indicatore LED nel sensore lampeggerà una volta al secondo, il carico collegato continuerà a funzionare per 6 ore e poi passerà automaticamente alla modalità AUTO.
NOTA: quando TIME è impostato sulla posizione, premendo ON non si accede alla modalità ON.

Modalità di rilevamento automatico AUTO: quando viene rilevato il segnale, l'indicatore LED nel sensore lampeggerà una volta.
NOTA: quando TIME è impostato sulla posizione, premendo ON non si accede alla modalità AUTO.

UNLOCK – premere UNLOCK e avviare l'impostazione. Se non si effettua alcuna impostazione, il sistema verrà bloccato entro 2 minuti, ovvero non sarà consentito modificare le impostazioni. Se si effettuano le impostazioni, il sistema verrà bloccato 5 secondi dopo l'ultima impostazione, ovvero non sarà consentito modificare le impostazioni.

SENS: è possibile scegliere la sensibilità impostata, MIN, 6 m, 8 m, MAX.
TEMPO: è possibile scegliere il ritardo temporale impostato tra 10”,2',6',12'.
LUX: è possibile scegliere la luce di lavoro impostata, 10,50,150,2000（LUX）.
Dopo aver selezionato tutto quanto sopra, premere OK o INVIA per avviare le impostazioni e il sensore funzionerà come impostazioni del controller.
NOTA: il controller è dotato al suo interno di CMOS in grado di memorizzare tutte le impostazioni effettive!

Istruzioni per l'installazione
(1) Prima dell'installazione, spegnere l'alimentazione;
(2)Ruotare il coperchio superiore in senso antiorario e toglierlo, serrare le viti che fissano il coperchio inferiore;
(3)Installare il coperchio inferiore nella posizione selezionata con la vite (come①);
(4) Secondo lo schema del cavo di collegamento, collegare il cavo di alimentazione e il cavo di carico nella colonna della linea di collegamento nel sensore;
(5)Abbottonare il coperchio superiore sul sensore e ruotarlo e serrarlo in senso orario（come②）, l'installazione è terminata.

Nota
Dovrebbe essere installato da un elettricista o da un uomo esperto.
Evitare di installarlo sugli oggetti disordini.
Non dovrebbero esserci ostacoli o oggetti in movimento davanti alla finestra di rilevamento che influenzano il rilevamento. Evitare di installarlo vicino a zone di alterazione della temperatura dell'aria come aria condizionata, riscaldamento centralizzato, ecc.
Considerando la tua sicurezza, non aprire il coperchio quando trovi il gancio dopo l'installazione.
Se c'è differenza tra il prodotto e le istruzioni, fare riferimento principalmente al prodotto.

Qualche problema e modo risolto
Il carico non funziona:
UN. Controllare che l'alimentazione e il collegamento del carico siano corretti.
B. Controlla se il carico è buono.
C. Controllare se la lampada da esposizione accelera la sua velocità dopo il rilevamento.
D. Controllare se la luce di lavoro corrisponde al controllo della luce.

La sensibilità è scarsa:
UN. Controllare se sono presenti ostacoli davanti alla finestra di rilevamento per effettuare la ricezione dei segnali.
B. Si prega di verificare se la temperatura ambiente è troppo alta.
C. Verificare se la sorgente del segnale si trova nei campi di rilevamento.
D. Si prega di verificare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni.
e. Si prega di verificare se l'orientamento in movimento è corretto.

Il sensore non può chiudere automaticamente il carico:
UN. Controllare se ci sono segnali continui nei campi di rilevamento.
B. Controlla se l'impostazione del tempo è impostata sul valore più lungo.
C. Controllare se la potenza corrisponde alle istruzioni.
D. Controllare se il cambiamento di temperatura si avvicina ovviamente al sensore, come l'aria condizionata o il riscaldamento centralizzato, ecc.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Questo manuale per il contenuto della programmazione di questo prodotto al momento, non noteremo se ci sono aggiornamenti.
È severamente vietata qualsiasi riproduzione per altri scopi del contenuto del manuale di istruzioni senza il permesso della società.
