Sensore a infrarossi

Benvenuti ad acquistare il sensore a infrarossi da noi. Ad ogni richiesta dei clienti viene data risposta entro 24 ore.

Modello:PD-PIR601

Invia richiesta

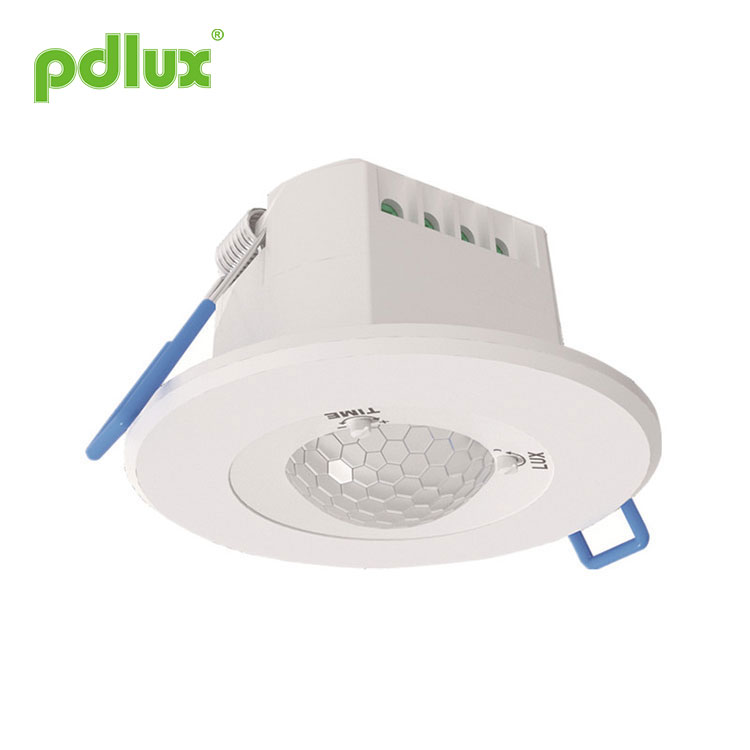

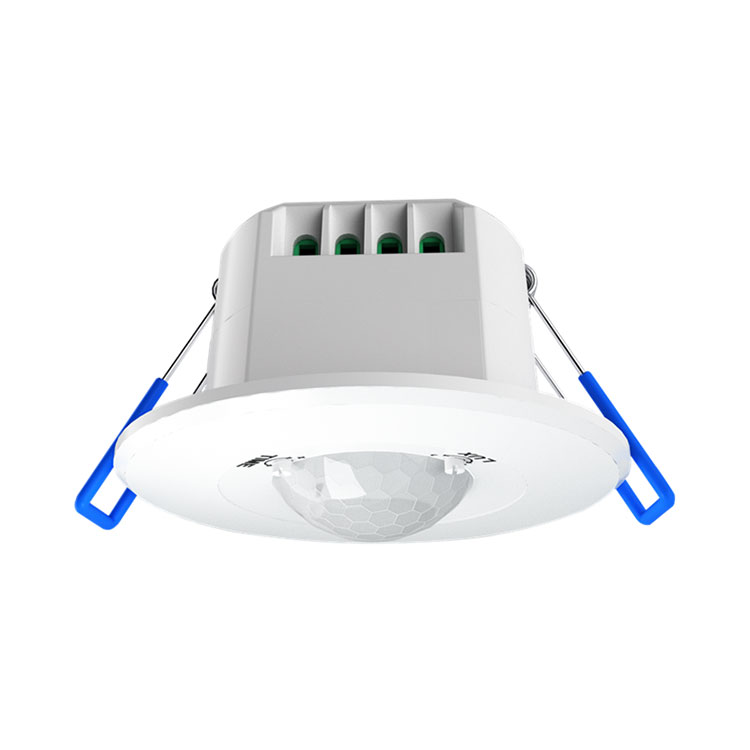

Istruzioni per il sensore a infrarossi serie PD-PIR601

Riepilogo
Versione base: PD-PIR601B, PD-PIR601P
Questo prodotto è un nuovo tipo di interruttore di illuminazione a risparmio energetico che utilizza rilevatori ad alta sensibilità; integra automazione, comodità, sicurezza, risparmio energetico e uso pratico; un'area di rilevamento su larga scala è composta da aree di servizio superiore ed inferiore, sinistra e destra; l'energia infrarossa emessa dal corpo umano viene utilizzata come sorgente del segnale di controllo, quando qualcuno entra nell'area di rilevamento, può avviare immediatamente il carico controllato; può identificare automaticamente il giorno e la notte; è facile da installare e ha una vasta gamma di utilizzo.

Versione con passaggio per lo zero: PD-PIR601B-Z, PD-PIR601P-Z
Basato sulla funzione della versione base, l'uso dell'MCU per calcolare accuratamente le informazioni di commutazione e il relè è controllato per essere acceso al punto zero dell'onda sinusoidale. Ha una forte capacità di corrente anti-impatto, in modo che ogni carico sia collegato al punto zero dell'onda sinusoidale. evitare la modalità di controllo convenzionale nell'alta tensione sinusoidale sul problema della sovracorrente, in particolare il carico contiene un condensatore di grande capacità sotto l'impatto del relè di danno ad alta tensione, non è paragonabile ai prodotti convenzionali. È possibile collegare qualsiasi tipo di carico. Individuare giorno e notte; è facile da installare e ha una vasta gamma di utilizzo.

Specifiche
Alimentazione: 220-240 V CA
Frequenza di alimentazione: 50/60 Hz
Controllo della luce: <10LUX~2000LUX (regolabile)

PD-PIR601B:
Carico nominale: 800 W max.tungsteno
Fluorescente e LED max. 150 W
Impostazione dell'ora: Min: 8±3sec Max: 7±2min (regolabile)
Campo di rilevamento: 3 x 5 m (raggi)
Angolo di rilevamento: ovale

PD-PIR601B-Z:

Tutti i carichi: 1200 W max.
Impostazione dell'ora: 8±3 secondi Max: 7±2 minuti (regolabile)
Campo di rilevamento: 3 x 5 m (raggi)
Angolo di rilevamento: ovale

Velocità di movimento rilevata: 0,6~1,5 m/s
Altezza di installazione: 2,5-4,5 m
Temperatura di lavoro: -10°C~+40°C

PD-PIR601P:
Carico nominale: 800 W max.tungsteno
Fluorescente e LED max. 150 W
Impostazione dell'ora: Min: 8±3sec Max: 7±2min (regolabile)
Campo di rilevamento: 5 x 5 m (raggi)
Angolo di rilevamento: circolare

PD-PIR601P-Z:

Tutti i carichi: 1200 W max.
Impostazione dell'ora: 10 secondi-12 minuti (regolabile)
Campo di rilevamento: 5 x 5 m (raggi)
Angolo di rilevamento: circolare

NOTA
1. La temperatura ambiente della distanza di rilevamento è 22-24℃ e la distanza di rilevamento diminuisce all'aumentare della temperatura;
2. L'altezza di installazione è diversa, il raggio della distanza di rilevamento è diverso. Si consiglia di installare questo prodotto ad un'altezza di 2,5-4,5 metri e puoi provare ad alzarlo fino a 6 metri in circostanze speciali;
3. 601B-Z e 601P-Z sono controlli di sistema digitali, con ulteriori margini di miglioramento. La sensibilità può essere aggiornata in base alle esigenze del cliente; è possibile aggiungere la porta di controllo congiunta e la porta P; il tempo di ritardo può essere aggiornato secondo necessità.

Modalità di impostazione: potenziometro
Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.
(1)Impostazione del controllo della luce
Il valore di illuminamento di lavoro può essere regolato nell'intervallo <10-2000LUX.
Il minimo quando gira in senso antiorario fino alla fine e il massimo quando gira in senso orario fino alla fine.
(2) Impostazione dell'ora
Il minimo quando gira in senso antiorario fino alla fine e il massimo quando gira in senso orario fino alla fine.

PD-PIR601B:Min: 8±3sec Max: 7±2min (regolabile)
PD-PIR601B-Z:8±3 secondi massimo: 7±2 minuti (regolabile)
PD-PIR601P:Min: 8±3sec Max: 7±2min (regolabile)
PD-PIR601P-Z:10sec-12min (regolabile)

Nota: dopo che la luce si è spenta, è necessario attendere quasi 1 secondo prima di poter rilevare nuovamente. La luce si accenderà solo quando verrà rilevato un segnale trascorso questo tempo.

Uso corretto della regolazione del ritardo: viene utilizzata per regolare il tempo di ritardo dall'accensione allo spegnimento automatico della luce dopo che il sensore rileva il movimento umano. Gli utenti possono adattarsi in base alle reali esigenze. Poiché i prodotti con sensori a infrarossi hanno una funzione di rilevamento continuo, in breve, il sistema riprogramma i tempi ogni volta che il sensore rileva prima della fine del tempo di ritardo. Finché le persone si muovono all'interno del raggio di rilevamento, la luce non si spegne. Pertanto, si consiglia agli utenti di provare a regolare il tempo di ritardo il più piccolo possibile per risparmiare energia.

Informazioni sul sensore

Schema di collegamento-filo
Collegare la linea secondo la figura a destra
L – Filo sotto tensione;
N – Filo neutro;
L’ – Cavo di carico;
Collegare L e N con l'alimentazione;
Collegare L` e N con il carico.

Installazione
Spegnere l'alimentazione.
Inserire il tubo filettato nel cavo di alimentazione e nel cavo di controllo.
Collegare l'alimentazione e il carico al sensore secondo lo schema elettrico.

Appunti
Un elettricista o un essere umano esperto può installarlo.
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione.
Davanti alla finestra di rilevamento non dovrebbero esserci oggetti che ostacolino o disordini possano influenzare il rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.

1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore. Selezionare il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.

● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Questo manuale è il contenuto della programmazione del prodotto, non ti informeremo separatamente. È severamente vietato copiare il contenuto del manuale di istruzioni per qualsiasi altro scopo senza il permesso dell'azienda.
