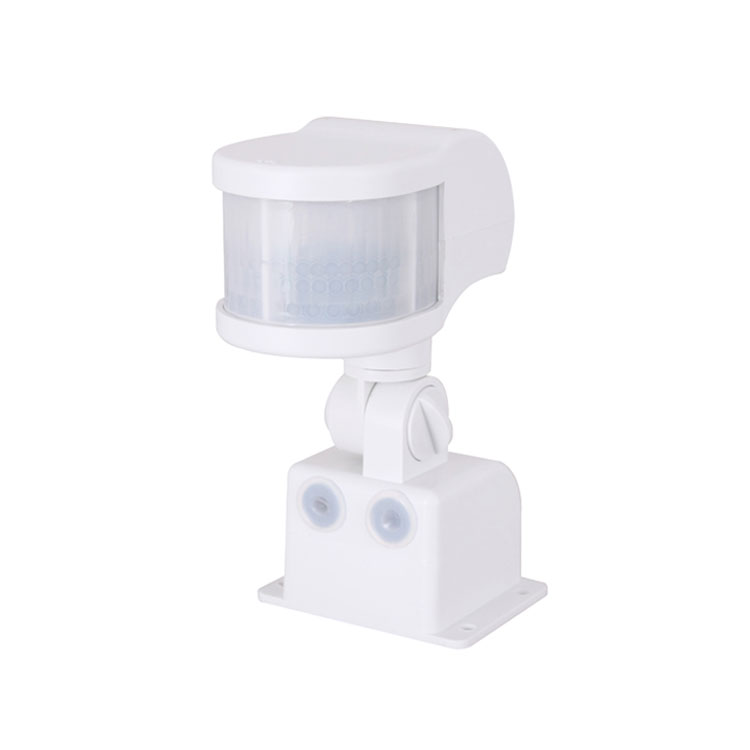

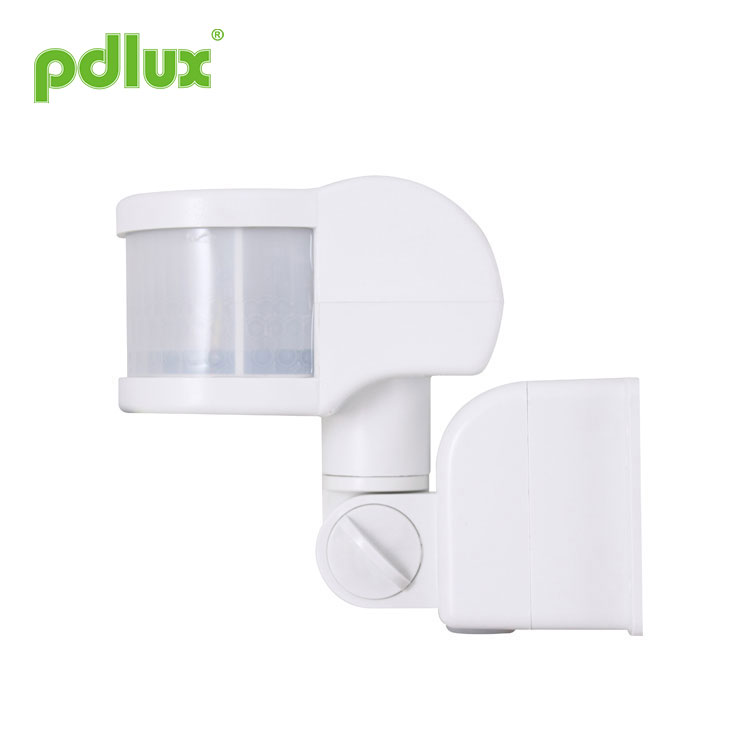

Interruttore con sensore a infrarossi

Quella che segue è un'introduzione all'interruttore del sensore a infrarossi, spero di aiutarti a comprendere meglio l'interruttore del sensore a infrarossi. Benvenuto ai nuovi e vecchi clienti per continuare a collaborare con noi per creare insieme un futuro migliore!

Modello:PD-PIR126

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR126

INFORMAZIONI SUL PRODOTTO
Questo interruttore con sensore a infrarossi è un nuovo interruttore di illuminazione a risparmio energetico, che adotta due rilevatori ad alta sensibilità, circuito integrato e tecnologia SMT; riunisce automatismo, comodità, sicurezza e risparmio energetico, ecc. L'ampio rilevamento è compreso nel campo di servizio destro e sinistro; utilizza i raggi infrarossi del corpo come fonte di controllo del segnale per avviare il carico quando l'essere umano entra nel campo di rilevamento; il sensore può identificare automaticamente il giorno e la notte. È ampiamente utilizzato e facile da installare; ha le funzioni di spettacolo di potenza e rilevamento.

SPECIFICHE
Alimentazione: 220 V/AC-240 V/AC
Frequenza di alimentazione: 50 Hz
Campo di rilevamento: 11 m massimo (22 ℃)
Angolo di rilevamento: 220°
Impostazione dell'ora: Min: 8 secondi ± 3 secondi
Massimo: 7min±2min (regolabile)
Luce di controllo: <3LUX~luce solare
(regolabile)

Carico nominale: 1200 W max. tungsteno
Temperatura di lavoro: -10~+40℃
Umidità di lavoro: <93%RH
Altezza di installazione: 1,5 m~2,5 m
Potenza in standby: 0,45 W (funzionante) 0,1 W (statico)
Velocità di movimento di rilevamento: 0,6~1,5 m/s

INFORMAZIONI SUL SENSORE

FUNZIONE
>La distanza di rilevamento può essere regolata: la distanza di rilevamento è breve se si preme l'interruttore, altrimenti è lunga;

>Può identificare automaticamente il giorno e la notte: la luce ambientale in cui funziona PD-PIR126 può essere regolata liberamente, quando lo si gira verso la luce del sole (più grande), può funzionare giorno e notte; Se lo giri sulla luna (la più piccola), può funzionare solo con una luce inferiore a 3LUX. Si prega di fare riferimento al metodo di prova per la regolazione;

> Indicazione di alimentazione e rilevamento: la spia lampeggia una volta ogni 4 secondi dopo l'accensione, può lampeggiare 2 volte ogni 1 secondo dopo aver ricevuto i segnali di induzione. Quindi può mostrare se il rilevatore e l'alimentazione sono normali;

>Ritardo aggiunto continuamente: quando riceve il secondo segnale di induzione dopo il primo, dovrebbe calcolare nuovamente il tempo sulla base del resto del primo ritardo;

>Regolazione del ritardo: il ritardo dell'orario di lavoro può essere regolato in base ai desideri del cliente, il tempo minimo è 8 secondi ± 3 secondi, il massimo è 7 minuti ± 2 minuti;

>Funzione di blocco: durante il lavoro, il sensore manterrà l'illuminazione del carico quando l'alimentazione viene spenta per 2 secondi e poi riaccesa. Spegnere l'alimentazione per 4 secondi e poi riaccenderla, il sensore riprenderà l'automazione.

INFORMAZIONI SUL PRODOTTO (come il diagramma1)
Δ Spegnere l'alimentazione;
Δ Svitare la vite sul coperchio della base, tirare il foro del cablaggio, inserire il cavo di alimentazione e di carico nel coperchio della base;
Δ Fissare la base-coperchio con la vite di dilatabilità nella posizione di installazione selezionata;
Δ Inserire il cavo di alimentazione e di carico nel sensore secondo lo schema di indicazione;
Δ Fissare il sensore sul coperchio della base, avvitare saldamente la vite, quindi è possibile elettrizzarlo per testarlo.

TEST
>Ruotare la manopola di controllo della luce in senso antiorario al massimo; ruotare la manopola del tempo in senso orario sul minimo.

>Accendere l'alimentazione, il carico controllato non dovrebbe funzionare e la spia lampeggia una volta ogni 4 secondi; il carico funzionerà entro 5~10 secondi e la spia lampeggia due volte al secondo. Se non ci sono segnali di induzione, il carico dovrebbe smettere di funzionare entro 5~30 secondi, la spia dovrebbe riprendere a lampeggiare 1 volta ogni 4 secondi.

>Rilevalo di nuovo 5-10 secondi dopo che il carico si è spento, il carico dovrebbe funzionare e la spia lampeggia 2 volte ogni 1 secondo, il carico smette di funzionare entro 5-15 secondi.

>Ruotare la manopola LUX fino al minimo in senso antiorario. Se lo provi con una luce ambientale superiore a 3LUX, percepisci che il carico non dovrebbe funzionare dopo che il carico smette di funzionare; se si copre la lente di rilevamento con un oggetto opaco (asciugamano, ecc.), il carico dovrebbe funzionare. In assenza di segnali di rilevamento, è normale che il carico smetta di funzionare entro 5-15 secondi.

>Attenzione: ci deve essere un intervallo di 5sec tra il secondo senso ed il primo senso quando il carico smette di funzionare, mentre non è necessario che ci sia un intervallo in cui si induce continuamente mentre il carico non smette di funzionare.

NOTA
>Elettricista o persona esperta possono installarlo;
>Gli oggetti inquieti non possono essere considerati come base-faccia dell'installazione;
>Non ci sono oggetti che ostacolano o agitano il rilevamento davanti alla finestra di rilevamento;
>Evitare di installarlo in prossimità di zone con alterazione della temperatura, ad esempio: Aria condizionata, riscaldamento centralizzato ecc;
>Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.

ALCUNI PROBLEMI E MODO RISOLTO
1、Il caricamento non funziona:
UN. Controllare la potenza e il carico;
B. Se la spia lampeggia 1 volta ogni 4 secondi;
C. Se il carico è buono;
D. Se la spia lampeggia rapidamente dopo il rilevamento;
e. Controlla se la luce di lavoro impostata corrisponde alla luce ambientale.

2、La sensibilità è scarsa:
UN. Si prega di verificare se c'è qualche ostacolo davanti alla finestra di rilevamento che influisce sulla ricezione dei segnali;
B. Si prega di controllare la temperatura ambiente;
C. Controllare se la sorgente del segnale si trova nei campi di rilevamento;
D. Si prega di verificare l'altezza di installazione;
e. Se l'orientamento in movimento è corretto.

3、Il sensore non può spegnere automaticamente il carico:
UN. Se c'è un segnale continuo nel campo di rilevamento;
B. Se il ritardo è impostato sul valore più lungo;
C. Se la potenza corrisponde alle istruzioni richieste;
D. Se la temperatura cambia vicino al sensore (condizionatore d'aria, riscaldamento centralizzato, ecc.);
e. Controllalo se è in condizioni di blocco.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
