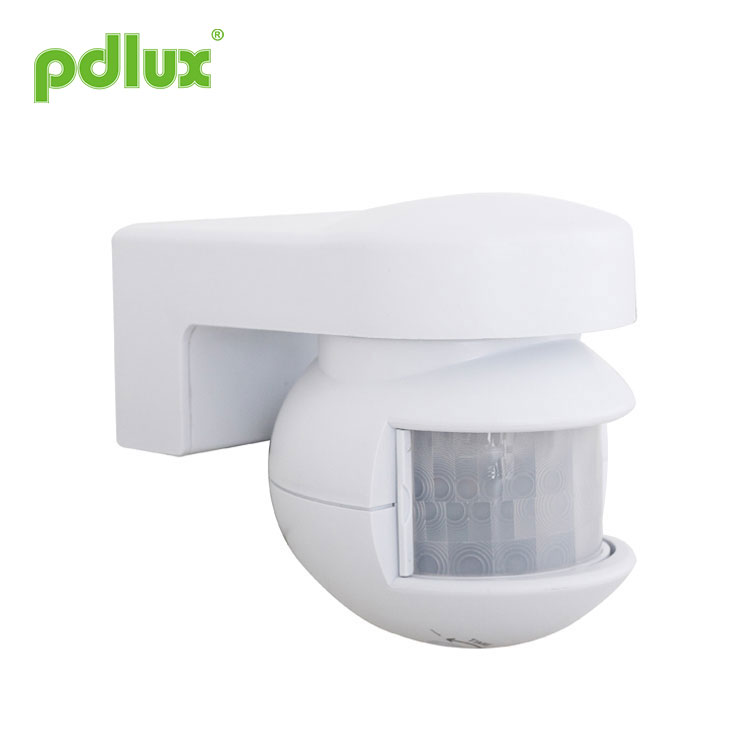

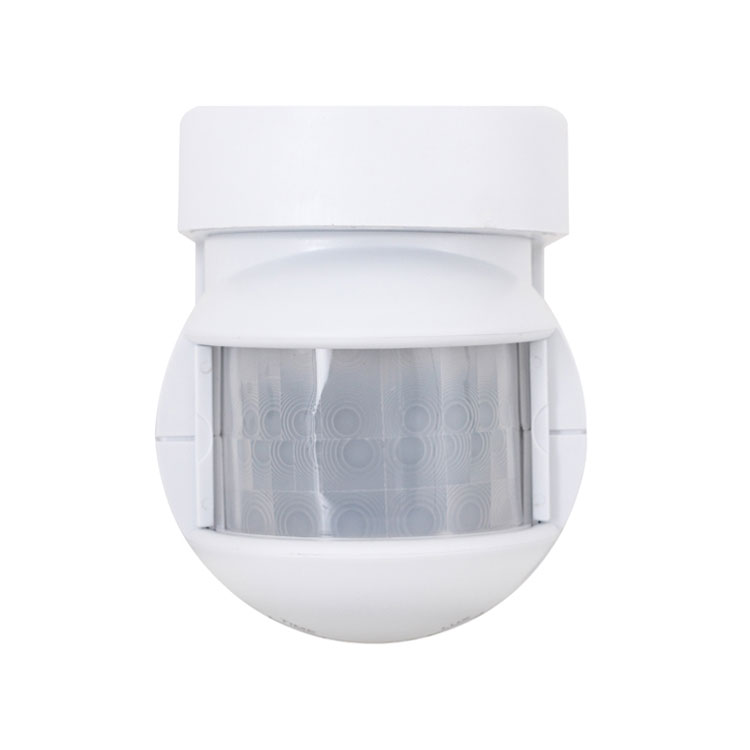

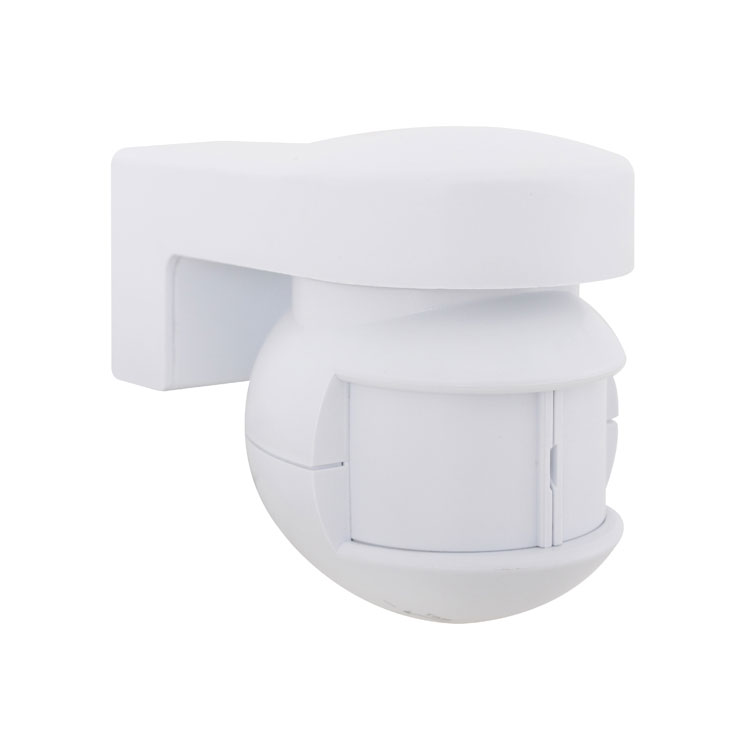

Sensore intelligente piroelettrico a infrarossi

Come produttori professionali, vorremmo fornirvi un sensore intelligente piroelettrico a infrarossi. E ti offriremo il miglior servizio post-vendita e consegne puntuali.

Modello:PD-PIR65S-Z

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR65S-Z

Riepilogo
Questo prodotto è un sensore intelligente piroelettrico a infrarossi avanzato controllato digitalmente. Questo prodotto utilizza un sensore ad alta risoluzione che è quasi il doppio della sensibilità di un singolo sensore tradizionale. Utilizza l'MCU per calcolare con precisione le informazioni di commutazione e controlla accuratamente il relè per essere acceso al punto zero dell'onda sinusoidale, in modo che ciascun carico sia acceso. Nel punto zero dell'onda sinusoidale, si evita il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto l'impatto dell'alta tensione sotto il carico.

A causa della diversificazione dei carichi elettrici attuali, soprattutto le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si rompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale sul mercato ha una vita breve e una corrente di carico ridotta.

Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia maggiore rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto aumentano notevolmente. Questo prodotto equivale a scegliere la tranquillità e scegliere la sicurezza.

Questo prodotto ha una versione con alimentatore switching e una versione step-down con condensatore. La versione con alimentatore switching ha una tensione di funzionamento fino a 100 V-277 V e un consumo energetico in standby di <0,5 W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti considerarlo quando scegli un prodotto.

Specifiche
Alimentazione: 220-240 V CA, 50 Hz/60 Hz
100-130 V CA, 50 Hz/60 Hz
Tutti i carichi: 1200 W (220-240 V CA)
800 W（100-130 V CA）
Impostazione dell'ora: 10 secondi-12 minuti (regolabile)
Campo di rilevamento (22°C): 10 mMax.

Controllo della luce: <10LUX-2000LUX (regolabile)
Angolo di rilevamento: 110º (regolabile)
Temperatura di esercizio: -10°C-+40°C
Altezza di installazione: 1,8-2,5 m
Umidità di lavoro: <93%RH
Velocità di movimento di rilevamento: 0,6-1,5 m/s

Informazioni sul sensore

Funzione

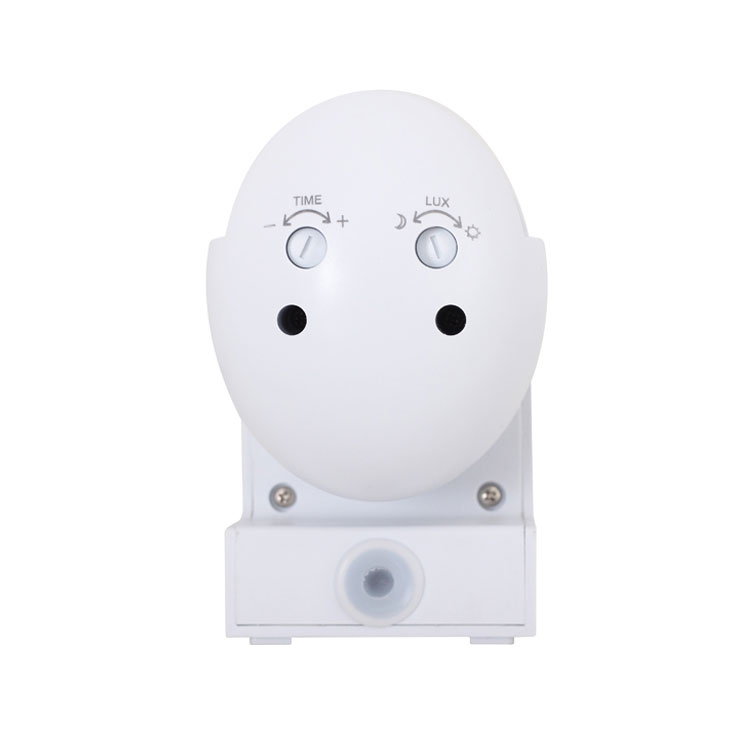

Regolazione LUX:
LUX si riferisce all'illuminamento dell'ambiente. La regolazione della manopola di regolazione LUX consente di scegliere con quale illuminamento si desidera che il sensore entri nell'induzione. Scegli l'abitudine che fa per te.

Alcune delle scelte della soluzione 20LUX sono da illuminare. Alcuni scelgono l'illuminazione ambientale 50LUX come illuminazione induttiva, mentre altri scelgono di essere un'illuminazione induttiva in qualsiasi momento, purché la manopola di regolazione LUX sia regolata al massimo.

Regolazione dell'ora:
La manopola di regolazione del tempo viene utilizzata per regolare il tempo dopo che il sensore rileva la luce e l'utente può ragionevolmente selezionare il tempo di ritardo dopo l'induzione.

(1)Impostazione dell'ora

Regolare l'impostazione del tempo di lavoro del carico. Ruotare in senso orario per aumentarlo e in senso antiorario per diminuirlo. L'impostazione del tempo è di circa 12 minuti quando si gira al massimo, e l'impostazione del tempo è di circa 10 secondi quando si gira al minimo.

NOTA: quando la luce si spegne automaticamente, ci vorranno 4 secondi prima che il sensore sia pronto a rilevare un altro movimento, ovvero solo il segnale rilevato 4 secondi dopo può accendere automaticamente la luce.
Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima che scada il tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.

(2)Impostazione del controllo della luce

Regolare la luce di lavoro. Ruotare in senso orario per aumentarlo e in senso antiorario per diminuirlo.
Quando si passa a mini, funzionerà solo al di sotto del controllo della luce di circa 10LUX, quando si gira al massimo, può funzionare con qualsiasi controllo della luce.

Test
1. Ruotare la manopola LUX in senso orario al massimo (SOLE). Ruotare la manopola del tempo in senso antiorario al minimo. Ruotare la manopola del sensore in senso orario al massimo.

2. Alimentazione collegata, il carico controllato inizierà a funzionare e smetterà di funzionare 2±1 secondi dopo quando non viene rilevato alcun segnale continuo.

3. Una volta rilevato, il carico funziona e l'indicatore si accende e smette di funzionare 10 secondi dopo quando non viene rilevato alcun segnale continuo. E se il segnale viene rilevato 4 secondi dopo, il carico dovrebbe iniziare a funzionare e l'indicatore dovrebbe accendersi e smettere di funzionare 10 secondi dopo quando non viene rilevato alcun segnale continuo.

4. Ruotare la manopola LUX in senso antiorario al minimo. Se viene testato in circostanze superiori a 10LUX, il carico non dovrebbe funzionare dopo che il carico a induzione smette di funzionare; ma se si copre la finestra di rilevamento con oggetti opachi (asciugamano, ecc.), il carico funziona. In assenza di segnali di induzione, il carico dovrebbe smettere di funzionare entro 10 secondi.

Nota
Dovrebbe essere installato da un elettricista o da un uomo esperto.
Evitare di installarlo sugli oggetti disordini.
Non dovrebbero esserci ostacoli o oggetti in movimento davanti alla finestra di rilevamento che incidono sul rilevamento.
Evitare di installarlo vicino a zone con alterazione della temperatura dell'aria come aria condizionata, riscaldamento centralizzato, ecc.
Considerando la tua sicurezza, non aprire il coperchio quando trovi il gancio dopo l'installazione.
Se c'è differenza tra il prodotto e le istruzioni, fare riferimento principalmente al prodotto.

Qualche problema e modo risolto
Il carico non funziona:
UN. Controllare che l'alimentazione e il collegamento del carico siano corretti.
B. Controlla se il carico è buono.
C. Controllare se la lampada da esposizione accelera la sua velocità dopo il rilevamento.
D. Controllare se la luce di lavoro corrisponde al controllo della luce.

La sensibilità è scarsa:
UN. Controllare se sono presenti ostacoli davanti alla finestra di rilevamento per effettuare la ricezione dei segnali.
B. Si prega di verificare se la temperatura ambiente è troppo alta.
C. Verificare se la sorgente del segnale si trova nei campi di rilevamento.
D. Si prega di verificare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni.
e. Si prega di verificare se l'orientamento in movimento è corretto.

Il sensore non può chiudere automaticamente il carico:
UN. Controllare se ci sono segnali continui nei campi di rilevamento.
B. Controlla se l'impostazione del tempo è impostata sul valore più lungo.
C. Controllare se la potenza corrisponde alle istruzioni.
D. Controllare se il cambiamento di temperatura si avvicina ovviamente al sensore, come l'aria condizionata o il riscaldamento centralizzato, ecc.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Questo manuale riguarda la programmazione del contenuto attuale di questo prodotto, ci sono eventuali cambiamenti e modifiche al produttore senza preavviso!
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
