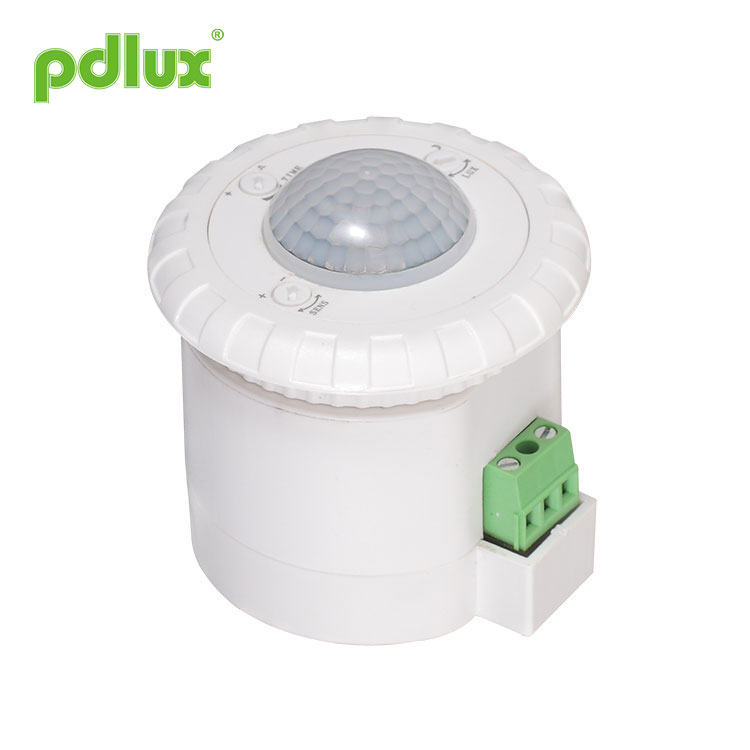

Sensore rilevatore di movimento PIR del corpo umano

Quella che segue è un'introduzione al sensore del rilevatore di movimento PIR del corpo umano, spero di aiutarti a comprendere meglio il sensore del rilevatore di movimento PIR del corpo umano. Benvenuto ai nuovi e vecchi clienti per continuare a collaborare con noi per creare insieme un futuro migliore!

Modello:PD-PIR110

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR110

Riepilogo

Il sensore del rilevatore di movimento PIR del corpo umano è un nuovo interruttore a risparmio energetico che adotta un rilevatore di buona sensibilità, un circuito integrato e SMT. Raccoglie funzioni automatiche, convenienti, sicure, di risparmio energetico e pratiche. L'ampio campo di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro. Funziona ricevendo i raggi infrarossi del movimento umano. Quando si entra nei campi di rilevamento, è possibile avviare immediatamente il carico e identificare automaticamente il giorno e la notte; può essere utilizzato con vari tipi di lampade e lanterne.

Specifiche

Alimentazione: 220-240 V CA
Frequenza di alimentazione: 50/60 Hz
Carico nominale:
Tungsteno massimo 800 W (220-240 V CA)
Fluorescente massimo 200 W (220-240 V CA)
Impostazione dell'ora: min: 8±3 secondi
massimo: 8±3Min (regolabile)

Controllo della luce: <10LUX~2000LUX (regolabile)
Campo di rilevamento: 8 m massimo (<22°C) (regolabile)
Angolo di rilevamento: 360°
Altezza di installazione: 2,5 m~3,5 m
Temperatura di lavoro: -10~+40°C
Velocità di movimento di rilevamento: 0,6~1,5 m/s
Umidità di lavoro: <93%RH

Informazioni sul sensore

Funzione

Campo di rilevamento: il campo di rilevamento è composto da campo di servizio su e giù, sinistro e destro, può essere selezionato in base al desiderio del consumatore. Ma l'orientamento in movimento ha un grande rapporto con la sensibilità.

Può identificare giorno e notte: il controllo della luce può essere regolato liberamente quando funziona. Può funzionare sia di giorno che di notte quando è regolato sulla posizione “sole” (max); ma può funzionare solo con il controllo della luce inferiore a 10 lux quando è regolato sulla posizione “luna” (min). Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova.

L'impostazione del tempo può essere aggiunta continuamente: quando riceve il secondo segnale di induzione dopo il primo, calcolerà ancora una volta il tempo sul resto del primo ritardo di base. (Imposta tempo)

Potenziometro controllo luce (LUX): ruotare la manopola in senso orario per aumentarne il valore; in senso antiorario la manopola per decrementarne il valore.

Potenziometro del tempo (TIME): ruotando la manopola in senso orario per aumentarne il valore, il tempo di ritardo massimo è 8±3 minuti; ruotare la manopola in senso antiorario per diminuirne il valore, il tempo di ritardo minimo è 8±3 secondi.

Potenziometro sensibilità (SENS): ruotando in senso orario la manopola per aumentarne il valore, la distanza massima è 10±2m; ruotare la manopola in senso antiorario per diminuirne il valore, la distanza minima è 3±2m.

ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente!

Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo.

Installazione (vedere il diagramma seguente)
Spegnere l'alimentazione.
Inserire i tubi filettati nel cavo di alimentazione e nella linea di controllo.
Collegare l'alimentazione e il carico al sensore secondo lo schema dei cavi di collegamento.

Test
Ruotare la manopola di controllo della luce in senso orario sul massimo (sole), ruotare la manopola del tempo in senso antiorario sul minimo, ruotare la manopola della sensibilità in senso orario sul massimo.

1.Quando è collegato all'elettricità per 30 secondi, il sensore è funzionante. Dopo che la luce si è spenta, agita la mano proprio davanti alla finestra di rilevamento del sensore, la luce dovrebbe accendersi dopo che il sensore ha rilevato il segnale. Senza rilevamento continuo per 8±3 secondi, la luce dovrebbe spegnersi.

2. Ruotare in senso antiorario la manopola di controllo della luce al suo valore minimo (notte), dopo che la luce si spegne, agitare la mano proprio davanti alla finestra di rilevamento del sensore, la luce si spegne. Coprire la finestra di rilevamento con oggetti non trasparenti (panno nero), la luce si accenderà durante il rilevamento una volta. Senza rilevamento continuo per 8±3 secondi, la luce dovrebbe spegnersi.

Innanzitutto, ruotare in senso orario la manopola di controllo della luce fino al suo valore massimo (giorno). Quindi in senso orario la manopola del tempo e della sensibilità al suo valore massimo. Contando il tempo quando è collegata all'elettricità, la luce dovrebbe spegnersi in 8±3 minuti.

3.Quando è collegato all'elettricità per 30 secondi, il sensore è funzionante. Inizia a rilevare dopo che la luce si spegne. La luce si accenderà quando il sensore rileva il segnale. Smettere di rilevare; la luce si spegnerà entro 8±3 secondi nel caso in cui il sensore non rilevi alcun segnale.

Ruotando in senso antiorario la manopola di controllo della luce al suo valore minimo (notte), inizia a rilevare che dopo che la luce si spegne, la luce è spenta. Diminuire lentamente la luminosità della camera oscura; la luce si accenderà quando il lumen sarà inferiore a 10 LUX. Smettere di rilevare; la luce si spegnerà tra 8±3 secondi.

Appunti
Un elettricista o un essere umano esperto può installarlo.
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione.
Davanti alla finestra di rilevamento non dovrebbero esserci oggetti che ostacolino o disordini possano influenzare il rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.

Qualche problema e modo risolto
Il carico non funziona:
a: Controllare l'alimentazione e il carico.
b: Se il carico è buono.
c: Controllare se la luce di lavoro corrisponde al controllo della luce.

La sensibilità è scarsa:
a: Controllare se davanti alla finestra di rilevamento ci sono ostacoli che impediscono la ricezione dei segnali.
b: Controllare se la temperatura ambiente è troppo alta.
c: Controllare se la sorgente del segnale si trova nei campi di rilevamento.
d: Se l'orientamento in movimento è giusto.

Il sensore non può chiudere automaticamente il carico:
a: Se c'è un segnale continuo nei campi di rilevamento.
b: Se l'impostazione del tempo è impostata sul valore più lungo.
c: Se la potenza corrisponde alle istruzioni.
d: Se la temperatura dell'aria cambia vicino al sensore, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc.

● Se utilizzato in ambienti diversi, non regolare la sensibilità al massimo. Perché ciò potrebbe facilmente portare a un malfunzionamento.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
