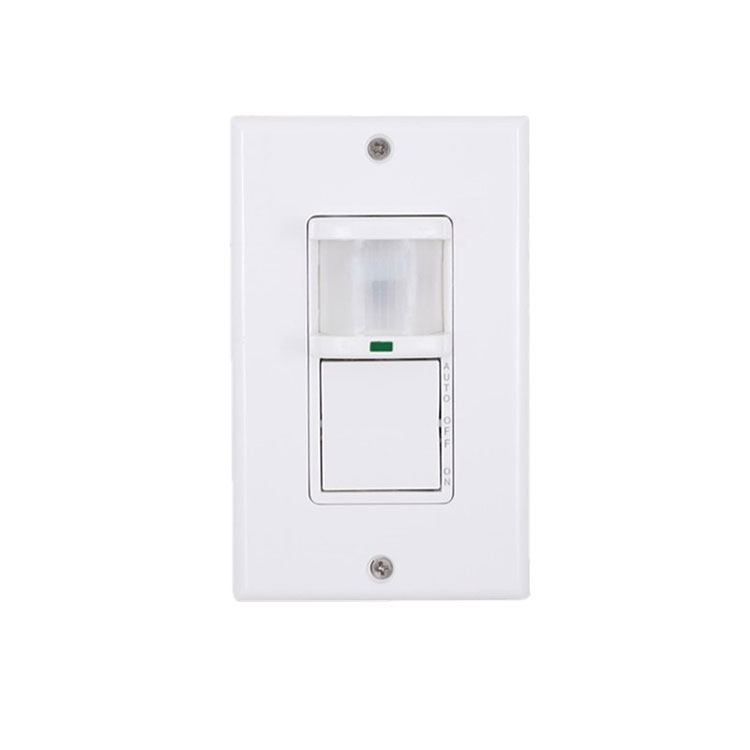

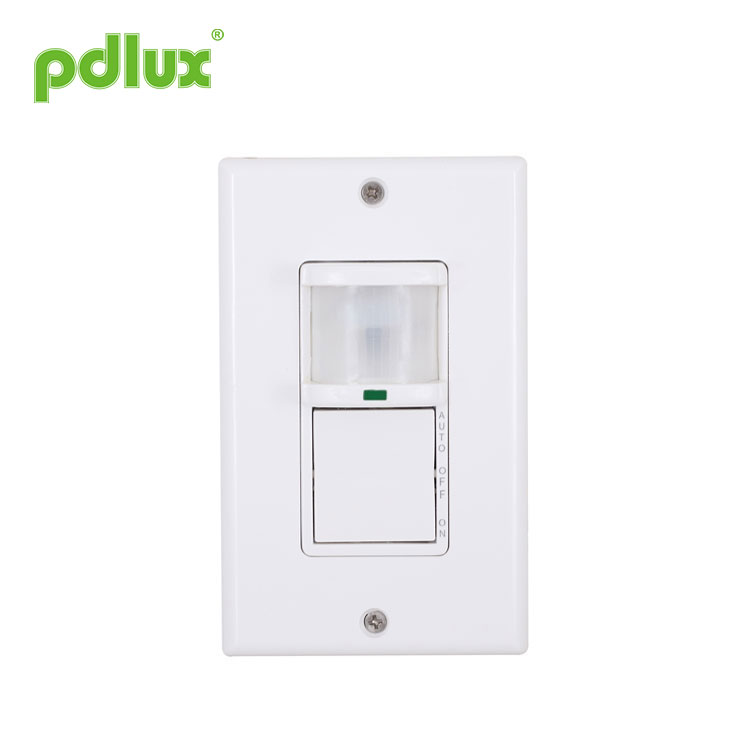

Interruttore del sensore di movimento del rilevatore a infrarossi del corpo umano

Quella che segue è un'introduzione all'interruttore del sensore di movimento del rilevatore a infrarossi del corpo umano, spero di aiutarti a comprendere meglio l'interruttore del sensore di movimento del rilevatore a infrarossi del corpo umano. Benvenuto ai nuovi e vecchi clienti per continuare a collaborare con noi per creare insieme un futuro migliore!

Modello:PD-PIR122

Invia richiesta

Istruzioni per il sensore di movimento a infrarossi PD-PIR122

INFORMAZIONI SUL PRODOTTO
Questo interruttore del sensore di movimento del rilevatore a infrarossi del corpo umano è un nuovo interruttore di illuminazione a risparmio energetico, adotta rilevatore ad alta sensibilità, circuito integrato, silicio controllabile e SMT; Raccoglie funzioni automatiche, comode, di sicurezza e pratiche; L'ampio campo di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro; Utilizza l'energia infrarossa da

Corpo umano come sorgente del segnale di controllo, quando si entra nel campo di rilevamento, inizierà il carico controllato; Può identificare automaticamente il giorno e la notte; La sua installazione è comoda e la sua gamma è ampia; Ha le funzioni di indicazione di alimentazione e indicazione di rilevamento.

SPECIFICHE

Alimentazione: 100 V/CA~277 V/CA
Frequenza di alimentazione: 50/60 Hz
Angolo di rilevamento: 180°
140°
Campo di rilevamento: 8 m (22°C)
Temperatura di funzionamento: -10~+40°C

Controllo della luce: 2~1000LUX (regolato)
Impostazione dell'ora: min: 8 secondi ± 3 secondi
massimo: 7 minuti ± 2 minuti
Carico nominale: 350 W.max (lampada a incandescenza 120 V/CA)
500 W.max (lampada a incandescenza 277 V/CA)
Altezza di installazione: 1 m~1,6 m

FUNZIONE
Campo di rilevamento: l'ampio intervallo è costituito dal campo di servizio su e giù, sinistro e destro. (Vedere il seguente diagramma 1), l'orientamento del movimento è correlato alla sensibilità, considerarlo attentamente quando si seleziona la posizione di installazione.

Può identificare automaticamente il giorno e la notte: questo prodotto è stato regolato al massimo prima di lasciare la fabbrica. Ma può anche essere regolato in base al desiderio del cliente.

Indicazione di rilevamento: la spia può lampeggiare una volta quando il sensore riceve un segnale, che indica che il rilevamento è regolare.

Il ritardo viene aggiunto continuamente: quando riceve il secondo segnale di induzione dopo la prima induzione, calcolerà nuovamente il tempo sulla base del riposo del primo ritardo. (Tempo impostato)

Rilevamento del tocco: il sensore avvierà il caricamento quando l'essere umano tocca la linea di contatto; (allegato)

Il ritardo è regolabile: può essere impostato in base al desiderio del consumatore. Il tempo minimo è 8 secondi±3 secondi, il tempo massimo è 7 minuti±2 minuti.

Interruttore a toni: AUTO, OFF, ON.

INSTALLAZIONE (Vedi schema seguente)

1. Si prega di tenerlo lontano dalla portata dei bambini.
2. Evitare il fuoco/le alte temperature/i luoghi umidi per l'installazione.

► Spegnere l'alimentazione.
► Collegare il cavo di alimentazione e quello di carico al sensore secondo lo schema dei cavi di collegamento.
► Sollevare la parte frontale della scheda. Fissare il sensore nella posizione selezionata con il bullone.
► Coprire la superficie della scheda e avvitare il bullone, quindi è possibile accendere l'alimentazione per testarla.

Si prega di confermare quando si spegne l'accesso al cavo di alimentazione

TEST
► Sollevare la superficie della tavola, ruotare la manopola del tempo in senso antiorario al minimo; girare il “LUX” in senso orario al massimo, impostare il pulsante su “AUTO”.
► Dopo aver acceso l'alimentazione, il carico controllato dovrebbe funzionare, la spia dovrebbe lampeggiare una volta, il carico dovrebbe smettere di funzionare entro 10 secondi; abbia senso dopo 10 secondi, la spia dovrebbe lampeggiare una volta e il carico dovrebbe iniziare a funzionare, in condizioni di assenza di segnale di induzione, il carico dovrebbe smettere di funzionare entro 5 ~ 15 secondi.
► Ruotare "LUX" al minimo in senso antiorario, coprire la finestra di rilevamento con un oggetto opaco (asciugamano), il carico dovrebbe funzionare entro 5~10 secondi (il sensore dovrebbe funzionare continuamente dopo aver rilevato il segnale di induzione continua se il carico è ancora in funzione ), il carico non dovrebbe funzionare dopo 10 secondi; se viene nuovamente indotto, il carico dovrebbe funzionare, in assenza di segnale di induzione, è normale che il carico smetta di funzionare entro 5~15 secondi.
► Premere il pulsante su “OFF”, il sensore dovrebbe spegnere il carico; Premere su "ON", il sensore dovrebbe funzionare continuamente.

APPUNTI
► Può essere installato da un elettricista o da una persona esperta.
► Gli oggetti inquieti non possono essere considerati la base dell'installazione.
► Non ci sono oggetti che ostacolano o agitano il rilevamento davanti alla finestra di rilevamento
► Evitare l'installazione in prossimità di zone con alterazione della temperatura, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
► Per motivi di sicurezza, non aprire la custodia se si trova il gancio dopo l'installazione.
► Se c'è qualche differenza tra istruzioni e prodotto, si prega di dare la priorità ai prodotti, ci scusiamo per non fornire informazioni aggiuntive.

QUALCHE PROBLEMA E MODO RISOLTO
► Il carico non funziona:
a: Controllare l'alimentazione e il carico.
b: Se il carico è buono.
c: Controllare se l'interruttore è sulla posizione "auto".
d: Controllare se la luce di lavoro corrisponde alla luce ambientale.

►La sensibilità è scarsa:
a: Controllare se davanti alla finestra di rilevamento ci sono ostacoli che impediscono la ricezione dei segnali.
b: Controllare che la temperatura ambiente sia troppo alta.
c: Controllare se le sorgenti del segnale si trovano nei campi di rilevamento.
d: Controllare l'altezza di installazione.
e: Se l'orientamento in movimento è corretto.

► Il sensore non può spegnere automaticamente il carico:
a: Se ci sono segnali di induzione continua nei campi di rilevamento.
b: Se il ritardo è impostato sul valore più lungo.
c: Se la potenza corrisponde alle istruzioni.
d: Se la temperatura cambia vicino al sensore. (Aria condizionata, riscaldamento centralizzato, ecc.)
e: Se l'interruttore di funzione è in posizione "ON".

● Se utilizzato in ambienti diversi, non regolare la sensibilità al massimo.
Perché ciò potrebbe facilmente portare a un malfunzionamento.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
