Interruttore del sensore di movimento a infrarossi a risparmio energetico
Quella che segue è un'introduzione all'interruttore del sensore di movimento a infrarossi a risparmio energetico, spero di aiutarti a capirlo meglio. Benvenuto ai nuovi e vecchi clienti per continuare a collaborare con noi per creare insieme un futuro migliore!
Modello:PD-PIR116A/B
Invia richiesta

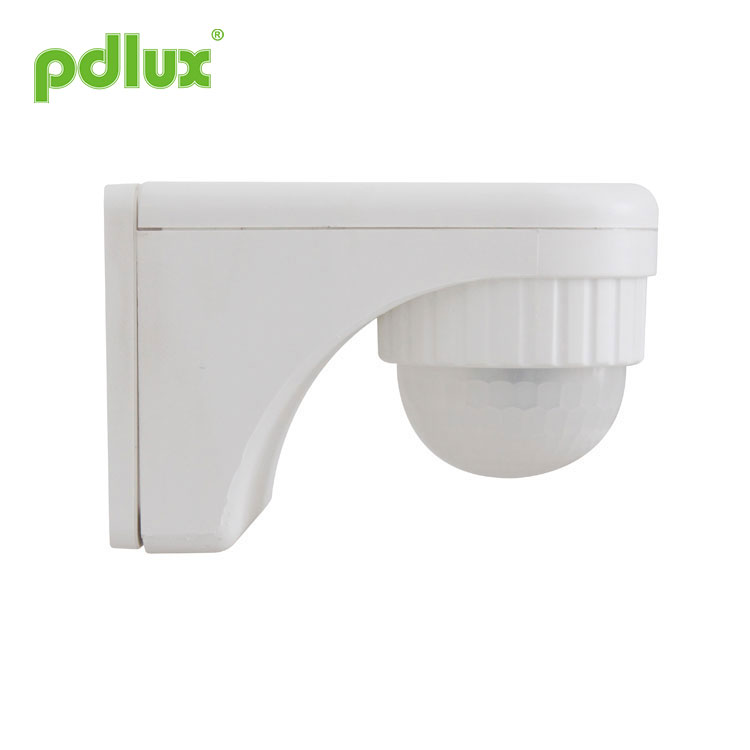

Interruttore del sensore di movimento a infrarossi a risparmio energetico
INFORMAZIONI SUL PRODOTTO
Il prodotto è un nuovo sensore a risparmio energetico, adotta un circuito integrato e un rilevatore con buona sensibilità. Incorpora automatismo, comodità, risparmio energetico, sicurezza e praticità. Funziona ricevendo i raggi infrarossi del movimento umano. Può avviare immediatamente il carico controllato quando si entra nel campo di rilevamento. Può identificare automaticamente il giorno e la notte. La sua installazione è molto comoda e la gamma di utilizzo è ampia.
SPECIFICHE
INFORMAZIONI SUL SENSORE
FUNZIONE
Selezionare la posizione di installazione adeguata, attenzione: l'orientamento del movimento del corpo umano ha un'ottima relazione con la sensibilità (come nel diagramma a destra);
Spegnere l'alimentazione prima dell'installazione.
Stringere la vite della base.
Installare la base nella posizione selezionata con la vite gonfiata.
Collegare l'alimentazione e il carico nella colonna del cavo di collegamento del sensore secondo lo schema della linea di collegamento.
Coprire il corpo e serrare la vite della base.
TEST
Ruotare l'interruttore sulla posizione 5"（TEST）,
Accendere l'alimentazione, dopo 60 secondi il prodotto entra in uno stato di funzionamento stabile;
5~10 secondi dopo che il carico dovrebbe smettere di funzionare, ha senso, il carico dovrebbe funzionare. In assenza di condizioni di segnale di rilevamento continuo, il carico dovrebbe smettere di funzionare entro circa 5 secondi.
Ruota l'interruttore sulla posizione 30". Rilevalo, il carico non dovrebbe funzionare con una luce ambientale superiore a 30 lux. Se copri interamente la finestra di rilevamento con oggetti opachi (asciugamano, ecc., che simulano la luce notturna), rilevalo, il carico dovrebbe funzionare. Nella condizione di assenza di segnali di rilevamento, il carico dovrebbe smettere di funzionare entro circa 30 secondi.
APPUNTI
Può essere installato da un elettricista o da una persona esperta;
Gli oggetti disordini non possono essere considerati la base dell'installazione;
Davanti alla finestra di rilevamento non sono presenti oggetti che ostacolino o disordini possano influenzare il rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.
QUALCHE PROBLEMA E MODO RISOLTO
1、Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se il set di luci di lavoro corrisponde al controllo della luce.
2、La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.
3、Il sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
d: Controlla se la temperatura vicino al sensore cambia ovviamente, come l'aria condizionata o il riscaldamento centralizzato, ecc.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
Istruzioni per il sensore a infrarossi PD-PIR116A/B
INFORMAZIONI SUL PRODOTTO
Il prodotto è un nuovo sensore a risparmio energetico, adotta un circuito integrato e un rilevatore con buona sensibilità. Incorpora automatismo, comodità, risparmio energetico, sicurezza e praticità. Funziona ricevendo i raggi infrarossi del movimento umano. Può avviare immediatamente il carico controllato quando si entra nel campo di rilevamento. Può identificare automaticamente il giorno e la notte. La sua installazione è molto comoda e la gamma di utilizzo è ampia.
SPECIFICHE
|
Alimentazione: 100-130 V/CA 220-240 V/CA Frequenza di alimentazione: 50/60 Hz Controllo della luce: <30LUX (regolabile) Impostazione dell'ora: 5 secondi (TEST), 30 secondi, 2min±30sec, 6min±1min (regolabile) Carico nominale: 800 W max. tungsteno (100-130 V/AC) Tungsteno massimo 1200 W (220-240 V/AC) Fluorescente max. 300 W (220-240 V/AC) |
Campo di rilevamento: 8 mMax. (22℃) Angolo di rilevamento: 150°(PD-PIR116A 1 rilevatore) 250°(PD-PIR116B 2 rilevatori) Temperatura di funzionamento: -10℃~+40℃ Umidità di lavoro: <93%RH Altezza di installazione: 2 m~4 m Consumo energetico: 0,5 W (statico 0,1 W) Velocità di rilevamento: 0,6 ~1,5 m/s |
INFORMAZIONI SUL SENSORE
FUNZIONE
|
Può identificare automaticamente il giorno e la notte: può funzionare sia di giorno che di notte quando si gira l'interruttore sulla posizione 5" (TEST). Può funzionare solo con una luce inferiore a 30LUX quando lo si gira nella posizione 30", 2', 6'. L'impostazione dell'ora è regolabile: l'impostazione dell'ora può essere impostata liberamente in base al desiderio del consumatore. La posizione 5” （TEST） è di circa 5 secondi. Posizione 30"-----circa 30sec, 2'----- 2min±30sec, 6'----6min±1min. |
 |
Selezionare la posizione di installazione adeguata, attenzione: l'orientamento del movimento del corpo umano ha un'ottima relazione con la sensibilità (come nel diagramma a destra);
Spegnere l'alimentazione prima dell'installazione.
Stringere la vite della base.
Installare la base nella posizione selezionata con la vite gonfiata.
Collegare l'alimentazione e il carico nella colonna del cavo di collegamento del sensore secondo lo schema della linea di collegamento.
Coprire il corpo e serrare la vite della base.
TEST
Ruotare l'interruttore sulla posizione 5"（TEST）,
Accendere l'alimentazione, dopo 60 secondi il prodotto entra in uno stato di funzionamento stabile;
5~10 secondi dopo che il carico dovrebbe smettere di funzionare, ha senso, il carico dovrebbe funzionare. In assenza di condizioni di segnale di rilevamento continuo, il carico dovrebbe smettere di funzionare entro circa 5 secondi.
Ruota l'interruttore sulla posizione 30". Rilevalo, il carico non dovrebbe funzionare con una luce ambientale superiore a 30 lux. Se copri interamente la finestra di rilevamento con oggetti opachi (asciugamano, ecc., che simulano la luce notturna), rilevalo, il carico dovrebbe funzionare. Nella condizione di assenza di segnali di rilevamento, il carico dovrebbe smettere di funzionare entro circa 30 secondi.
APPUNTI
Può essere installato da un elettricista o da una persona esperta;
Gli oggetti disordini non possono essere considerati la base dell'installazione;
Davanti alla finestra di rilevamento non sono presenti oggetti che ostacolino o disordini possano influenzare il rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.
QUALCHE PROBLEMA E MODO RISOLTO
1、Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se il set di luci di lavoro corrisponde al controllo della luce.
2、La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.
3、Il sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
d: Controlla se la temperatura vicino al sensore cambia ovviamente, come l'aria condizionata o il riscaldamento centralizzato, ecc.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
