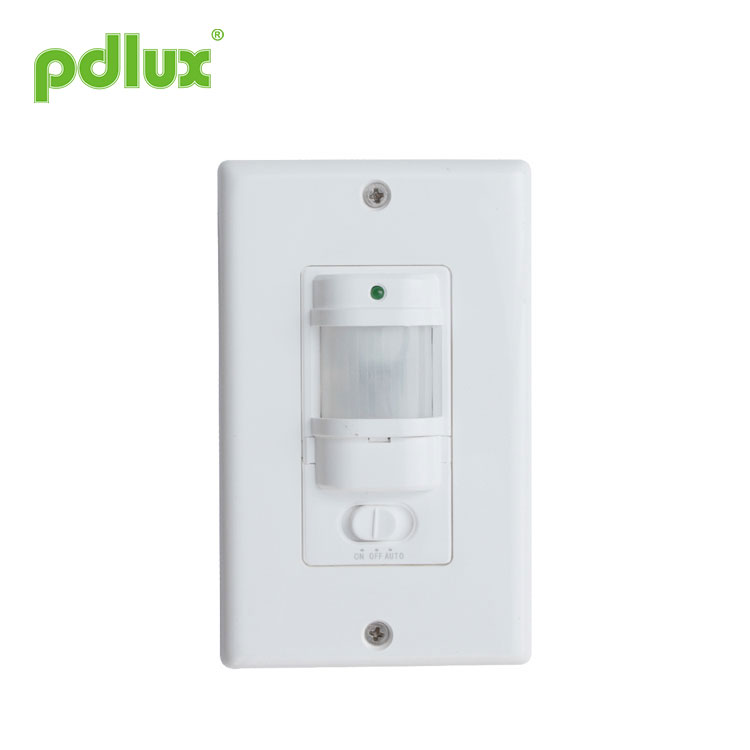

Sensore digitale a infrarossi
Benvenuti ad acquistare il sensore digitale a infrarossi da noi. Ad ogni richiesta dei clienti viene data risposta entro 24 ore.
Modello:PD-PIR133C
Invia richiesta
Sensore digitale a infrarossi
INFORMAZIONI SUL PRODOTTO
Il prodotto è un nuovo interruttore a risparmio energetico. adotta circuito integrato, rilevatore di buona sensibilità e SMT. Incorpora funzioni automatiche, comode, sicure, di risparmio energetico e pratiche. L'ampio raggio di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro. Funziona ricevendo i raggi infrarossi del movimento umano. Può avviare immediatamente il carico controllato quando si entra nel campo di rilevamento. Può identificare automaticamente il giorno e la notte.
La sua gamma di utilizzo è ampia. La sua installazione è molto conveniente. Ha le funzioni di indicazione di alimentazione e indicazione di rilevamento.
SPECIFICHE
INFORMAZIONI SUL SENSORE
FUNZIONE
Campo di rilevamento: Il campo di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro (vedere il seguente diagramma I). Ma l'orientamento in movimento nel campo di rilevamento ha un ottimo rapporto con la sensibilità.
Può identificare il giorno e la notte: è stato impostato prima della produzione. Ma può funzionare solo con un controllo della luce inferiore a 20LUX.
Indicazione di alimentazione e rilevamento: la spia può lampeggiare una volta ogni 4 secondi dopo l'accensione. Può lampeggiare 2 volte ogni 1 secondo dopo aver ricevuto i segnali. Quindi mostra se il rilevamento e la potenza sono normali.
L'impostazione dell'ora viene aggiunta continuamente: quando riceve il secondo segnale di induzione dopo la prima induzione, calcolerà ancora una volta il tempo sul resto della prima impostazione di base. (ora impostata)
Regolazione dell'impostazione dell'ora: può essere impostata in base al desiderio del consumatore. Il tempo minimo è 8sec±3sec. Il massimo è 7 minuti ± 2 minuti.
L'interruttore: l'interruttore PD-PIR133C è “AUTO”、“OFF”、“ON”.
INSTALLAZIONE (vedi schema seguente)
Spegnere l'alimentazione.
L'alimentazione e il cavo di carico sono collegati al sensore secondo lo schema dei cavi di collegamento.
Togli la faccia della tavola. Il sensore è fissato sulla posizione selezionata.
È possibile accendere l'alimentazione e testarla dopo aver coperto la superficie della scheda.
APPUNTI
Un elettricista o un essere umano esperto può installarlo.
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione.
Non ci sono oggetti che ostacolano o disturbano il rilevamento davanti alla finestra di rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.
Se c'è qualche differenza tra le istruzioni e la funzione del prodotto, si prega di dare la priorità al prodotto e ci scusiamo per non informarvi ulteriormente.
QUALCHE PROBLEMA E MODO RISOLTO
1. Il carico non funziona:
UN. controllare la potenza e il carico.
B. Se il carico è buono.
C. Se la velocità della spia aumenta dopo l'induzione. si prega di controllare se l'interruttore è sulla posizione "auto" se la velocità aumenta.
D. Si prega di verificare se la luce di lavoro corrisponde al controllo della luce.
2. La sensibilità è scarsa:
UN. Si prega di verificare se davanti alla finestra di rilevamento ci sono ostacoli che impediscono la ricezione dei segnali.
B. Si prega di controllare la temperatura ambiente.
C. Controllare se la sorgente del segnale si trova nel campo di rilevamento.
D. Si prega di verificare l'altezza di installazione.
e. Se l'orientamento in movimento è corretto.
3. Il sensore non può spegnere automaticamente il carico:
UN. Se è presente un segnale continuo del sensore nel campo di rilevamento.
B. Se l'impostazione del tempo è impostata sul valore più lungo.
C. Se la potenza corrisponde alle istruzioni.
D. Se la temperatura cambia vicino al sensore. (aria condizionata, riscaldamento centralizzato, ecc.)
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
Istruzioni per il sensore a infrarossi PD-PIR133C
INFORMAZIONI SUL PRODOTTO
Il prodotto è un nuovo interruttore a risparmio energetico. adotta circuito integrato, rilevatore di buona sensibilità e SMT. Incorpora funzioni automatiche, comode, sicure, di risparmio energetico e pratiche. L'ampio raggio di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro. Funziona ricevendo i raggi infrarossi del movimento umano. Può avviare immediatamente il carico controllato quando si entra nel campo di rilevamento. Può identificare automaticamente il giorno e la notte.
La sua gamma di utilizzo è ampia. La sua installazione è molto conveniente. Ha le funzioni di indicazione di alimentazione e indicazione di rilevamento.
SPECIFICHE
|
Alimentazione: 100-130 V/CA 220-240 V/CA 100-240 V/CA Frequenza di alimentazione: 50/60 Hz Carico nominale: Tungsteno massimo 800 W (100-130 V/CA) Fluorescente massimo 200 W (100-130 V/CA) Tungsteno massimo 1200 W (220-240 V/AC) Fluorescente massimo 300 W (220-240 V/AC) |
Controllo della luce: <20LUX Impostazione dell'ora: Min: 8 secondi ± 3 secondi Massimo: 7min±2min (regolabile) Angolo di rilevamento: 140° 180° Campo di rilevamento: 9 m massimo (22°C) Temperatura di lavoro: -10°C~+40°C Umidità di lavoro: <93%RH Altezza di installazione: 1 m~1,6 m Consumo energetico: 0,45 W (statico 0,1 W) Velocità di movimento di rilevamento: 0,6~1,5 m/s |
INFORMAZIONI SUL SENSORE
FUNZIONE
Campo di rilevamento: Il campo di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro (vedere il seguente diagramma I). Ma l'orientamento in movimento nel campo di rilevamento ha un ottimo rapporto con la sensibilità.
Può identificare il giorno e la notte: è stato impostato prima della produzione. Ma può funzionare solo con un controllo della luce inferiore a 20LUX.
Indicazione di alimentazione e rilevamento: la spia può lampeggiare una volta ogni 4 secondi dopo l'accensione. Può lampeggiare 2 volte ogni 1 secondo dopo aver ricevuto i segnali. Quindi mostra se il rilevamento e la potenza sono normali.
L'impostazione dell'ora viene aggiunta continuamente: quando riceve il secondo segnale di induzione dopo la prima induzione, calcolerà ancora una volta il tempo sul resto della prima impostazione di base. (ora impostata)
Regolazione dell'impostazione dell'ora: può essere impostata in base al desiderio del consumatore. Il tempo minimo è 8sec±3sec. Il massimo è 7 minuti ± 2 minuti.
L'interruttore: l'interruttore PD-PIR133C è “AUTO”、“OFF”、“ON”.
INSTALLAZIONE (vedi schema seguente)
Spegnere l'alimentazione.
L'alimentazione e il cavo di carico sono collegati al sensore secondo lo schema dei cavi di collegamento.
Togli la faccia della tavola. Il sensore è fissato sulla posizione selezionata.
È possibile accendere l'alimentazione e testarla dopo aver coperto la superficie della scheda.
|
TEST Ruotare la manopola del tempo in senso antiorario al minimo dopo aver rimosso la superficie della tavola. Dopo aver acceso l'alimentazione, il carico controllato non funzionerà e la spia lampeggerà una volta ogni 4 secondi. Il carico dovrebbe funzionare entro 10 secondi e la spia può lampeggiare 2 volte ogni secondo se si copre la finestra di rilevamento con oggetti opachi (asciugamano, ecc.). (La luce non può proiettare la finestra di rilevamento). In condizioni di assenza di segnali di induzione, il carico dovrebbe smettere di funzionare entro 5~30 secondi. Allo stesso tempo, la spia dovrebbe lampeggiare ancora una volta ogni 4 secondi. Dopo che il primo è uscito, impiegare 5~10 secondi per coprire la finestra di rilevamento. Il carico dovrebbe funzionare e la spia lampeggia 2 volte ogni 1 secondo. Il carico smetterà di funzionare entro 5~15 secondi. Il carico dovrebbe funzionare entro 5~10 secondi se lo si testa con una luce ambientale inferiore a 20LUX dopo l'accensione. Dopo che il carico smette di funzionare, il carico del sensore non dovrebbe funzionare (il sensore funziona continuamente se riceve segnali continui dall'induttore quando il carico è in funzione). Se lo percepisci di nuovo, il carico dovrebbe funzionare. In condizioni di assenza di segnali dall'induttore, è normale che il carico smetta di funzionare entro 5~15 secondi. |
 |
APPUNTI
Un elettricista o un essere umano esperto può installarlo.
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione.
Non ci sono oggetti che ostacolano o disturbano il rilevamento davanti alla finestra di rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.
Se c'è qualche differenza tra le istruzioni e la funzione del prodotto, si prega di dare la priorità al prodotto e ci scusiamo per non informarvi ulteriormente.
QUALCHE PROBLEMA E MODO RISOLTO
1. Il carico non funziona:
UN. controllare la potenza e il carico.
B. Se il carico è buono.
C. Se la velocità della spia aumenta dopo l'induzione. si prega di controllare se l'interruttore è sulla posizione "auto" se la velocità aumenta.
D. Si prega di verificare se la luce di lavoro corrisponde al controllo della luce.
2. La sensibilità è scarsa:
UN. Si prega di verificare se davanti alla finestra di rilevamento ci sono ostacoli che impediscono la ricezione dei segnali.
B. Si prega di controllare la temperatura ambiente.
C. Controllare se la sorgente del segnale si trova nel campo di rilevamento.
D. Si prega di verificare l'altezza di installazione.
e. Se l'orientamento in movimento è corretto.
3. Il sensore non può spegnere automaticamente il carico:
UN. Se è presente un segnale continuo del sensore nel campo di rilevamento.
B. Se l'impostazione del tempo è impostata sul valore più lungo.
C. Se la potenza corrisponde alle istruzioni.
D. Se la temperatura cambia vicino al sensore. (aria condizionata, riscaldamento centralizzato, ecc.)
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
