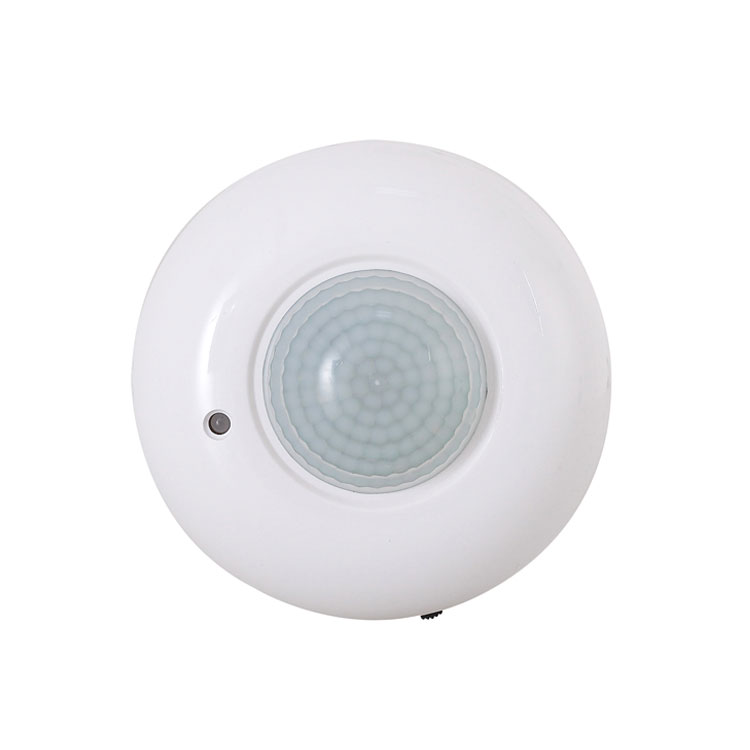

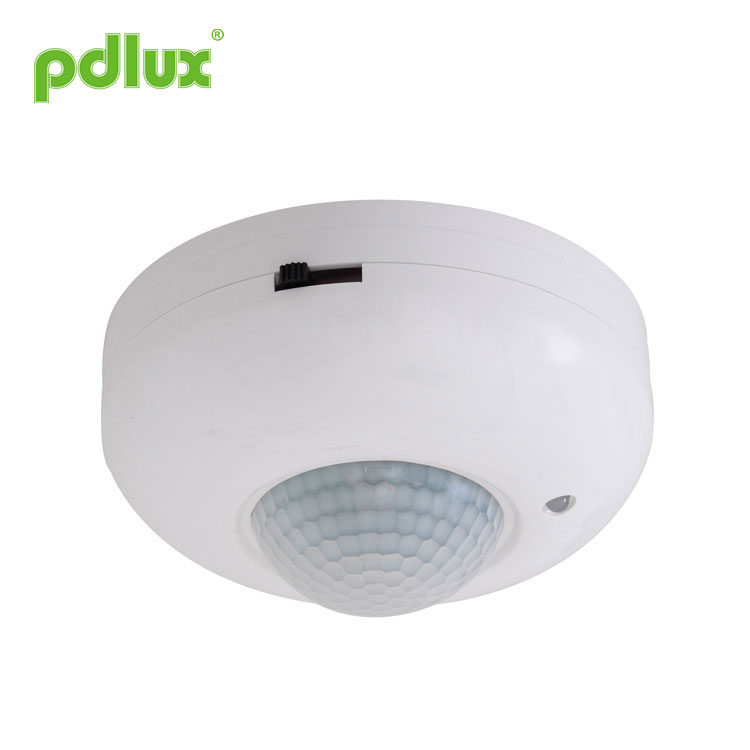

Sensore di movimento a infrarossi per montaggio a soffitto
Quella che segue è un'introduzione al sensore di movimento a infrarossi per montaggio a soffitto. Spero di aiutarti a comprendere meglio il sensore di movimento a infrarossi per montaggio a soffitto.
Modello:PD-PIR120-Z
Invia richiesta
Questo sensore di movimento a infrarossi per montaggio a soffitto è un sensore intelligente piroelettrico a infrarossi avanzato controllato digitalmente. Questo prodotto utilizza un sensore ad alta risoluzione che è quasi il doppio della sensibilità di un singolo sensore tradizionale. Utilizza l'MCU per calcolare con precisione le informazioni sull'interruttore e con precisione controlla l'attivazione del relè nel punto zero dell'onda sinusoidale, in modo che ciascun carico sia acceso. Nel punto zero dell'onda sinusoidale, si evita il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto l'impatto dell'alta tensione sotto il carico.
A causa della diversificazione dei carichi elettrici attuali, soprattutto le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si rompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale sul mercato ha una vita breve e una corrente di carico ridotta.
Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia maggiore rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto aumentano notevolmente. Questo prodotto equivale a scegliere la tranquillità e scegliere la sicurezza.
Questo prodotto ha una versione con alimentatore switching e una versione step-down con condensatore. La versione con alimentatore switching ha una tensione di funzionamento fino a 100 V-277 V e un consumo energetico in standby di <0,5 W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti considerarlo quando scegli un prodotto.
Specifiche
|
Alimentazione: 220-240VAC 50Hz/60Hz 100-130 VCA 50 Hz/60 Hz Tutti i carichi: 1200 W max. (220-240 V CA) 800 W max. (100-130 V CA) Impostazione dell'ora: Min: 5 secondi Max: 6 minuti ± 5 secondi (regolabile) Controllo della luce: <10LUX (regolabile) |
Campo di rilevamento: 6 m max （raggi.) (22°C) Angolo di rilevamento: 360° (vista dall'alto) Temperatura di lavoro: -10°C~+40°C Umidità di lavoro: <93%RH Altezza di installazione: 2,5 m~4,5 m Velocità di rilevamento: 0,6 ~1,5 m/s |
Funzione
Può identificare automaticamente il giorno e la notte: il controllo della luce può essere regolato liberamente in base al desiderio del consumatore quando funziona. Può funzionare sia di giorno che di notte quando si gira l'interruttore sulla posizione "TEST". Può funzionare solo con un controllo della luce inferiore a 10LUX quando lo si gira in posizione "2", "3", "4". Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova.
Indicazione di alimentazione e rilevamento: la spia è verde quando si accende l'alimentazione ed è rossa quando il sensore riceve i segnali di induzione. Quindi può mostrare se la potenza e il rilevamento sono normali.
L'impostazione dell'ora è regolabile: l'impostazione dell'ora può essere impostata liberamente in base al desiderio del consumatore. Ruotare l'interruttore in senso orario. La posizione "1" (il tempo minimo) è di circa 5 secondi. La posizione "2" è di circa 30 secondi, la posizione "3" è di 2 minuti ± 5 secondi, la posizione "4" è di 6 minuti ± 5 secondi.
Informazioni sul sensore
Installazione (vedere la figura seguente)
Spegnere l'alimentazione.
Ruotare in senso orario il supporto inferiore e rimuoverlo. Il cavo di alimentazione attraversa il foro al centro del supporto inferiore.
Il supporto inferiore è fissato nella posizione selezionata con vite gonfiata.
Collegare l'alimentazione e il carico nella colonna dei cavi di collegamento del sensore secondo lo schema dei cavi di collegamento.
Il sensore puntato verso l'imboccatura del supporto inferiore e ruotato in senso antiorario.
Ruotare l'interruttore in posizione "1".
Quando l'alimentazione è accesa, la spia è rossa e lampeggia per 30 secondi, quindi entra nello stato di funzionamento e l'indicatore diventa verde.
Quando il carico viene spento per la prima volta, ripristinare il senso dopo 5 secondi, il carico dovrebbe funzionare e la spia è rossa. Il carico dovrebbe smettere di funzionare entro 5 secondi.
Ruotare l'interruttore in posizione "2". Il carico dell'induttore non dovrebbe funzionare con una luce ambientale superiore a 10 lux. Se copri la finestra di rilevamento con oggetti opachi (asciugamano elc), il carico dovrebbe funzionare. In assenza di segnali dall'induttore, il carico dovrebbe smettere di funzionare entro 25~35 secondi.
|
Nota Un elettricista o un essere umano esperto può installarlo. Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione. Davanti alla finestra di rilevamento non sono presenti oggetti che ostacolino o disordini possano influenzare il rilevamento. Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc. Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione. Se c'è qualche differenza tra le istruzioni e la funzione del prodotto, si prega di dare la priorità al prodotto e ci scusiamo per non informarvi ulteriormente. |
 |
Qualche problema e modo risolto
Il carico non funziona:
a: Controllare la potenza e il carico;
b: Se il carico è buono;
c: Se la spia è verde;
d: Controllare se la luce di lavoro corrisponde al controllo della luce.
La sensibilità è scarsa:
a: Controllare se davanti alla finestra di rilevamento ci sono ostacoli a tale effetto per ricevere i segnali;
b: Controllare la temperatura ambiente;
c: Controllare se la sorgente del segnale si trova nel campo di rilevamento;
d: Controllare l'altezza di installazione;
e: Se l'orientamento in movimento è corretto.
Il sensore non può chiudere automaticamente il carico:
a: Se ci sono segnalazioni continue nei campi di rilevamento;
b: Se l'impostazione del tempo è impostata sul valore più lungo;
c: Se la potenza corrisponde alle istruzioni;
d: Se la temperatura dell'aria cambia vicino al sensore, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e abbiamo adottato la sicurezza
quota per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
