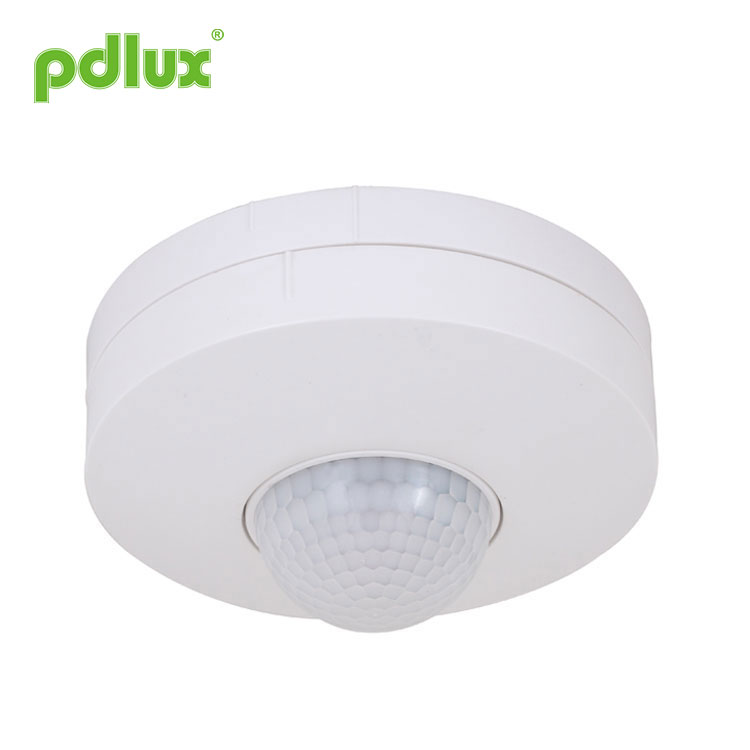

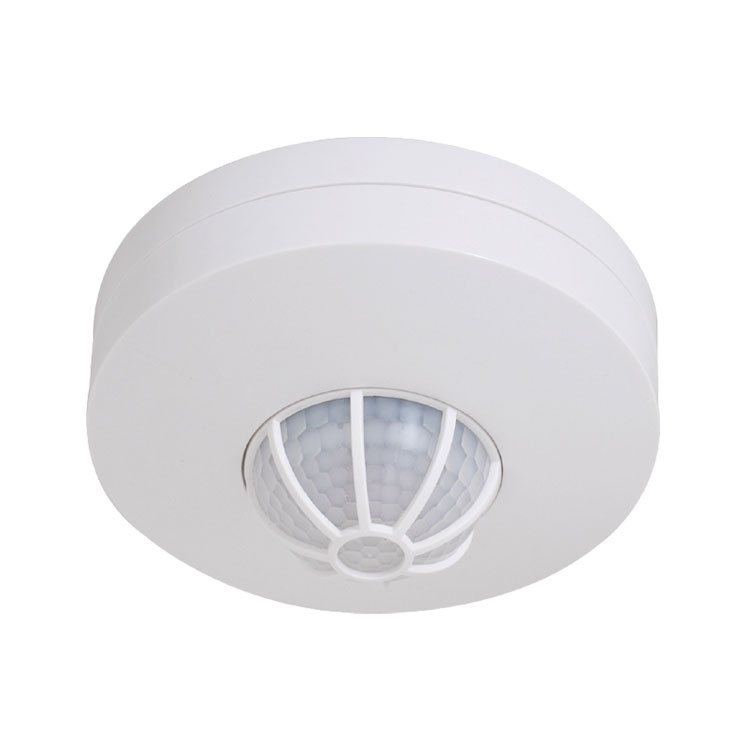

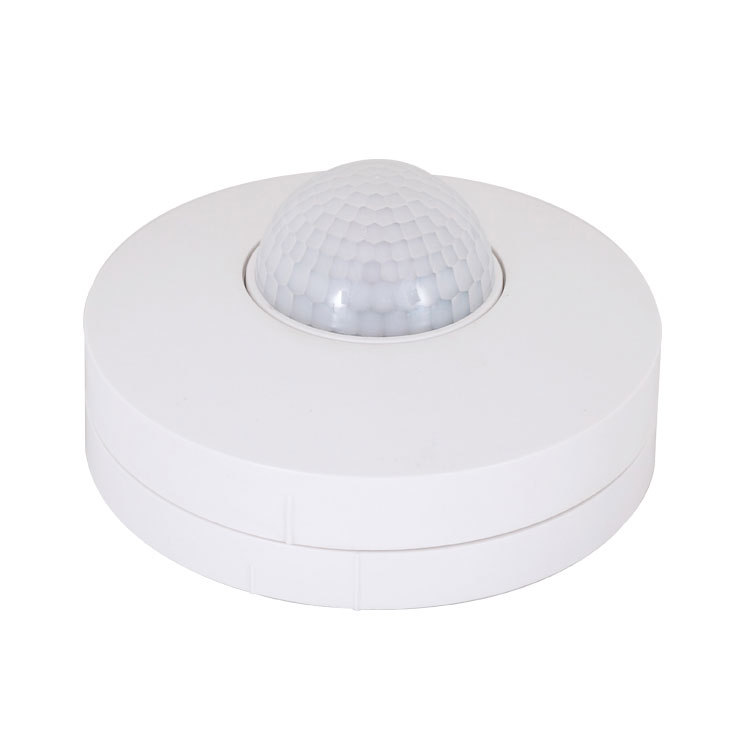

Sensore a infrarossi da soffitto

Istruzioni per il sensore a infrarossi PD-PIR101-Z

Riepilogo del sensore a infrarossi da soffitto

Questo prodotto è un sensore intelligente piroelettrico a infrarossi a controllo digitale avanzato. Utilizza l'MCU per calcolare con precisione le informazioni sull'interruttore e controlla con precisione il relè da accendere nel punto zero dell'onda sinusoidale, in modo che ogni carico sia acceso. Al punto zero dell'onda sinusoidale, viene evitato il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno di corrente generato dal condensatore di grande capacità sotto l'impatto dell'alto tensione sotto carico.

A causa della diversificazione degli attuali carichi elettrici, in particolare le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti sono tutte dotate di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare correnti di picco da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si interrompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale in commercio ha una vita breve e una corrente di carico ridotta.

Per superare questo problema, il sensore a infrarossi a soffitto adotta un calcolo digitale avanzato di precisione per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco del carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto . L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può facilmente controllare qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia aumentato rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto sono notevolmente aumentate. Il sensore a infrarossi da soffitto equivale a scegliere la tranquillità e la sicurezza.

Il sensore a infrarossi da soffitto ha una versione con alimentatore switching e una versione con condensatore step-down. La versione con alimentatore switching ha una tensione di lavoro fino a 100V-277V e un consumo energetico in standby di <0,5W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti tenerne conto quando scegli un prodotto.

Specifiche del sensore a infrarossi da soffitto

Funzione
> Regolazione LUX:
LUX si riferisce all'illuminamento dell'ambiente. La regolazione della manopola di regolazione LUX consente di scegliere quale illuminamento si desidera portare il sensore nell'induzione. Scegli l'abitudine che fa per te.
Alcune delle scelte nella soluzione 20LUX sono da illuminare. Alcuni scelgono l'illuminazione ambientale 50LUX come illuminazione induttiva e alcuni scelgono di essere illuminazione induttiva in qualsiasi momento, purché la manopola di regolazione LUX sia regolata al massimo.

> Regolazione dell'ora:
La manopola di regolazione del tempo viene utilizzata per regolare il tempo dopo che il sensore rileva la luce e l'utente può ragionevolmente selezionare il tempo di ritardo dopo l'induzione.

Informazioni sul sensore

Impostazione della manopola
â‘ SENS: regola il raggio di rilevamento. Ruotare in senso orario per aumentarlo e ruotare in senso antiorario per diminuirlo. È 3 m quando si gira al minimo, ed è 12 m quando si gira al massimo.
â‘¡TIME: Regola l'impostazione dell'ora del carico di lavoro. Ruotare in senso orario per aumentarlo e ruotare in senso antiorario per diminuirlo. L'impostazione del tempo è di circa 12 minuti quando si gira al massimo e l'impostazione del tempo è di circa 10 secondi quando si gira al minuto.
â‘¢LUX: Regola la luce di lavoro. Ruotare in senso orario per aumentarlo e ruotare in senso antiorario per diminuirlo. Quando si gira al minimo, funzionerà solo sotto il controllo della luce di circa 10LUX, quando si gira al massimo, può funzionare con qualsiasi controllo della luce.

ATTENZIONE: quando si utilizza questo prodotto, si prega di regolare la sensibilità in una posizione appropriata necessaria, si prega di non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento errato. Poiché la sensibilità è troppo alta, rileva facilmente il torto movimento causato dal vento che soffia foglie e tende, piccoli animali e il movimento sbagliato dall'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti quelli portano il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Schema di collegamento

Istruzioni per l'installazione (1) Prima di installare spegnere l'alimentazione; (2)Ruotare il coperchio superiore in senso antiorario e rimuoverlo, svitare le viti che fissano il coperchio inferiore; (3) Installa il coperchio inferiore sulla posizione selezionata con la vite (mi piace))ï¼› (4)Secondo lo schema di collegamento collegare il cavo di alimentazione e caricare il cavo nella colonna della linea di collegamento nel sensore; (5)Abbottonare il coperchio superiore del sensore e ruotarlo stringendolo in senso orario (come®), l'installazione è terminata.

Nota
>Dovrebbe essere installato da un elettricista o da un uomo esperto.
>Evitare di installarlo sugli oggetti di agitazione.
>Non dovrebbero esserci ostacoli e oggetti in movimento davanti alla finestra di rilevamento che effettuano il rilevamento.
>Evitare di installarlo vicino a zone di alterazione della temperatura dell'aria come aria condizionata, riscaldamento centralizzato, ecc.
> Considerando la tua sicurezza, non aprire il coperchio quando trovi il gancio dopo l'installazione.
> Se c'è differenza tra prodotto e istruzioni, fare riferimento principalmente al prodotto.

Qualche problema e modo risolto
> Il carico non funziona:
a.Si prega di verificare che la connessione di alimentazione e carico sia corretta.
b.Controllare se il carico è buono.
c.Controllare se la lampada dello spettacolo accelera la sua velocità dopo il rilevamento.
d.Controllare se la luce di lavoro corrisponde al controllo della luce.

>La sensibilità è scarsa:
a.Si prega di controllare se ci sono ostacoli davanti alla finestra di rilevamento per effettuare la ricezione dei segnali.
b.Controllare se la temperatura ambiente è troppo alta.
c.Verificare se la sorgente del segnale si trova nei campi di rilevamento.
d.Si prega di verificare se l'altezza di installazione corrisponde all'altezza indicata nelle istruzioni.
e.Controllare se l'orientamento del movimento è corretto.

>Il sensore non può chiudere automaticamente il carico:
a.Controllare se ci sono segnali continui nei campi di rilevamento.
b.Controllare se l'impostazione dell'ora è quella più lunga.
c.Controllare che la potenza corrisponda alle istruzioni.
d.Controllare se la variazione di temperatura si avvicina ovviamente al sensore, come l'aria condizionata o il riscaldamento centralizzato, ecc.



â€Si prega di confermare con l'installazione prefessional.
â€Scollegare l'alimentazione prima delle operazioni di installazione e rimozione.
â€Assicurati di aver interrotto l'alimentazione per motivi di sicurezza.
â€Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità .

Questo manuale è per l'attuale programmazione del contenuto di questo prodotto, ci sono modifiche e modifiche al produttore senza preavviso!
Questa istruzione, senza la nostra autorizzazione, non deve essere copiata per altri scopi.
