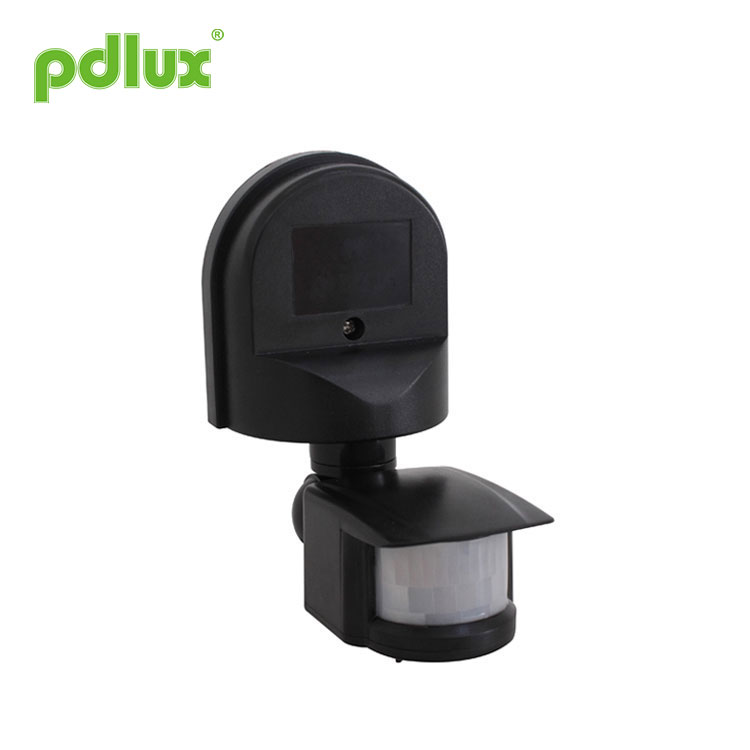

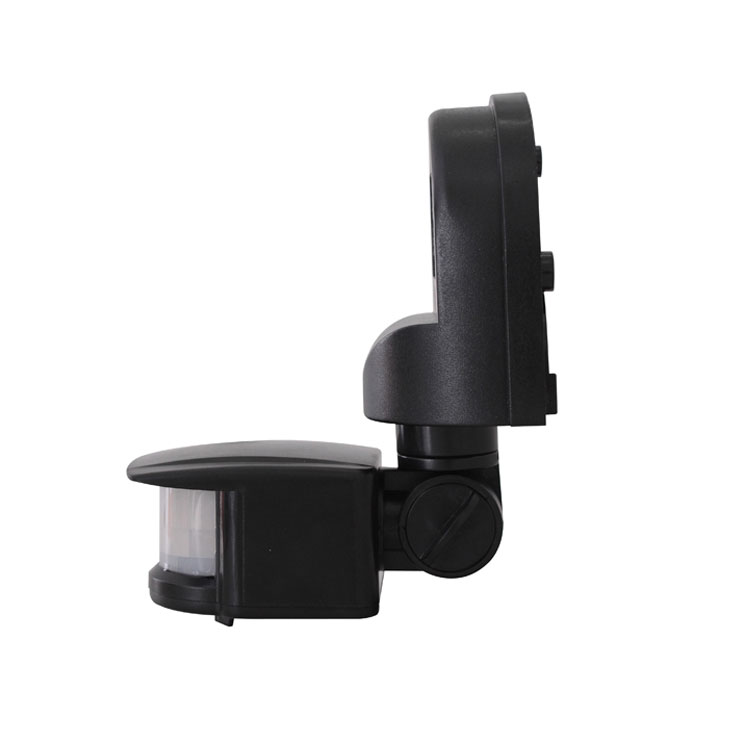

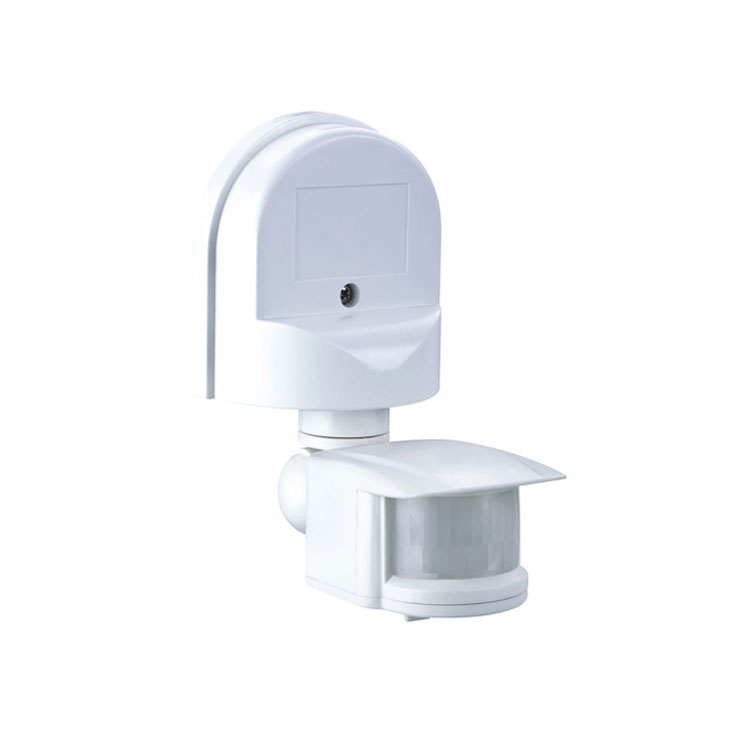

Interruttore rilevatore di movimento con illuminazione automatica

Benvenuti ad acquistare da noi l'interruttore del rilevatore di movimento dell'illuminazione automatica. Ad ogni richiesta dei clienti viene data risposta entro 24 ore.

Modello:PD-PIR107-Z

Invia richiesta

Istruzioni per il sensore di movimento a infrarossi PD-PIR107-Z

Riepilogo
Questo interruttore rilevatore di movimento con illuminazione automatica è un prodotto avanzato con sensore piroelettrico intelligente a infrarossi controllato digitalmente. Utilizza l'MCU per calcolare accuratamente le informazioni sull'interruttore e controlla accuratamente il relè da accendere nel punto zero dell'onda sinusoidale, in modo che ciascun carico è acceso. Nel punto zero dell'onda sinusoidale, si evita il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto l'impatto dell'alta tensione sotto il carico. A causa della diversificazione dei carichi elettrici attuali, in particolare le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si rompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale sul mercato ha una vita breve e una corrente di carico ridotta.

Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia maggiore rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto aumentano notevolmente. Questo prodotto equivale a scegliere la tranquillità e scegliere la sicurezza.

Questo prodotto ha una versione con alimentatore switching e una versione step-down con condensatore. La versione con alimentatore switching ha una tensione di funzionamento fino a 100 V-277 V e un consumo energetico in standby di <0,5 W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti considerarlo quando scegli un prodotto.

Specifiche

Alimentazione: 220-240 V/CA 50 Hz/60 Hz
100-130 V/CA 50 Hz/60 Hz
Tutti i carichi: 1200 W (220-240 V CA)
800 W (100-130 V CA)
Campo di rilevamento: 12 m massimo. (22℃) (regolabile)
Angolo di rilevamento: 180°

Temperatura di lavoro: -10℃-+40℃
Umidità di lavoro: <93%RH
Impostazione dell'ora: 10 secondi-12 minuti (regolabile)
Controllo della luce: <10LUX-2000LUX (regolabile)
Velocità di movimento di rilevamento: 0,6-1,5 m/s
Altezza di installazione: 1,8 m-2,5 m

Funzione
Regolazione LUX:
LUX si riferisce all'illuminamento dell'ambiente. La regolazione della manopola di regolazione LUX consente di scegliere con quale illuminamento si desidera che il sensore entri nell'induzione. Scegli l'abitudine che fa per te.
Alcune delle scelte della soluzione 20LUX sono da illuminare. Alcuni scelgono l'illuminazione ambientale 50LUX come illuminazione induttiva, mentre altri scelgono di essere un'illuminazione induttiva in qualsiasi momento, purché la manopola di regolazione LUX sia regolata al massimo.

Regolazione dell'ora:
La manopola di regolazione del tempo viene utilizzata per regolare il tempo dopo che il sensore rileva la luce e l'utente può ragionevolmente selezionare il tempo di ritardo dopo l'induzione.

Caratteristica
Può identificare automaticamente il giorno e la notte e il controllo della luce all'inizio del lavoro può essere regolato, quindi funziona automaticamente di notte e si ferma durante il giorno.
L'impostazione dell'ora può essere regolata in base al luogo.
L'impostazione dell'ora può essere regolata in base al luogo.
L'ora della luce può essere aggiunta automaticamente. Quando l'essere umano si sposta nei campi di rilevamento sotto l'illuminazione della lampada, può calcolare ancora una volta il tempo e ritardare automaticamente il tempo di luce dopo aver rilevato il segnale ogni volta.

Informazioni sul sensore

Installazione

1.Si prega di stringere la vite sulla scatola della linea di collegamento e togliere il coperchio della scatola.
2.Secondo la figura di collegamento, collegare l'alimentazione e il carico al sensore.
3.Fissare il sensore nella posizione selezionata come nel diagramma seguente.
4. Coprire il coperchio e serrare la vite.

Test
1. Manopola di regolazione dell'impostazione dell'ora (TIME): l'utente può selezionare il ritardo in base al suo desiderio, normalmente durante l'installazione e la misurazione, la regolazione della manopola del tempo al minimo può rendere l'installazione semplice e conveniente.
Dopo l'installazione è possibile selezionare il tempo di illuminazione tra 10 secondi e 12 minuti. Quando si imposta l'ora e si conferma il tempo di prova, dirigere il sensore verso il basso, per evitare che davanti ad esso ci sia un segnale in movimento che renda inesatto l'ora impostata.

2. Manopola di regolazione della luce (LUX): con la manopola gli utenti possono selezionare determinate luci ambientali (luce diurna~) che il sensore induce automaticamente. Solitamente 10ux è il valore notturno e 100LUX~2000LUX dovrebbe essere il valore diurno.

3. Pertanto, quando si imposta l'ora per la prima volta, l'utente può ripetere la regolazione della manopola LUX in base al desiderio fino a quando non è necessario.

4. Manopola di regolazione della sensibilità SENS (manopola di regolazione della distanza di rilevamento): la distanza di rilevamento più lunga del prodotto è 12 m, è la distanza più lunga quando la temperatura ambiente è 22°C. se la temperatura è troppo alta, la distanza di rilevamento si accorcia. La sensibilità in inverno è molto alta e in estate è più bassa. L'utente può regolare la manopola SENS in base alla copertura utilizzata in modo che la lampada del sensore si induca automaticamente alla distanza necessaria .

ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato a causa del vento. foglie e tende mosse dall'aria, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Attenzione:quando lo provi di giorno, dovresti regolare la manopola LUX sulla posizione, altrimenti il sensore non indurrà la lampada!

Attenzioni speciali
1. Evitare di installare l'unità su oggetti che oscillano, ad esempio l'albero, ecc. perché l'oscillazione porterà il sensore a indurre; falsamente e accendi la lampada.
2. Evitare di installare l'unità in luoghi esposti direttamente alla luce del sole.
3. Non installare l'unità dove piove molto. Perché la sensibilità dell'induzione si riduce in caso di pioggia abbondante.
4. Non posizionare l'unità rivolta verso la strada pubblica, poiché è probabile che anche la persona che si muove sulla strada pubblica e il gas ad alta temperatura accendano la lampada.
5. La sensibilità dell'unità è molto elevata rispetto allo spostamento del corpo umano in senso trasversale, ma è molto bassa rispetto allo spostamento frontale.
Pertanto, durante l'installazione, è necessario selezionare una posizione in cui un oggetto in movimento possa spostarsi in larghezza con il sensore, in modo che il sensore funzioni in modo affidabile.

Qualche problema e modo risolto
1、Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se il set di luci di lavoro corrisponde al controllo della luce.

2、La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.

3、Il sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
d: Controllare se la temperatura vicino al sensore cambia ovviamente, come l'aria condizionata o il riscaldamento centralizzato, ecc.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Questo manuale riguarda la programmazione del contenuto attuale di questo prodotto, ci sono eventuali cambiamenti e modifiche al produttore senza preavviso!
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
