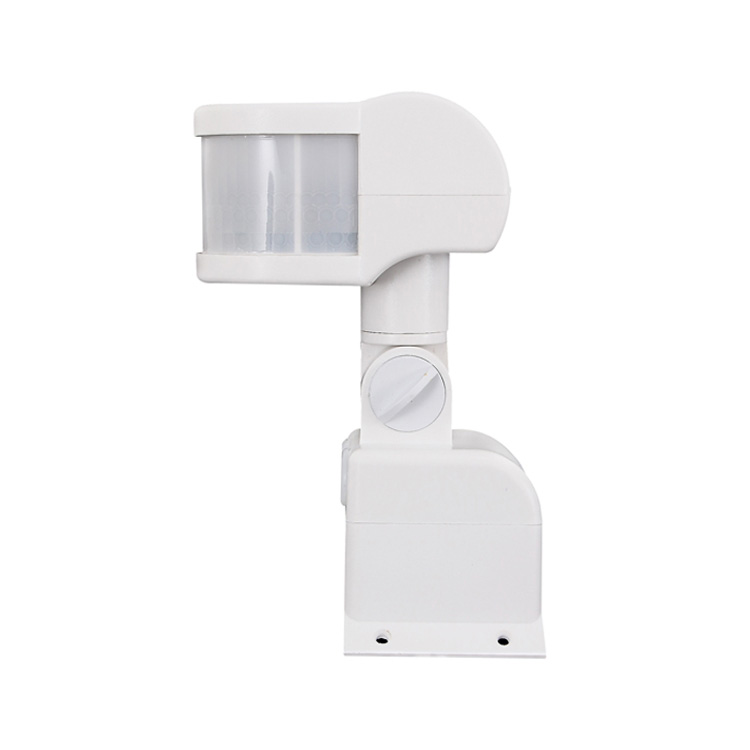

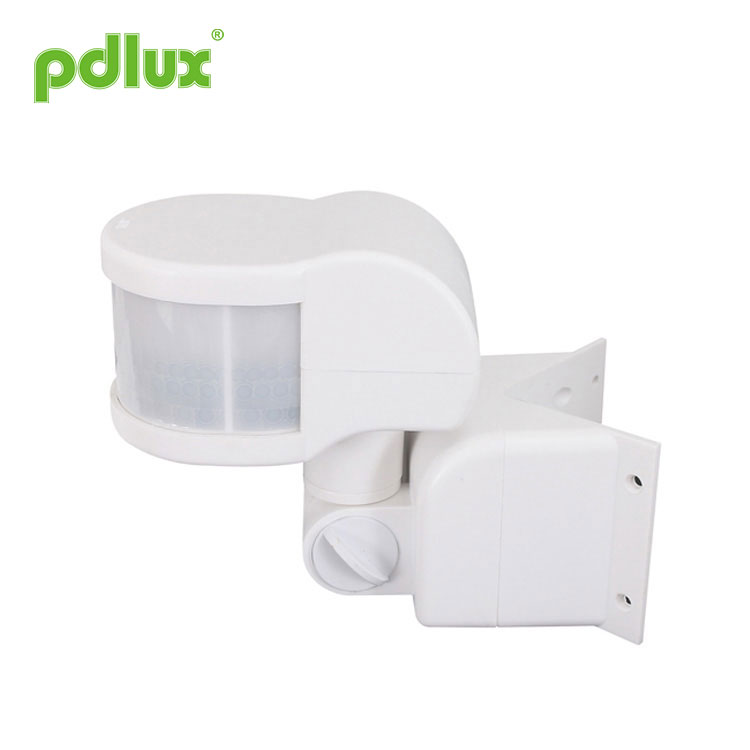

Sensore di movimento a infrarossi da 270 gradi
Come produttori professionali, vorremmo fornirvi un sensore di movimento a infrarossi da 270 gradi. E ti offriremo il miglior servizio post-vendita e consegne puntuali.
Modello:PD-PIR127
Invia richiesta
Sensore di movimento a infrarossi da 270 gradi
RIEPILOGO
Questo prodotto è un nuovo interruttore di illuminazione a risparmio energetico, adotta due rilevatori ad alta sensibilità, circuito integrato e tecnologia SMT. raccoglie le funzioni di automatismo, comodità, sicurezza, risparmio energetico, ecc. L'ampio rilevamento è compreso nel campo servizi destro e sinistro, che utilizza i raggi infrarossi umani come sorgente di controllo del segnale per avviare il carico quando si entra nel campo di rilevamento. I sensori possono identificare automaticamente il giorno e la notte. È ampiamente utilizzato e facile da installare con la funzione di power show e spettacolo di rilevamento.
SPECIFICHE
INFORMAZIONI SUL SENSORE
FUNZIONE
Il raggio di rilevamento può essere regolato: il raggio di rilevamento è vicino se si preme l'interruttore, altrimenti è lontano;
Può identificare automaticamente il giorno e la notte: la luce ambientale di lavoro del PD-PIR127 può essere regolata liberamente, quando lo si gira verso la luce del sole (più grande), può funzionare giorno e notte mentre può funzionare solo in circostanze inferiori a 3LUX,Se lo trasformi in luna (la più piccola). Si prega di fare riferimento al metodo di prova per la regolazione.
Indicazione di alimentazione e rilevamento: la spia lampeggia una volta ogni 4 secondi dopo l'accensione, può lampeggiare 2 volte ogni 1 secondo dopo aver ricevuto i segnali di induzione. Quindi può mostrare se il rilevatore e l'alimentazione sono normali;
Impostazione dell'ora aggiunta continuamente: quando riceve il secondo segnale di induzione dopo il primo, dovrebbe calcolare ancora una volta il tempo sulla base del resto della prima impostazione dell'ora;
Regolazione dell'impostazione dell'ora: L'impostazione dell'orario di lavoro può essere regolata in base ai desideri del cliente, il tempo minimo è 8 secondi ± 3 secondi, il massimo è 7 minuti ± 2 minuti;
Funzione di blocco: durante il lavoro, il sensore manterrà l'illuminazione del carico quando l'alimentazione viene spenta per 2 secondi e poi riaccesa. Spegnere l'alimentazione per 4 secondi e poi riaccenderla, il sensore riprenderà l'automazione.
INSTALLAZIONE (COME DELLO SCHEMA1)
Δ Spegnere l'alimentazione;
Δ Stringere la vite sul coperchio della base, tirare il foro del cablaggio, collegare il cavo di alimentazione e di carico nel coperchio della base;
Δ Fissare la base-coperchio con la vite di dilatabilità nella posizione di installazione selezionata;
Δ Collegare il cavo di alimentazione e di carico alla colonna della linea di collegamento nel sensore secondo lo schema di indicazione;
Δ Fissare il sensore sul coperchio della base, serrare la vite, quindi elettrizzarlo per testarlo;
NOTA
L'elettricista o l'utente esperto possono installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell'installazione;
Non ci sono oggetti che ostacolano o agitano il rilevamento davanti alla finestra di rilevamento;
Evitare l'installazione in prossimità di zone con alterazione della temperatura, ad esempio: Aria condizionata, riscaldamento centralizzato, ecc;
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.
ALCUNI PROBLEMI E MODO RISOLTO
1.Il carico non funziona:
UN. Controllare la potenza e il carico;
B. Se la spia lampeggia 1 volta ogni 4 secondi;
C. Se il carico è buono;
D. Se la spia lampeggia rapidamente dopo il rilevamento;
e. Controlla se la luce di lavoro impostata corrisponde alla luce ambientale.
2.La sensibilità è scarsa:
UN. Si prega di verificare se c'è qualche ostacolo davanti alla finestra di rilevamento che influisce sulla ricezione dei segnali;
B. Si prega di controllare la temperatura ambiente;
C. Controllare se la sorgente del segnale si trova nei campi di rilevamento;
D. Si prega di verificare l'altezza di installazione;
e. Se l'orientamento in movimento è corretto.
3.Il sensore non può spegnere automaticamente il carico:
UN. Se c'è un segnale continuo nel campo di rilevamento;
B. Se l'impostazione del tempo è impostata sul valore più lungo;
C. Se la potenza corrisponde alle istruzioni richieste;
D. Se la temperatura cambia vicino al sensore (condizionatore d'aria, riscaldamento centralizzato, ecc.);
e. Controllalo se è in condizioni di blocco.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
Istruzioni per il sensore a infrarossi PD-PIR127
RIEPILOGO
Questo prodotto è un nuovo interruttore di illuminazione a risparmio energetico, adotta due rilevatori ad alta sensibilità, circuito integrato e tecnologia SMT. raccoglie le funzioni di automatismo, comodità, sicurezza, risparmio energetico, ecc. L'ampio rilevamento è compreso nel campo servizi destro e sinistro, che utilizza i raggi infrarossi umani come sorgente di controllo del segnale per avviare il carico quando si entra nel campo di rilevamento. I sensori possono identificare automaticamente il giorno e la notte. È ampiamente utilizzato e facile da installare con la funzione di power show e spettacolo di rilevamento.
SPECIFICHE
|
Alimentazione: 100-130 V/CA 220-240 V/AC Frequenza di alimentazione: 50/60 Hz Carico nominale: 1200 W max. tungsteno (220-240 V/AC) Fluorescente massimo 300 W (220-240 V/AC) Tungsteno massimo 800 W (100-130 V/CA) Fluorescente massimo 200 W (100-130 V/CA) Campo di rilevamento: 11 m massimo (24 ℃) Angolo di rilevamento: 270° |
Impostazione dell'ora: min: 8 secondi ± 3 secondi Massimo: 7min±2min (regolabile) Controllo della luce: <3LUX~luce solare (regolabile) Altezza di installazione: 1,8 m~2,5 m Consumo energetico: 0,45 W (funzionante) 0,1 W (statico) Velocità di movimento del rilevamento: 0,6~1,5 m/s Temperatura di lavoro: -10~+40℃ Umidità relativa: <93%RH |
INFORMAZIONI SUL SENSORE
FUNZIONE
Il raggio di rilevamento può essere regolato: il raggio di rilevamento è vicino se si preme l'interruttore, altrimenti è lontano;
Può identificare automaticamente il giorno e la notte: la luce ambientale di lavoro del PD-PIR127 può essere regolata liberamente, quando lo si gira verso la luce del sole (più grande), può funzionare giorno e notte mentre può funzionare solo in circostanze inferiori a 3LUX,Se lo trasformi in luna (la più piccola). Si prega di fare riferimento al metodo di prova per la regolazione.
Indicazione di alimentazione e rilevamento: la spia lampeggia una volta ogni 4 secondi dopo l'accensione, può lampeggiare 2 volte ogni 1 secondo dopo aver ricevuto i segnali di induzione. Quindi può mostrare se il rilevatore e l'alimentazione sono normali;
Impostazione dell'ora aggiunta continuamente: quando riceve il secondo segnale di induzione dopo il primo, dovrebbe calcolare ancora una volta il tempo sulla base del resto della prima impostazione dell'ora;
Regolazione dell'impostazione dell'ora: L'impostazione dell'orario di lavoro può essere regolata in base ai desideri del cliente, il tempo minimo è 8 secondi ± 3 secondi, il massimo è 7 minuti ± 2 minuti;
Funzione di blocco: durante il lavoro, il sensore manterrà l'illuminazione del carico quando l'alimentazione viene spenta per 2 secondi e poi riaccesa. Spegnere l'alimentazione per 4 secondi e poi riaccenderla, il sensore riprenderà l'automazione.
INSTALLAZIONE (COME DELLO SCHEMA1)
Δ Spegnere l'alimentazione;
Δ Stringere la vite sul coperchio della base, tirare il foro del cablaggio, collegare il cavo di alimentazione e di carico nel coperchio della base;
Δ Fissare la base-coperchio con la vite di dilatabilità nella posizione di installazione selezionata;
Δ Collegare il cavo di alimentazione e di carico alla colonna della linea di collegamento nel sensore secondo lo schema di indicazione;
Δ Fissare il sensore sul coperchio della base, serrare la vite, quindi elettrizzarlo per testarlo;
|
TEST ●Ruotare la manopola comando luce al massimo in senso antiorario (LUX); ruotare la manopola del tempo al minimo in senso orario. ●Accendere l'alimentazione, il carico controllato non dovrebbe funzionare e la spia lampeggiare 1 volta ogni 4 secondi; il carico funzionerà entro 5~10 secondi e la spia lampeggerà 2 volte ogni 1 secondo. Se ci sono nessun segnale di induzione, il carico dovrebbe smettere di funzionare entro 5~30 secondi, la spia dovrebbe riprendere a lampeggiare 1 volta ogni 4 secondi; ●Dopo che il primo si è spento, dare nuovamente senso dopo 5-10 secondi, il carico dovrebbe funzionare e la spia lampeggia 2 volte ogni 1 secondo, il carico smetterà di funzionare entro 5-15 secondi; ●Ruotare la manopola LUX al minimo in senso antiorario. Se lo provi con una luce ambientale superiore a 3LUX, il carico del sensore non dovrebbe funzionare dopo che il carico smette di funzionare; se si copre la finestra del rilevatore con dell'opaco oggetti (asciugamano, ecc.), il carico dovrebbe funzionare. In assenza di segnali di induzione, è normale che il carico smetta di funzionare entro 5-15 secondi. ●Attenzione: la seconda induzione deve avvenire 5 secondi dopo la prima induzione e il carico smette di funzionare, ma quando il carico non smette di funzionare, non è necessario che ci sia un intervallo per rilevare continuamente. |
 |
NOTA
L'elettricista o l'utente esperto possono installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell'installazione;
Non ci sono oggetti che ostacolano o agitano il rilevamento davanti alla finestra di rilevamento;
Evitare l'installazione in prossimità di zone con alterazione della temperatura, ad esempio: Aria condizionata, riscaldamento centralizzato, ecc;
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.
ALCUNI PROBLEMI E MODO RISOLTO
1.Il carico non funziona:
UN. Controllare la potenza e il carico;
B. Se la spia lampeggia 1 volta ogni 4 secondi;
C. Se il carico è buono;
D. Se la spia lampeggia rapidamente dopo il rilevamento;
e. Controlla se la luce di lavoro impostata corrisponde alla luce ambientale.
2.La sensibilità è scarsa:
UN. Si prega di verificare se c'è qualche ostacolo davanti alla finestra di rilevamento che influisce sulla ricezione dei segnali;
B. Si prega di controllare la temperatura ambiente;
C. Controllare se la sorgente del segnale si trova nei campi di rilevamento;
D. Si prega di verificare l'altezza di installazione;
e. Se l'orientamento in movimento è corretto.
3.Il sensore non può spegnere automaticamente il carico:
UN. Se c'è un segnale continuo nel campo di rilevamento;
B. Se l'impostazione del tempo è impostata sul valore più lungo;
C. Se la potenza corrisponde alle istruzioni richieste;
D. Se la temperatura cambia vicino al sensore (condizionatore d'aria, riscaldamento centralizzato, ecc.);
e. Controllalo se è in condizioni di blocco.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
