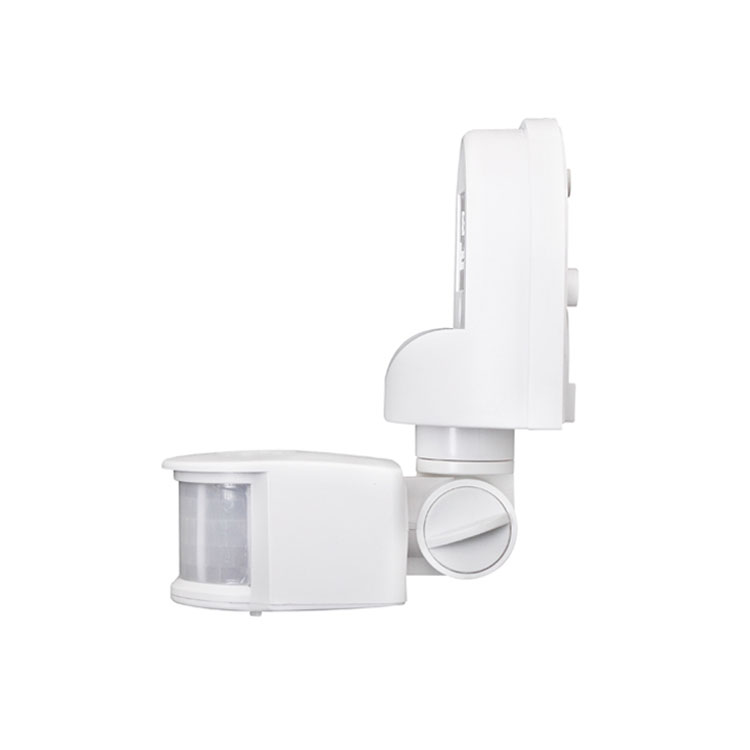

Interruttore del rilevatore del sensore di movimento da 180 gradi

In qualità di produttore professionale di interruttori per rilevatori di sensori di movimento a 180 gradi, puoi essere certo di acquistare un interruttore per rilevatori di sensori di movimento a 180 gradi dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.

Modello:PD-PIR132-Z

Invia richiesta

Istruzioni per il sensore a infrarossi PD-PIR132-Z

Riepilogo
Questo interruttore del rilevatore del sensore di movimento a 180 gradi è un prodotto avanzato con sensore piroelettrico intelligente a infrarossi controllato digitalmente. Utilizza l'MCU per calcolare accuratamente le informazioni sull'interruttore e controlla accuratamente il relè da accendere nel punto zero dell'onda sinusoidale, in modo che ciascuno il carico è acceso. Nel punto zero dell'onda sinusoidale, si evita il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto l'impatto dell'alta tensione sotto il carico. A causa della diversificazione dei carichi elettrici attuali, in particolare le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si rompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale sul mercato ha una vita breve e una corrente di carico ridotta.

Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia maggiore rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto aumentano notevolmente. Questo prodotto equivale a scegliere la tranquillità e scegliere la sicurezza.

Questo prodotto ha una versione con alimentatore switching e una versione step-down con condensatore. La versione con alimentatore switching ha una tensione di funzionamento fino a 100 V-277 V e un consumo energetico in standby di <0,5 W. In linea di principio, la versione step-down capacitiva può avere solo una singola tensione e il consumo energetico in standby è >0,7 W. Dovresti considerarlo quando scegli un prodotto.

Specifiche

Alimentazione: 220-240VAC 50Hz/60Hz
100-130 VCA 50 Hz/60 Hz
Tutti i carichi: 1200 W max. (220-240 V CA)
800 W massimi. (100-130 V CA)
Campo di rilevamento: 12 mMax. (22℃) (regolabile)
Angolo di rilevamento: 180°

Temperatura di lavoro: -10℃-+40℃
Umidità di lavoro: <93%RH
Impostazione dell'ora: 10 secondi-12 minuti (regolabile)
Controllo della luce: <10LUX-2000LUX (regolabile)
Velocità di movimento di rilevamento: 0,6-1,5 m/s
Altezza di installazione: 1,8 m-2,5 m

Funzione
Regolazione LUX:
LUX si riferisce all'illuminamento dell'ambiente. La regolazione della manopola di regolazione LUX consente di scegliere con quale illuminamento si desidera che il sensore entri nell'induzione. Scegli l'abitudine che fa per te.
Alcune delle scelte della soluzione 20LUX sono da illuminare. Alcuni scelgono l'illuminazione ambientale 50LUX come illuminazione induttiva, mentre altri scelgono di essere un'illuminazione induttiva in qualsiasi momento, purché la manopola di regolazione LUX sia regolata al massimo.

Regolazione dell'ora:
La manopola di regolazione del tempo viene utilizzata per regolare il tempo dopo che il sensore rileva la luce e l'utente può ragionevolmente selezionare il tempo di ritardo dopo l'induzione.

Regolazione Sens:
Il raggio di rilevamento può essere regolato in base al luogo locale.

L'ora della luce può essere aggiunta automaticamente. Quando ci si sposta nel campo di rilevamento mentre la lampada è accesa, è possibile calcolare nuovamente il tempo e ritardare automaticamente il tempo di luce dopo che il sensore rileva nuovamente i segnali.
L'installazione è diversificata: possiamo montare la connessione – scatola di linea, bocca di connessione, connessione a spirale da 1/2 ".

Informazioni sul sensore

Operazione

1) Sensibilità: ruotare la manopola “1” in senso orario per aumentarne la sensibilità e ruotarla in senso antiorario per diminuirla.
2) Ruotare la manopola “2” in senso orario per aumentarlo e in senso antiorario per diminuirlo.
3) Controllo della luce: ruotare la manopola "3", questo prodotto può funzionare con diverse luci ambientali. Ruotare in senso orario per aumentarla e ruotare in senso antiorario per diminuirla. Quando si gira al minimo, funzionerà solo al di sotto del controllo della luce di circa 10LUX, quando si gira al massimo, può funzionare con qualsiasi controllo della luce.

ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Nota
Dovrebbe essere installato da un elettricista o da un uomo esperto.
Evitare di installarlo sugli oggetti disordini.
Non dovrebbero esserci ostacoli o oggetti in movimento davanti alla finestra di rilevamento che incidono sul rilevamento.
Evitare di installarlo vicino a zone con alterazione della temperatura dell'aria come aria condizionata, riscaldamento centralizzato, ecc.
Considerando la tua sicurezza, non aprire il coperchio quando trovi il gancio dopo l'installazione.
Se c'è differenza tra il prodotto e le istruzioni, fare riferimento principalmente al prodotto.

Qualche problema e modo risolto
1、Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se il set di luci di lavoro corrisponde al controllo della luce.

2、La sensibilità è scarsa:

a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.

3、Il sensore non può spegnere automaticamente il carico:

a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
d: Controllare se la temperatura vicino al sensore cambia ovviamente, come l'aria condizionata o il riscaldamento centralizzato, ecc.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Questo manuale è per la programmazione del contenuto attuale di questo prodotto, ci sono eventuali cambiamenti e modifiche al produttore senza preavviso!
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
