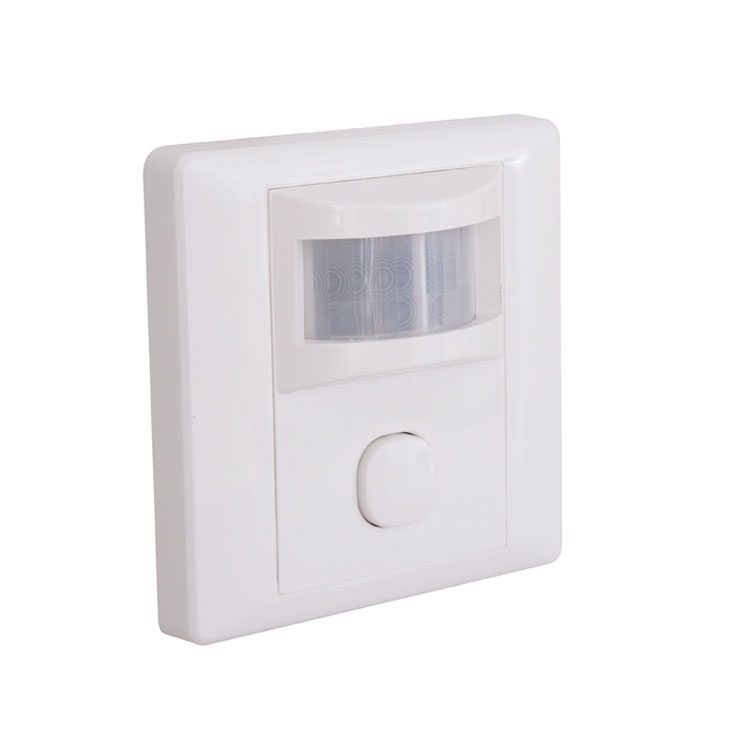

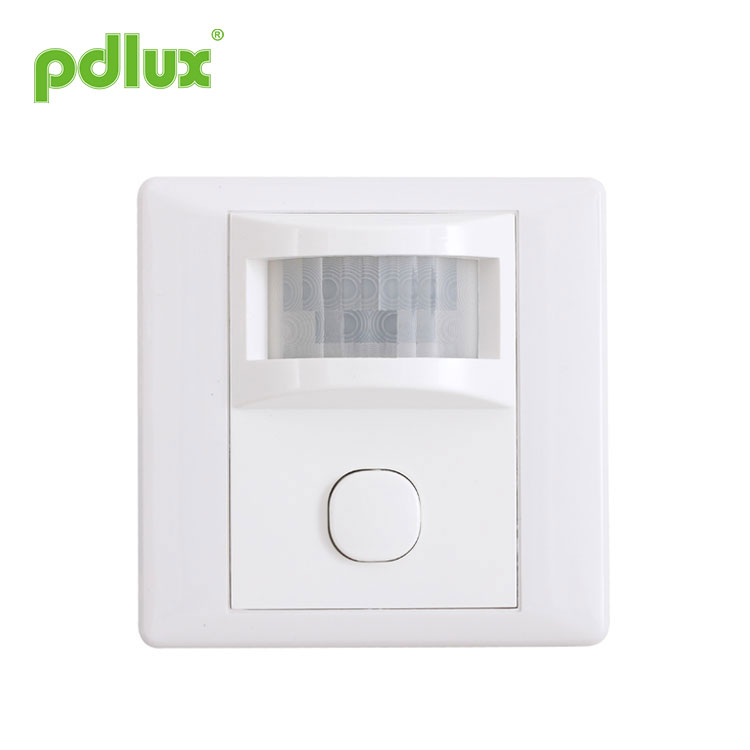

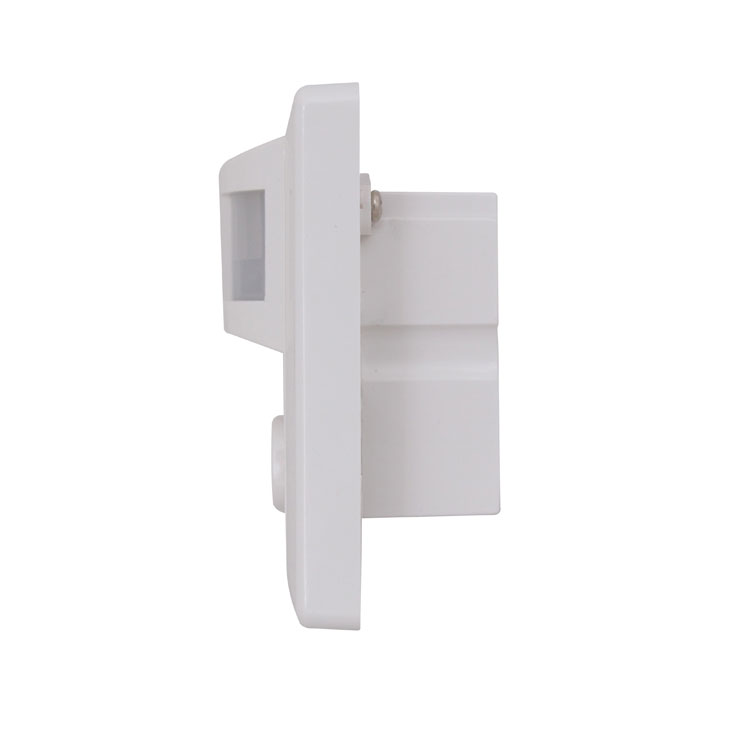

Sensore di movimento PIR con rilevamento da 120 gradi
Puoi essere certo di acquistare un sensore di movimento PIR con rilevamento da 120 gradi dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.
Modello:PD-PIR134B / PD-PIR134C
Invia richiesta
Istruzioni per il sensore a infrarossi PD-PIR134B / PD-PIR134C
Riepilogo
Il sensore di movimento PIR con rilevamento a 120 gradi è un nuovo interruttore a risparmio energetico, adotta un circuito integrato e un rilevatore di buona sensibilità (ha adottato SMT). Riunisce funzioni di automatismo, comodità, sicurezza, risparmio energetico e praticità. L'ampio campo di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro. Funziona ricevendo i raggi infrarossi del movimento umano. Può avviare immediatamente il carico controllato quando si entra nel campo di rilevamento. Può identificare automaticamente il giorno e la notte. Il suo campo di utilizzo è ampio. Ha le funzioni di indicazione di alimentazione e indicazione di rilevamento.
Specifiche
Informazioni sul sensore
Funzione
Campo di rilevamento: il campo di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro. (Vedi il diagramma seguente). Ma l'orientamento in movimento ha un grande rapporto con la sensibilità.
Può identificare il giorno e la notte: il controllo della luce può essere regolato in base al desiderio del consumatore, quando è regolato sulla posizione "luna" (min), può funzionare solo con un controllo della luce inferiore a 10LUX; Può funzionare sia di giorno che di notte quando è regolato sulla posizione “sole” (max); Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova;
L'impostazione dell'ora viene aggiunta continuamente: quando riceve il secondo segnale di induzione dopo la prima induzione, calcolerà ancora una volta il tempo sul resto della prima impostazione di base. (ora impostata)
L'impostazione dell'ora è regolabile: può essere impostata in base al desiderio del consumatore. Il tempo minimo è 8 secondi ± 3 secondi. Il massimo è 7 minuti ± 2 minuti.
L'interruttore: è nella condizione “auto” quando lo si spinge dentro. È nella condizione “OFF” quando lo si spinge fuori.
PD-PIR134C utilizza uno schema di ingresso a due fili, quindi la sua installazione è più comoda per sostituire direttamente l'interruttore manuale originale. Molti problemi possono essere risolti se è necessario sostituire l'interruttore e installare la nuova linea.
Installazione
Spegnere l'alimentazione.
Togliere la superficie della scheda sensore e il chiodo.
Collegare l'alimentazione e il cavo di carico al sensore secondo lo schema dei cavi di collegamento.
Il sensore è fissato sulla posizione selezionata.
È possibile accendere l'alimentazione e testarla dopo aver coperto la superficie della scheda.
Test
Ruotare la manopola-luce in senso antiorario sul massimo (posizione “sole”), ruotare la manopola del tempo in senso antiorario sul minimo.
Accendere l'alimentazione, il carico controllato funziona dopo 5~10 secondi, in assenza di segnali dell'induttore, il carico dovrebbe smettere di funzionare entro 5~30 secondi.
Dopo che il primo è uscito, riprendilo dopo 5 ~ 10 secondi. Il carico dovrebbe funzionare e smetterà di funzionare entro 5~15 secondi.
Ruotare la manopola di controllo della luce in senso orario al minimo, il carico dell'induttore non dovrebbe funzionare dopo che il carico smette di funzionare con una luce ambientale superiore a 10LUX, il carico dovrebbe funzionare se si copre la finestra di rilevamento con un oggetto opaco (asciugamano, ecc.). In condizioni di assenza di segnali dall'induttore, è normale che il carico smetta di funzionare entro 5~15 secondi.
Qualche problema e modo risolto
1. Il carico non funziona:
UN. controllare la potenza e il carico.
B. Se l'interruttore di funzione è nella condizione "auto".
C. Se il carico è buono.
D. Si prega di verificare se la luce di lavoro corrisponde al controllo della luce.
2. La sensibilità è scarsa:
UN. Si prega di verificare se la parte anteriore della finestra di rilevamento impedisce tale effetto per ricevere i segnali.
B. Si prega di controllare la temperatura ambiente.
C. Controllare se la sorgente del segnale si trova nel campo di rilevamento.
D. Si prega di verificare l'altezza di installazione.
e. Se l'orientamento in movimento è corretto.
3. Il sensore non può spegnere automaticamente il carico:
UN. Se è presente un segnale continuo del sensore nel campo di rilevamento.
B. Se l'impostazione del tempo è impostata sul valore più lungo.
C. Se la potenza corrisponde alle istruzioni.
D. Se la temperatura cambia vicino al sensore. (aria condizionata, riscaldamento centralizzato, ecc.)
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
Riepilogo
Il sensore di movimento PIR con rilevamento a 120 gradi è un nuovo interruttore a risparmio energetico, adotta un circuito integrato e un rilevatore di buona sensibilità (ha adottato SMT). Riunisce funzioni di automatismo, comodità, sicurezza, risparmio energetico e praticità. L'ampio campo di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro. Funziona ricevendo i raggi infrarossi del movimento umano. Può avviare immediatamente il carico controllato quando si entra nel campo di rilevamento. Può identificare automaticamente il giorno e la notte. Il suo campo di utilizzo è ampio. Ha le funzioni di indicazione di alimentazione e indicazione di rilevamento.
Specifiche
|
Alimentazione: 100-130 V/CA 220-240 V/CA Frequenza di alimentazione: 50/60 Hz Carico nominale: PD-PIR134B: 400 W max. tungsteno (100-130 V/AC) Fluorescente massimo 100 W (100-130 V/CA) Tungsteno massimo 600 W (220-240 V/AC) Fluorescente massimo 150 W (220-240 V/AC) PD-PIR134C: tungsteno massimo 100 W (100-130 V/CA) Tungsteno massimo 200 W (220-240 V/AC) |
Controllo della luce: <10LUX~2000LUX (regolabile) Impostazione dell'ora: min: 8 secondi ± 3 secondi massimo: 7min±2min (regolabile) Angolo di rilevamento: 120° Angolo di rilevamento: 9 mMax. (<24°C) Temperatura di lavoro: -10°C~+40°C Umidità di lavoro: <93%RH Altezza di installazione: 1 m~1,6 m Consumo energetico: 0,45 W (statico 0,1 W) |
Informazioni sul sensore
Funzione
Campo di rilevamento: il campo di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro. (Vedi il diagramma seguente). Ma l'orientamento in movimento ha un grande rapporto con la sensibilità.
Può identificare il giorno e la notte: il controllo della luce può essere regolato in base al desiderio del consumatore, quando è regolato sulla posizione "luna" (min), può funzionare solo con un controllo della luce inferiore a 10LUX; Può funzionare sia di giorno che di notte quando è regolato sulla posizione “sole” (max); Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova;
L'impostazione dell'ora viene aggiunta continuamente: quando riceve il secondo segnale di induzione dopo la prima induzione, calcolerà ancora una volta il tempo sul resto della prima impostazione di base. (ora impostata)
L'impostazione dell'ora è regolabile: può essere impostata in base al desiderio del consumatore. Il tempo minimo è 8 secondi ± 3 secondi. Il massimo è 7 minuti ± 2 minuti.
L'interruttore: è nella condizione “auto” quando lo si spinge dentro. È nella condizione “OFF” quando lo si spinge fuori.
PD-PIR134C utilizza uno schema di ingresso a due fili, quindi la sua installazione è più comoda per sostituire direttamente l'interruttore manuale originale. Molti problemi possono essere risolti se è necessario sostituire l'interruttore e installare la nuova linea.
Installazione
Spegnere l'alimentazione.
Togliere la superficie della scheda sensore e il chiodo.
Collegare l'alimentazione e il cavo di carico al sensore secondo lo schema dei cavi di collegamento.
Il sensore è fissato sulla posizione selezionata.
È possibile accendere l'alimentazione e testarla dopo aver coperto la superficie della scheda.
Test
Ruotare la manopola-luce in senso antiorario sul massimo (posizione “sole”), ruotare la manopola del tempo in senso antiorario sul minimo.
Accendere l'alimentazione, il carico controllato funziona dopo 5~10 secondi, in assenza di segnali dell'induttore, il carico dovrebbe smettere di funzionare entro 5~30 secondi.
Dopo che il primo è uscito, riprendilo dopo 5 ~ 10 secondi. Il carico dovrebbe funzionare e smetterà di funzionare entro 5~15 secondi.
Ruotare la manopola di controllo della luce in senso orario al minimo, il carico dell'induttore non dovrebbe funzionare dopo che il carico smette di funzionare con una luce ambientale superiore a 10LUX, il carico dovrebbe funzionare se si copre la finestra di rilevamento con un oggetto opaco (asciugamano, ecc.). In condizioni di assenza di segnali dall'induttore, è normale che il carico smetta di funzionare entro 5~15 secondi.
|
Appunti Un elettricista o un essere umano esperto può installarlo. Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione. Non ci sono oggetti che ostacolano o disturbano il rilevamento davanti alla finestra di rilevamento. Evitare l'installazione in prossimità di zone con alterazione della temperatura, ad esempio: aria condizionata, riscaldamento centralizzato, ecc. Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione. |
 |
Qualche problema e modo risolto
1. Il carico non funziona:
UN. controllare la potenza e il carico.
B. Se l'interruttore di funzione è nella condizione "auto".
C. Se il carico è buono.
D. Si prega di verificare se la luce di lavoro corrisponde al controllo della luce.
2. La sensibilità è scarsa:
UN. Si prega di verificare se la parte anteriore della finestra di rilevamento impedisce tale effetto per ricevere i segnali.
B. Si prega di controllare la temperatura ambiente.
C. Controllare se la sorgente del segnale si trova nel campo di rilevamento.
D. Si prega di verificare l'altezza di installazione.
e. Se l'orientamento in movimento è corretto.
3. Il sensore non può spegnere automaticamente il carico:
UN. Se è presente un segnale continuo del sensore nel campo di rilevamento.
B. Se l'impostazione del tempo è impostata sul valore più lungo.
C. Se la potenza corrisponde alle istruzioni.
D. Se la temperatura cambia vicino al sensore. (aria condizionata, riscaldamento centralizzato, ecc.)
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
