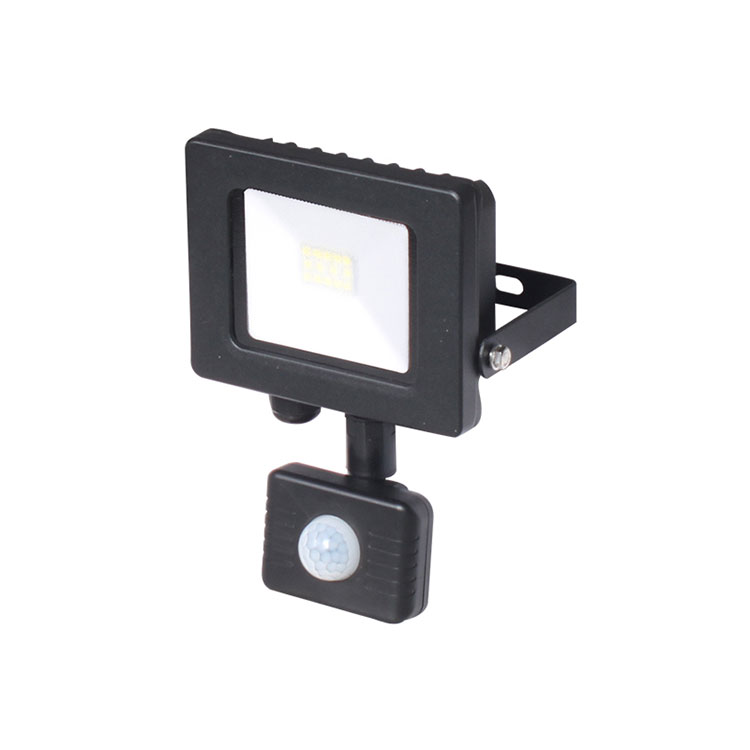

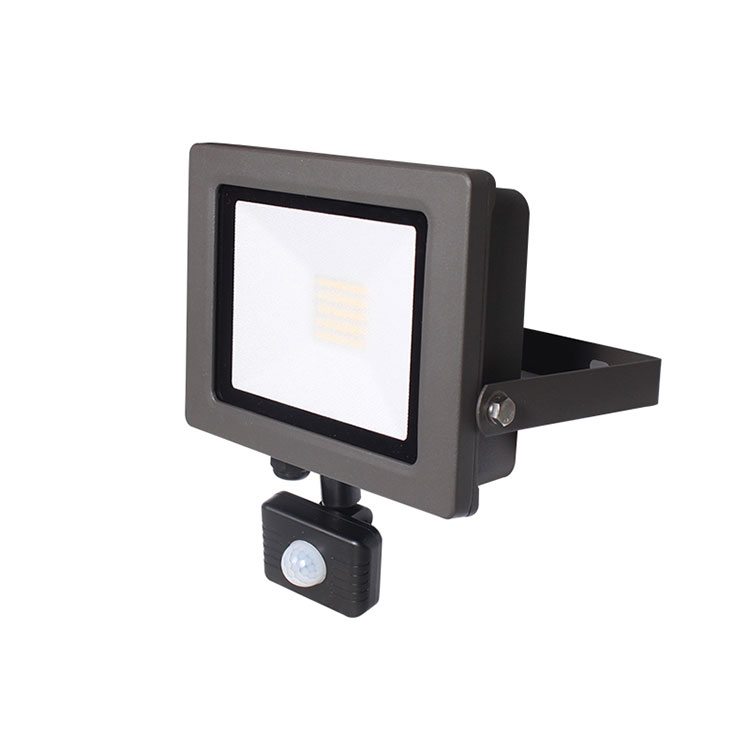

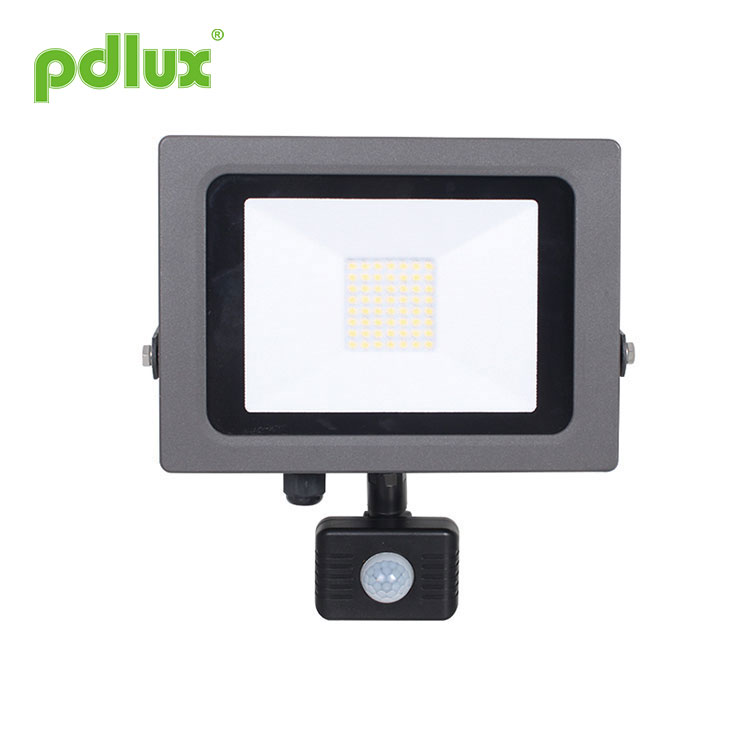

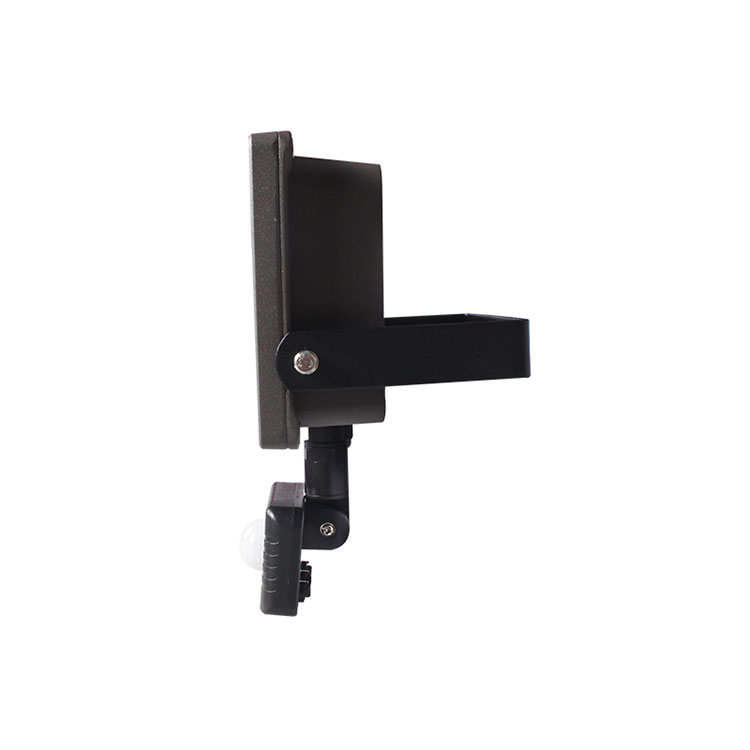

Proiettore LED impermeabile con sensore a infrarossi da 30 W

PDF-30W Proiettori LED con sensore a infrarossi Istruzioni

Riepilogo

Il prodotto è un High-poabbiamo lanciato la luce del sensore LED; adotta un rilevatore di buona sensibilità, un circuito integrato e SMT. Raccoglie funzioni di automatismo, comodità, sicurezza, risparmio energetico e praticità. L'ampio campo di rilevamento è composto da campi di servizio su e giù, sinistro e destro. Funziona ricevendo i raggi infrarossi relativi ai movimenti umani. Quando si entra nel campo di rilevamento, è possibile avviare immediatamente il carico e identificare automaticamente giorno e notte; La sua installazione è molto comoda e il suo utilizzo è molto ampio.

Può identificare giorno e notte: il controllo della luce può essere regolato liberamente quando funziona. Può funzionare di giorno e di notte quando è regolato sulla posizione "sole" (max); ma può funzionare solo con il controllo della luce inferiore a 10 lux quando è regolato sulla posizione "luna" (min). Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova.
Il ritardo può essere aggiunto continuamente: quando riceve il secondo segnale di induzione dopo il primo, calcolerà ancora una volta il tempo sul resto del primo ritardo di base. (Imposta tempo)
Può essere definito nell'intervallo 10~>300 LUX. Ruotando la manopola completamente in senso orario sono circa 10 lux, completamente in senso antiorario sono circa 300 lux. Quando si regola la zona di rilevamento ed si esegue il test di copertura alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.
Può essere definito da 8 secondi (ruotare completamente in senso antiorario) a 9 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il raggio di rilevamento e per eseguire il test di camminata.

Rilevamento delle informazioni

Il nome di ciascuna parte

(Guscio lampada per materiale in alluminio)

In base alle esigenze della lampada, regola il buon utilizzo dei sensori e illumina l'angolo di visione, sfrutta al meglio i prodotti in vista.

Modalità di impostazione: potenziometro

(1)Impostazione del ritardo

Può essere definito da 8 secondi (ruotare completamente in senso antiorario) a 9 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il raggio di rilevamento e per eseguire il test di camminata.

(2)Impostazione della portata di rilevamento

Ruotare in senso orario per aumentarlo e in senso antiorario per diminuirlo. Sono 2-4 m quando si passa alla modalità mini e 10 m quando si passa alla modalità max.

Può essere definito nell'intervallo 10~>300 LUX. Ruotando la manopola completamente in senso orario sono circa 10 lux, completamente in senso antiorario sono circa 300 lux. Quando si regola la zona di rilevamento ed si esegue il test di camminata alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.

Test

1. Manopola di regolazione del tempo (TIME): l'utente può selezionare il tempo di ritardo in base alla necessità, solitamente nell'installazione della misurazione, la manopola di regolazione del tempo (TIME) al minimo, in modo che l'ispezione dell'installazione sia rapida e semplice. Dopo l'installazione, è possibile selezionare arbitrariamente 8 secondi ~ 9 minuti ± 2 minuti per spegnere le luci, impostare l'ora e confermare il tempo di prova, la testa del sensore dovrebbe essere il più in basso possibile, in modo da non spostare la parte anteriore del segnale del sensore, il risultato è che il tempo impostato non è quasi;

2. Manopola di regolazione dell'illuminazione (LUX): l'utente può utilizzare questa manopola per selezionare in quale tipo di luce ambientale (da giorno a notte), il sensore inserisce il valore dell'illuminazione a induzione automatica.
Di solito 3LUX viene indicato come valore notturno, 100LUX ~ 2000LUX dovrebbe essere il valore diurno. Pertanto, alla prima impostazione, l'utente può regolare la manopola LUX in base alle proprie esigenze;

3. Manopola di regolazione della sensibilità SENS (manopola di regolazione della distanza di rilevamento): la distanza di rilevamento massima del sensore è la distanza massima di 10 metri quando la temperatura ambiente è di 24 ℃. Se la temperatura ambiente è troppo elevata, la distanza di rilevamento verrà ridotta.
Alta sensibilità in inverno e bassa sensibilità in estate, l'utente può regolare la manopola SENS in base alle dimensioni dell'area per fare in modo che il sensore rilevi automaticamente la distanza richiesta dall'utente.

Installazione

Nota: portare con sé i seguenti strumenti.

Spegnere l'alimentazione;
Svita il chiodo sul fondo. Aprire il foro del filo. Il cavo di alimentazione e quello di carico sono forati nella parte inferiore;
Fissare il fondo nella posizione selezionata con la vite gonfiata;
Collegare l'alimentazione e il carico con la colonna dei cavi di collegamento secondo lo schema di massima;
Fissare il sensore sul fondo, avvitare il chiodo e accendere l'alimentazione.

Nota

L'elettricista o l'utente esperto possono installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione;
Davanti alla finestra di rilevamento non devono essere presenti oggetti che ostacolino o disturbino il rilevamento;
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria come ad esempio: aria condizionata, riscaldamento centralizzato, ecc;
Per la tua sicurezza, non aprire la custodia se trovi intoppi dopo l'installazione;
Per evitare danni imprevisti al prodotto, aggiungere un dispositivo di sicurezza da 6 A durante l'installazione del sensore a infrarossi, ad esempio fusibile, tubo di sicurezza, ecc.

Qualche problema e modo risolto

Il carico non funziona:
UN. Controllare la potenza e il carico;
B. Se il carico è buono;
C. Se la velocità della spia aumenta dopo il rilevamento;
D. Si prega di verificare se la luce di lavoro corrisponde al controllo della luce.

La sensibilità è scarsa:
UN. Controllare se davanti alla finestra di rilevamento sono presenti effetti che impediscono la ricezione dei segnali;
B. Si prega di controllare la temperatura ambiente;
C. Verificare se la sorgente del segnale si trova nei campi di rilevamento;
D. Si prega di verificare l'altezza di installazione;
e. Se l'orientamento in movimento è giusto.

Il sensore non può chiudere automaticamente il carico:
UN. Se ci sono segnalazioni continue nei campi di rilevamento;
B. Se l'impostazione del tempo è impostata sul valore più lungo;
C. Se la potenza corrisponde alle istruzioni;
D. Se la temperatura dell'aria cambia vicino al sensore, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc.

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

Per gli attacchi di tipo Y: se il cavo flessibile esterno o il cavo di questo apparecchio è danneggiato, dovrà essere sostituito esclusivamente dal produttore, dal suo agente di assistenza o da una persona qualificata simile al fine di evitare pericoli.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
