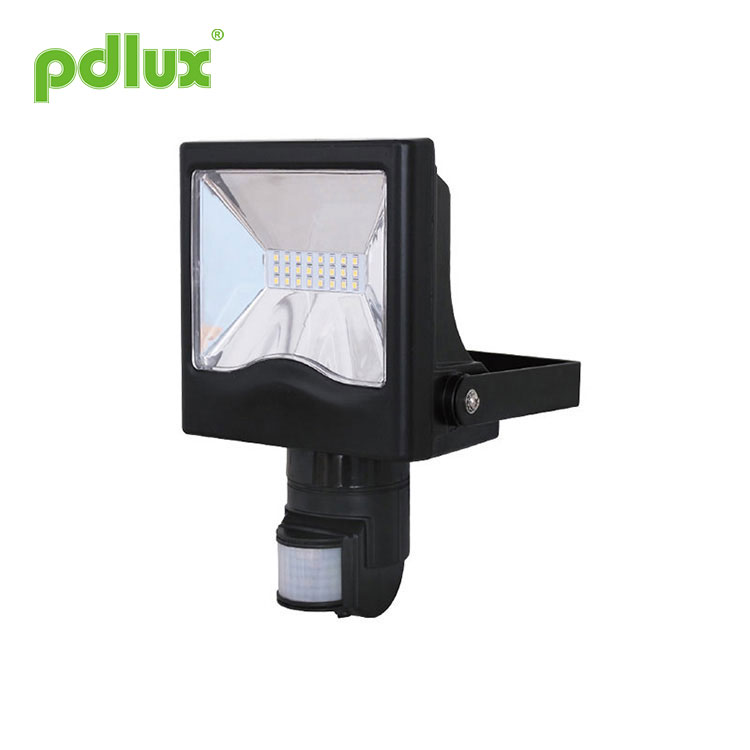

Proiettore LED con sensore di movimento a infrarossi Istruzioni PD-PIR2024-2

Riepilogo

Il prodotto è una luce con sensore LED cast ad alta potenza; adotta un buon rilevatore di sensibilità, circuito integrato e SMT. Raccoglie funzioni di automatismo, comodità, sicurezza, risparmio energetico e praticità. L'ampio campo di rilevamento è composto da campi di servizio su e giù, sinistro e destro. Funziona ricevendo i raggi infrarossi legati al movimento umano. Quando si accede al campo di rilevamento, è possibile avviare immediatamente il carico e identificare automaticamente giorno e notte; La sua installazione è molto comoda e il suo utilizzo è molto ampio. Ha funzioni di indicazione di alimentazione e indicazione di rilevamento.

Campo di rilevamento: il campo di rilevamento (vedere il diagramma seguente) è composto da campi di servizio su e giù, sinistro e destro e può essere selezionato in base al desiderio del consumatore. l'orientamento del movimento ha una grande relazione con la sensibilità;
Può identificare il giorno e la notte: il consumatore può regolare il controllo della luce di lavoro. Può funzionare di giorno e di notte quando è regolato sulla posizione "sole" (max). Può funzionare con un controllo della luce inferiore a 3LUX quando è regolato sulla posizione "luna" (min). Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova;

Indicazione di alimentazione e rilevamento: la spia può lampeggiare una volta ogni 4 secondi dopo l'accensione. Può lampeggiare 2 volte ogni 1 secondo dopo aver ricevuto i segnali. Allo stesso tempo, può mostrare al sensore le condizioni normali di rilevamento e alimentazione;
L'impostazione del tempo viene aggiunta continuamente: quando riceve il secondo segnale di induzione dopo la prima, calcolerà nuovamente il tempo sulla base del riposo impostato per la prima volta. (Tempo impostato).
L'impostazione dell'ora è regolabile. Può essere impostato in base al desiderio del consumatore. Il tempo minimo è 8 secondi ± 3 secondi. Il massimo è 7 minuti±2 minuti.

Informazioni sul sensore

Spettrogramma

Installazione

Nota: portare con sé i seguenti strumenti.

Spegnere l'alimentazione;
Svita il chiodo sul fondo. Aprire il foro del filo. Il cavo di alimentazione e quello di carico sono forati nella parte inferiore;
Fissare il fondo nella posizione selezionata con la vite gonfiata;
Collegare l'alimentazione e il carico con la colonna dei cavi di collegamento secondo lo schema di massima;
Fissare il sensore sul fondo, avvitare il chiodo e accendere l'alimentazione.

Il nome di ciascuna parte

(Guscio lampada per materiale in alluminio)

In base alle esigenze della lampada, regola il buon utilizzo dei sensori e illumina l'angolo di visione, sfrutta al meglio i prodotti in vista.

Test

Ruotare la manopola di controllo della luce in senso orario sul massimo (sole), ruotare la manopola del tempo in senso orario sul minimo;
Quando si accende l'alimentazione, il carico non funziona e la spia lampeggia una volta ogni 4 secondi.
Dopo 5~10 secondi, il carico funziona e la spia lampeggia due volte ogni secondo. In assenza di segnale di induzione, il carico dovrebbe smettere di funzionare entro 5 ~ 30 secondi, la spia dovrebbe lampeggiare ancora una volta ogni 4 secondi;
Dopo che il primo è uscito, riacquistalo di nuovo dopo 5~10 secondi. Il carico dovrebbe funzionare e l'indicazione della velocità del flash è due volte ogni 1 secondo. Il carico dovrebbe smettere di funzionare entro 5~15 secondi;
Ruotare la manopola di controllo della luce al minimo in senso antiorario. Se viene regolata su un valore inferiore a 3LUX, il carico dell'induttore non dovrebbe funzionare dopo che il carico smette di funzionare. Se si copre la finestra di rilevamento con oggetti opachi (asciugamano, ecc.), il carico funziona senza alcuna condizione di segnale di induzione, il carico dovrebbe smettere di funzionare entro 5~15 secondi.

Nota

L'elettricista o l'utente esperto possono installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione;
Davanti alla finestra di rilevamento non devono essere presenti oggetti che ostacolino o disturbino il rilevamento;
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria come ad esempio: aria condizionata, riscaldamento centralizzato, ecc;
Per la tua sicurezza, non aprire la custodia se trovi intoppi dopo l'installazione;
Per evitare danni imprevisti al prodotto, aggiungere un dispositivo di sicurezza da 6 A durante l'installazione del sensore a infrarossi, ad esempio fusibile, tubo di sicurezza, ecc.

Qualche problema e modo risolto

Il carico non funziona:
UN. Controllare la potenza e il carico;
B. Se il carico è buono;
C. Se la velocità della spia aumenta dopo il rilevamento;
D. Si prega di verificare se la luce di lavoro corrisponde al controllo della luce.

La sensibilità è scarsa:
UN. Controllare se davanti alla finestra di rilevamento sono presenti effetti che impediscono la ricezione dei segnali;
B. Si prega di controllare la temperatura ambiente;
C. Verificare se la sorgente del segnale si trova nei campi di rilevamento;
D. Si prega di verificare l'altezza di installazione;
e. Se l'orientamento in movimento è giusto.

Il sensore non può chiudere automaticamente il carico:
UN. Se ci sono segnalazioni continue nei campi di rilevamento;
B. Se l'impostazione del tempo è impostata sul valore più lungo;
C. Se la potenza corrisponde alle istruzioni;
D. Se la temperatura dell'aria cambia vicino al sensore, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc.

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

Per gli attacchi di tipo Y: se il cavo flessibile esterno o il cavo di questo apparecchio è danneggiato, dovrà essere sostituito esclusivamente dal produttore, dal suo agente di assistenza o da una persona qualificata simile al fine di evitare pericoli.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
