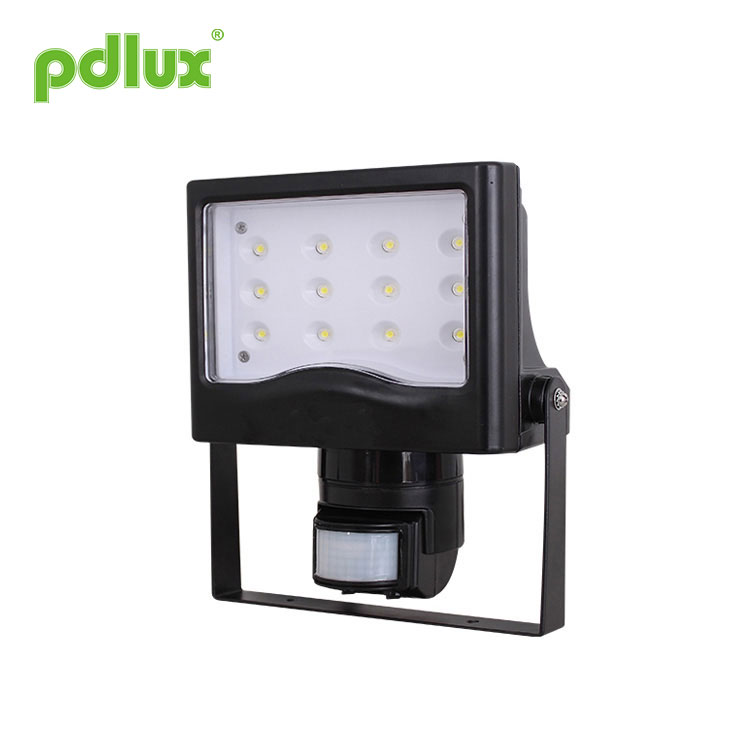

Luce con sensore LED fuso ad alta potenza
  • Luce con sensore LED fuso ad alta potenzaLuce con sensore LED fuso ad alta potenza

Luce con sensore LED fuso ad alta potenza

Benvenuti ad acquistare da noi la luce con sensore LED cast ad alta potenza. Ad ogni richiesta dei clienti viene data risposta entro 24 ore.

Modello:PD-PIR2012

Invia richiesta

Mod. infrarossiIstruzioni per il proiettore LED con sensore ionico PD-PIR2012

INFORMAZIONI SUL PRODOTTO


Il prodotto è una luce con sensore LED cast ad alta potenza; adotta un buon rilevatore di sensibilità, circuito integrato e SMT. Raccoglie funzioni di automatismo, comodità, sicurezza, risparmio energetico e praticità. L'ampio campo di rilevamento è costituito dal campo di servizio su e giù, sinistro e destro. Funziona ricevendo i raggi infrarossi del movimento umano. Quando si entra nel campo di rilevamento, è possibile avviare immediatamente il carico e identificare automaticamente giorno e notte; La sua installazione è molto comoda e il suo utilizzo è molto ampio. Ha funzioni di indicazione di alimentazione e indicazione di rilevamento.

SPECIFICHE

Alimentazione: 220 V/AC-240 V/AC
Frequenza di alimentazione: 50 Hz
Controllo della luce: <3LUX-2000LUX(regolabile)
Ritardo: min: 8 secondi ± 3 secondi
massimo: 7 minuti ± 2 minuti (regolabile)
Quantità LED: 12 pezzi
Carico nominale: 17 W max.
Specifiche LED: LED ad alta potenza da 3 W
Temperatura colore: 6200K—6700K
Angolo di rilevamento: 180°
Campo di rilevamento: 10-12 mMax.(24°C)
Temperatura di lavoro: -10°C~+40°C
Umidità di lavoro: <95% RH
Altezza di installazione:>1,8 m~3,5 m
Potenza in standby: 0,45 W (statica 0,1 W)
Velocità di rilevamento del movimento: 0,6 ~ 1,5 m/s
Flusso luminoso:870lm
Angolo di visione: 50°
Peso netto: circa 1,6 kg


FUNZIONE

Campo di rilevamento: il campo di rilevamento (vedere lo schema seguente) è composto da campi di servizio su e giù, sinistro e destro, può essere selezionato in base al desiderio del consumatore. l'orientamento nel muoversi ha grande relazione con la sensibilità;

Può identificare il giorno e la notte: il consumatore può regolare la luce ambientale di lavoro. Può funzionare sia di giorno che di notte quando è regolato sulla posizione “sole” (max). Può funzionare con una luce ambientale inferiore a 3LUX quando è regolato sulla posizione “luna” (min). Per quanto riguarda lo schema di regolazione, fare riferimento allo schema di prova;

Indicazione di alimentazione e rilevamento: la spia può lampeggiare una volta ogni 4 secondi dopo l'accensione. Può lampeggiare 2 volte ogni 1 secondo dopo aver ricevuto i segnali. Allo stesso tempo, può mostrare al sensore le condizioni normali per il rilevamento e l'alimentazione;

Il ritardo temporale viene aggiunto continuamente: quando riceve il secondo segnale di induzione dopo la prima induzione, calcolerà nuovamente il tempo sulla base del primo ritardo temporale. (Tempo impostato).

Il ritardo temporale è regolabile. Può essere impostato in base al desiderio del consumatore. Il tempo minimo è 8sec±3sec. Il massimo è 7 minuti±2 minuti.


INFORMAZIONI SUL SENSORE

SPETTROGRAMMA

INSTALLAZIONE

Nota: portare con sé i seguenti strumenti

Spegnere l'alimentazione;
Svita il chiodo sul fondo. Aprire il foro del filo. Il cavo di alimentazione e quello di carico sono forati nella parte inferiore;
Fissare il fondo nella posizione selezionata con la vite gonfiata;
Collegare l'alimentazione e il carico con la colonna dei cavi di collegamento secondo lo schema di massima;
Fissare il sensore sul fondo, avvitare il chiodo e accendere l'alimentazione.

Guscio lampada per materiale in alluminio

In base alle esigenze della lampada, regolare il buon utilizzo dei sensori e illuminare l'angolo di visione, sfruttare al meglio i prodotti in vista.


TEST

Ruotare la manopola di controllo della luce in senso orario sul massimo (sole), ruotare la manopola del tempo in senso orario sul minimo;
Quando si accende l'alimentazione, il carico non funziona e la spia lampeggia una volta ogni 4 secondi.
Dopo 5~10 secondi, il carico funziona e la spia lampeggia due volte ogni secondo. In assenza di segnale di induzione, il carico dovrebbe smettere di funzionare entro 5~30 secondi, la spia dovrebbe lampeggiare ancora una volta ogni 4 secondi;

Dopo che il primo è uscito, ripristinalo dopo 5 ~ 10 secondi. Il carico dovrebbe funzionare e l'indicazione della velocità del flash è due volte ogni 1 secondo. Il carico dovrebbe smettere di funzionare entro 5~15 secondi;
Ruotare la manopola della luce ambientale in senso antiorario al minimo. Se viene regolata su un valore inferiore a 3LUX, il carico dell'induttore non dovrebbe funzionare dopo che il carico smette di funzionare. Se si copre la finestra di rilevamento con oggetti opachi (asciugamano, ecc.), il carico funziona. In assenza di segnale di induzione, il carico dovrebbe smettere di funzionare entro 5~15 secondi.


NOTA

L'elettricista o l'utente esperto possono installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione;
Davanti alla finestra di rilevamento non devono esserci oggetti che ostacolino o disordini possano influenzare il rilevamento;
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria come ad esempio: aria condizionata, riscaldamento centralizzato, ecc;
Per la tua sicurezza, non aprire la custodia se trovi intoppi dopo l'installazione;
Per evitare danni imprevisti al prodotto, aggiungere un dispositivo di sicurezza da 6 A durante l'installazione del sensore a infrarossi, ad esempio fusibile, tubo di sicurezza, ecc.


QUALCHE PROBLEMA E MODO RISOLTO

Il carico non funziona:

UN. Controllare la potenza e il carico;

B. Se il carico è buono;

C. Se la velocità della spia aumenta dopo il rilevamento;

D. Si prega di verificare se la luce di lavoro corrisponde alla luce ambientale.


La sensibilità è scarsa:

a Controllare se davanti alla finestra di rilevamento ci sono ostacoli che impediscono la ricezione dei segnali;

B. Si prega di controllare la temperatura ambiente;

C. Verificare se la sorgente del segnale si trova nei campi di rilevamento;

D. Si prega di verificare l'altezza di installazione;

e. Se l'orientamento in movimento è giusto.


Il sensore non può chiudere automaticamente il carico:

UN. Se ci sono segnalazioni continue nei campi di rilevamento;

B. Se il ritardo è impostato sul valore più lungo;

C. Se la potenza corrisponde alle istruzioni;

D. Se la temperatura dell'aria cambia vicino al sensore, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.


Per attacchi di tipo Y: se il cavo flessibile esterno o il cavo di questo apparecchio è danneggiato, dovrà essere sostituito esclusivamente dal produttore o dal suo agente di assistenza o da una persona qualificata simile al fine di evitare pericoli.


Si prega di confermare con l'installazione professionale.
Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
Assicurati di aver interrotto l'alimentazione per motivi di sicurezza.
Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.


Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
