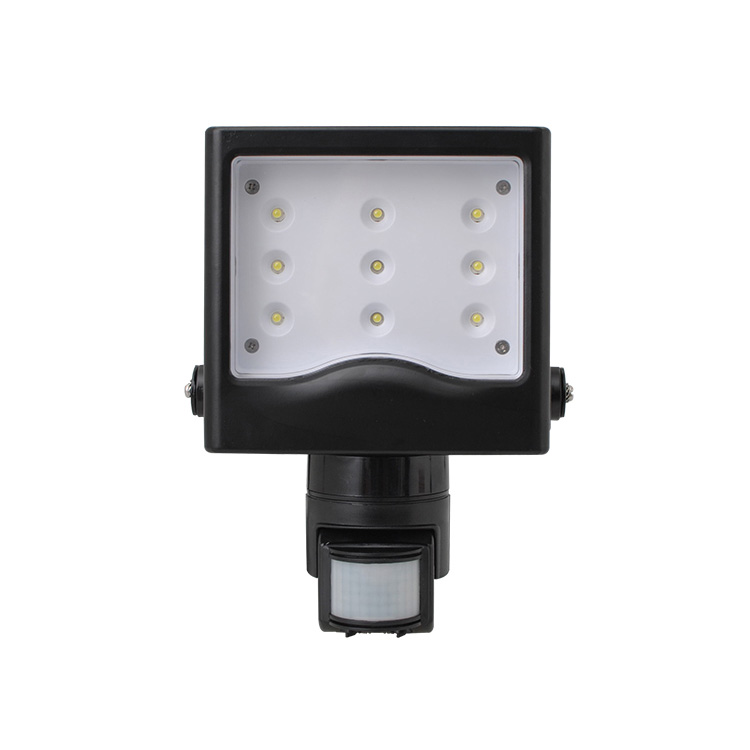

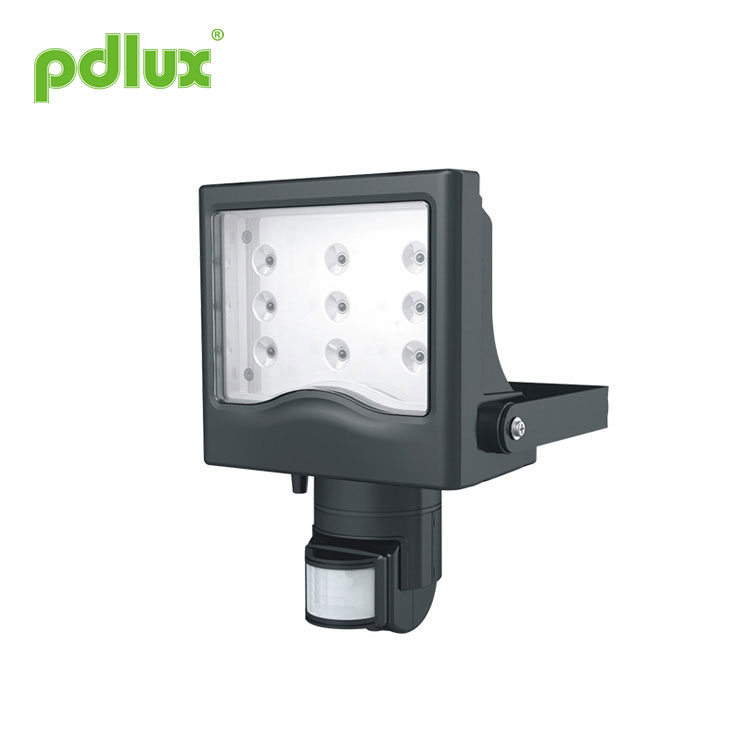

Proiettore LED con sensore di movimento a infrarossi
Quella che segue è un'introduzione al Proiettore LED con sensore di movimento a infrarossi. Spero di aiutarti a comprendere meglio il Proiettore LED con sensore di movimento a infrarossi.
Modello:PD-PIR2009
Invia richiesta
Proiettore LED con sensore di movimento a infrarossi Istruzioni PD-PIR2009
INFORMAZIONI SUL PRODOTTO
 |
Il prodotto è una luce con sensore LED cast ad alta potenza; adotta un buon rilevatore di sensibilità, circuito integrato e SMT. Raccoglie funzioni di automatismo, comodità, sicurezza, risparmio energetico e praticità. L'ampio campo di rilevamento è composto da campi di servizio su e giù, sinistro e destro. Funziona ricevendo i raggi infrarossi legati al movimento umano. Quando si accede al campo di rilevamento, è possibile avviare immediatamente il carico e identificare automaticamente giorno e notte; La sua installazione è molto comoda e il suo utilizzo è molto ampio. Ha funzioni di indicazione di alimentazione e indicazione di rilevamento. |
SPECIFICHE
|
Alimentazione: 220-240 V/AC Frequenza di alimentazione: 50 Hz Controllo della luce: <3LUX~2000LUX （regolabile) Ritardo:min: 8sec±3sec massimo: 7 minuti ± 2 minuti) (regolabile) Quantità LED: 9 pezzi Carico nominale: 15 W max. Specifiche LED: LED ad alta potenza da 3 W Angolo di rilevamento: 180°
Temperatura del colore: 3700K—4300K Peso: circa 1,6 kg |
 |
FUNZIONE
Campo di rilevamento: il campo di rilevamento (vedere il diagramma seguente) è composto da campi di servizio su e giù, sinistro e destro e può essere selezionato in base al desiderio del consumatore. l'orientamento del movimento ha una grande relazione con la sensibilità;
Può identificare il giorno e la notte: il consumatore può regolare la luce ambientale di lavoro. Può funzionare di giorno e di notte quando è regolato sulla posizione "sole" (max). Può funzionare con una luce ambientale inferiore a 3LUX quando è regolato sulla posizione "luna" (min). Per quanto riguarda il modello di aggiustamento, fai riferimento al modello di test;
Indicazione di alimentazione e rilevamento: la spia può lampeggiare una volta ogni 4 secondi dopo l'accensione. Può lampeggiare 2 volte ogni 1 secondo dopo aver ricevuto i segnali. Allo stesso tempo, può mostrare le condizioni normali del sensore per il rilevamento e l'alimentazione;
Il ritardo temporale viene aggiunto continuamente: quando riceve il secondo segnale di induzione dopo la prima induzione, calcolerà nuovamente il tempo sulla base del primo ritardo temporale. (Tempo impostato).
Il ritardo è regolabile. Può essere impostato in base al desiderio del consumatore. Il tempo minimo è 8 secondi ± 3 secondi. Il massimo è 7 minuti±2 minuti.
INFORMAZIONI SUL SENSORE
SPETTROGRAMMA
INSTALLAZIONE
Nota: portare con sé i seguenti strumenti.
Spegnere l'alimentazione;
Svita il chiodo sul fondo. Aprire il foro del filo. Il cavo di alimentazione e quello di carico sono forati nella parte inferiore;
Fissare il fondo nella posizione selezionata con la vite gonfiata;
Collegare l'alimentazione e il carico con la colonna dei cavi di collegamento secondo lo schema di massima;
Fissare il sensore sul fondo, avvitare il chiodo e accendere l'alimentazione.
I NOMI DI OGNI PARTE
(Guscio lampada per materiale in alluminio)
TEST
Ruota la manopola di controllo della luce in senso orario sul massimo (sole), ruota la manopola del tempo in senso orario sul minimo;
Quando accendi l'alimentazione, il carico non funziona e la spia lampeggia una volta ogni 4 secondi. Dopo 5~10 secondi, il carico funziona e la spia lampeggia due volte ogni secondo. In condizioni di assenza di segnale di induzione, il carico dovrebbe smettere di funzionare entro 5 ~ 30 secondi, la spia dovrebbe lampeggiare ancora una volta ogni 4 secondi;
Dopo che il primo si è spento, ripristinalo dopo 5~10 secondi. Il carico dovrebbe funzionare e l'indicazione della velocità del flash è due volte ogni secondo. Il carico dovrebbe smettere di funzionare entro 5~15 secondi;
Ruotare la manopola di controllo della luce al minimo in senso antiorario. Se viene regolata su un valore inferiore a 3LUX, il carico dell'induttore non dovrebbe funzionare dopo che il carico smette di funzionare. Se copri la finestra di rilevamento con oggetti opachi (asciugamano, ecc.), il carico funziona senza alcuna condizione di segnale di induzione, il carico dovrebbe smettere di funzionare entro 5 ~ 15 secondi.
APPUNTI
L'elettricista o l'utente esperto possono installarlo;
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione;
Davanti alla finestra di rilevamento non devono esserci oggetti che ostacolino o disordini possano influenzare il rilevamento;
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria come ad esempio: aria condizionata, riscaldamento centralizzato, ecc;
Per la tua sicurezza. Si prega di non aprire la custodia se si riscontrano intoppi dopo l'installazione;
Per evitare danni imprevisti al prodotto, aggiungere un dispositivo di sicurezza da 6 A durante l'installazione del sensore a infrarossi, ad esempio fusibile, tubo di sicurezza, ecc.
QUALCHE PROBLEMA E MODO RISOLTO
Il carico non funziona:
UN. Controllare la potenza e il carico;
B. Se il carico è buono;
C. Se la velocità della spia aumenta dopo il rilevamento;
D. Si prega di verificare se la luce di lavoro corrisponde alla luce ambientale.
La sensibilità è scarsa:
UN. Controllare se davanti alla finestra di rilevamento sono presenti effetti che impediscono la ricezione dei segnali; B. Si prega di controllare la temperatura ambiente;
C. Verificare se la sorgente del segnale si trova nei campi di rilevamento;
D. Si prega di verificare l'altezza di installazione;
e. Se l'orientamento in movimento è giusto.
Il sensore non può chiudere automaticamente il carico:
UN. Se ci sono segnalazioni continue nei campi di rilevamento;
B. Se il ritardo è impostato sul valore più lungo;
C. Se la potenza corrisponde alle istruzioni;
D. Se la temperatura dell'aria cambia vicino al sensore, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc.
1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.
Per gli attacchi di tipo Y: se il cavo flessibile esterno o il cavo di questo apparecchio è danneggiato, dovrà essere sostituito esclusivamente dal produttore, dal suo agente di assistenza o da una persona qualificata simile al fine di evitare pericoli.
Si prega di confermare con l'installazione professionale.
Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
Assicurati di aver interrotto l'alimentazione per motivi di sicurezza.
Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e abbiamo adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
