PDLUX PD-M330-C 5.8GHz MMWAVE Presenza di presenza umana
Usa FMCW per rilevare le persone in un'area specificata. Combinando l'elaborazione del segnale radar con un accurato algoritmo di rilevamento umano, è possibile ottenere un rilevamento umano ad alta sensibilità, che può rilevare obiettivi umani in movimento e stazionari. Viene rilevata la presenza biologica (principalmente il corpo umano) con caratteristiche come la respirazione e il battito cardiaco nella gamma di rilevamento, in modo che il corpo umano possa essere percepito senza movimenti del corpo, comprese le persone addormentate.
Modello:PD-M330-C
Invia richiesta
Riepilogo
Usa FMCW per rilevare le persone in un'area specificata. Combinando l'elaborazione del segnale radar con un accurato algoritmo di rilevamento umano, è possibile ottenere un rilevamento umano ad alta sensibilità, che può rilevare obiettivi umani in movimento e stazionari. Viene rilevata la presenza biologica (principalmente il corpo umano) con caratteristiche come la respirazione e il battito cardiaco nella gamma di rilevamento, in modo che il corpo umano possa essere percepito senza movimenti del corpo, comprese le persone addormentate.
Specifiche
| Frequenza operativa: | 5,8 GHz |
| Carico nominale: | 800W (resistenti)/300W (capacitivo) |
| Tensione nominale: | 100-240 V AC, 50/60Hz |
| Segnale di uscita: | Interruttore on/off |
| Consumo di energia in standby: | <0,4 W. |
| Altezza dell'installazione: | 2,5-6 m |
| Raggio di rilevamento: | > 2-6 m (regolabile) |
| Gamma di controllo della luce: | 5-300lux - giorno |
| Arredamento di ritardo: | Da 10 secondi a 8 minuti (Imposta l'arresto di ritardo tempo secondo necessità) |
| Livello di protezione: | IP20 |

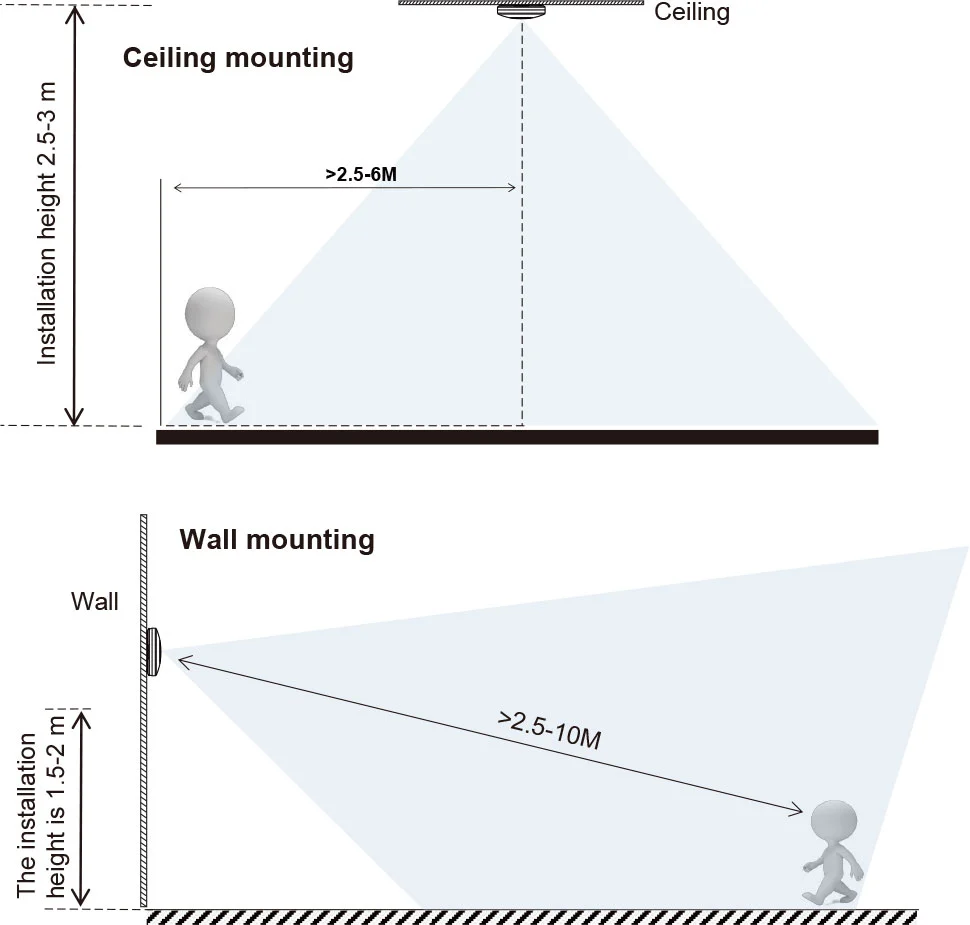

Diagramma schematico della distribuzione dell'area di rilevamento
Funzione
Identifica automaticamente giorno e notte. Può regolare la luce ambientale in base al tuo desiderio: quando si gira a sole (max), funzionerà durante il giorno e di notte. Quando si gira in luna (min), funzionerà solo in una circostanza inferiore a 10 lx. Per quanto riguarda la regolazione, fare riferimento al modo di test.
Time-DEAY viene aggiunto continuamente: quando riceve il secondo segnale di induzione dopo il primo induttore, calcolerà ancora una volta il tempo sul resto della prima base di Time-Deliy. (Imposta tempo)
Regolazione del ritardo: può essere impostato secondo necessità. Il valore minimo è di 10 secondi e il valore massimo è di 8 minuti

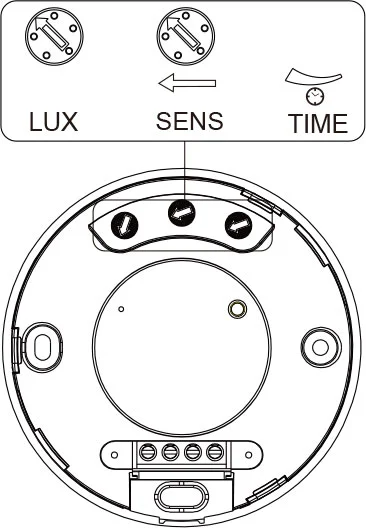

(1) Impostazione del controllo chiaro
Regola la luce di lavoro. Girare in senso orario per aumentarlo e girare in senso antiorario per ridurlo. Quando si rivolge a Mini, funzionerà solo sotto il controllo della luce circa 10lux, quando si gira a Max, può funzionare qualsiasi controllo della luce.
(2) Impostazione del tempo
Regolare l'impostazione del tempo del lavoro di carico. Girare in senso orario per aumentarlo e girare in senso antiorario per ridurlo. L'impostazione del tempo è di circa 8 minuti quando si gira al massimo e l'impostazione del tempo è di circa 10 secondi quando si gira a min.
(3) Impostazione dell'intervallo di rilevamento (sensibilità)
La distanza di rilevamento è minima quando si gira in senso antiorario verso il basso e massimo quando si gira in senso orario verso il basso.
L'intervallo massimo di target di rilevamento del radar è la distanza della linea retta di 6 m tra il corpo umano e il sensore e l'intervallo di rilevamento è di 2-6 m.
NOTA: quando la luce sarà disattivata, ci vorrà 1 secondo prima che il sensore sia pronto a rilevare un altro movimento, cioè solo il segnale rilevato 1 secondi dopo la luce può essere automatica.
È principalmente per la regolazione del tempo di ritardo dal momento in cui il segnale rilevato e leggero fino alla luce della luce. Puoi definire il tempo di ritardo al tuo bisogno pratico. Ma è meglio abbassare il tempo di ritardo per il bene del risparmio energetico, poiché il sensore a infrarossi ha la funzione del rilevamento continuo, cioè qualsiasi movimento rilevato prima che il tempo di ritardo trascolerà rientra nel timer e la luce continuerà solo se c'è umano nell'intervallo di rilevamento.

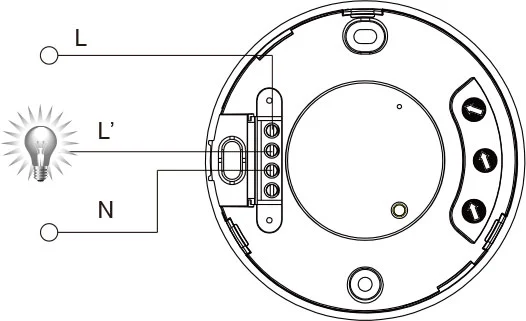

Diagramma di connessione-filo
● Collegare N, L con alimentazione;
● Collegare N, L 'con carico.

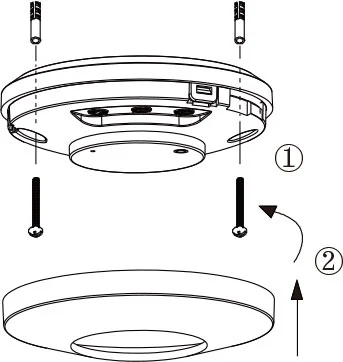

Istruzione di installazione
NOTA:
Prima di installare l'alimentazione di spegnimento
Test
1. Ruota la manopola Lux in senso orario al massimo (sole). Girare la manopola in senso antiorario al minimo. Knob Sensore in senso orario al massimo.
2. Dopo l'accensione, se non viene rilevato alcun segnale continuo, il carico controllato smetterà di funzionare dopo 10 secondi a 8 minuti.
3. Una volta rilevato, il carico funziona e la luce dell'indicatore è accesa. Dopo 10 secondi a 8 minuti, se non viene rilevato alcun segnale continuo, la luce dell'indicatore smette di funzionare. Se un segnale viene rilevato dopo 10 secondi, il carico deve iniziare a funzionare, la spia di indicatore dovrebbe illuminarsi e smettere di funzionare dopo 5 secondi a 8 minuti. Al momento, non viene rilevato alcun segnale continuo.
4. Ruota il manopola Lux in senso antiorario al minimo. Se il test viene condotto a 10lus o superiore, il carico non dovrebbe funzionare dopo che il carico induttivo interrompe il funzionamento; Ma se copri la finestra di rilevamento con un oggetto opaco (asciugamano, ecc.), Il carico funzionerà. In assenza di segnali di rilevamento, il carico dovrebbe smettere di funzionare entro 10 secondi a 8 minuti.
Questo manuale è per l'attuale programmazione dei contenuti di questo prodotto, ci sono cambiamenti e modifiche al produttore senza preavviso!
È severamente vietato copiare il contenuto del manuale di istruzioni per qualsiasi altro scopo senza il permesso della società.
