Sensore a microonde in miniatura

Istruzioni per il sensore a microonde PD-MV1019

Sommario

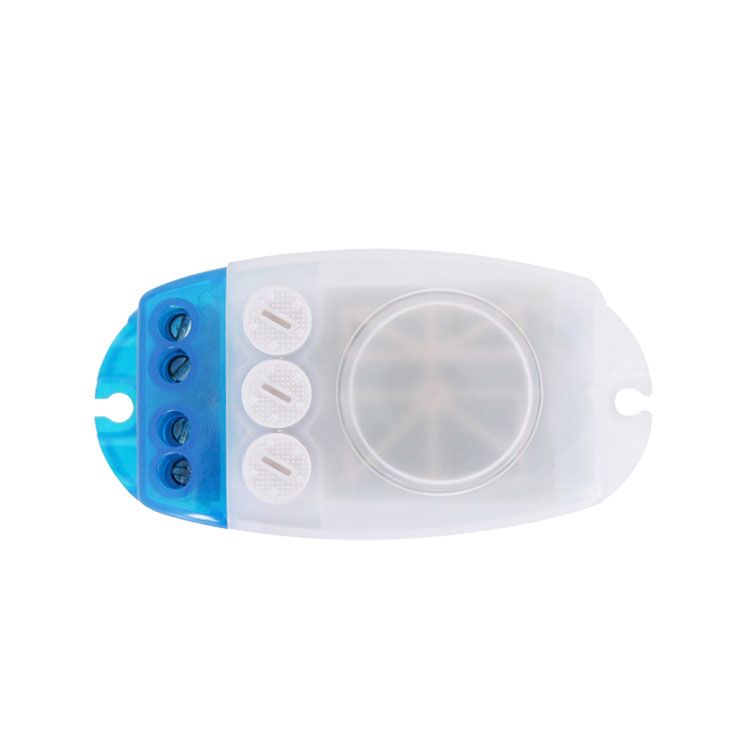

Questo è un sensore a microonde digitale ad alta precisione il cui raggio di rilevamento è di 360 ° e la frequenza di lavoro è di 5,8 GHz. Si basa sul principio Doppler che integra l'emissione e la ricezione. Adotta MCU (Micro Control Unit) che ne aumenta notevolmente la precisione e ne diminuisce il tasso di guasto. Di aspetto delicato e di struttura compatta. Può essere collegato indipendentemente ai carichi o facilmente installato all'interno dei corpi illuminanti con paralume in vetro o plastica. Il sensore a microonde in miniatura è ampiamente applicato nel corridoio, nel bagno, nell'ascensore, in casa o in altre aree pubbliche per la protezione della sicurezza o il risparmio energetico. Il sensore a microonde in miniatura richiede diversi brevetti tecnici ed è la scelta perfetta per la tua vita intelligente.

Caratteristiche del sensore a microonde in miniatura

1. Danno da radiazioni: la sua potenza di trasmissione è inferiore a 0,3 mW, il che non danneggia il corpo umano.

2. Prestazioni affidabili e stabili: applica il filtraggio RC e il filtraggio digitale nell'elaborazione digitale. Utilizza anche la tecnologia di trigger zero digitale, ovvero al punto zero sarà automaticamente connesso o disconnesso automaticamente. Adotta il chip di gestione dell'alimentazione per garantire le sue prestazioni stabili nella tensione nominale.

3. Impostazione remota: è progettato con la funzione remota, ovvero è possibile preimpostare la sua funzione tramite potenziometro o telecomando in base alle proprie esigenze pratiche. È possibile impostare e selezionare facilmente la funzione entro 12 metri.

Specifiche del sensore a microonde in miniatura

Informazioni sul sensore

Applicazioni

Il microonde può penetrare nel vetro, nella plastica e nel legno, quindi il sensore a microonde può essere installato all'interno del paralume realizzato con un certo spessore di vetro, plastica o legno. Ad esempio, l'applicazione nelle luci, solo se si effettua la connessione come mostrato di seguito è possibile modificare le luci comuni in luci a rilevamento automatico.

L'applicazione di cui sopra all'interno delle luci è uno dei molteplici utilizzi pratici. Puoi anche installarne uno o più all'interno del soffitto o del pavimento per controllare l'intero passaggio.

Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.

Modalità di impostazione uno: potenziometro

Potrebbero essere necessari del tempo per regolare i valori prima che soddisfino le tue esigenze.

(1) Impostazione dell'intervallo di rilevamento (sensibilità)

Raggio di rilevamento è il termine usato per descrivere i raggi del getto grossolanamente circolare a terra quando installato all'altezza di 2,5 m. Ruotare la manopola completamente in senso antiorario è l'intervallo minimo, completamente in senso orario è il massimo.

Nota: il campo di rilevamento di cui sopra si ottiene nel caso di una persona alta con una figura mediana e che si muova a una velocità di 1,0-1,5 m/sec. se la statura, la figura e la velocità di movimento della persona cambiano, cambierà anche il raggio di rilevamento.

Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma il massimo per evitare la reazione anomala causata dal facile rilevamento del movimento errato da parte di foglie e tende che soffiano, piccoli animali o interferenze di potere rete e apparecchiature elettriche Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo. Il movimento umano causerà l'induzione del sensore, quindi quando si esegue il test della funzione, si prega di lasciare la regione di induzione e non fare movimento per prevenire il sensore funziona continuamente.

Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.

Nota: si prega di non regolare eccessivamente le tre manopole funzionali. Questo perché le tre manopole funzionali sono state collegate direttamente ai componenti, c'è un piccolo tappo in ciascuno dei tre componenti, quando si regolano le manopole dall'inizio alla fine, la rotazione eccessiva danneggerà il tappo e porterà a 360° voltarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

(2) Impostazione dell'ora

Il tempo di ritardo può essere impostato tra 10 secondi e 20 minuti. Qualsiasi movimento rilevato prima dello scadere di questo tempo farà ripartire il timer. Si consiglia di selezionare il tempo più breve per la regolazione del raggio di rilevamento e per l'esecuzione del test di copertura.

NOTA: quando la luce si spegne automaticamente, ci vorranno 4 secondi prima che il sensore sia pronto per rilevare un altro movimento, ovvero solo il segnale rilevato 4 secondi dopo può accendere automaticamente la luce.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui il segnale viene rilevato e la luce si accende automaticamente fino allo spegnimento automatico della luce. Puoi definire il tempo di ritardo in base alle tue esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce rimarrà acceso solo se è presente una persona nel raggio di rilevamento.

(3) Impostazione del controllo della luce

Può essere definito nel range di 10〜1000 LUX. Per ruotare la manopola completamente in senso antiorario è di circa 10 lux, completamente in senso orario è di circa 1000 lux. Quando si regola la zona di rilevamento e si esegue il test di camminata alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.

Modalità di impostazione due: telecomando ON: premere ON, il carico collegato continuerà a funzionare per 6 ore per poi passare automaticamente in modalità AUTO. OFF: premere OFF, il carico collegato sarà spento per 6 ore per poi passare automaticamente in modalità AUTO. AUTO: premere AUTO, il sensore entra in modalità di rilevamento automatico, cioè quando il segnale viene rilevato e l'intensità della luce ambientale è inferiore al valore preimpostato, il carico funziona.

1〠Essere installato sull'oggetto a dondolo porterà a una reazione di errore.
2〠La tenda tremante mossa dal vento porterà a una reazione di errore. Si prega di selezionare il luogo adatto per l'installazione.
3〠Essere installato dove il traffico è occupato porterà alla reazione di errore.
4〠Le scintille prodotte da alcune apparecchiature nelle vicinanze porteranno a una reazione di errore.

Difetto e la soluzione

†Confermare con l'installazione prefessional.

†Per motivi di sicurezza, togliere l'alimentazione prima delle operazioni di installazione e rimozione.

†Eventuali perdite causate da un utilizzo improprio, il produttore non si assume alcuna responsabilità .

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e adottato quote di sicurezza per evitare problemi.

Questa istruzione, senza la nostra autorizzazione, non deve essere copiata per altri scopi.
