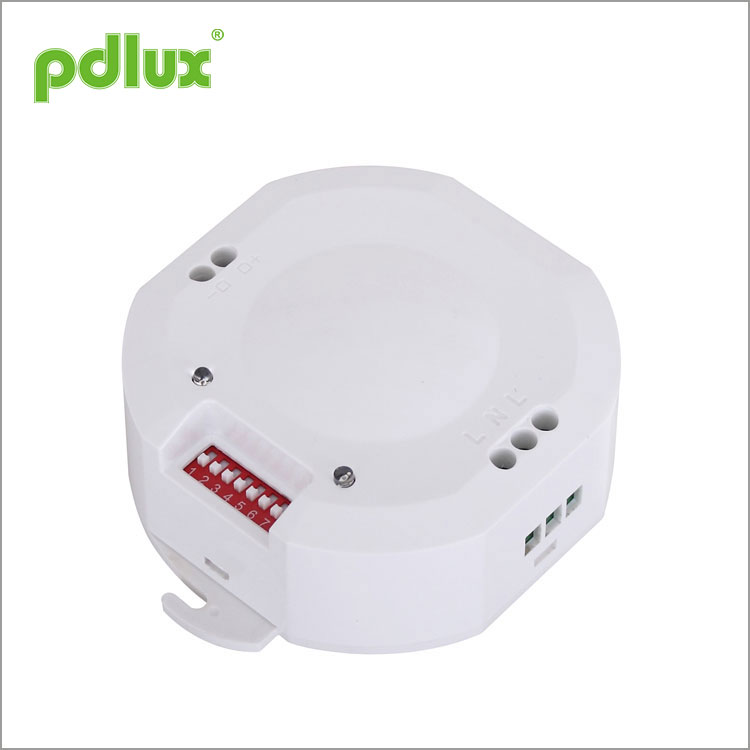

Sensore a microonde radar Doppler da 5,8 GHz

PDLUX PD-MVGS
Il sensore a microonde Radar Doppler da 5,8 GHz è ampiamente applicato in corridoi, bagni, ascensori, abitazioni o altre aree pubbliche per la protezione della sicurezza o il risparmio energetico. Il sensore a microonde radar Doppler da 5,8 GHz richiede diversi brevetti tecnici ed è la scelta perfetta per la tua vita intelligente.

Invia richiesta

Istruzioni per il sensore a microonde PD-MVGS

5.8GHz Radar Doppler Microwave Sensor

Sommario

Il sensore a microonde Radar Doppler da 5,8 GHz è un sensore a microonde digitale ad alta precisione il cui raggio di rilevamento è di 360 ° e la frequenza di lavoro è di 5,8 GHz. Si basa sul principio Doppler che integra l'emissione e la ricezione. Adotta MCU (Micro Control Unit) che ne aumenta notevolmente la precisione e ne diminuisce il tasso di guasto. Ha un aspetto delicato e una struttura compatta. Può essere collegato indipendentemente ai carichi o facilmente installato all'interno dei corpi illuminanti con paralume in vetro o plastica. Il sensore a microonde Radar Doppler da 5,8 GHz è ampiamente applicato in corridoi, bagni, ascensori, abitazioni o altre aree pubbliche per la protezione della sicurezza o il risparmio energetico. Il sensore a microonde radar Doppler da 5,8 GHz richiede diversi brevetti tecnici ed è la scelta perfetta per la tua vita intelligente.

Specifiche del sensore a microonde radar Doppler da 5,8 GHz

Informazioni sul sensore

5.8GHz Radar Doppler Microwave Sensor

Applicazioni

Il microonde può penetrare nel vetro, nella plastica e nel legno, quindi il sensore a microonde può essere installato all'interno del paralume non metallico. Ad esempio, l'applicazione nelle luci a LED, solo se si effettua il collegamento come mostrato di seguito è possibile modificare le comuni luci a LED in quelle a rilevamento automatico.
5.8GHz Radar Doppler Microwave Sensor

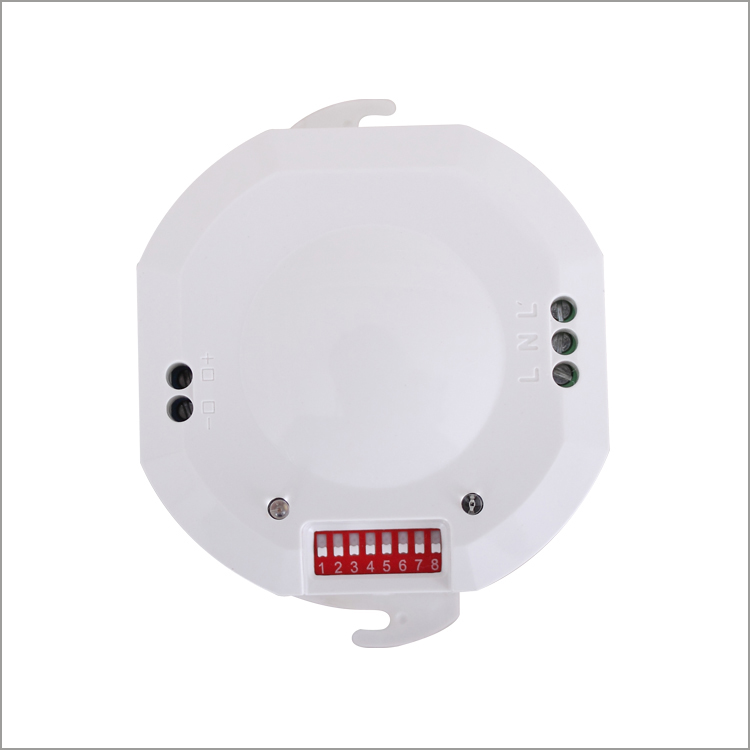

Modalità di impostazione uno: DIP switch

Come mostrato di seguito, da S1,S2 per impostare l'intervallo di rilevamento, S3,S4,S5 il tempo di ritardo, S6,S7,S8 il valore di controllo della luce. Potrebbero essere necessari del tempo per regolare i valori prima che soddisfino le tue esigenze.
5.8GHz Radar Doppler Microwave Sensor

(1) Impostazione dell'intervallo di rilevamento (sensibilità)

Campo di rilevamento è il termine utilizzato per descrivere il diametro del getto grossolanamente circolare a terra quando installato all'altezza di 2,5 m. Per impostare l'interruttore su ON è "1", su OFF è "0". Leggere a destra mostrata la tabella corrispondente della posizione dell'interruttore al campo di rilevamento.

Avviso: quando si utilizza il sensore a microonde radar Doppler da 5,8 GHz, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma il massimo per evitare la reazione anomala causata dal facile rilevamento del movimento errato da parte di foglie e tende che soffiano, piccoli animali o l'interferenza della rete elettrica e delle apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.
Il movimento umano causerà l'induzione del sensore, quindi quando si esegue il test della funzione, lasciare la regione di induzione e non eseguire movimenti per impedire al sensore di funzionare continuamente.
Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.

(2) Impostazione dell'ora

Può essere definito da 12 secondi a 11 minuti. Qualsiasi movimento rilevato prima che sia trascorso questo tempo farà ripartire il timer. Si consiglia di selezionare il tempo più breve per la regolazione del raggio di rilevamento e per l'esecuzione del test di copertura. Per impostare l'interruttore su ON è "1", su OFF è "0". Leggere a destra mostrata la tabella corrispondente della posizione dell'interruttore al tempo di ritardo.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui il segnale viene rilevato e la luce si accende automaticamente fino allo spegnimento automatico della luce. Puoi definire il tempo di ritardo in base alle tue esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, dal momento che il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce rimarrà acceso solo se è presente una persona nel raggio di rilevamento.

(3) Impostazione del controllo della luce

Può essere definito nell'intervallo 10~2000 LUX. Per impostare l'interruttore su ON è "1", su OFF è "0".
Leggere a destra mostrata la tabella corrispondente della posizione dell'interruttore al valore di controllo della luce.

1ã€ Essere installato sull'oggetto a dondolo porterà a una reazione di errore.
2ã€ La tenda tremante mossa dal vento porterà a una reazione di errore. Si prega di selezionare il luogo adatto per l'installazione.
3ã€ Essere installato dove il traffico è occupato porterà alla reazione di errore.
4ã€ Le scintille prodotte da alcune apparecchiature nelle vicinanze porteranno a una reazione di errore.

Difetto e la soluzione

5.8GHz Radar Doppler Microwave Sensor

â— Si prega di confermare con l'installazione prefessional.
â— Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
â— Eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e adottato quote di sicurezza per evitare problemi.
Questa istruzione, senza la nostra autorizzazione, non deve essere copiata per altri scopi.
