Sensori a microonde certificati RED
PDLUX PD-MV1012-Z
I sensori a microonde certificati RED utilizzano l'MCU per calcolare con precisione le informazioni sull'interruttore e controllano accuratamente il relè da attivare nel punto zero dell'onda sinusoidale, in modo che ogni carico venga attivato. Al punto zero dell'onda sinusoidale, viene evitato il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno di corrente generato dal condensatore di grande capacità sotto l'impatto dell'alto tensione sotto carico.
Invia richiesta
Istruzioni per il sensore a microonde PD-MV1012-Z
Sommario
I sensori a microonde certificati RED sono basati sull'effetto doppler a microonde
I sensori a microonde certificati RED utilizzano l'MCU per calcolare con precisione le informazioni sull'interruttore e controllano accuratamente il relè da attivare nel punto zero dell'onda sinusoidale, in modo che ogni carico venga attivato. Al punto zero dell'onda sinusoidale, viene evitato il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno di corrente generato dal condensatore di grande capacità sotto l'impatto dell'alto tensione sotto il carico.A causa della diversificazione dei carichi elettrici attuali, in particolare le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti hanno tutte condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare correnti di picco da 80 a 120 A. Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si interrompa in pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale in commercio ha una vita breve e una corrente di carico ridotta.
Per superare questo problema, i sensori a microonde certificati RED adottano un calcolo digitale avanzato di precisione per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco del carico, migliorando notevolmente la capacità di carico e prolungando la durata del Prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può facilmente controllare qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia aumentato rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto sono notevolmente aumentate. Questo prodotto equivale a scegliere la tranquillità e la sicurezza.
Informazioni sul sensore
1． Smontare il coperchio superiore ruotandolo in senso antiorario (vedi fig.1), quindi svitare le due viti che fissano il coperchio centrale (vedi fig.2);
2． Tenere la base contro il soffitto e segnare i fori (vedi fig.3), prestando attenzione a eventuali cablaggi esistenti nel soffitto;
3． Praticare i fori, inserire i tasselli (dia. 6mm)(vedi fig.4);
4．Inserire il cavo di alimentazione e caricare il cavo attraverso i fori della base (vedi fig.5);
5．Avvitare la base in posizione (vedi fig.6);
6．Collegare l'alimentazione di rete e il cavo di carico al terminale di connessione in base al segno del cavo di connessione.
7．Chiudere il coperchio centrale (vedi fig.6) e regolare la manopola sull'impostazione;
8．Montare il paralume in vetro e ruotarlo in senso orario (vedi fig.6).
Impostazione dell'intervallo di rilevamento (sensibilità)
 |
Campo di rilevamento è il termine utilizzato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno dopo aver montato la luce del sensore ad un'altezza di 2,5 m, ruotare il controllo di rilevamento completamente in senso antiorario per selezionare il raggio di rilevamento minimo (circa 1 m di raggio ) e completamente in senso orario per selezionare il raggio di rilevamento massimo (circa 8 m di raggio). |
ATTENZIONE: quando si utilizzano sensori a microonde certificati RED, regolare la sensibilità in una posizione appropriata necessaria, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento errato. Poiché la sensibilità è troppo alta, è facile da rilevare il movimento sbagliato causato dal vento che soffia foglie e tende, piccoli animali e il movimento sbagliato dall'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti quelli che portano il prodotto non funzionano normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

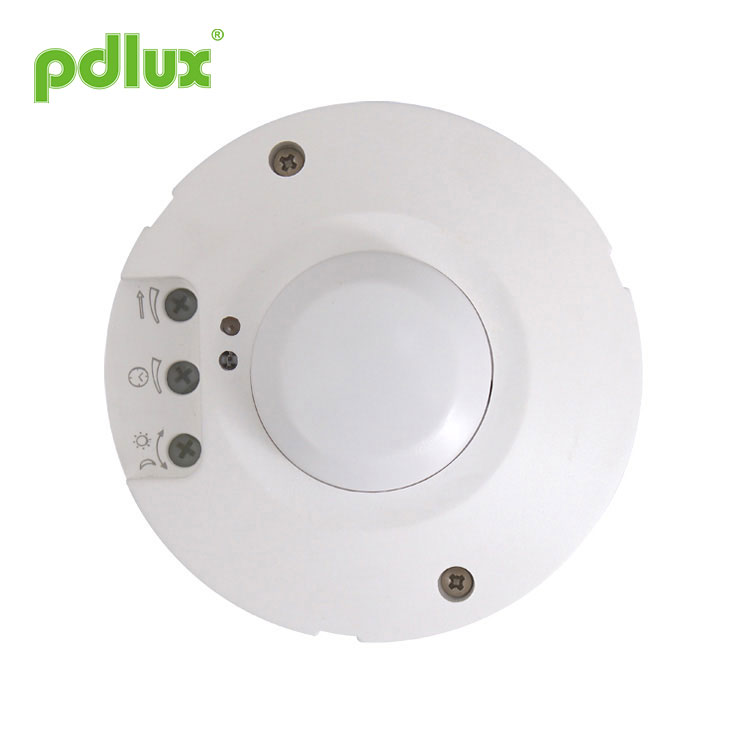

Impostazioni orario
 |
La luce può essere impostata per rimanere accesa per un periodo di tempo compreso tra ca. 8sec (ruota completamente in senso antiorario) e un massimo di 12min (ruota completamente in senso orario). Qualsiasi movimento rilevato prima che sia trascorso questo tempo farà ripartire il timer. Si consiglia di selezionare il tempo più breve per la regolazione della zona di rilevamento e per l'esecuzione del test di copertura. |
Impostazione del controllo della luce
 |
La soglia di risposta alla luce scelta può essere infinitamente da ca. 2-2000 lux. Ruotarlo completamente in senso antiorario per selezionare il funzionamento dall'alba all'alba a circa 2 lux. Ruotarlo completamente in senso orario per selezionare il funzionamento diurno a circa 2000lux. La manopola deve essere ruotata completamente in senso orario quando si regola la zona di rilevamento e si esegue il walk test alla luce del giorno. |
Risoluzione dei problemi
Si prega di confermare con l'installazione professionale.
Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
Il funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
