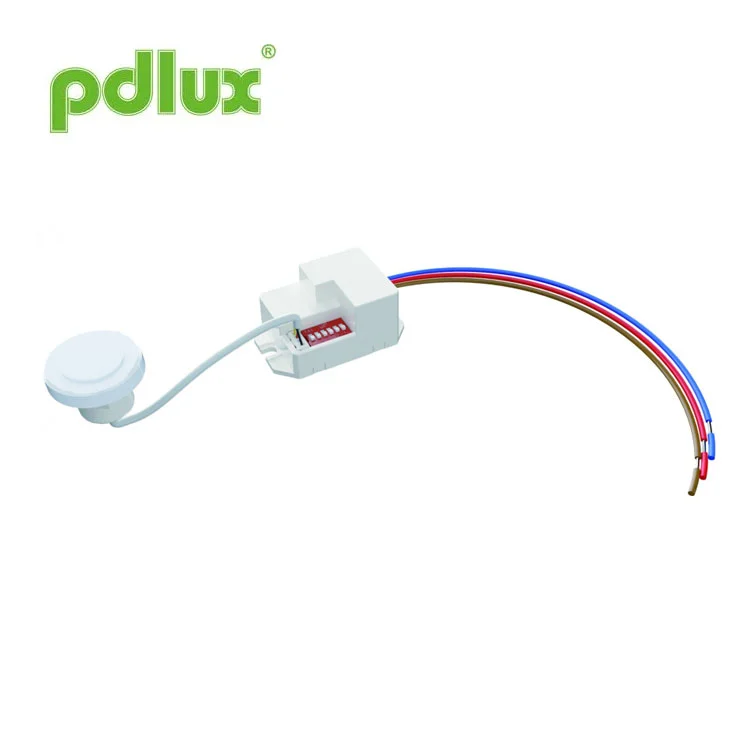

Nuovo sensore a microonde a testa rotonda da 5,8 GHz per corridoi e scale stretti
Pdlux’s newly launched 5.8GHz Round Head Microwave Sensor for Narrow Corridors & Stairs is a high‑precision digital sensor with 360° detection based on the Doppler principle. The built‑in MCU enhances accuracy and reduces false triggers. Its compact, low‑profile design allows easy installation inside glass or plastic lighting fixtures or as a standalone device. The sensor operates with extremely low transmission power, resists environmental interference, and maintains stable frequency without drift across a wide temperature range. Ideal for energy‑saving and security applications in passageways, washrooms, elevators, homes, and public areas.
Modello:PD-MB15F
Invia richiesta

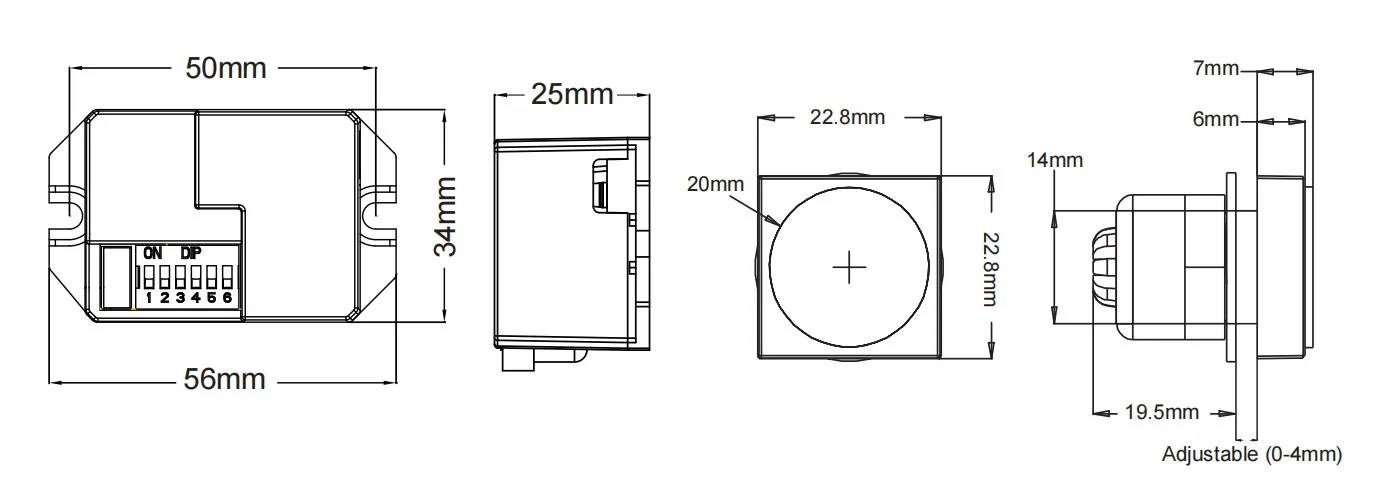

Dimensioni del prodotto
Riepilogo
Si tratta di un sensore a microonde digitale ad alta precisione il cui raggio di rilevamento è di 360° e la frequenza di lavoro è di 5,8 GHz. Si basa sul principio Doppler che integra l'emissione e la ricezione. Adotta MCU (Micro Control Unit) che aumenta notevolmente la sua precisione e diminuisce il tasso di guasto. Ha un aspetto delicato e una struttura compatta. Può essere collegato indipendentemente ai carichi o facilmente installato all'interno dei corpi illuminanti con paralume in vetro o plastica. È ampiamente applicato nei corridoi, nei bagni, negli ascensori, in casa o in altre aree pubbliche per la protezione della sicurezza o il risparmio energetico.
Caratteristiche
1. Danno non dovuto alle radiazioni: la potenza del suo trasmettitore è inferiore a 0,2 mW, il che non danneggia il corpo umano.
2. Forte capacità anti-interferenza, può funzionare nell'intervallo di temperature compreso tra -15 ℃ -+70 ℃.
3.La frequenza è costante e la deriva di frequenza non si verifica nell'intervallo di frequenza.
Informazioni sul sensore

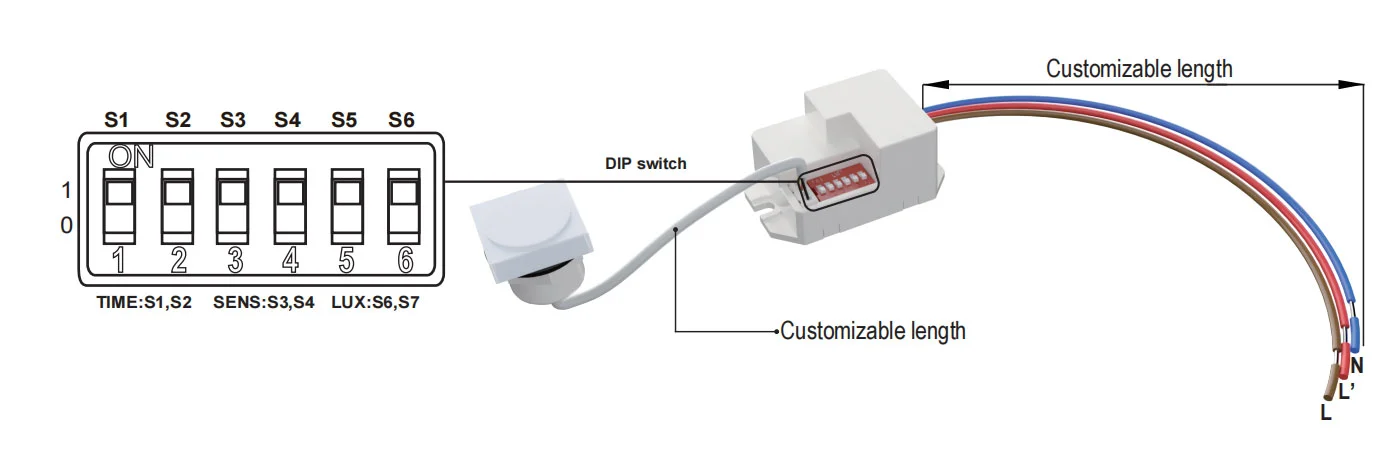

Modalità di impostazione: interruttore DIP
Specifiche
=| Fonte di energia | 220-240 V CA |
| Frequenza di potenza | 50Hz |
| Sistema HF | Onda elettrica CW da 5,8 GHz (frequenza centrale), banda ISM |
| Carico nominale | 800 W max. tungsteno 200 W max. fluorescente e LED |
| Livello di protezione | IP20, Classe II |
| Installazione seduta | per interni, montaggio a soffitto |
| Potenza di trasmissione | <0,2 mW |
| Angolo di rilevamento | 360° |
| Campo di rilevamento | 1m-2m-4m-5m (raggi.) (regolabile) |
| Impostazione dell'ora | 8sec-3min-10min-15min, (regolabile) |
| Controllo della luce | 10LUX-50LUX- >2000LUX, (regolabile |
| Consumo energetico | circa 0,5 W |
| Temperatura di lavoro | -15°C~+70°C |
Impostazione dell'ora S1 S2
Può essere definito da 8 secondi a 15 minuti. Qualsiasi movimento rilevato prima che trascorra questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il campo di rilevamento e per eseguire il test di copertura. Per impostare l'interruttore su ON è “1”, su OFF è “0”.
Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma è meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima che scada il tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se c'è una persona nel raggio di rilevamento.
Impostazione del campo di rilevamento (sensibilità) S3 S4

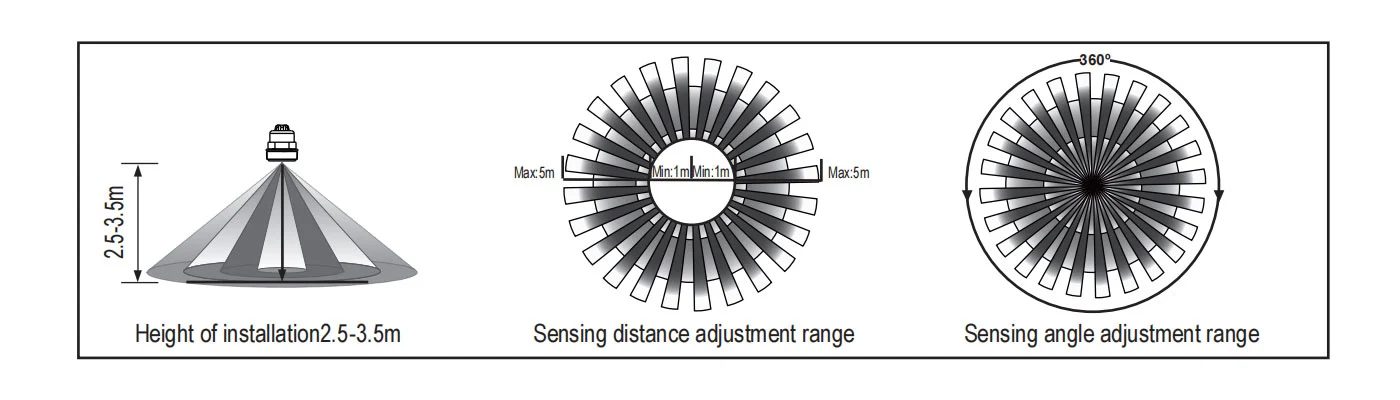

Campo di rilevamento è il termine usato per descrivere i raggi del getto approssimativamente circolare sul terreno quando installato ad un'altezza di 3 m. Per impostare l'interruttore su ON è “1”, su OFF è “0”.
Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato causato dal vento di foglie e tende, piccoli animali o dall'interferenza della rete elettrica e delle apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo. Il movimento umano causerà l'induzione del sensore, quindi durante il test di funzionamento, lasciare la regione di induzione e non fare movimenti per impedire il funzionamento continuo del sensore.
Impostazione del controllo della luce S5 S6
Può essere definito nell'intervallo 10~>2000 LUX. A impostare l'interruttore su ON è “1”, su OFF è “0”.
Questo manuale riguarda la programmazione del contenuto attuale di questo prodotto, ci sono eventuali cambiamenti e modifiche al produttore senza preavviso!
È severamente vietato copiare il contenuto del manuale di istruzioni per qualsiasi altro scopo senza il permesso dell'azienda
| Colpa | Causa del guasto | Soluzione |
| Il carico non funziona. | L'illuminazione è impostata in modo errato. | Regolare l'impostazione del carico. |
| Il carico è rotto. | Cambia il carico. | |
| L'alimentazione è interrotta. | Accendere l'alimentazione. | |
| Il carico funziona sempre. | Nella zona di rilevamento è presente un segnale continuo. | Controlla le impostazioni del zona di rilevamento. |
| Il carico funziona quando c'è nessun segnale di movimento rilevato. | La lampada non è installata correttamente, quindi il sensore non funziona rilevare segnali affidabili | Regolare nuovamente il luogo di installazione. |
| Il segnale in movimento viene rilevato dal sensore (movimento dietro il muro, il movimento di piccoli oggetti, ecc.) | Controllare le impostazioni dell'area di rilevamento. | |
| Il carico non funziona quando viene rilevato un segnale di movimento. | La velocità di movimento è troppo elevata o l'area di rilevamento definita è troppo piccola. | Controllare le impostazioni dell'area di rilevamento. |
Avvertimento! Le seguenti situazioni porteranno a una reazione di errore.
1. L'installazione su un oggetto oscillante porterà a una reazione di errore.
2. La tenda tremante mossa dal vento provocherà una reazione di errore. Selezionare il luogo adatto per l'installazione.
3. L'installazione dove il traffico è intenso porterà a reazioni di errore.
4. Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.
● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.
