Mini sensore HF

Il mini sensore HF può essere installato all'interno di prodotti realizzati in vetro e plastica poiché questi materiali hanno poco effetto sulle microonde. Collegare il prodotto come mostrato di seguito; è possibile trasformare una luce comune in una luce automatica.

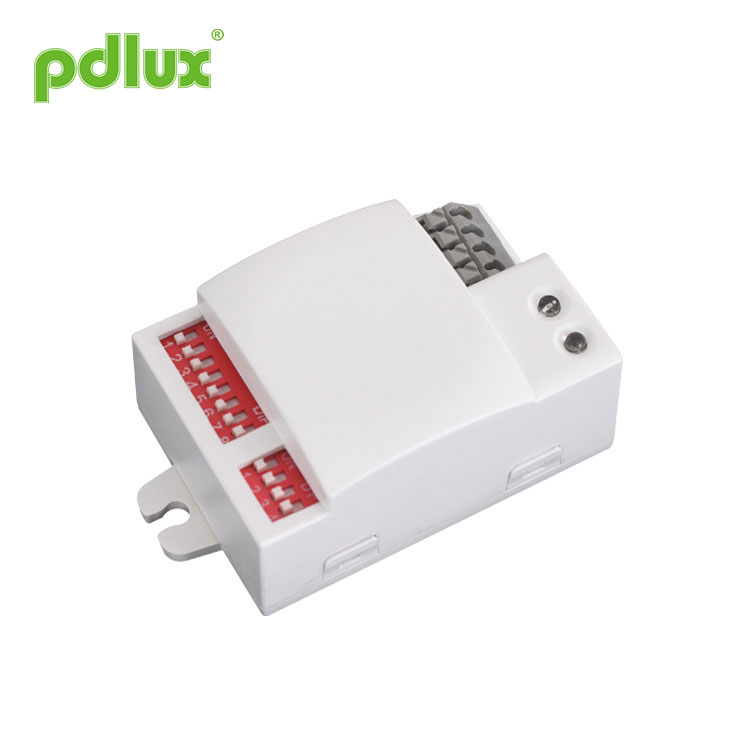

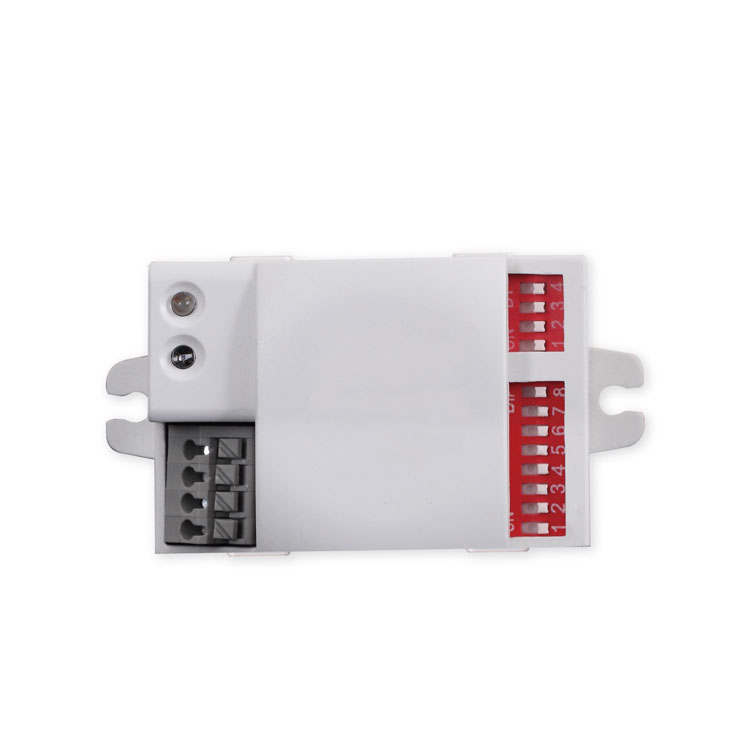

Modello:Mini HF Sensor

Invia richiesta

Mini sensore HF

Specifiche

Alimentazione: 220-240 V CA

Frequenza di alimentazione: 50 Hz

Carico nominale: 500 W max.

(220VAC tungsteno cosφ=1)

200 W massimi.

(220VAC fluorescente cosφ=0,5)

Sistema HF: radar CW da 5,8 GHz, banda ISM

Sede di installazione: montaggio a soffitto, installazione a parete

Potenza di trasmissione: <0,2 mW

Angolo di rilevamento: 360° (installazione a soffitto)

180°(installazione a parete)

Campo di rilevamento: 2-10 m (raggi) (regolabile)

Impostazione dell'ora: 6 sec/1 min/5 min/10 min/20 min (regolabile)

Controllo della luce: ≤10LUX/25LUX/50LUX/150LUX/2000LUX

(regolabile)

Potenza in standby: ca. 0,5 W

Nota:l'uscita ad alta frequenza di

questo sensore è <0,2 mW, questo è solo uno

5000 della potenza di trasmissione di a

telefono cellulare o l'uscita di a

forno a microonde.

Informazioni sul sensore

Utilizzo del campo e dell'introduzione

PD-MV1001 è un sensore di oggetti in movimento in grado di rilevare un raggio di 360° e la sua frequenza di lavoro è 5,8 G. Il vantaggio di questo prodotto è lo stato di funzionamento stabile (temperatura di funzionamento stabile: -15°C~+70°C), PD-MV1001adotta un sensore a microonde (uscita ad alta frequenza <0,2 mW), in modo che sia sicuro e funzioni meglio del sensore a infrarossi.

Può essere installato all'interno di prodotti realizzati in vetro e plastica perché questi materiali hanno poco effetto sul microonde. Collegare il prodotto come mostrato di seguito; è possibile trasformare una luce comune in una luce automatica.

Utilizzato nella plafoniera

Questo prodotto può essere utilizzato in più campi rispetto agli esempi precedenti.

È inoltre possibile installare l'aPD-MV1001 direttamente nel soffitto per controllare un corridoio. Non c'è problema.

Questo prodotto ti aspetterà fedelmente. Accenderà automaticamente la luce quando passi e spegnerà automaticamente la luce quando esci. È possibile impostare il tempo di ritardo della chiusura

per soddisfare le tue esigenze Ad esempio, puoi regolare il controller scorrevole TIME per selezionare il tempo di ritardo di 6 secondi ~ 20 minuti quando pensi di tornare tra 10 minuti. Il regolatore scorrevole TIME è il seguente (Tenersi lontano dalla zona di rilevamento dopo aver regolato il tempo di test altrimenti il tempo di rilevamento sarà impreciso quando il prodotto rileva nuovamente un oggetto in movimento).

Impostazione dei parametri

Impostazione del controllo della luce L1 L2 L3 L4

La soglia di risposta alla luce scelta può essere infinitamente da ca. 10-2000lux, tirare l'interruttore in posizione ON come "1", tirare l'interruttore in posizione OFF come "0", la posizione dell'interruttore e il campo di rilevamento della tabella corrispondente sono i seguenti:

Impostazione dell'intervallo di rilevamento S1 S2 S3 S4

Campo di rilevamento è il termine usato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno dopo aver montato la luce del sensore ad un'altezza di 2,5 m, tirare l'interruttore in posizione ON come "1", tirare l'interruttore in posizione OFF la posizione come "0", il cambio di posizione e l'intervallo di rilevamento della tabella corrispondente sono i seguenti:

Avviso:quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato causato dal movimento di foglie e tende, piccoli animali o dall'interferenza della rete elettrica e materiale elettrico. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.

Impostazione dell'ora S5 S6 S7 S8

La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 6 secondi e un massimo di 20 minuti. Qualsiasi movimento rilevato prima che trascorra questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per la regolazione della zona di rilevamento e per l'esecuzione del walk test. Tirare l'interruttore in posizione ON come "1", tirare l'interruttore in posizione OFF come "0", posizione dell'interruttore e campo di rilevamento del corrispondente la tabella è la seguente:

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma è meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi. solo se è presente una persona nel raggio di rilevamento.

Difetto e soluzione

Colpa	Causa del guasto	Soluzione
Il carico non funziona.	L'illuminazione è impostata in modo errato.	Regolare l'impostazione del carico.
	Il carico è rotto.	Cambia il carico.
	L'alimentazione è interrotta.	Accendere l'alimentazione.
Il carico funziona sempre.	È presente un segnale continuo nella regione di rilevamento.	Controlla le impostazioni del zona di rilevamento.
Il carico funziona quando non viene rilevato alcun segnale di movimento.	La lampada non è installata correttamente, pertanto il sensore non riesce a rilevare segnali affidabili.	Regolare nuovamente il luogo di installazione.
	Il segnale di movimento viene rilevato dal sensore (movimento dietro il muro, movimento di piccoli oggetti, ecc.)	Controllare le impostazioni dell'area di rilevamento.
Il carico non funziona quando viene rilevato un segnale di movimento.	La velocità di movimento è troppo elevata o l'area di rilevamento definita è troppo piccola.	Controllare le impostazioni dell'area di rilevamento.

● Conferma con l'installazione professionale.

● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.

● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.

Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
