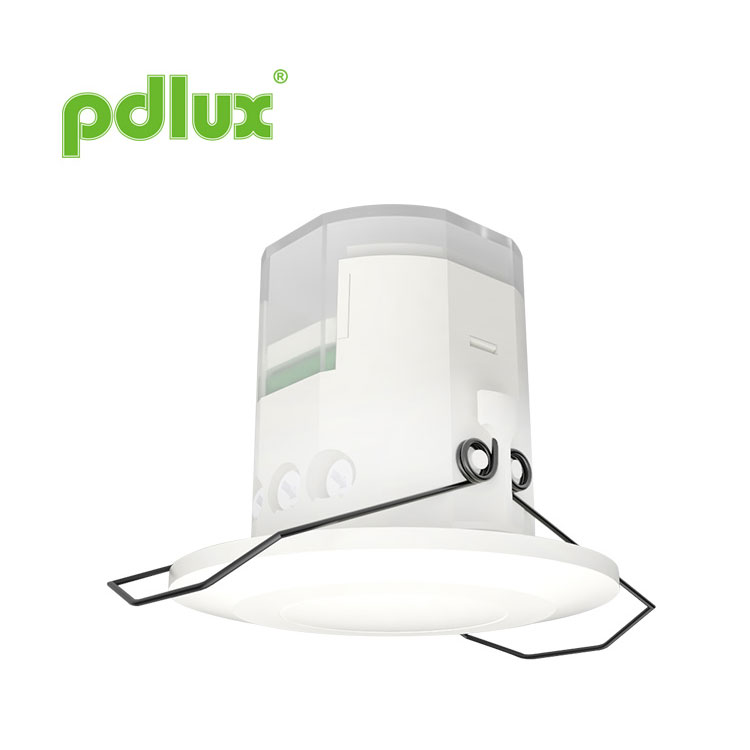

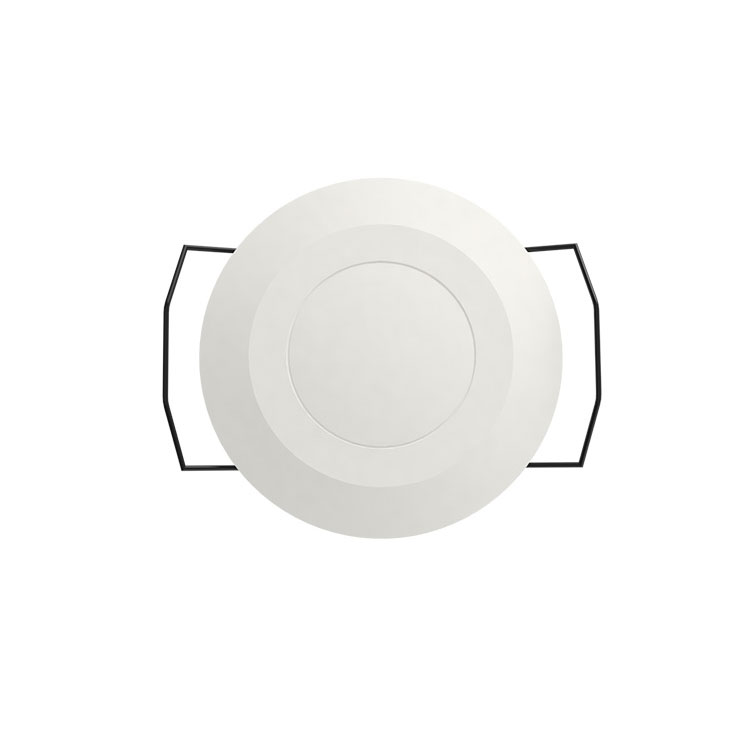

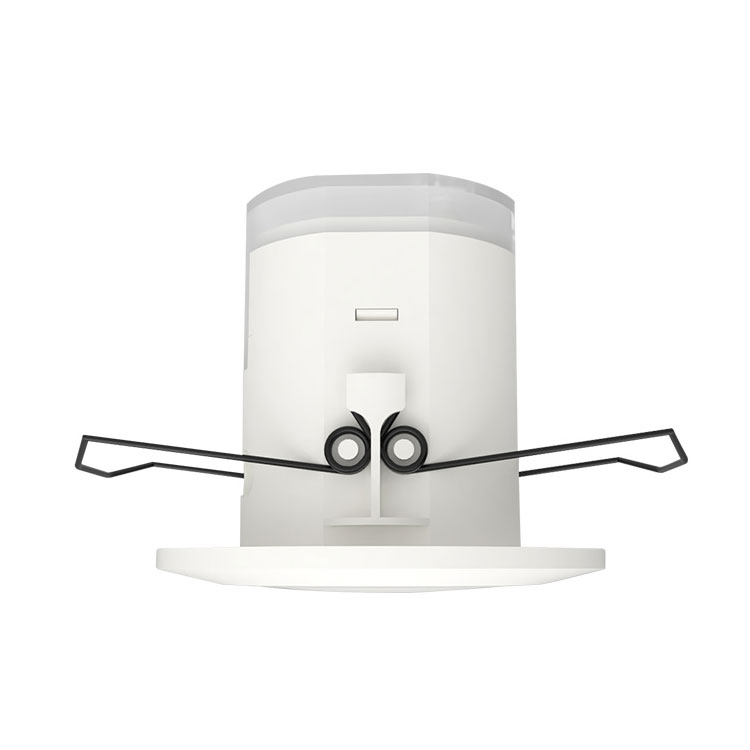

Sensore di rilevamento umano a onde millimetriche
Sensore di rilevamento umano a onde millimetriche, utilizza FMCW per rilevare persone in un'area specifica. Combinando l'elaborazione del segnale radar con un accurato algoritmo di rilevamento umano, è possibile ottenere un rilevamento umano ad alta sensibilità, in grado di rilevare bersagli umani in movimento e fermi. Viene rilevata la presenza biologica (principalmente il corpo umano) con caratteristiche come la respirazione e il battito cardiaco nel campo di rilevamento, in modo che il corpo umano possa essere percepito senza movimenti del corpo, comprese le persone che dormono.
Modello:PD-MV1022
Invia richiesta
Sensore onde mmWave per rilevamento presenza vita umana PD-MV1022
Riepilogo
Utilizza FMCW per rilevare persone in un'area specifica. Combinando l'elaborazione del segnale radar con un accurato algoritmo di rilevamento umano, è possibile ottenere un rilevamento umano ad alta sensibilità, in grado di rilevare bersagli umani in movimento e fermi. Viene rilevata la presenza biologica (principalmente il corpo umano) con caratteristiche come la respirazione e il battito cardiaco nel campo di rilevamento, in modo che il corpo umano possa essere percepito senza movimenti del corpo, comprese le persone che dormono.
Caratteristiche
Rilevamento della presenza di vita: rileva il corpo umano immobile seduto o sdraiato. Configurabile in modo flessibile: configura i parametri per ciascun cancello della gamma.
Evitamento di disturbi: rilevare accuratamente il bersaglio all'interno dell'intervallo e evitare interferenze esterne.
Conforme alle normative: in conformità con le normative nazionali e internazionali, supporta un'installazione rapida.
Specifiche
| Tensione di alimentazione | 100-240 V CA |
| Frequenza di potenza | 50/60Hz |
| Trasmettere potenza | <0,2 mW |
| Carico nominale | Tungsteno massimo 800 W (220-240 V CA) |
| 200 W max. fluorescente e LED (220-240 V CA) | |
| Tungsteno massimo 400 W (100-130 V CA) | |
| Fluorescente e LED max. 100 W (100-130 V CA) | |
| Livello di protezione | IP20, Classe 2 |
| Installazione seduta | interno, soffitto, parete |
| Sistema HF | Onda FMCW da 24 GHz, banda ISM |
| Angolo di rilevamento | 360° |
| Distanza di rilevamento | 1,5-4 m (distanza lineare tra sonda e corpo umano) (regolabile) |
| Impostazione del ritardo | 5sec-3min, (regolabile) |
| Illuminazione di controllo della luce | 2-2000LUX, (regolabile) |
| Consumo energetico | <0,3 W |
| Temperatura operativa | -15°C~+70°C |
Informazioni sul sensore
Applicazioni
Le microonde possono penetrare nel vetro, nella plastica e nel legno, quindi il sensore a microonde può essere installato all'interno del paralume di un certo spessore di vetro, plastica o legno. Ad esempio, nell'applicazione nell'illuminazione, solo se si effettua il collegamento come mostrato di seguito è possibile modificare le luci comuni in luci con rilevamento automatico.
Collegare N, L con l'alimentazione;
Collegare N, L’ con il carico.
È possibile installarne uno o più all'interno del soffitto o del pavimento per controllare l'intero passaggio.
Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.
Modalità di impostazione: potenziometro
（1） Impostazione del controllo della luce
Può essere definito nell'intervallo 2~2000 LUX. Ruotare la manopola completamente in senso antiorario è di circa 2 lux, completamente in senso orario è di circa 2000 lux. Quando si regola la zona di rilevamento ed si esegue il test di copertura alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.
（2） Impostazione dell'ora
Può essere definito da 5 secondi (ruotare completamente in senso antiorario) a 3 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il campo di rilevamento e per eseguire il test di copertura.
NOTA: quando la luce si spegne automaticamente, ci vorrà 1 secondo prima che il sensore sia pronto a rilevare un altro movimento, ovvero solo il segnale rilevato 1 secondo dopo può accendere automaticamente la luce.
Il corretto utilizzo della regolazione del ritardo: serve per regolare il tempo di ritardo tra l'accensione della luce dopo che il sensore rileva la presenza della
corpo umano e la luce automatica spenta. Gli utenti possono adattarsi in base alle reali esigenze. Poiché i prodotti a induzione a microonde hanno una funzione di induzione continua, in breve, il sensore ritarda il tempo prima della fine di qualsiasi induzione, il sistema riprogramma i tempi, finché c'è presenza di persone nel raggio di rilevamento, la luce non si spegne .
（3）Impostazione della portata di rilevamento (sensibilità)
La distanza di rilevamento è minima quando si gira in senso antiorario verso il basso e massima quando si gira in senso orario verso il basso. La portata massima del bersaglio di rilevamento radar è di 4 m di distanza in linea retta tra il corpo umano e il sensore e la portata di rilevamento è di 1,5-4 m.
Nota: non regolare eccessivamente le tre manopole funzionali. Questo perché le tre manopole funzionali erano collegate direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti, quando si regolano le manopole dall'inizio alla fine, la rotazione eccessiva danneggerà il fermo, e porterà alla rotazione di 360° girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.
Installazione
Spegnere l'alimentazione. Inserire i tubi filettati nel cavo di alimentazione e nella linea di controllo.Collegare l'alimentazione e il carico al sensore secondo lo schema della linea di collegamento.
Ruotare le manopole sulle condizioni ideali (definire le impostazioni come indicato nella prima parte della MODALITÀ DI IMPOSTAZIONE sopra menzionata).
Le seguenti situazioni porteranno a una reazione di errore.
1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore.
Selezionare il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.
Le seguenti situazioni porteranno a una reazione di errore.
Difetto e soluzione
| Colpa | Causa del guasto | Soluzione |
| Il carico non funziona. | L'illuminazione è impostata in modo errato. | Regolare l'impostazione del carico. |
| Il carico è rotto. | Cambia il carico. | |
| L'alimentazione è interrotta. | Accendere l'alimentazione. | |
| Il carico funziona sempre. | Nella zona di rilevamento è presente un segnale continuo. | Controllare le impostazioni dell'area di rilevamento. |
| Il carico funziona quando non viene rilevato alcun segnale di movimento. | La lampada non è installata correttamente, quindi il sensore non riesce a rilevare segnali affidabili. | Regolare nuovamente il luogo di installazione. |
| Il sensore rileva il segnale in movimento (movimento dietro il muro, movimento di piccoli oggetti, ecc.) | Controllare le impostazioni dell'area di rilevamento. | |
| C'è vita ma il carico non funziona | L'area di rilevamento definita è troppo piccola. | Controllare le impostazioni dell'area di rilevamento. |
● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.
Questo manuale riguarda la programmazione del contenuto attuale di questo prodotto, sono possibili cambiamenti e modifiche al produttore senza preavviso! È severamente vietato copiare il contenuto del manuale di istruzioni per qualsiasi altro scopo senza il permesso dell'azienda.
