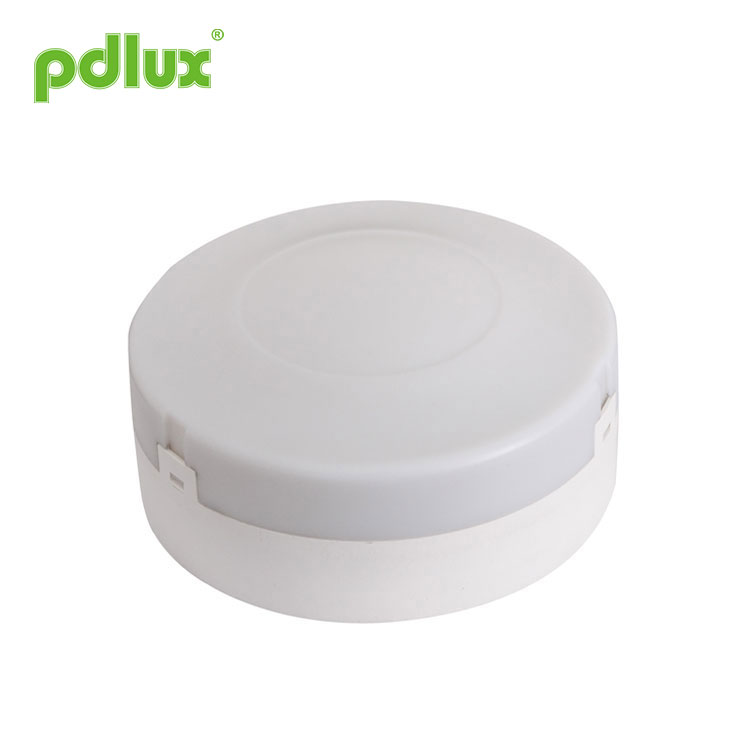

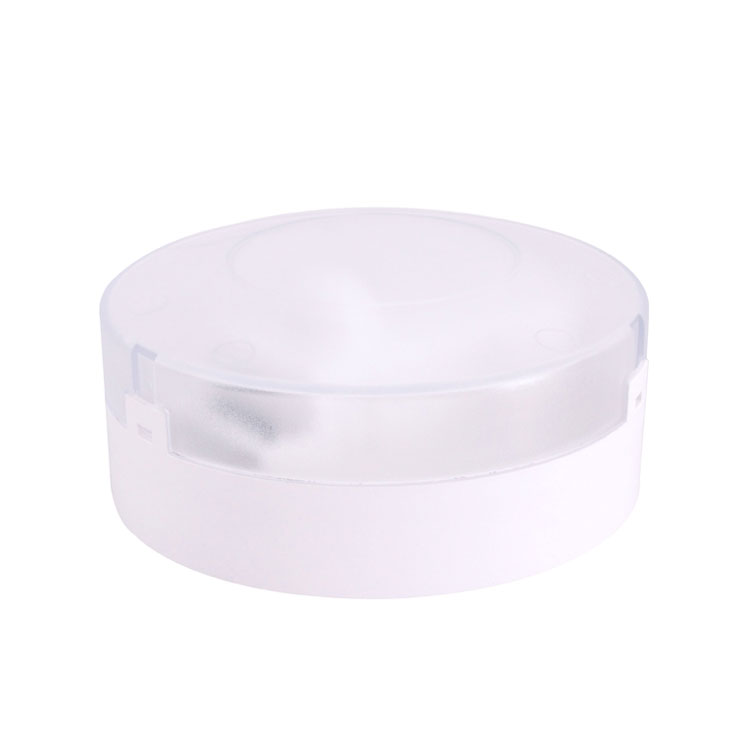

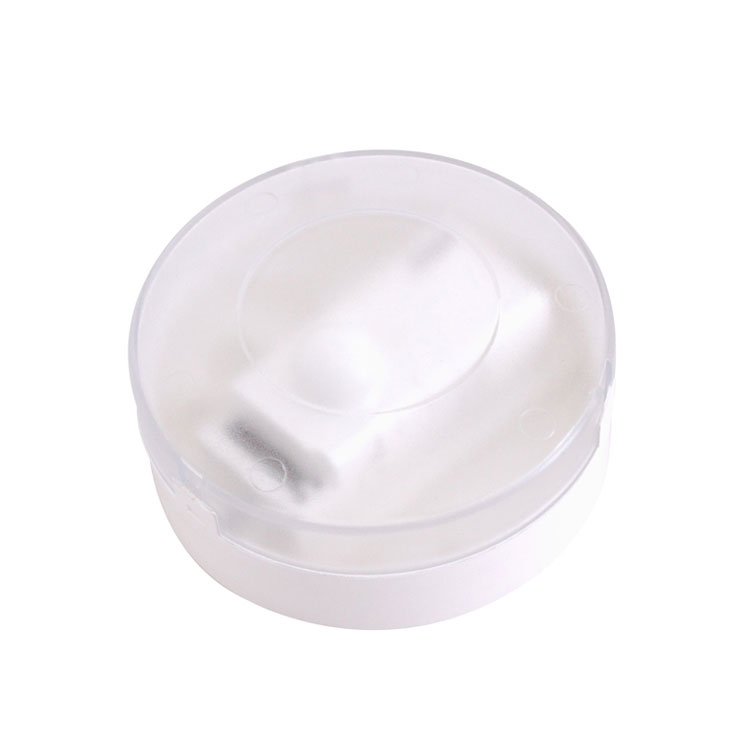

Sensore radar Doppler a microonde
Il sensore radar Doppler a microonde è un sensore di oggetti in movimento in grado di rilevare un raggio di 360° e la sua frequenza di lavoro è 5,8 G. Il vantaggio di questo prodotto è lo stato di funzionamento stabile (temperatura di funzionamento stabile: -15°C~+70°C), PD -MV1007A adotta un sensore a microonde (uscita ad alta frequenza <0,2 mW), in modo che sia sicuro e funzioni meglio del sensore a infrarossi.
Modello:PD-MV1007A
Invia richiesta
Sensore radar Doppler a microonde
Specifiche
|
Alimentazione: 90-240 V/CA Frequenza di alimentazione: 50/60 Hz Potenza di trasmissione: <0,2 mW Carico nominale: 1200 W/5 A, massimo, tungsteno (cosφ=1) (220-240 V/CA) 300 W/2,5 A, massimo, fluorescente (cosφ=0,5) (220-240 V/CA) 600 W/5 A, massimo, tungsteno (cosφ=1) (100-130 V/CA) 150 W/2,5 A, massimo, fluorescente (cosφ=0,5) (100-130 V/CA) |
Installazione a posto: montaggio a soffitto Sistema HF: onda elettrica CW da 5,8 GHz, banda ISM Temperatura di funzionamento: -15°C~+70°C Angolo di rilevamento: 360° Portata di rilevamento: 2m-5m-8m-10m (raggi), regolabile Impostazione dell'ora: 6sec-1min-3min-5min-10min-15min, regolabile Controllo della luce: <10LUX-100LUX-300LUX-2000LUX,regolabile Consumo energetico: circa 0,5 W |
| NOTA:l'uscita ad alta frequenza di questo sensore è <0,2 mW, ovvero solo 5000 della potenza di trasmissione di un telefono cellulare o dell'uscita di un forno a microonde. |
|
Utilizzo del campo e dell'introduzione
PD-MV1007A è un sensore di oggetti in movimento in grado di rilevare un raggio di 360° e la sua frequenza di lavoro è 5,8 G. Il vantaggio di questo prodotto è lo stato di funzionamento stabile (temperatura di funzionamento stabile: -15°C~+70°C), PD- MV1007A adotta un sensore a microonde (uscita ad alta frequenza <0,2 mW), in modo che sia sicuro e funzioni meglio del sensore a infrarossi.
Come mostrato nella tabella seguente: impostando S1, S2, S3, S4, S5 per impostare il tempo di ritardo dei prodotti, impostando S6, S7 per impostare il raggio di rilevamento dei prodotti, impostando S8, S9, S10 per impostare la luce -controllo dei prodotti.
La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 6 secondi e un massimo di 15 minuti. Qualsiasi movimento rilevato prima che trascorra questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare la zona di rilevamento e per eseguire il test di camminata. Tirare l'interruttore in posizione ON come "1", tirare l'interruttore in posizione OFF come "0", cambiare la posizione e il raggio di rilevamento del corrispondente la tabella è la seguente:
Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma sarebbe meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel raggio di rilevamento.
Impostazione del campo di rilevamento (sensibilità)
Campo di rilevamento è il termine utilizzato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno dopo aver montato la luce del sensore ad un'altezza di 2,5 m, tirare l'interruttore in posizione ON come "1", tirare l'interruttore in posizione OFF posizione come "0", la posizione dell'interruttore e il campo di rilevamento della tabella corrispondente sono i seguenti:
ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che sostengono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo.
Soluzioni per prevenire l'interferenza degli impulsi della rete elettrica sui prodotti:
A causa della differenza della rete elettrica di interferenza regionale, l'impulso dell'interferenza è incerto, quindi all'utente non è consigliabile regolare la sensibilità al massimo durante l'utilizzo.
Suggerimento: installare e regolare la sensibilità alla distanza appropriata utilizzando, non impostare la sensibilità massima per evitare malfunzionamenti.
Impostazione del controllo della luce
La soglia di risposta alla luce scelta può essere infinitamente da ca. 10-2000lux, tirare l'interruttore in posizione ON come "1", tirare l'interruttore in posizione OFF come "0", la posizione dell'interruttore e il raggio di rilevamento della tabella corrispondente sono come segue:
1. L'installazione nell'oggetto oscillante porterà a malfunzionamenti.
2. La tenda tremante mossa dal vento causerà malfunzionamenti, selezionare il luogo di installazione adatto.
3. L'installazione in un luogo in cui il traffico è intenso porterà a malfunzionamenti.
4. La presenza di scintille prodotte da alcune apparecchiature nelle vicinanze potrebbe causare un funzionamento errato.
Risoluzione dei problemi
| Colpa | Causa del guasto | Soluzione |
| Il carico non funziona. | L'illuminazione è impostata in modo errato. | Regolare l'impostazione del carico. |
| Il carico è rotto. | Cambia il carico. | |
| L'alimentazione è interrotta. | Accendere l'alimentazione. | |
| Il carico funziona sempre. | Nella zona di rilevamento è presente un segnale continuo. | Controllare le impostazioni dell'area di rilevamento. |
| Il carico funziona quando non viene rilevato alcun segnale di movimento. | La lampada non è installata correttamente, quindi il sensore non riesce a rilevare segnali affidabili. | Regolare nuovamente il luogo di installazione. |
| Il sensore rileva il segnale in movimento (movimento dietro il muro, movimento di piccoli oggetti, ecc.) | Controllare le impostazioni dell'area di rilevamento. | |
| Il carico non funziona quando viene rilevato un segnale di movimento. | La velocità di movimento è troppo elevata o l'area di rilevamento definita è troppo piccola. | Controllare le impostazioni dell'area di rilevamento. |
La distanza di rilevamento può moltiplicarsi per la riflessione del campo elettromagnetico a microonde da parte dei materiali metallici o di vetro. Pertanto, abbassa la sensibilità per raggiungere la distanza di rilevamento appropriata. Non ruotare mai la manopola SENS al valore massimo per evitare il rilevamento degli errori. Anche l'ambiente circostante porterà ad azioni di errore, ad es. le automobili che passano o gli oggetti vaganti causati dal vento. I prodotti devono essere installati a più di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà un'azione di errore.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
